Alfa Romeo 145 i 146 to trzy- i pięciodrzwiowe hatchbacki klasy małej rodziny. Produkcję modelu 145 rozpoczęto w lipcu 1994 r., a model 146 wydano po 6 miesiącach. W przeciwieństwie do wersji trzydrzwiowej, wersja pięciodrzwiowa miała małą krawędź bagażnika. W 2000 roku model przeszedł niewielką zmianę stylizacji, w szczególności zderzaki, lusterka i klamki drzwi zostały polakierowane w kolorze nadwozia. Ten materiał zawiera informacje na temat bezpieczników i przekaźników Alfa Romeo 145 i 146 1995, 1996, 1997, 1998, 1999, 2000 i 2001, wraz ze schematami bocznymi i ich lokalizacją.
Contents

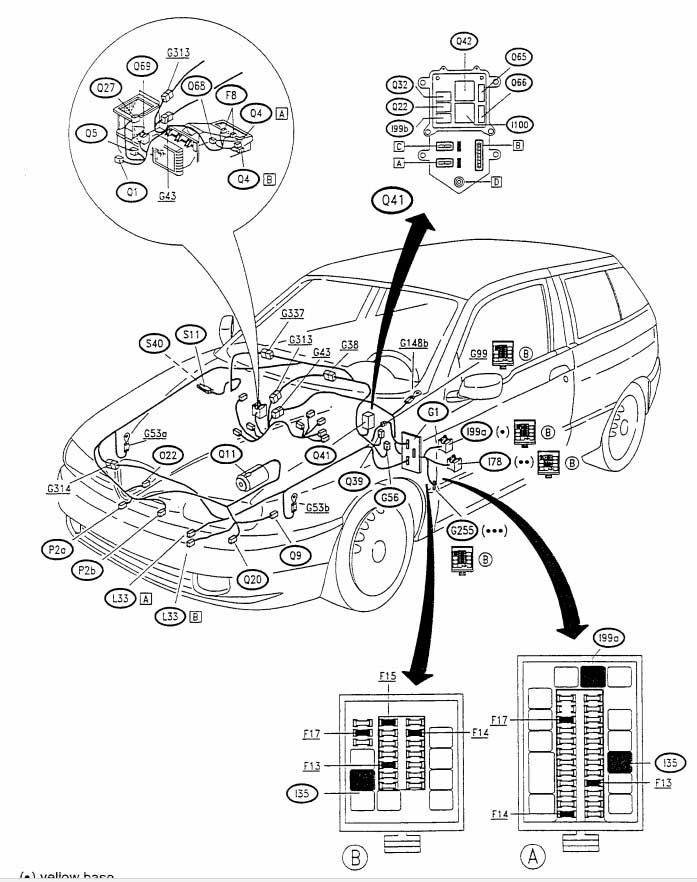

Lokalizacje
- do salonu, pod panelem sterowania (deską rozdzielczą);
- w komorze silnika.
Należy pamiętać, że w zależności od modelu, roku produkcji i wyposażenia możliwe są zmiany w prezentowanych schematach i tabelach.

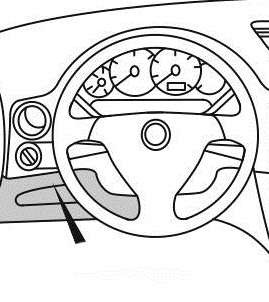

Skrzynka bezpieczników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą, po lewej stronie kierownicy, za plastikową osłoną.

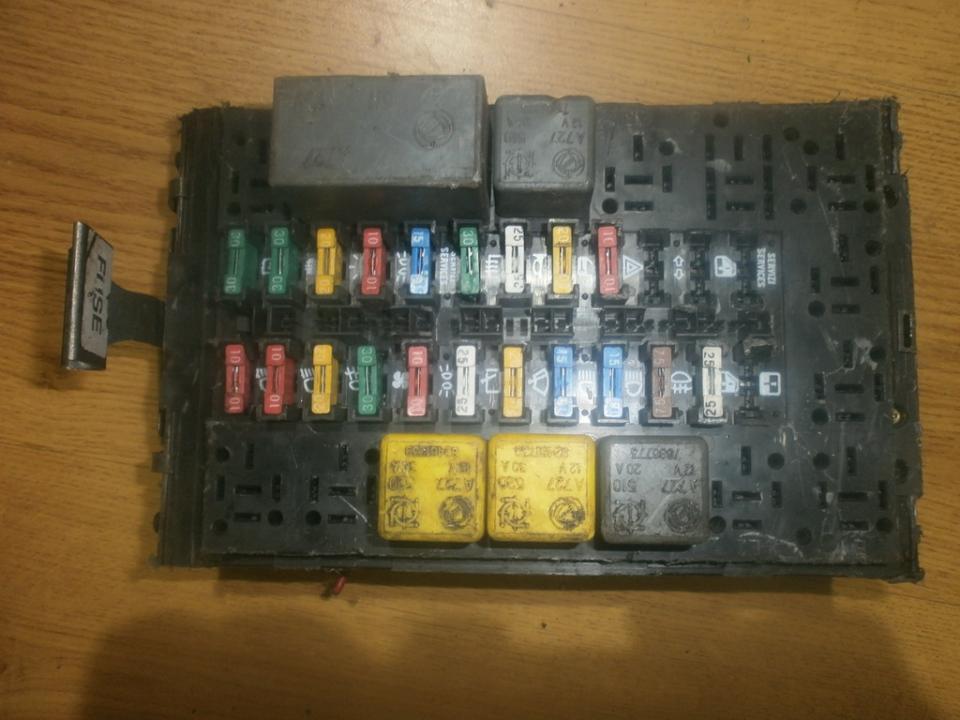

Jedna z wersji pudełkowych:
Każdy bezpiecznik jest oznaczony odpowiednim rysunkiem. Nie powinieneś mieć żadnych pytań.

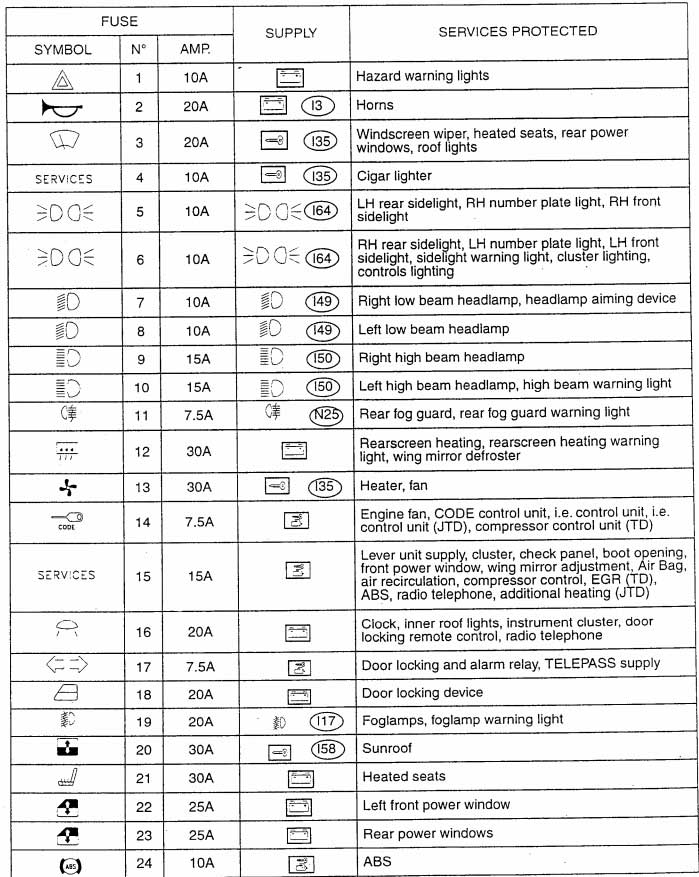

Tabela z ogólnym oznaczeniem bezpieczników

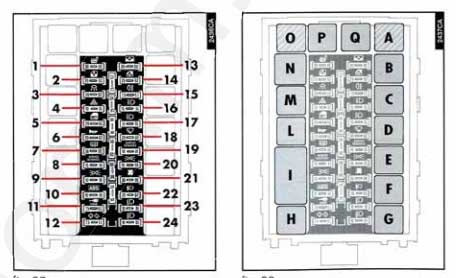

Schemat dla 145

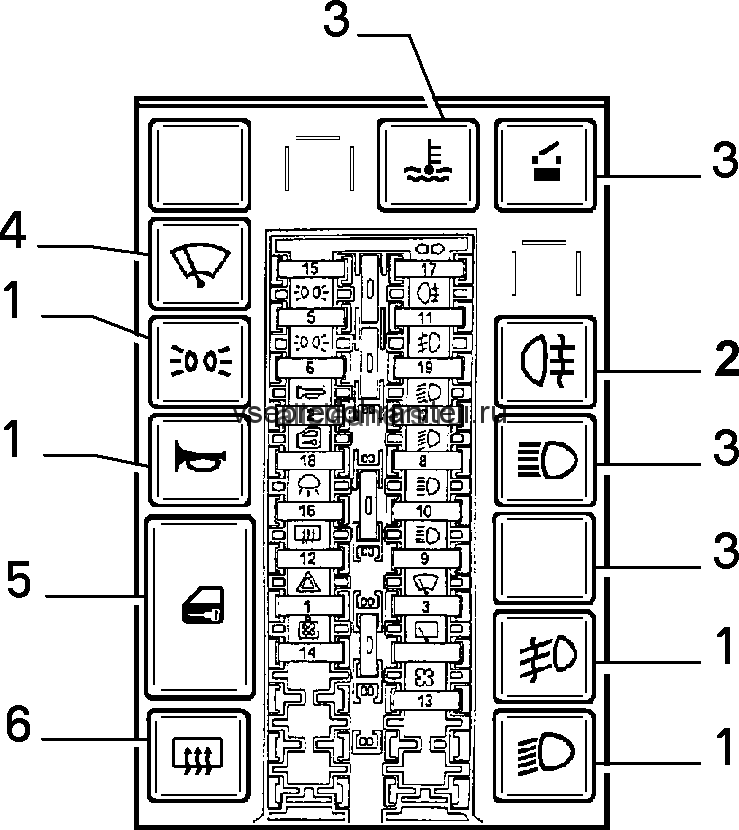

Typ schematu 2
W przekaźniku możliwe są inne opcje:
| A | Zapasowy |
| B | Jednostka migająca sygnału centralnego zamka |
| C | Przekaźnik wycieraczek przerywany |
| D | Przekaźnik światła bocznego/tylnego |
| mi | Przekaźnik klaksonu |
| F | Moduł sterujący centralnym zamkiem |
| G | Przekaźnik podgrzewanej szyby tylnej |
| H | Przekaźnik reflektorów |
| I | Przekaźnik silnika wentylatora płynu chłodzącego silnik |
| l | Przekaźnik silnika szyberdachu |
| M | Przekaźnik tylnych świateł przeciwmgłowych |
| N | Przekaźnik świateł drogowych |
| o | Przełączniki przekaźników rozrusznika |
| P | Przekaźnik świateł przeciwmgłowych |
| Q | Przekaźnik świateł mijania reflektorów |
Skrzynka bezpieczników komory silnika
Zwykle są 2 pola. Jeden znajduje się w pobliżu akumulatora.
- (50A) Silnik wentylatora chłodzącego silnik
- (50A) Wyłącznik zapłonu
- (70A) Zasilany z głównego akumulatora
- (70A) Zasilany z głównego akumulatora
- (60A) Układ ABS
- (40A) Zarządzanie silnikiem

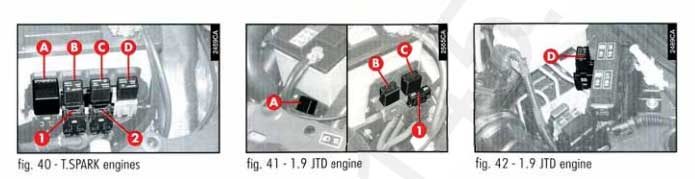

Drugi na wsporniku pomocniczym
- Przekaźnik sprzęgła sprężarki klimatyzacji
- Przekaźnik klimatyzatora
- Przekaźnik silnika wentylatora skraplacza klimatyzacji 1
- Przekaźnik czasowy wentylatora skraplacza klimatyzacji
- Przekaźnik silnika wentylatora skraplacza klimatyzacji 2
Dodatkowy materiał
Jeśli masz pytania, zapoznaj się ze szczegółowym schematem bezpieczników alfa romeo 146 w formacie PDF: ” pobierz “
