Alfa Romeo 166 (seria 936) pojawiła się w październiku 1998 roku jako sedan klasy biznes. Еzmiana stylizacji miała miejsce dopiero w 2003 roku i od tego momentu nie wprowadzono żadnych zmian. Samochód był produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007. 166 zastąpiło na rynku Alfę Romeo 164 . W tym artykule znajdziesz przyporządkowanie bezpieczników i przekaźników Alfa Romeo 166 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Pracując z naszym materiałem warto wziąć pod uwagę fakt, że producent mógł dokonać zmian w obwodach przekaźników i bezpieczników Alfy Romeo 166, w zależności od roku produkcji i wyposażenia samochodu. Dlatego nie daj się zastraszyć pustymi komórkami.
Contents
Lokalizacje
- Wewnątrz, pod deską rozdzielczą;
- Przekaźnik i skrzynka bezpieczników w komorze silnika;
- Dodatkowa skrzynka bezpieczników pod maską po prawej stronie;
- Bezpiecznik bagażnika i skrzynka przekaźników.
Skrzynka bezpieczników przedziału pasażerskiego

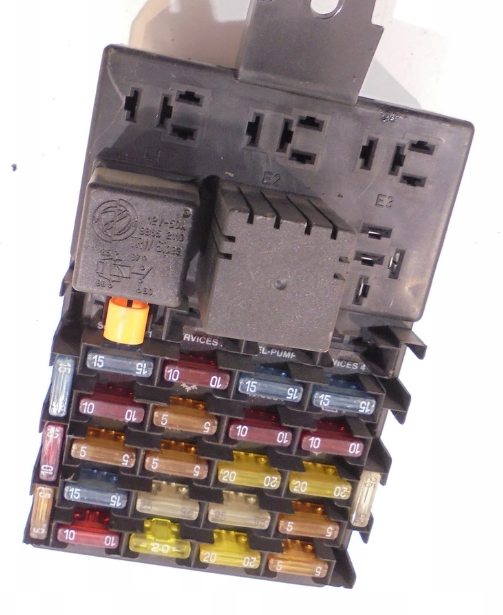

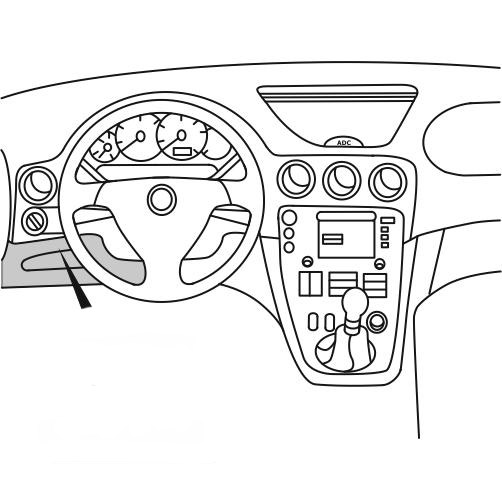

Znajduje się pod deską rozdzielczą, po lewej stronie kierownicy, za plastikową osłoną.
Schemat
Przeznaczenie
| A | Przekaźnik światła cofania, elektryczne lusterka i podgrzewacze szyb, przekaźniki podnośników szyb |
| B | Przekaźnik wskaźnikowy/przekaźnik alarmowy |
| C | Przekaźnik opóźnienia spryskiwacza reflektorów |
| 1 | (15A) Światła stopu, kierunkowskazy, zestaw wskaźników |
| 2 | (10A) Moduł sterujący SRS |
| 3 | (15A) Pompa paliwa |
| 4 | (15A) System audio |
| 5 | (10A) Żarówka schowka podręcznego, moduł sterujący składanymi lusterkami, moduł tempomatu, moduł zabezpieczenia przed kradzieżą, wielofunkcyjna konsola środkowa z przełącznikami (z wyjątkiem modeli z automatyczną skrzynią biegów), czujnik zmiany biegów, przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji, przełączniki świateł, blokuje sterowanie centralnym zamkiem, panel sterowania klimatyzacją/nagrzewnicą |
| 6 | (5A) Przekaźnik silnika wentylatora skraplacza układu klimatyzacji |
| 7 | (10A) System audio/nawigacja, moduł sterujący klimatyzacji, zapalniczka samochodowa (przód) |
| 8 | (10A) Wskaźniki/alarmy, wielofunkcyjny moduł sterujący |
| 9 | (5A) Elektrochromatyczne wewnętrzne lusterko wsteczne, czujnik deszczu, czytnik map drogowych, sterownik podgrzewanych przednich siedzeń, sterownik podnośników szyb, sterownik klimatyzacji, lampka lusterka kosmetycznego |
| 10 | (5A) Moduł sterujący skrzynią biegów (ECM) |
| 11 | (20A) Wielofunkcyjny moduł sterujący |
| 12 | (20A) Spryskiwacz reflektorów |
| 13 | (15) Lampy zewnętrzne, włącznik świateł cofania, sterownik szyberdachu |
| 14 | (25A) Wycieraczka/spryskiwacz przedniej szyby |
| 15 | (25A) Sterownik podnośnika szyb (przód) |
| 16 | (5A) ECM, moduł sterujący immobilizera |
| 17 | (10A) Lampy wewnętrzne / funkcja opóźnionego wyłączania, moduł sterujący zabezpieczeniem przed kradzieżą, moduł sterujący alarmem przeciwkradzieżowym, gniazdo diagnostyczne, podświetlenie przełącznika trybu skrzyni biegów |
| 18 | (5A) Telefon, zestaw wskaźników, panel sterowania klimatyzacją/ogrzewaniem systemu audio/nawigacyjnego |
| 19 | (25 A) Złącze zasilania nadwozia, moduł sterujący centralnego zamka |
| 20 | (5A) Moduł sterujący immobilizera, ECM – modele benzynowe |
Bezpiecznik nr 7 odpowiada za zapalniczkę.
Komora silnika

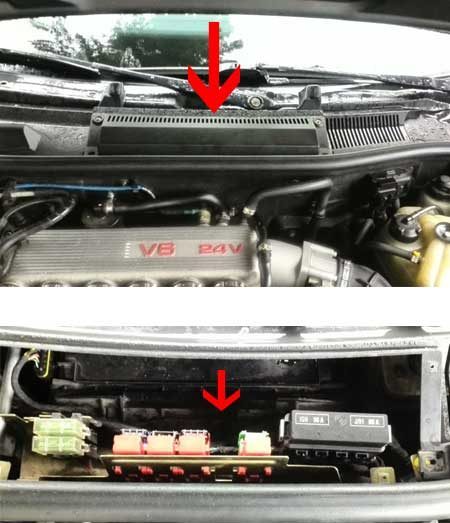

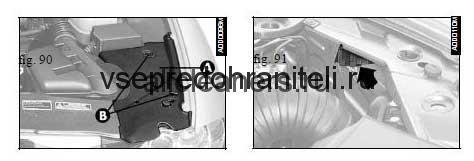

Bezpieczniki i przekaźniki w pobliżu mechanizmu szczotki
Aby uzyskać do nich dostęp wystarczy zdjąć osłonę zabezpieczającą.

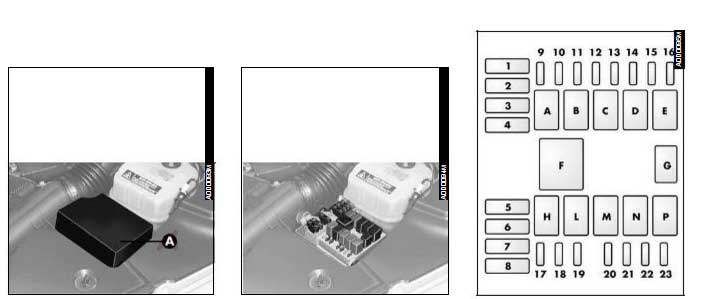

Schemat
Opis
| 1 | Przekaźnik silnika dmuchawy klimatyzatora/nagrzewnicy |
| 2 | Przekaźnik rozrusznika |
| 3 | Przekaźnik podgrzewacza paliwa – olej napędowy |
| 4 | Przekaźnik sterujący silnikiem |
| 5 | Przekaźnik pompy paliwa |
| 6 | Przekaźnik dodatkowej nagrzewnicy – olej napędowy (jeśli jest na wyposażeniu) |
| F1A | (60A) Skrzynka bezpieczników/przekaźników pod deską rozdzielczą (F4 / F8 / F10-F12 / F15 / F17-F20) |
| F1B | (30A) Pomocnicze zasilanie zapłonu |
| F2 | (30A) E/m zawór sterujący czynnikiem chłodniczym (klimatyzator) |
| F3 | (10A) Moduł sterujący ABS |
| F4 | (5A) Automatyczna skrzynia biegów |
| F5 | (15A) Podgrzewacz paliwa – olej napędowy |
| F6 | (15A) Moduł sterujący silnika (ECM) (2.0TS) |
| F7 | (15A) ECM (modele benzynowe) |
| F8 | (30A) Rozrusznik |
| F9 | (30A) ECM |
| F10 | (30A) Nagrzewnica pomocnicza (Diesel) |
| F11 | (25A) Złącze zasilania akcesoriów |
Druga skrzynka bezpieczników i przekaźników
Znajduje się po prawej stronie obok reflektora w plastikowym pudełku. W przypadku modeli z rokiem produkcji przed 2003 schemat wygląda następująco:
Schemat
Oznaczenie
| 1 | Przekaźnik silnika wentylatora chłodzącego 1 |
| 2 | Przekaźnik silnika wentylatora chłodzącego 2 |
| 3 | Przekaźnik świateł mijania reflektorów |
| 4 | Przekaźnik świateł drogowych reflektorów |
| 5 | Przekaźnik klaksonu |
| 6 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 7 | Przekaźnik świateł przeciwmgłowych |
| F1 | (10A) Światło drogowe prawego reflektora |
| F2 | (10A) Światło drogowe, lewe |
| F3 | (15A) Światła przeciwmgielne |
| F4 | (15A) Rogi |
| F5 | (10A) Sprzęgło magnetyczne sprężarki klimatyzacji |
| F6 | (15A) Światło mijania lewego reflektora |
| F7 | (15A) Światło mijania prawego reflektora |
| F8 | (50A) Silnik wentylatora chłodzącego (2000) |
| F9 | (50A) Silnik wentylatora chłodzącego – niska prędkość (2000) |

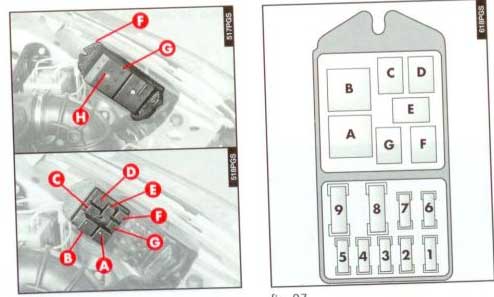

po 2003 roku nieco inna i możliwa jest lokalizacja na wsporniku montowanym za lewym reflektorem:
Schemat
A – Światła drogowe reflektorów
B – Sterowanie dmuchawą
C – Sygnał
D – Przednie światło przeciwmgłowe
E – Elektroniczna jednostka sterująca automatycznej skrzyni biegów (wersje Sporttronic)
F – Wersje benzynowe (z jednym wentylatorem): chłodnica silnika (wysoka prędkość) P – Filtr ogrzewania oleju napędowego (wersje JTD)N – Silnik H – Rozrusznik M – Elektroniczny przekaźnik centralnego wtrysku L – Pompa paliwa Opcje JTD (dwa wentylatory): chłodnica silnika (wysoka prędkość) H – P Wersje benzynowe: chłodnica silnika (niska prędkość) G – sprężarka klimatyzacji
Warianty JTD (dwa wentylatory): chłodnica silnika (wysoka prędkość)
Skrzynka bezpieczników przedziału bagażowego

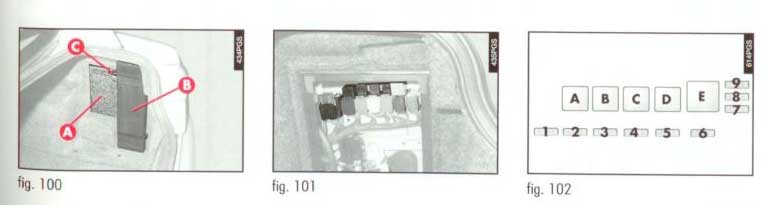

Schemat
Opis
| A | Przekaźnik podgrzewanej szyby tylnej |
| B | Przekaźnik napędu otwierania tylnej klapy |
| C | Zablokuj szyjkę wlewu paliwa przekaźnika siłownika |
| D | Przekaźnik ogrzewania siedzenia |
| mi | Przekaźnik czasowy lampki oświetlenia przedziału bagażowego |
| 1 | (40A) Ogrzewana tylna szyba |
| 2 | (10A) Podgrzewane lusterka boczne |
| 3 | (20A) Otwieracz pokrywy bagażnika |
| 4 | (25A) Otwieracz klapki wlewu paliwa |
| 5 | (20A) Podgrzewane siedzenia |
| 6 | (15A) Gniazdo przyczepy |
| 7 | (30A) Fotel elektryczny, prawy |
| 8 | (25A) Elektryczne tylne szyby |
| 9 | (30A) Fotel elektryczny, lewy |
Dodatkowy materiał
Dla jasności zobacz lokalizację bloków w samochodzie z kierownicą po prawej stronie:
Instrukcja obsługi
Jeśli masz pytania, skorzystaj z instrukcji obsługi samochodu w formacie PDF: ” pobierz “
