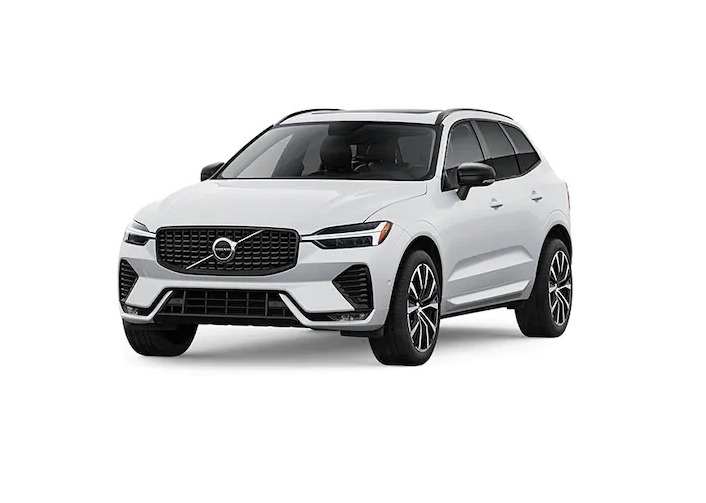

Volvo XC60 2 generacji produkowane w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz opis bezpieczników i przekaźników Volvo XC60 drugiej generacji wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją oraz zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanych i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski
W kabinie skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie pasażera.
Aby uzyskać dostęp, należy zdjąć wewnętrzne wykończenie i osłonę zabezpieczającą urządzenia.
Schemat
Opis
| 1 | – |
| 2 | 30A Gniazdo elektryczne w konsoli tunelu, w przestrzeni na nogi pasażera z tyłu |
| 3 | – |
| 4 | 5A Czujnik ruchu |
| 5 | 5A Odtwarzacz multimedialny |
| 6 | 5A Wyświetlacz sterownika |
| 7 | 5A Zestaw przycisków na konsoli środkowej |
| 8 | 5A czujnik słoneczny |
| 9 | – |
| 10 | – |
| 11 | 5A Moduł kierownicy |
| 12 | 5A Moduł uchwytu startowego i hamulca postojowego |
| 13 | 15A Moduł podgrzewanej kierownicy* |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | 10A Moduł sterujący klimatyzacją |
| 19 | Blokada kierownicy 7,5A |
| 20 | Gniazdo diagnostyczne OBDII 10A |
| 21 | 5A Wyświetlacz centralny |
| 22 | 40A Moduł przedniej dmuchawy klimatyzatora |
| 23 | Koncentrator USB 5A |
| 24 | 7,5A Podświetlane elementy sterujące; Oświetlenie wewnętrzne; Przeciwodblaskowe lusterko wsteczne wewnętrzne*; Czujnik deszczu i światła*; Zestaw przycisków w konsoli między fotelami w przestrzeni na nogi tylnego siedzenia*; Elektryczne fotele przednie*; Panele sterujące w tylnych drzwiach; Moduł wentylatora klimatyzatora lewy/prawy |
| 25 | 5A Moduł sterujący funkcjami wspomagającymi kierowcę |
| 26 | 20A Dach panoramiczny* |
| 27 | 5A Wyświetlacz przezierny* |
| 28 | 5A Oświetlenie wewnętrzne |
| 29 | – |
| 30 | 5A Wyświetlacz w konsoli dachowej (przypomnienie o zapięciu pasów bezpieczeństwa/wyświetlanie poduszki powietrznej pasażera) |
| 31 | – |
| 32 | 5A Czujnik wilgotności |
| 33 | 20A Moduł prawych tylnych drzwi |
| 34 | Bezpieczniki 10A w przestrzeni bagażowej |
| 35 | 5A Moduł sterujący pojazdu podłączonego do Internetu; Moduł sterujący dla Volvo On Call |
| 36 | 20A Moduł lewych tylnych drzwi |
| 37 | 40A Moduł systemu audio (wzmacniacze) (niektóre warianty) |
| 38 | – |
| 39 | 5A Wielopasmowy moduł antenowy |
| 40 | 5A Moduły funkcyjne Comfort dla siedzeń przednich (masaż)* |
| 41 | Alkomat 5A |
| 42 | 15A Środek do czyszczenia tylnej szyby |
| 43 | 15A Moduł sterujący pompy paliwa |
| 44 | – |
| 45 | – |
| 46 | 15A Ogrzewane siedzenie przednie, strona kierowcy |
| 47 | 15A Ogrzewane siedzenie przednie, strona pasażera |
| 48 | 10A Pompa płynu chłodzącego |
| 49 | – |
| 50 | 20A Moduł lewych drzwi przednich |
| 51 | 20A Moduł sterujący zawieszeniem (podwozie aktywne)* |
| 52 | – |
| 53 | 10A Moduł sterujący Sensus |
| 54 | – |
| 55 | – |
| 56 | 20A Moduł prawych drzwi przednich |
| 57 | – |
| 58 | Telewizor 5A (opcja) |
| 59 | 15A Bezpiecznik główny dla bezpieczników 53 i 58 |
Komora silnika
W komorze silnika skrzynka bezpieczników i przekaźników znajduje się obok reflektora po lewej stronie.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Sprawdź przyporządkowanie za pomocą diagramów znajdujących się z tyłu okładki pudełka.
Schemat
Przeznaczenie
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | 15A Cewki zapłonowe (benzyna); Świece zapłonowe (benzyna) |
| 5 | 15A Elektromagnes pompy oleju silnikowego; sprzęgło elektromagnetyczne klimatyzatora; sonda lambda, średnia (benzyna); sonda lambda tylna (diesel) |
| 6 | 7,5A regulatory podciśnienia; Zawór; Zawór impulsowy wyjścia (Diesel) |
| 7 | 20A Moduł sterujący silnika; mechanizm uruchamiający; moduł regulatora paliwa; Zawór EGR (diesel); czujnik położenia turbosprężarki (diesel); zawór turbosprężarki (benzyna) |
| 8 | 5A Moduł sterujący silnika |
| 9 | – |
| 10 | Elektrozawory 10A (benzyna); zawór; termostat układu chłodzenia silnika (benzyna); Pompa chłodząca EGR (diesel); moduł kontroli żarzenia (diesel) |
| 11 | 5A Jednostka sterująca roletą spoilera; Jednostka sterująca żaluzjami chłodnicy; Cewki przekaźnika impulsu wyjściowego (diesel) |
| 12 | Sonda lambda 15A, przód; sonda lambda tylna (benzyna) |
| 13 | 20A Moduł sterujący silnika |
| 14 | Rozrusznik 40A |
| 15 | Rozrusznik |
| 16 | 30A Podgrzewacz filtra paliwa (diesel) |
| 17 | – |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | – |
| 23 | – |
| 24 | Gniazdo 15 A 12 V przed konsolą tunelową |
| 25 | Gniazdo 15 A 12 V w konsoli między fotelami, we wnętrzu na nogi pasażera w drugim rzędzie |
| 26 | Gniazdo 15 A 12 V w przestrzeni bagażowej |
| 27 | – |
| 28 | 15A Lewy reflektor, niektóre typy LED3 |
| 29 | Prawy reflektor, niektóre typy LED3 |
| 30 | – |
| 31 | Ogrzewana przednia szyba* lewa strona |
| 32 | 40A Ogrzewana przednia szyba* lewa strona |
| 33 | 25A Spryskiwacze reflektorów* |
| 34 | 25A Spryskiwacze przedniej szyby |
| 35 | 15A Moduł sterujący skrzynią biegów |
| 36 | 20A Róg |
| 37 | Syrena antywłamaniowa 5A |
| 38 | 40A Moduł sterujący hamulcami (zawory, hamulec postojowy) |
| 39 | Wycieraczki 30A |
| 40 | 25A Spryskiwacz tylnej szyby |
| 41 | 40A Ogrzewana przednia szyba prawa strona |
| 42 | 20A Ogrzewanie postojowe |
| 43 | 40A Moduł sterujący hamulców (pompa ABS) |
| 44 | – |
| 45 | Ogrzewana przednia szyba* prawa strona |
| 46 | 5A Zasilanie przy włączonym zapłonie: Moduł sterujący silnika; Elementy przekładni; Serwo elektryczne; Centralny elektroniczny moduł sterujący; Moduł sterujący hamulca |
| 47 | – |
| 48 | 7,5A Prawy reflektor |
| 15A Prawy reflektor, niektóre typy LED3 | |
| 49 | Alkomat 5A |
| 50 | – |
| 51 | Moduł zarządzania połączeniem akumulatora 5A |
| 52 | Poduszki powietrzne 5A |
| 53 | 7,5A Lewy reflektor |
| 15A Lewy reflektor, niektóre typy LED3 | |
| 54 | 5A Czujnik położenia pedału przyspieszenia |
Bezpiecznik nr 24 przy 15A odpowiada za działanie przedniej zapalniczki.
Bagażnik
W przestrzeni ładunkowej po prawej stronie zainstalowana jest kolejna skrzynka z bezpiecznikami i przekaźnikami.
Schemat jest odwrócony w porównaniu z obrazem.
Schemat
Oznaczenie
| 1 | 30A Ogrzewana tylna szyba |
| 2 | – |
| 3 | 40A Sprężarka zawieszenia pneumatycznego* |
| 4 | 15A Silnik blokady oparcia siedzenia, prawa tylna strona |
| 5 | – |
| 6 | 15A Silnik blokady oparcia siedzenia, lewa tylna strona |
| 7 | – |
| 8 | Moduł sterujący redukcją tlenku azotu 30A (Diesel) |
| 9 | Zasilanie tylnej klapy 25A |
| 10 | Elektryczny fotel pasażera 20A, przód |
| 11 | 20A Moduł haka holowniczego* |
| 12 | 40A Moduł napinacza pasa bezpieczeństwa, prawa strona |
| 13 | 5A Wewnętrzne cewki przekaźnika |
| 14 | Moduł kontroli emisji NOx 15A (Diesel) |
| 15 | 5A Moduł wykrywania ruchu stopy (do elektrycznego otwierania tylnej klapy) |
| 16 | Alkomat 5A, rozgałęźnik/złącze USB do dodatkowego wyposażenia |
| 17 | – |
| 18 | 25A Moduł haka holowniczego* |
| 19 | 20A Fotel kierowcy elektrycznie sterowany* |
| 20 | 40A Moduł napinacza pasa bezpieczeństwa, lewa strona |
| 21 | Kamera parkowania 5A |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | 5A Moduł sterujący poduszką powietrzną i napinaczem |
| 27 | – |
| 28 | 15A Ogrzewanie siedzenia, lewa strona, tył* |
| 29 | – |
| 30 | 5A Informacja o martwym polu (BLIS)*; zewnętrzny moduł sterujący klaksonem podczas cofania |
| 31 | – |
| 32 | 5A Moduły napinaczy |
| 33 | 5A Siłownik wydechu (benzyna, niektóre opcje silnika) |
| 34 | – |
| 35 | 15A Moduł sterujący napędu na wszystkie koła (AWD)* |
| 36 | 15A Ogrzewanie siedzenia tylnego prawego* |
| 37 | – |
