Volvo 850 produkowane było w latach 1991, 1992, 1993, 1994, 1995, 1996, 1997. W tym czasie model był unowocześniany. W naszym artykule znajdziesz opis bezpieczników i przekaźników Volvo 850 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami i lokalizacją. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników oraz ich liczba może różnić się od pokazanej i zależy od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Contents
Skrzynka bezpieczników i przekaźników

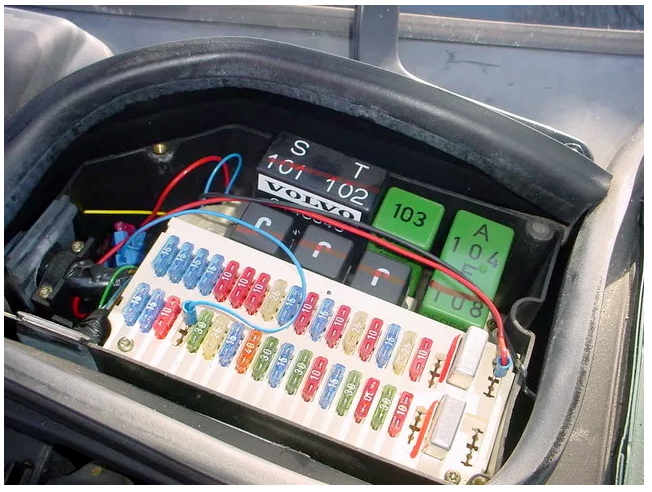

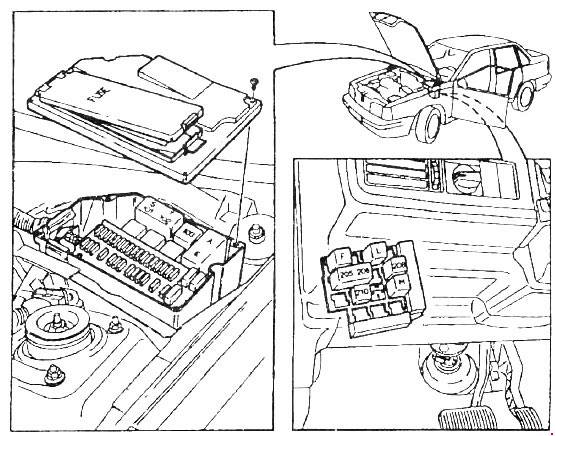

Główna skrzynka bezpieczników i przekaźników znajduje się pod maską po lewej stronie.
Składa się z trzech części: jedna zawiera bezpieczniki, druga – przekaźnik (do którego dostęp jest zapewniony z komory silnika).
A drugi to też przekaźnik (do którego dostęp jest pod deską rozdzielczą).
Bezpieczniki

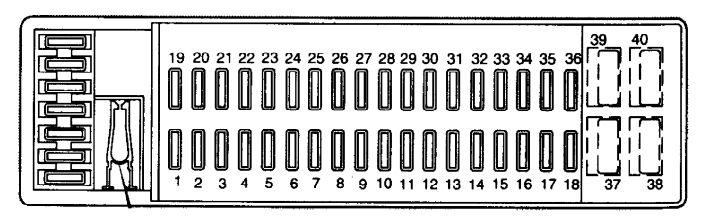

Schemat
Opis
| 1 | 15A Wtryskiwacz, zapłon, automatyczna skrzynia biegów |
| 2 | 15A Pompa paliwa, alarm |
| 3 | 10A Czujnik temperatury spalin, czujniki poziomu i ciśnienia oleju, oświetlenie wnętrza, alarm prędkości |
| 4 | Immobiliser 10A |
| 5 | 30A Wentylator nagrzewnicy (4. prędkość) |
| 6 | 25A Centralny zamek, alarm |
| 7 | 15A System audio (wzmacniacz) |
| 8 | 25A Antena, złącze przyczepy |
| 40A Pompa powietrza, immobilizer | |
| 9 | 30A ABS, kontrola trakcji |
| 10 | 15A Ogrzewane tylne siedzenie |
| 11 | 30A Ogrzewana tylna szyba, podgrzewane lusterka |
| 12 | 10A Światła stop |
| 13 | 15A Ostrzeżenie o zagrożeniu, ostrzeżenie o światłach drogowych, ostrzeżenie o usterce |
| 14 | 30A ABS, kontrola trakcji |
| 15 | 10A Czujnik poziomu i ciśnienia oleju, system audio, gniazdo diagnostyczne, oświetlenie wnętrza, oświetlenie schowka podręcznego, oświetlenie drzwi, lampki ostrzegawcze otwartych drzwi, oświetlenie bagażnika, zdalny centralny zamek, ostrzeganie o zapięciu pasów bezpieczeństwa |
| 16 | Antena 30A, złącze przyczepy, akcesoria (akcesoria) |
| 17 | 10A Ostrzeżenie o zapięciu pasów bezpieczeństwa, ostrzeżenie o kluczyku |
| 18 | 25A Podgrzewane przednie siedzenia, elektrycznie sterowane lusterka |
| 15A Przednie światła przeciwmgielne | |
| 19 | 15A Lewe światło drogowe |
| 20 | 15A Prawe światło drogowe, kierunkowskaz świateł drogowych |
| 21 | 15A Lewe światło mijania |
| 22 | 15A Prawe światło mijania |
| 23 | 10A Światła pozycyjne lewe, oświetlenie tablicy rejestracyjnej |
| 24 | 10A Światła obrysowe prawe, kontrolka awarii lampy |
| 25 | 10A Tylne światła przeciwmgielne, kontrolka świateł przeciwmgłowych |
| 26 | 25A Podgrzewane przednie siedzenia, elektrycznie sterowane lusterka |
| 27 | 15A Światła cofania, kierunkowskazy, TRACS |
| 28 | 10A Tempomat, podgrzewana tylna szyba, wskaźnik niezapiętych pasów bezpieczeństwa, automatyczna skrzynia biegów „P-shift lock” (blokada w pozycji „parking”), kontrolka awarii lamp, podgrzewane tylne siedzenia |
| 29 | 15A ABS, kontrola trakcji |
| 30 | Zapalniczka 10A |
| 31 | 25A Wentylator nagrzewnicy (1-3 prędkość), nagrzewnica, sprężarka klimatyzacji |
| 32 | 10A System audio, pilot centralnego zamka |
| 33 | 15A Fotele elektryczne, złącze diagnostyczne, wycieraczka tylnej szyby (Wagon) |
| 34 | 25A Wycieraczka i spryskiwacz, klakson, środek do czyszczenia reflektorów |
| 35 | 10A Oświetlenie popielniczki, światła przyrządów i kontrolne, reostat, elektrycznie otwierany dach |
| 36 | – |
| 37 | Bezpiecznik automatyczny: Elektryczne szyby, szyberdach |
| 38 | – |
| 39 | Bezpiecznik automatyczny: elektrycznie sterowany fotel kierowcy |
| 40 | Bezpiecznik automatyczny: Elektryczny fotel pasażera |
Za zapalniczkę odpowiada bezpiecznik nr 30.
Przekaźnik
Główna skrzynka przekaźników

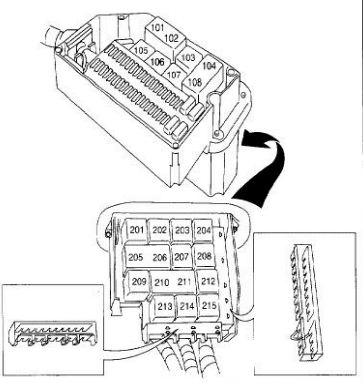

Schemat
Przeznaczenie
| 101 | Tempomat |
| 102 | |
| 103 | Pompa paliwowa |
| 104 | Reflektory |
| 105 | Przekaźnik przeciążeniowy (+X) |
| 106 | Przekaźnik przeciążeniowy (+15) |
| 107 | Przekaźnik przeciążeniowy (+X) |
| 108 | przekaźnik reflektorów |
| Skrzynka przekaźników Elephant (po stronie kierowcy, u góry po lewej stronie za panelem dźwiękochłonnym) | |
| 201 | Czujnik poziomu oleju (lub przekaźnik ostrzegawczy lampy) |
| Światła przeciwmgielne | |
| 202 | Ustawienia zakleszczenia |
| 203 | Wycieraczka |
| 204 | Wycieraczka Tylna (Wagon) |
| 205 | Przekaźnik opóźnienia centralnego zamka i oświetlenia wnętrza (miejsce (205) zwierane zworką jeżeli samochód nie jest wyposażony w centralny zamek) |
| 206 | |
| 207 | Ostrzeżenie o prędkości pojazdu |
| 208 | Ogrzewana tylna szyba, podgrzewane lusterka |
| 209 | Nieużywany |
| 210 | Sygnalizacja |
| 211 | |
| 212 | Ostrzeżenie o zapięciu pasów bezpieczeństwa |
| 213 | Blokada dźwigni zmiany biegów w położeniu „P”. |
| Przednie światła przeciwmgielne | |
| 214 | Ogrzewanie tylnych siedzeń |
| 215 | Nieużywany |
Dodatkowe przekaźniki pod maską
Schemat
Oznaczenie
- Przekaźnik wielopozycyjny ABS
- Przekaźnik wentylatora
- Główny przekaźnik układu paliwowego
Przekaźnik do utrzymania mikroklimatu

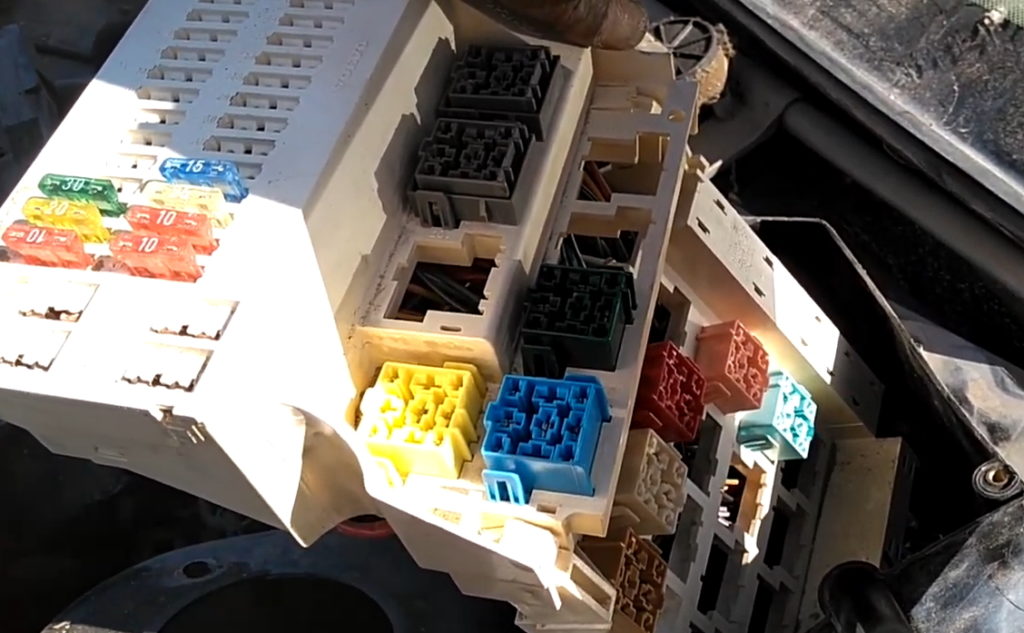

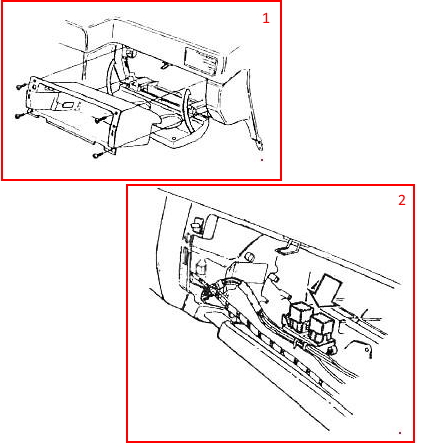

Przekaźnik klimatyzacji znajduje się za schowkiem. Aby się do niego dostać należy wyjąć schowek odkręcając cztery śruby.
Czy masz jakieś pytania? Zapytaj ich w komentarzach.
