Volvo XC90 1 generacji produkowane było w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 z silnikami benzynowymi 2,5 o pojemności 2,9 i 4,4 litra . W tym czasie model był kilkakrotnie zmieniany i aktualizowany. W naszym materiale znajdziesz informacje na temat lokalizacji wszystkich elektronicznych jednostek sterujących, szczegółowy opis bezpieczników i przekaźników Volvo XC90 ze schematami skrzynek bezpieczników, zdjęciami i ich lokalizacją. Zwróć uwagę na bezpieczniki zapalniczki i pompy paliwa.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia elektrycznego samochodu.
Contents

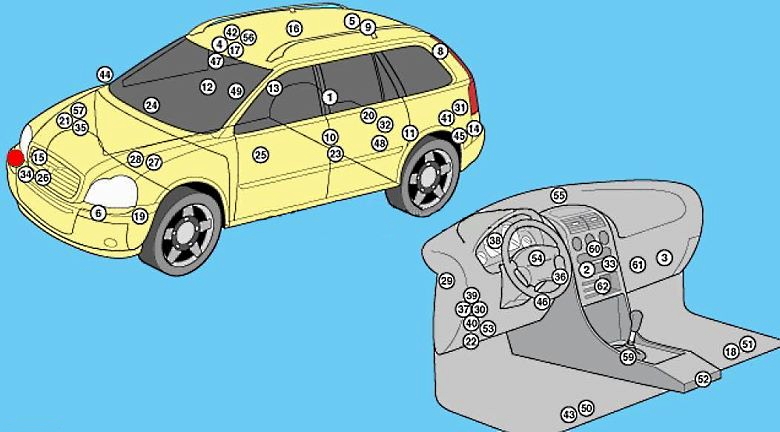

Lokalizacja
Ogólna lokalizacja elektronicznych jednostek sterujących
Opis
| 1 | Sterownik akcesoriów – prawa strona bagażnika |
| 2 | Elektroniczna jednostka sterująca klimatyzacją – za panelem sterowania klimatyzacją |
| 3 | Skrzynka sterownicza dmuchawy nagrzewnicy klimatyzacji – obok silnika dmuchawy |
| 4 | Antena, telefon |
| 5 | Wzmacniacz antenowy – Panel sufitowy |
| 6 | Czujnik uderzenia, lewy |
| 7 | Czujnik uderzenia, prawy |
| 8 | Zapalnik kurtyny powietrznej, lewy |
| 9 | Zapalnik kurtyny powietrznej. Prawidłowy. |
| 10 | Zespół czujnika uderzenia bocznego – słupek B po stronie kierowcy |
| 11 | Czujnik uderzenia bocznego, tylny lewy – za wspornikiem poduszki tylnego siedzenia |
| 12 | Zespół czujnika uderzenia bocznego – słupek B po stronie pasażera |
| 13 | Czujnik uderzenia bocznego, tylny prawy – za wspornikiem poduszki tylnego siedzenia |
| 14 | Czujnik pochylenia pojazdu (system antykradzieżowy) |
| 15 | Sygnał dźwiękowy antywłamaniowy – za nakładką przedniego prawego nadkola |
| 16 | Czujnik zmiany głośności (system antywłamaniowy) – panel sufitowy |
| 17 | Czujnik alarmu przeciwkradzieżowego – w wielofunkcyjnej jednostce sterującej 3 |
| 18 | Wzmacniacz wyjściowy audio |
| 19 | Dodatkowa jednostka sterująca nagrzewnicą, jeśli jest zainstalowana |
| 20 | Akumulator – pod pustymi bagażnikami |
| 21 | Jednostka sterująca tempomatu, wbudowana w elektroniczną jednostkę sterującą silnika. |
| 22 | Złącze diagnostyczne (DLC) |
| 23 | Moduł sterujący blokadą mechanizmu różnicowego – tylny mechanizm różnicowy |
| 24 | Centralka elektryczna drzwi pasażera – w drzwiach – funkcje: Centralny zamek, kontrolki otwarcia lub niedomknięcia drzwi, elektryczny napęd/podgrzewanie lusterek wstecznych w drzwiach, elektrycznie sterowane szyby, lampki oświetlenia w lusterkach bocznych, temperatura zewnętrzna |
| 25 | Sterownik elektryczny drzwi kierowcy – w drzwiach – funkcje: Centralny zamek, kontrolki otwarcia lub niedomknięcia drzwi, elektryczny napęd/ogrzewanie lusterek wstecznych w drzwiach, elektrycznie sterowane szyby, lampki oświetlenia w lusterkach bocznych, temperatura zewnętrzna |
| 26 | Jednostka sterująca silnikiem wentylatora chłodzącego |
| 27 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 28 | Skrzynka bezpieczników/przekaźników w komorze silnika 2 – Skrzynka bezpieczników/przekaźników pod komorą silnika 1 |
| 29 | Skrzynka bezpieczników/przekaźników, deska rozdzielcza 1 |
| 30 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| 31 | Skrzynka bezpieczników/przekaźników, bagażnik 1 |
| 32 | Skrzynka bezpieczników/przekaźników 2 w przestrzeni ładunkowej – obok akumulatora |
| 33 | Elektroniczna jednostka sterująca nagrzewnicą – za sterownikami nagrzewnicy |
| 34 | Klakson – za przednim zderzakiem |
| 35 | Immobilizer – w elektronicznej jednostce sterującej silnika |
| 36 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 37 | Przekaźnik kierunkowskazów/alarmu – w wielofunkcyjnej skrzynce sterowniczej 1 |
| 38 | Jednostka sterująca zestawu wskaźników – deska rozdzielcza |
| 39 | Sterownik oświetlenia – za włącznikiem reflektorów |
| 40 | Wielofunkcyjna skrzynka sterownicza 1 – podłączona przez skrzynkę bezpieczników/przekaźników tablicy rozdzielczej 2 – funkcje: |
| System antykradzieżowy, centralny zamek, elektrycznie sterowane szyby, wycieraczka/spryskiwacz przedniej szyby, środek do czyszczenia/spryskiwaczy reflektorów, wspomaganie kierownicy, immobilizer, reflektory, kierunkowskazy/alarmowe, klakson, położenie przód/tył, rozrusznik, podgrzewane siedzenia, regulacja zasięgu reflektorów, pompa paliwa, oświetlenie schowka podręcznego | |
| 41 | Wielofunkcyjna jednostka sterująca 2 – podłączona przez skrzynkę bezpieczników/przekaźników, bagażnik 1 – funkcje: zabezpieczenie przed kradzieżą, centralny zamek, światła tylne, poziom paliwa, oświetlenie wewnętrzne, wycieraczka/spryskiwacz tylnej szyby, odmrażanie tylnej szyby, złącza zasilania akcesoriów – tył , system parkowania, podgrzewacz filtra paliwa – Diesel |
| 42 | Wielofunkcyjna centrala sterująca 3-funkcyjna: Centralny zamek, zabezpieczenie przed kradzieżą, szyberdach, czujnik deszczu, oświetlenie wnętrza, przypomnienie o zapięciu pasów bezpieczeństwa |
| 43 | Jednostka sterująca systemem nawigacji – pod lewym siedzeniem |
| 44 | Czujnik temperatury otoczenia – w lusterku prawych drzwi |
| 45 | Jednostka sterująca systemem parkowania |
| 46 | Przekaźnik wspomagania kierownicy |
| 47 | Czujnik deszczu (jeśli jest zainstalowany) |
| 48 | Przekaźnik systemu blokady drzwi przed przypadkowym otwarciem, lew. – przy drzwiach |
| 49 | Przekaźnik blokady drzwi przed przypadkowym otwarciem, prawy, – w drzwiach |
| 50 | Sterownik zasilania fotela kierowcy – pod siedzeniem |
| 51 | Czujnik siedzenia pasażera – w poduszce siedzenia |
| 52 | Elektroniczna jednostka sterująca SRS |
| 53 | Skrzynka czujnika położenia kierownicy – podłączona do skrzynki bezpieczników/przekaźników 2 pod deską rozdzielczą |
| 54 | Sterownik elektryczny kierownicy – Za kierownicą – Funkcje: System audio, tempomat (tempomat), klakson, kierunkowskazy, wycieraczka/spryskiwacz szyby przedniej, wycieraczka/spryskiwacz szyby tylnej, światła mijania/drogowe |
| 55 | Czujnik światła słonecznego |
| 56 | Sterownik szyberdachu – w wielofunkcyjnym sterowniku 3 |
| 57 | Elektroniczna jednostka sterująca skrzynią biegów |
| 59 | Jednostka telematyczna – funkcje: System audio, telefon |
| 60 | Centrala telefoniczna, „wolne ręce” |
| 61 | Jednostka sterująca interfejsem telefonicznym – za panelem sterowania klimatyzacją |
Przedział pasażerski

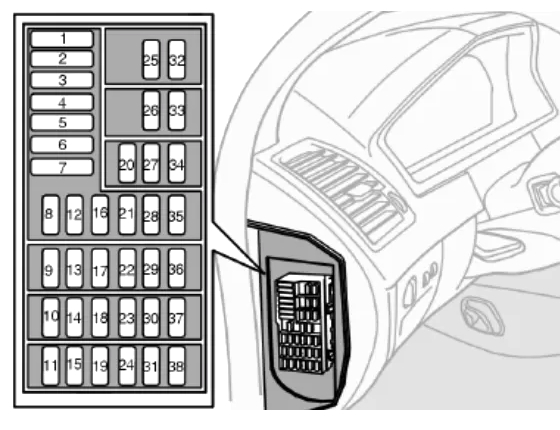

Skrzynka bezpieczników 1

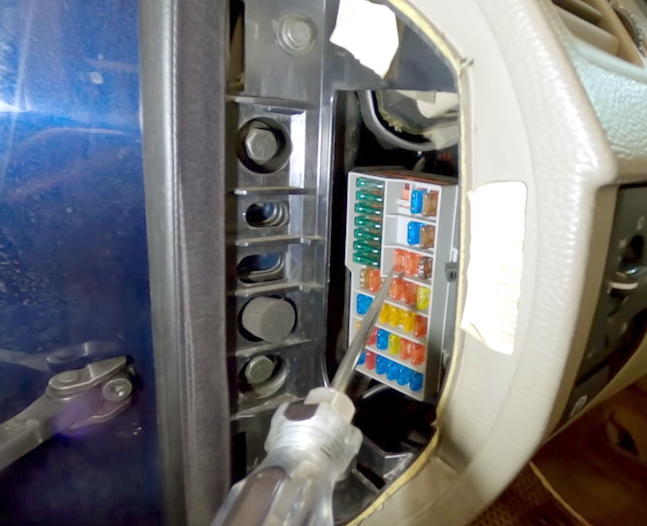

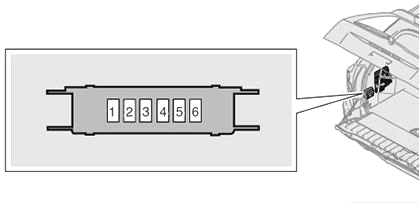

Na lewym końcu deski rozdzielczej, za osłoną ochronną, znajduje się pierwsza skrzynka bezpieczników.

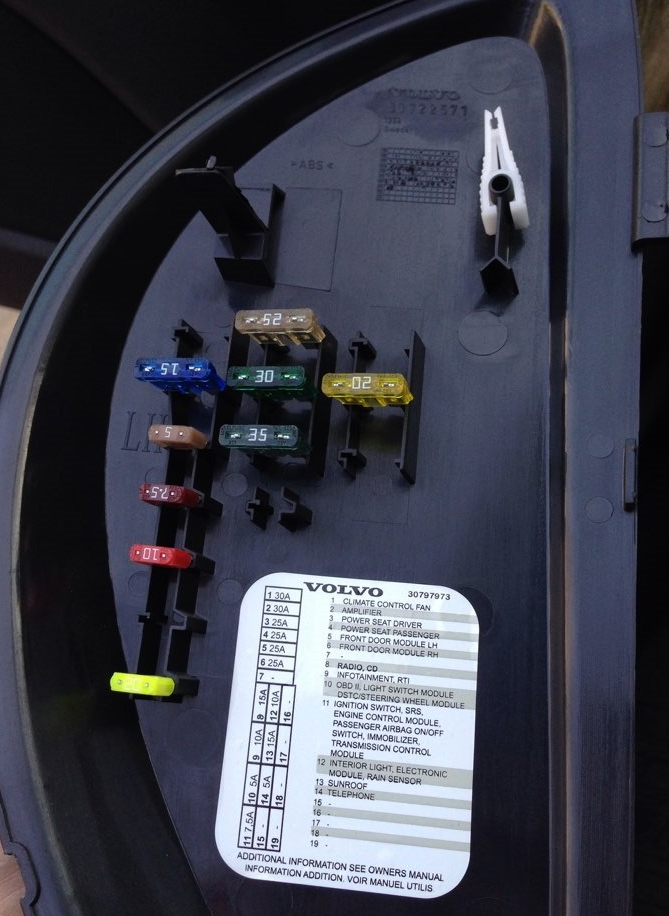

Sprawdź przeznaczenie elementów za pomocą schematów wydrukowanych na odwrocie osłony ochronnej.
Schemat
Przeznaczenie
| 1 | Wentylator klimatyzatora 30A |
| 2 | 30A System audio (wzmacniacze) |
| 3 | Fotel kierowcy elektrycznie sterowany 25A |
| 4 | Elektryczny fotel pasażera 25A |
| 5 | 25A Lewa jednostka sterująca, drzwi przednie |
| 6 | 25A Sterownik prawy, drzwi przednie |
| 7 | Rezerwowe gniazdo |
| 8 | 15A Radio, odtwarzacz CD, system RSE |
| 9 | Wyświetlacz RTI 10A, moduł MMM RTI |
| 10 | 5A OBDII, włącznik świateł (LSM), czujnik kąta kierownicy (SAS), moduł sterujący kierownicy (SWM) |
| 11 | 7,5A Stacyjka, układ SRS, moduł sterujący silnika ECM (V8, 6-cylindrowa benzyna) Wyłącznik SRS po stronie pasażera (PACOS), elektroniczny immobilizer (IMMO), TCM (V8, olej napędowy, 6-cylindrowa benzyna) . benzyna) |
| 12 | 10A Oświetlenie ogólne, sufit (RCM), górny elektroniczny moduł sterujący (UEM) |
| 13 | 15A Szyberdach |
| 14 | 5A Telefon |
| 15-38 | Zapasowe gniazda |

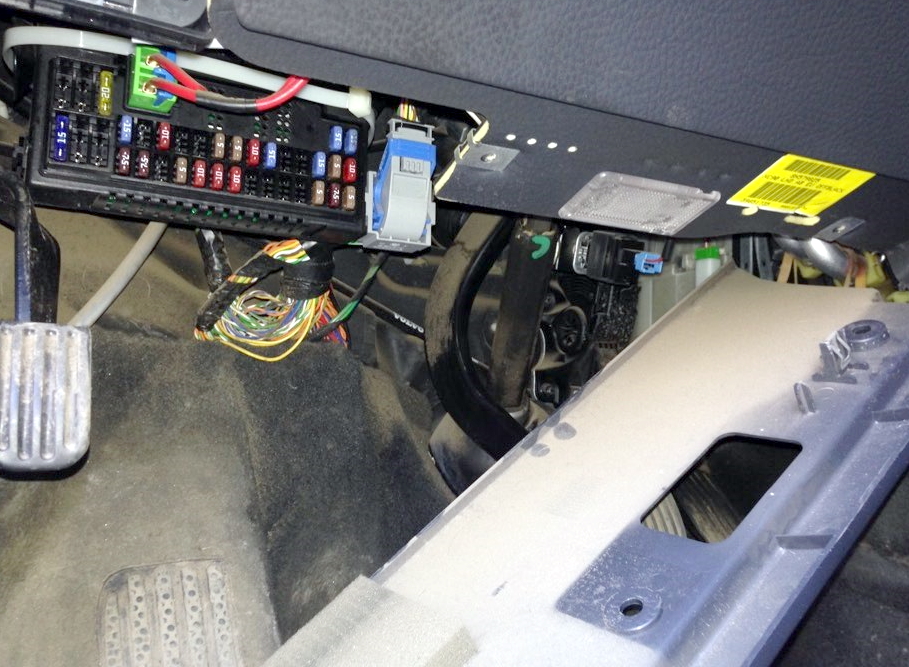

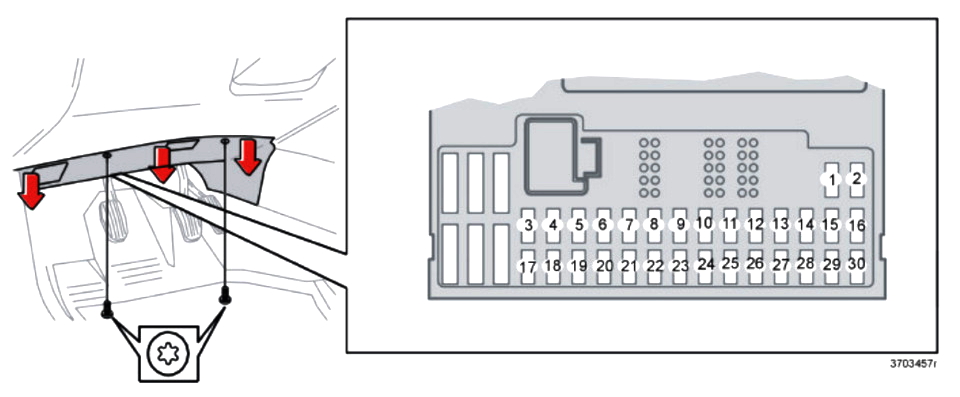

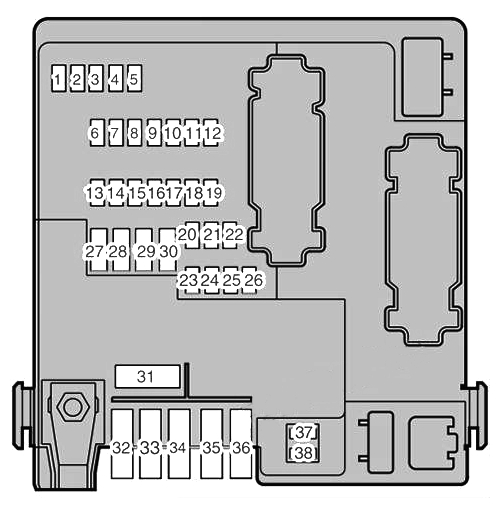

Skrzynka bezpieczników 2
Kolejna skrzynka bezpieczników jest zainstalowana pod tablicą rozdzielczą.
Aby się do niego dostać należy odkręcić mocowanie zabezpieczające.
Schemat
Oznaczenie
| 1 | 15A Ogrzewanie siedzenia, prawa strona |
| 2 | 15A Ogrzewanie siedzenia, lewa strona |
| 3 | 15A Róg |
| 4 | Rezerwowe gniazdo |
| 5 | 10A System informacyjno-rozrywkowy |
| 6 | Rezerwowe gniazdo |
| 7 | Rezerwowe gniazdo |
| 8 | Syrena antywłamaniowa 5A |
| 9 | 5A Styki sygnału hamulca, zasilanie |
| 10 | 10A Zespolona tablica przyrządów (DIM), klimatyzacja (CCM), ogrzewanie postojowe, elektrycznie sterowany fotel kierowcy |
| 11 | Gniazdo 15A 12V (zapalniczka) , siedzenie przednie, siedzenie tylne i lodówka |
| 12 | Rezerwowe gniazdo |
| 13 | Rezerwowe gniazdo |
| 14 | Rezerwowe gniazdo |
| 15 | 5A ABS, STC/DSTC |
| 16 | Elektroniczne sterowanie serwo 10 A (ECPS), aktywny bi-ksenon (HCM), regulacja wysokości wiązki reflektorów |
| 17 | 7,5A Lampa przeciwmgielna, przednia lewa |
| 18 | 7,5A Lampa przeciwmgielna, przednia prawa |
| 19 | Rezerwowe gniazdo |
| 20 | 5A Pompa płynu chłodzącego (V8) |
| 21 | 10A Jednostka sterująca komunikacją (TOM), blokada biegu wstecznego (M66) |
| 22 | 10A Światło drogowe, lewe |
| 23 | 10A Światło drogowe, prawe |
| 24 | Rezerwowe gniazdo |
| 25 | Rezerwowe gniazdo |
| 26 | Rezerwowe gniazdo |
| 27 | Rezerwowe gniazdo |
| 28 | Fotel pasażera elektrycznie sterowany 5A |
| 29 | Pompa paliwa 7,5 A |
| 30 | AUTOBUS 5A |
| 31 | Rezerwowe gniazdo |
| 32 | Rezerwowe gniazdo |
| 33 | 20A Pompa próżniowa |
| 34 | 15A Pompa płynu do spryskiwaczy |
| 35 | Rezerwowe gniazdo |
| 36 | Rezerwowe gniazdo |
Bezpiecznik nr 11 odpowiada za zapalniczkę.
Skrzynka przekaźników
We wczesnych modelach Volvo XC 90 ta skrzynka bezpieczników jest instalowana pod panelem. Nazywana jest również centralnym modułem elektronicznym. To wygląda tak:
Schemat
Opis
| 1 | — |
| 2 | Pomocnicze obwody zapłonowe |
| 3 | Główne obwody zapłonowe |
| 4 | — |
| 5 | — |
| 6 | elektrycznie sterowane szyby – zamykanie, lewe tylne drzwi |
| 7 | elektrycznie sterowana szyba – otwierana, lewe tylne drzwi |
| 8 | wyłączenie silników elektrycznych podnośników szyb tylnych, zabezpieczenie drzwi przed przypadkowym otwarciem – drzwi tylne |
| 9 | reflektory świateł drogowych |
| 10 | Lampy obrysowe |
| 11 | System oświetlenia dziennego |
| 12 | światła mijania |
| 13 | Przekaźnik podnośnika szyb – zamknięcie, prawe tylne drzwi |
| 14 | Przekaźnik okna elektrycznego – otwarte, tylne drzwi prawe |
| 15 | Pomocniczy przekaźnik zapłonu 2 |
| 16 | układ sterowania skrzynią biegów |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Telematyka |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Światła przeciwmgielne |
| 28 | Przekaźnik pompy paliwa Volvo XC90 |
| 29 | — |
| 30 | Przekaźnik wycieku paliwa |
| 31 | Zworka – kierunkowskazy lewe |
| 32 | Zworka – prawy kierunkowskaz |
| 33 | — |
| 34 | Zworka – światła mijania |
| 35 | — |
Komora silnika
Po lewej stronie komory silnika, obok stojaka, znajduje się skrzynka z bezpiecznikami i przekaźnikami. Istnieje kilka wersji tej skrzynki z bezpiecznikami i przekaźnikami.
Typ 1
Zdjęcie
Schemat
Przeznaczenie
| 1 | 30A ABS |
| 2 | 30A ABS |
| 3 | 35A Wysokociśnieniowe spryskiwacze reflektorów |
| 4 | 25A Ogrzewanie postojowe (opcja) |
| 5 | 20A Dodatkowe światła (opcja) |
| 6 | 35A Przekaźnik rozrusznika |
| 7 | Wycieraczki 25A |
| 8 | Bezpiecznik pompy paliwa 15A |
| 9 | 15A Moduł sterujący skrzynią biegów (TCM), (V8, olej napędowy, 6-cylindrowa benzyna) |
| 10 | 20A Cewki zapłonowe (benzyna), moduł sterujący silnika (ECM), zawory wtryskowe, (diesel) |
| 11 | Czujnik położenia pedału paliwa 10 A (AWP), sprężarka klimatyzacji, wentylator, ECU |
| 12 | 5/15A Moduł sterujący silnika (ECM) (benzyna), wtryskiwacze (benzyna), miernik masy powietrza (benzyna); miernik masy powietrza (diesel) |
| 13 | 10/15A Moduł sterujący przepustnicą (V8), V1S (benzyna 6-cylindrowa); moduł sterujący przepustnicy, elektrozawór, SWIRL (zawór mieszanki powietrza), regulator ciśnienia paliwa (diesel) |
| 14 | Sonda lambda 10/20A (benzyna); sonda lambda (diesel) |
| 15 | 10/15A Nagrzewnica skrzyni korbowej, elektrozawory, diagnostyka nieszczelności (benzyna 5-cylindrowa); Nagrzewnica skrzyni korbowej (V8, 6-cylindrowa benzyna), sprzęgło AC (V8, 6-cylindrowa benzyna), Zawory elektromagnetyczne, diagnostyka nieszczelności (V8, 6-cylindrowa benzyna), ECM, (V8, 6-cylindrowa benzyna ), miernik masy powietrza (V8), świece żarowe (diesel) |
| 16 | 20A Światło mijania, lewe |
| 17 | 20A Światło mijania, prawe |
| 18 | Rezerwowe gniazdo |
| 19 | 5A Moduł sterujący silnika (ECM), zasilacz, przekaźnik silnika |
| 20 | 15A Światła boczne |
| 21 | Rezerwowe gniazdo |

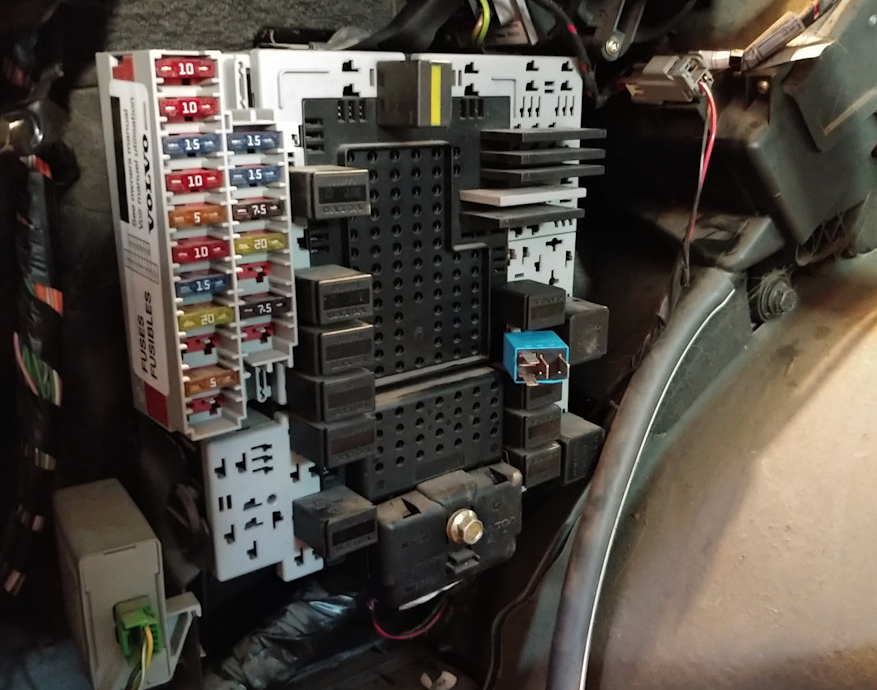

Typ 2
Zdjęcie poglądowe
Wyłączniki automatyczne
Schemat
Oznaczenie
| F1 | 25A Jednostka sterująca dodatkową nagrzewnicą |
| F2 | 20A Akcesoria |
| F3 | 15A Sterowanie silnikiem – dwupaliwowe, pompa próżniowa (2002) |
| F4 | 20A Podgrzewane czujniki tlenu, sterowanie silnikiem (Diesel) |
| F5 | 15A Układ zarządzania silnikiem (benzyna) |
| F6 | |
| F7 | — |
| F8 | Czujnik położenia pedału przyspieszenia 10 A, przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji, skrzynka bezpieczników/przekaźników wentylatora chłodzącego |
| F9 | 15A Róg |
| F10 | 10A Silnik pompy spryskiwacza tylnej szyby |
| F11 | 20A Sterowanie silnikiem, świece żarowe, ogrzewanie/klimatyzacja, nagrzewnica wentylacji skrzyni korbowej (Diesel) |
| F12 | 5A Światła stopu |
| F13 | 25A Wycieraczka szyby przedniej |
| F14 | 30A Układ przeciwblokujący ABS/ESP (DST C) |
| F15 | 25A Układ spryskiwaczy/wycieraczek reflektorów |
| F 16 | 15A Silnik pompy spryskiwacza szyby przedniej |
| F17 | 10A Reflektor prawy – światło mijania (ksenonowe) |
| F18 | 10A Reflektor lewy – światła mijania ksenonowe) |
| F19 | Układ przeciwblokujący 30A ABS/ESP (DSTC) |
| F20 | 15A Reflektor lewy – światło drogowe |
| F21 | 15A Reflektor prawy – światło drogowe |
| F22 | Rozrusznik 25A |
| F23 | 5A Przekaźnik sterujący silnikiem, moduł sterujący silnika (ECM) |
| F24 | — |
Schemat przekaźnika
Opis
- System zarządzania silnikiem
- Świece żarowe
- Rozrusznik
- Wycieraczka z przerwami
- Środek do czyszczenia/spryskiwaczy reflektorów
- Sprzęgło elektromagnetyczne sprężarki klimatyzacji
- Róg (sygnał)
- Pompka spryskiwacza przedniej szyby
- Silnik wycieraczek
- Silnik pompy spryskiwacza tylnej szyby

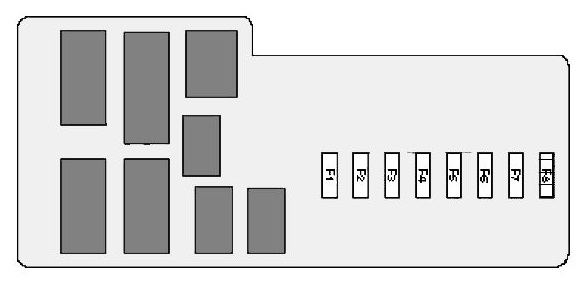

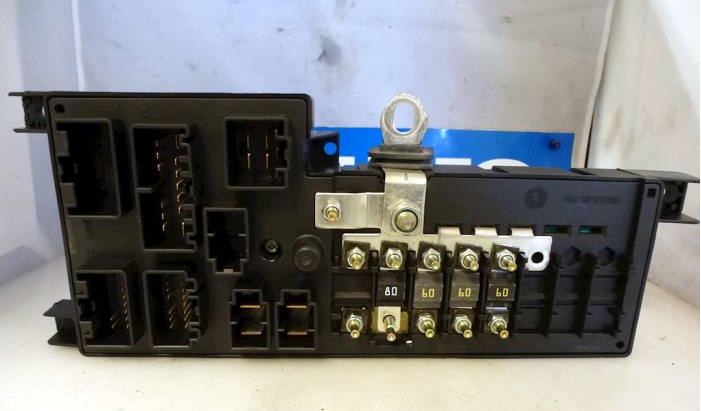

Dodatkowe elementy zabezpieczające są zamontowane na odwrotnej stronie bloku.
Schemat
Oznaczenie
| F1 | Świece żarowe 60A |
| F2 | 60A Wewnętrzne obwody bloku końcowego: bezpieczniki (F5-7), (F25-27), (F32-33) |
| F3 | 60A Wewnętrzne obwody bloku końcowego: bezpieczniki (F3-4), (F8-11), (F16-19), (F34-38) |
| F4 | 60A Wewnętrzne obwody bloku końcowego: bezpieczniki (F1), (F12-15), (F20-24) |
| F5 | pusty |
| F6 | pusty |
| F7 | pusty |
| F8 | 60A Silnik wentylatora chłodzącego |

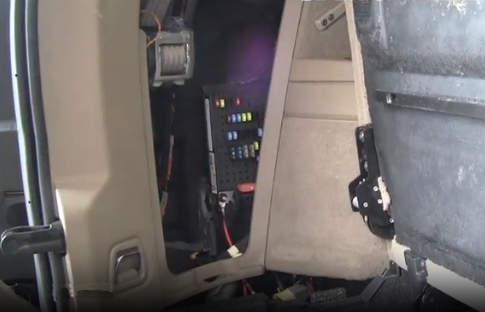

Bagażnik
W bagażniku po lewej stronie za zabezpieczeniem przedziału pasażerskiego mogą znajdować się jeszcze 2 bloki z bezpiecznikami i przekaźnikami.
Główne pudełko
Typ 1

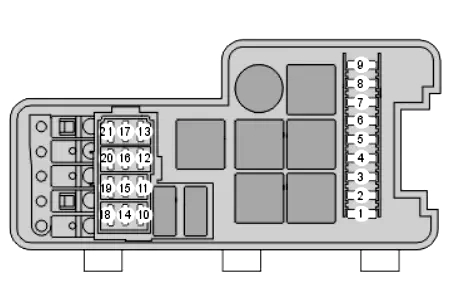

Schemat
Przeznaczenie
| 1 | 10A Światło cofania |
| 2 | 20A Światła postojowe, światła przeciwmgielne, oświetlenie bagażnika, oświetlenie tablicy rejestracyjnej, światła stopu |
| 3 | Akcesoria 15A (AEM) |
| 4 | Rezerwowe gniazdo |
| 5 | 10A Sprzęt elektroniczny REM |
| 6 | 7,5A System rozrywki dla tylnych siedzeń RSE (akcesoria) |
| 7 | Okablowanie 15 A (30 mocy) |
| 8 | 15A Gniazdo elektryczne w bagażniku |
| 9 | 20A Drzwi tylne, prawe: elektrycznie sterowana szyba, elektrycznie sterowana blokada szyby |
| 10 | 20A Drzwi tylne, lewe: elektrycznie sterowana szyba, elektrycznie sterowana blokada szyby |
| 11 | Rezerwowe gniazdo |
| 12 | Rezerwowe gniazdo |
| 13 | 15A Podgrzewacz filtra oleju napędowego |
| 14 | 15A Subwoofer, klimatyzacja tylna (A/C) |
| 15 | Rezerwowe gniazdo |
| 16 | Rezerwowe gniazdo |
| 17 | 5A Dodatkowy sprzęt audio |
| 18 | Rezerwowe gniazdo |
| 19 | 15A Wycieraczka tylna |
| 20 | Okablowanie 20 A (15 mocy) |
| 21 | Rezerwowe gniazdo |
| 22 | Rezerwowe gniazdo |
| 23 | 7,5A AWD |
| 24 | Rezerwowe gniazdo |
| 25 | Rezerwowe gniazdo |
| 26 | 5A Pomoc przy parkowaniu |
| 27 | 30 A Bezpiecznik główny: wiązka przewodów do przyczepy, asystent parkowania, napęd na wszystkie koła |
| 28 | 15A Zamek centralny (PCL) |
| 29 | 25A Oświetlenie przyczepy, lewe: światła pozycyjne, kierunkowskazy |
| 30 | 25A Oświetlenie przyczepy, prawe: światło hamowania, tylne światła przeciwmgielne, kierunkowskazy |
| 31 | 40A Bezpiecznik główny |
| 32 | Rezerwowe gniazdo |
| 33 | Rezerwowe gniazdo |
| 34 | Rezerwowe gniazdo |
| 35 | Rezerwowe gniazdo |
| 36 | Rezerwowe gniazdo |
| 37 | 20A Ogrzewana tylna szyba |
| 38 | Elektrycznie podgrzewana tylna szyba |
Typ 2
Zdjęcie poglądowe
Schemat
Przeznaczenie
| F1 | 10A Wielofunkcyjna jednostka sterująca 2, oświetlenie wewnętrzne – oświetlenie bagażnika |
| F2 | 10A Tylne światła przeciwmgielne |
| F3 | 15A Światła stopu |
| F4 | 10A Światła cofania |
| F5 | 5A Odszraniacz tylny, przekaźnik mocy złącza elektrycznego przyczepy |
| F6 | 10A Otwieracz tylnych drzwi |
| F7 | 15A Złącze zasilania akcesoriów – bagażnik |
| F8 | 15A Centralny zamek-ryglowanie tylnych bocznych drzwi/klapy tylnej/korka wlewu paliwa |
| F9 | Złącze elektryczne przyczepy 20A |
| F10 | Wzmacniacz antenowy 5A |
| F11 | 15A Akcesoria |
| F12 | 15A Silnik wycieraczki tylnej szyby |
| F13 | 15A System audio, klimatyzacja/ogrzewanie – tył |
| F14 | 7,5A Światła stopu |
| F15 | Złącze elektryczne przyczepy 20A |
| F 16 | rezerwa |
| F17 | 7,5 A Podgrzewacz filtra paliwa (Diesel), jednostka sterująca blokadą mechanizmu różnicowego |
| F18 | 15A Podgrzewacz filtra paliwa (diesel) |
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Przekaźnik przerywanej wycieraczki tylnej |
| 5 | Przekaźnik dwupaliwowy |
| 6 | Przekaźnik ECM klimatyzacji – klimatyzacja tylna |
| 7 | Przekaźnik siłownika tylnych drzwi |
| 8 | Nieużywany (2002) |
| 9 | Przekaźnik siłownika blokady wlewu paliwa – otwarty |
| 10 | — |
| 11 | Przekaźnik centralnego zamka, prawe tylne drzwi – odblokowanie |
| 12 | — |
| 13 | — |
| 14 | Przekaźnik silnika wycieraczki tylnej |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Zworka – światła stopu |
| 20 | Sweter – wymiary tylne |
| 21 | Sweter – wymiary tylne |
| 22 | Zworka-złącze zasilania dodatkowego wyposażenia w bagażniku |
| 23 | Skoczek – światła przeciwmgielne |
| 24 | — |
| 25 | Przekaźnik tylnego światła przeciwmgłowego – przyczepa |
| 26 | Przekaźnik tylnych świateł przeciwmgłowych |
| 27 | Przekaźnik świateł hamowania |
| 28 | Przekaźnik świateł cofania |
| 29 | Przekaźnik centralnego zamka tył – podwójny zamek |
| 30 | Przekaźnik centralnego zamka drzwi tylnych lewych – odblokowanie |
| 31 | Przekaźnik siłownika blokady wlewu paliwa – zamknięcie, przekaźnik centralnego zamka – tylne drzwi – zamknięcie (2002) |
| 32 | Przekaźnik podgrzewacza filtra paliwa (Diesel) |
| 33 | — |
| 34 | Przekaźnik odszraniacza tylnego |
| 35 | System nagłośnienia |
| 36 | Przekaźnik zasilania złącza wyposażenia elektrycznego przyczepy |
Dodatkowe pudełko
Zainstalowany obok głównego.
Schemat
Oznaczenie
- 5A Przekaźnik ogrzewania tylnych siedzeń i masażu przednich siedzeń
- 15A Ogrzewane tylne siedzenie kierowcy
- 15A Ogrzewanie tylnego siedzenia po stronie pasażera
- 10A Wentylacja/masaż przednich siedzeń
- rezerwa
- rezerwa
W niektórych modelach skrzynka bezpieczników zasilania jest zainstalowana na dodatnim zacisku akumulatora.
Do tej publikacji przygotowaliśmy również na naszym kanale film. Oglądaj i subskrybuj.
Masz coś do dodania lub wiesz jak ulepszyć materiał – napisz w komentarzach.
