Ciągnik siodłowy Volvo VN produkowany jest od 1996 roku z różnymi modyfikacjami i zmianami, określanymi jako VNL, VNM, VHD itp. W naszym artykule przedstawimy opis bezpieczników i przekaźników Volvo VNL wraz ze schematem skrzynki bezpieczników i ich lokalizacją . Zwróć uwagę na bezpiecznik zapalniczki.
Skrzynka bezpieczników i przekaźników

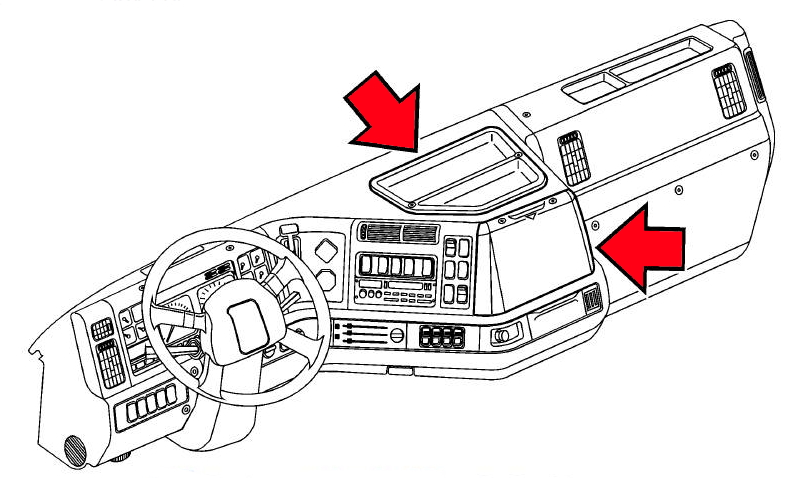

Wszystkie modele Volvo VN charakteryzują się wspólnym umiejscowieniem głównej skrzynki bezpieczników i przekaźników, w centralnej części panelu. Aby się do niego dostać należy zdjąć osłonę zabezpieczającą.

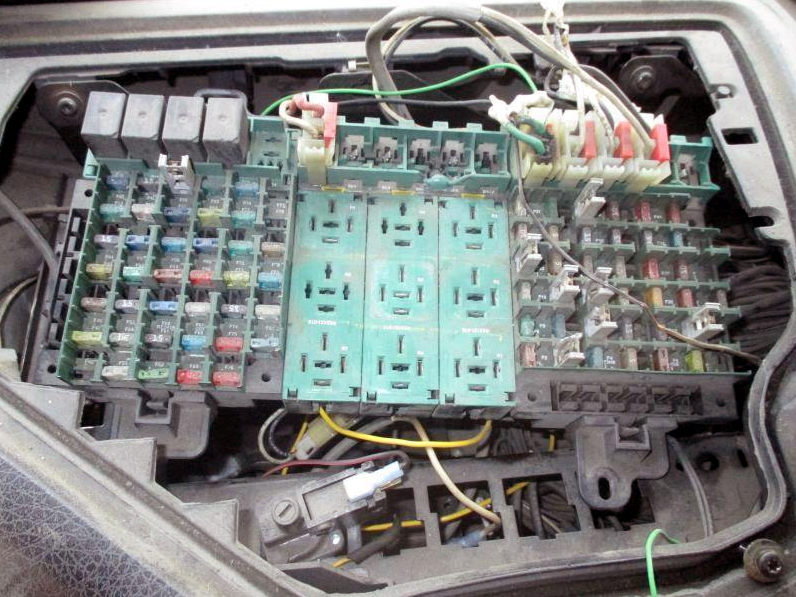

Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak:

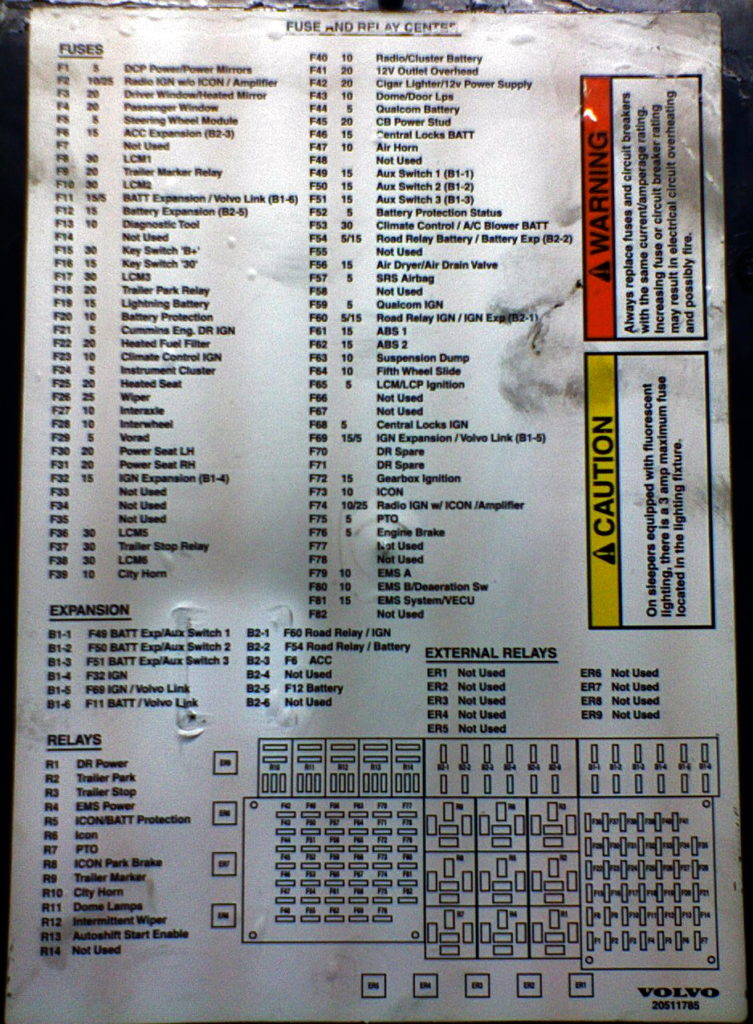

Sprawdź przeznaczenie bezpieczników i przekaźników na podstawie schematu znajdującego się z tyłu pokrywy ochronnej lub innej dokumentacji technicznej.

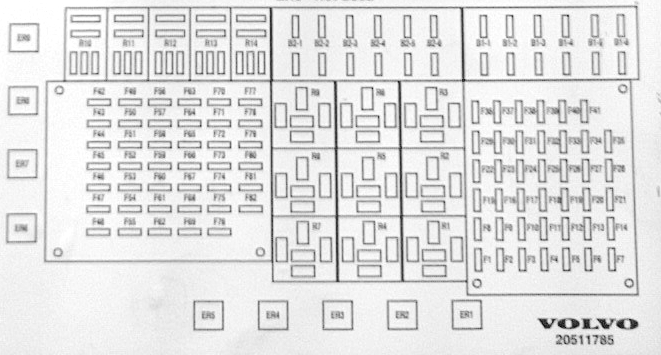

Schemat
Opis
Bezpieczniki
| 1 | sterownik w drzwiach kierowcy (zamki, elektrycznie sterowane szyby, lusterka) |
| 2 | radio, CD, wzmacniacz |
| 3 | elektrycznie sterowane ogrzewanie szyby i lusterek kierowcy |
| 4 | podnośnik szyby pasażera |
| 5 | moduł sterujący kolumny kierownicy |
| 6 | wyposażenie opcjonalne (rozszerzenie akcesoriów) |
| 7 | nieużywany |
| 8 | moc nr 1 modułu sterującego oświetleniem (LCM) |
| 9 | oświetlenie przyczepy, przekaźnik znacznika przyczepy |
| 10 | zasilacz nr 2 modułu sterującego oświetleniem (LCM) |
| 11 | akumulator/Volvo Link |
| 12 | przekaźnik drogowy / akumulator |
| 13 | złącze diagnostyczne |
| 14 | Qualcom |
| 15 | zacisk kluczyka zapłonu „B” |
| 16 | końcówka kluczyka zapłonu „30” |
| 17 | zasilacz nr 3 modułu sterującego oświetleniem (LCM) |
| 18 | przekaźnik parkowania przyczepy |
| 19 | oświetlenie w komorze baterii |
| 20 | moduł zabezpieczający akumulator przed rozładowaniem |
| 21 | Silnik Cummins DR |
| 22 | Filtr paliwa |
| 23 | oświetlenie klimatyzacji |
| 24 | panel |
| 25 | ogrzewanie siedzenia |
| 26 | wycieraczki |
| 27 | blokada mechanizmu różnicowego |
| 28 | blokada koła |
| 29 | przygotowanie aparatu / Body Builder Ignition Z |
| 30 | elektrycznie sterowany fotel kierowcy |
| 31 | elektrycznie sterowany fotel pasażera |
| 32 | przedłużenie zapłonu |
| 33 | światła do pługu śnieżnego LH |
| 34 | centralne napompowanie opon |
| 35 | światła pługu śnieżnego RH |
| 36 | zapalniczka |
| 37 | oświetlenie kokpitu |
| 38 | – |
| 39 | stacja radiowa |
| 40 | zawieszenie (ECS) |
| 41 | róg powietrzny |
| 42 | Moduł sterowania oświetleniem zasilania nr 5 (LCM) |
| 43 | zatrzymuje się na przyczepie, przekaźnik |
| 44 | zasilacz nr 6 modułu sterującego oświetleniem (LCM) |
| 45 | klakson elektryczny |
| 46 | stałe (nieprzełączalne) zasilanie radia i urządzeń |
| 47 | główne zasilanie pieca/wentylatora klimatyzatora |
| 48 | centralny zamek |
| 49 | AUX1 |
| 50 | AUX2 |
| 51 | AUX3 |
| 52 | moduł zabezpieczający akumulator przed rozładowaniem |
| 53 | dodatkowe gniazdo 12 V |
| 54 | dodatkowy zasilacz nieprzełączalny |
| 55 | – |
| 56 | osuszacz powietrza, hamulce |
| 57 | poduszka powietrzna (SRS) |
| 58 | osie podnoszone/odwrotne nadwozie |
| 59 | Qualcomm / Powietrze wewnętrzne/zewnętrzne |
| 60 | sztafeta drogowa / konstruktor nadwozi Ign-Y/Ing. Do potęgi. |
| 61 | ABS |
| 62 | ABS |
| 63 | zawieszenie |
| 64 | blokada piątego koła |
| 65 | moduł sterowania oświetleniem (LCM) |
| 66 | kulturysta Ign-X |
| 67 | pompa płynu chłodzącego VED16 |
| 68 | centralny zamek |
| 69 | dodatkowe jedzenie |
| 70 | Vorad/ECS |
| 71 | nieużywany |
| 72 | zapłon do skrzyni – automatyczny |
| 73 | IKONA tylko z Cummins |
| 74 | radio z ikoną/wzmacniaczem |
| 75 | Przystawka odbioru mocy od WOM |
| 76 | Hamulec Jake, Hamulec silnikowy, Hamulec wydechowy |
| 77 | Allison dr |
| 78 | Bateria Allison |
| 79 | EMS A |
| 80 | EMS B/ Odpowietrzanie SW |
| 81 | System EMS/VECU |
| 82 | Moduł Body Builder |
| 90 | Pompa paliwowa |
| 91 | – |
| 92 | Lampy wewnętrzne |
Za zapalniczkę odpowiada bezpiecznik nr 36.
Przekaźnik
| 1 | PRZEKAŹNIK. DR |
| 2 | PRZEKAŹNIK. PARKOWANIE PRZYCZEPY |
| 3 | PRZEKAŹNIK. ZATRZYMANIE PRZYCZEPY |
| 4 | PRZEKAŹNIK. EMS |
| 5 | PRZEKAŹNIK. PODNIEŚ OŚ / SYGNAŁ COFANIA |
| 5A | PRZEKAŹNIK. Temp. Początek DR |
| 6A | PRZEKAŹNIK. Temp. Uruchom IGN |
| 7 | PRZEKAŹNIK. WOM |
| 9 | ZNACZNIK PRZEKAŹNIKA PRZYCZEPY |
| 10 | PRZEKAŹNIK. RÓG MIASTA |
| 11 | PRZEKAŹNIK. LAMPY KOPUŁKOWE / DRZWIOWE |
| 12 | PRZEKAŹNIK. WYcieraczka przerywana |
| 13 | PRZEKAŹNIK. AUTOPRZEŁĄCZENIE |
| 13_1 | PRZEKAŹNIK. ALLISON START WŁĄCZONY |
| 14 | PRZEKAŹNIK. ALLISON AUTONEUTRALNY |
| 14_1 | PRZEKAŹNIK. Hamulec postojowy TAS |
| 15 | PRZEKAŹNIK. MOC ALLISON |
| 16 | PRZEKAŹNIK. BODY BUILDER ZDALNA PRZEPUSTNICA INC |
| 17 | PRZEKAŹNIK. ZDALNA PRZEPUSTNICA BODY BUILDER DEC |
| 18 | PRZEKAŹNIK. WEJŚCIE HAMULCA SERWISOWEGO ALLISON |
| 20 | PRZEKAŹNIK. KONSTRUKTOR NADWOZI ALLISON1 |
| 21 | PRZEKAŹNIK. KONSTRUKTOR NADWOZI ALLISON2 |
| 26 | PŁUG ODŚNIEŻNY LH ER8 |
| 27 | PŁUG ODŚNIEŻNY RH ER9 |
| 28 | WEJŚCIE LCM PŁUGA ŚNIEŻNEGO7 |
| 29 | PRZEKAŹNIK ZASILANIA 1 AKUMULATOR |
| 30 | PRZEKAŹNIK MOCY 2 ZAPŁONU |
| 31 | PRZEKAŹNIK MOCY 3 ZAPŁONU |
| 32 | PRZEKAŹNIK ZASILANIA 4 AKCESORIA |
| 33 | Przekaźnik. ER9 Zmotoryzowane lusterko IN |
| 33A | Przekaźnik. ER8 Zmotoryzowane lusterko OUT |
| 34 | Rower ER8 ECS |
| 35 | MEIIR ER3 |
| 36 | Przekaźnik. ER7 Okno elektryczne „W GÓRĘ” |
| 37 | Przekaźnik. ER6 Okno elektryczne „W DÓŁ” |
| 38 | Dachowe lampy obrysowe ER2 |
| 39 | Przekaźnik sypialny HVAC na wiązce przewodów |
| 40 | PRZEKAŹNIK ROZRUSZNIKA |
| 41 | PRZEKAŹNIK. HAMULEC POSTOJOWY |
| 42 | PRZEKAŹNIK PODGRZEWANIA SILNIKA |
| 43 | Przekaźnik, bocznik |
| 44 | Przekaźnik, zabezpieczenie akumulatora ER8 |
Schemat połączeń Volvo vnl
Potrzebujesz więcej informacji na temat schematu połączeń Volvo VN? Przestudiuj tę instrukcję: „ pobierz ”.
Jeśli masz jakieś pytania – zadaj je w komentarzach.
