Pierwsza generacja Volvo S40 była produkowana w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 w sedanie S40 i kombi V40 . W tym czasie model został zmodernizowany (zmiana stylizacji). W naszym materiale znajdziesz opis bezpieczników i przekaźników Volvo S40 wraz ze schematami skrzynek bezpiecznikowych, ich zdjęciami oraz lokalizacją. Pokażmy bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników

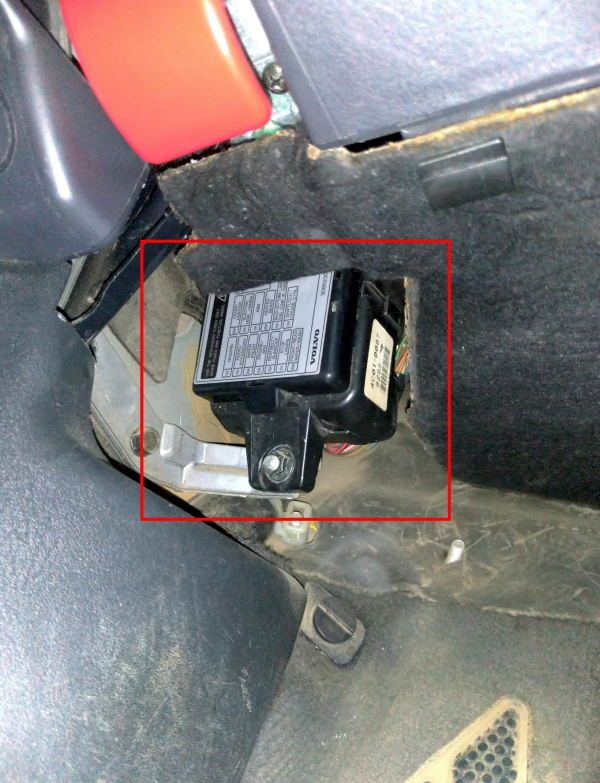

W kabinie pasażerskiej główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, po stronie kierowcy.
Aby uzyskać dostęp, należy zdjąć osłonę ochronną. Sam blok będzie wyglądał mniej więcej tak:
Sprawdź oznaczenia elementów na podstawie swoich schematów wydrukowanych na okładce bloków.

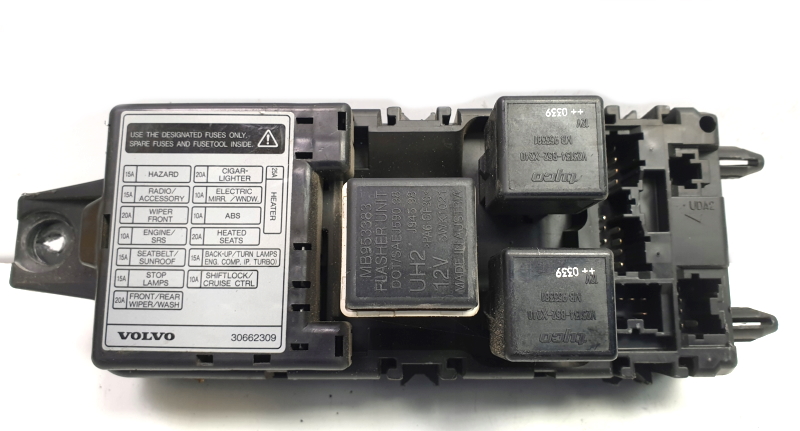

Zdjęcie poglądowe schematu

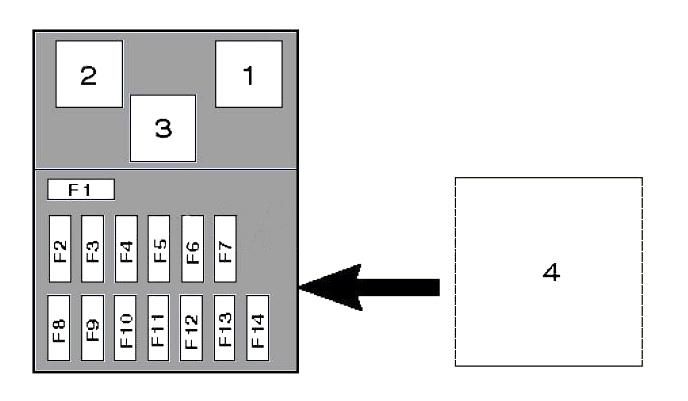

Schemat
Opis
Typ 1
| 1 | Przekaźnik odszraniacza tylnego |
| 2 | Przekaźnik silnika wentylatora nagrzewnicy |
| 3 | Przekaźnik-przerywacz kierunkowskazów |
| 4 | Przekaźnik opóźnienia wyłączenia lampki wewnętrznej |
| F1 | (25A) Silnik wentylatora chłodzącego, klimatyzator |
| F2 | (20A) Zapasowe |
| F3 | (10A) Zapasowe |
| F4 | (10A) Światła cofania, światła stopu, kontrola trakcji, elektroniczna jednostka sterująca skrzynią biegów, lampka oświetlenia przełącznika skrzyni biegów |
| F5 | (10A) Tempomat, włącznik świateł stop, lampka zmiany biegów |
| F6 | (20 A) Ogrzewanie siedzeń, tylne lampy wewnętrzne, oświetlenie tablicy rejestracyjnej, oświetlenie włącznika świateł, światła przeciwmgielne/światła i światła przeciwmgielne/przełączniki świateł, reostat oświetlenia zestawu wskaźników |
| F7 | (10A) Oświetlenie wyłącznika zamka drzwi, zestaw wskaźników, kierunkowskazy, światła do jazdy dziennej, komputer pokładowy, opóźnienie wyłączenia lampki wewnętrznej |
| F8 | (20A) Alarm |
| F9 | (15A) System audio, elektrycznie sterowane lusterka zewnętrzne, elektrycznie sterowane szyby, elektrycznie sterowana antena |
| F10 | (10A) Silnik wycieraczek i pompa spryskiwacza tylnej szyby (5-drzwiowe) |
| F11 | (10A) System SRS, zamek centralny, immobilizer, przekaźnik układu sterowania silnikiem, wyłącznik odcięcia paliwa (diesel) |
| F12 | (15A) Szyberdach, odmrażacze tylnej szyby/lusterek, reflektory i kierunkowskaz, lampa w osłonie przeciwsłonecznej |
| F13 | (15A) Światła postojowe, zasilanie gniazda diagnostycznego, regulacja zasięgu reflektorów, zapalniczka samochodowa |
| F14 | (20A) Silnik wycieraczek szyby przedniej i włącznik wycieraczek, wycieraczki reflektorów, pompa spryskiwacza |
Za zapalniczkę odpowiada bezpiecznik nr 13.
Typ 2
| 1 | Przekaźnik odszraniania lusterek zewnętrznych/przekaźnik odszraniania tylnego |
| 2 | Przekaźnik klimatyzacji |
| 3 | Przekaźnik-przerywacz kierunkowskazów |
| F1 | 25A Nagrzewnica/klimatyzator |
| F2 | Złącze akcesoriów 10A/20A, zapalniczka samochodowa |
| F3 | 10A/20A System antykradzieżowy, centralny zamek, elektrycznie sterowane fotele, elektrycznie sterowane szyby, podgrzewane lusterka zewnętrzne |
| F4 | 10A Układ przeciwblokujący (ABS), wielofunkcyjna jednostka sterująca |
| F5 | 20A Ogrzewanie siedzenia |
| F6 | 15A Układ przeciwblokujący (ABS), kierunkowskazy/układ zabezpieczający przed kradzieżą, wielofunkcyjna jednostka sterująca, światła cofania |
| F7 | 10A System antykradzieżowy, system sterowania automatyczną skrzynią biegów, zamek centralny, system tempomatu, system zarządzania silnikiem (LPG), kierunkowskazy w zestawie wskaźników, włącznik świateł, system ostrzegania o zapięciu pasów bezpieczeństwa, system SRS |
| F8 | 15A/20A Zabezpieczenie przed kradzieżą, centralny zamek, kierunkowskazy/alarm |
| F9 | 15A System audio |
| F10 | 20A Środek do czyszczenia reflektorów, wycieraczka/spryskiwacz przedniej szyby |
| F11 | 10A Układ sterowania automatyczną skrzynią biegów, centralny zamek, układ sterowania silnikiem, immobilizer, zestaw wskaźników, system SRS |
| F12 | 15A Sygnał dźwiękowy antywłamaniowy, odmgławiacz tylnej szyby, nagrzewnica/klimatyzator, oświetlenie wewnętrzne, wielofunkcyjna jednostka sterująca, system ostrzegania o zapięciu pasów bezpieczeństwa, szyberdach |
| F13 | 15A Złącze diagnostyczne (DLC), światła stopu |
| F14 | 20A Układ wycieraczek reflektorów, układ spryskiwaczy/wycieraczek tylnej szyby |
Bezpiecznik nr 2 odpowiada za zapalniczkę.
Skrzynka przekaźników

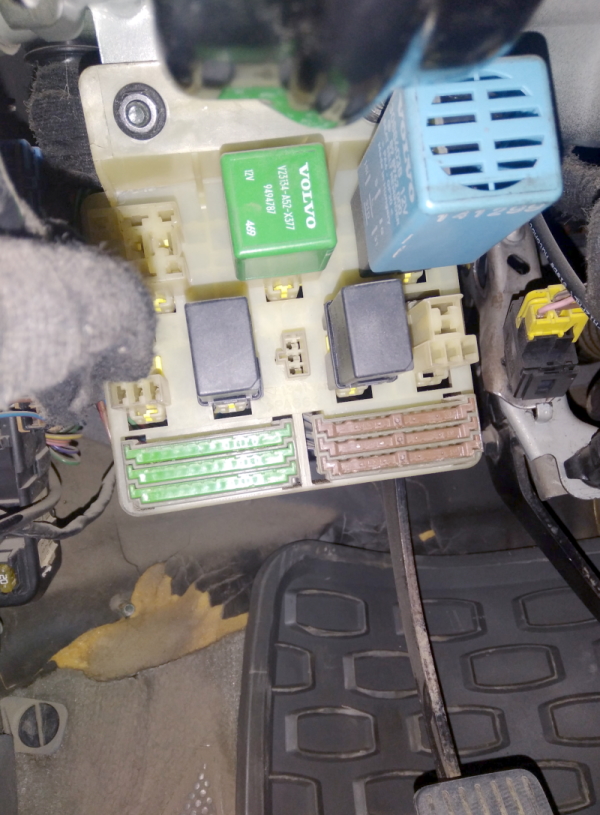

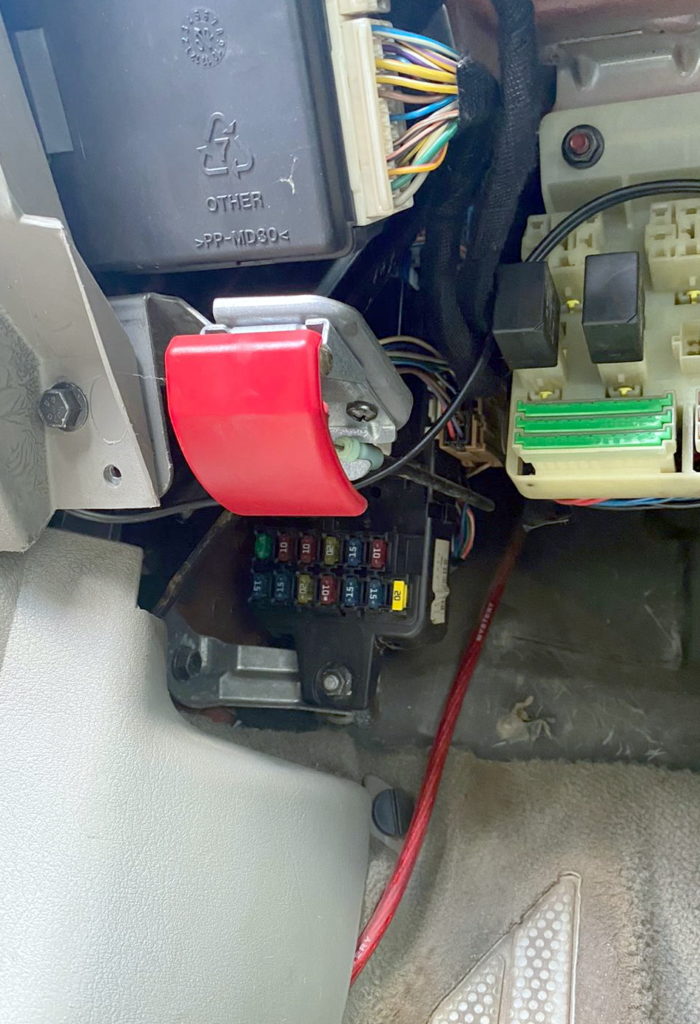

Jest on również montowany pod tablicą rozdzielczą, nieco na prawo od skrzynki bezpieczników i przekaźników.
Zdjęcie poglądowe

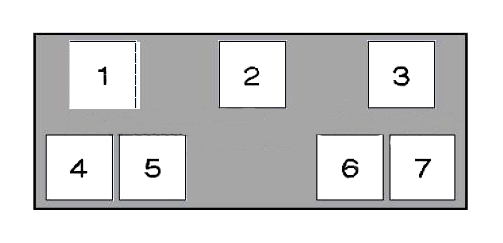

Schemat
Przeznaczenie
Typ 1
- Przekaźnik 1 zamek centralny
- Przekaźnik 2 centralnego zamka, tylne drzwi
- Przekaźnik wycieraczki/spryskiwacza tylnej szyby
- –
- Przekaźnik okna elektrycznego
- Przekaźnik rozrusznika (immobilizer)
- –
Typ 2
- —
- Przekaźnik zamka pokrywy bagażnika/tylnej klapy – ^05/00, jeśli jest na wyposażeniu
- Przekaźnik ostrzegawczy pasa bezpieczeństwa/przekaźnik ostrzegający o pozostawieniu klucza
- Przekaźnik rozrusznika – 06/00^
- Przekaźnik okna elektrycznego
- Przekaźnik rozrusznika – ^05/00
- —
Komora silnika
Pod maską, w komorze silnika, główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok listwy i jest przykryta pokrywą ochronną.
Typ 1

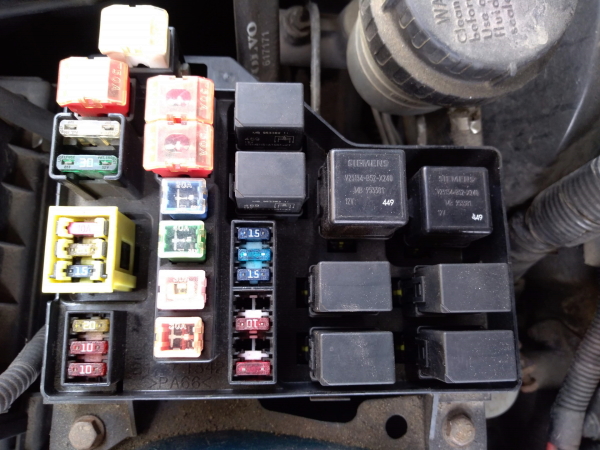

Zdjęcie

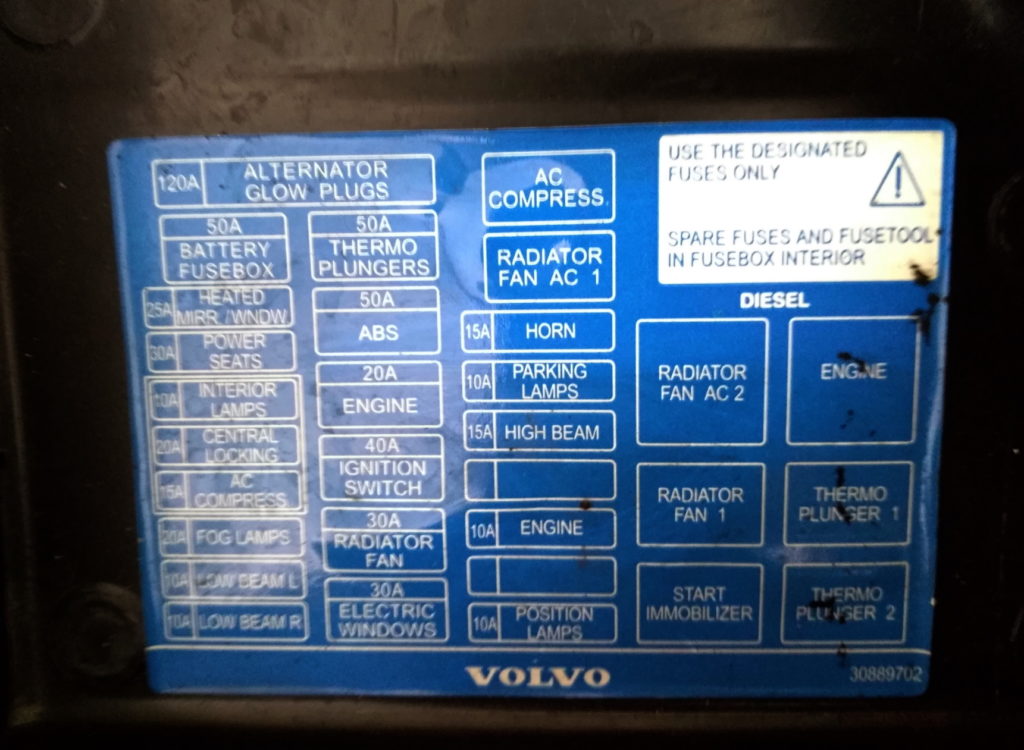

Zdjęcie poglądowe obwodu z pokrywy bloku

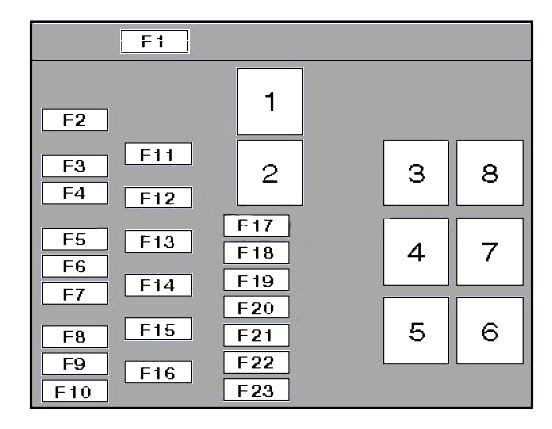

Schemat
Oznaczenie
opcja 1
| 1 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| 2 | Przekaźnik silnika przełączającego wlot powietrza (A/C) |
| 3 | — |
| 4 | Przekaźnik silnika wentylatora chłodzącego |
| 5 | przekaźnik reflektorów |
| 6 | Przekaźnik silnika wentylatora skraplacza klimatyzacji |
| 7 | Przekaźnik antykradzieżowy (klakson) |
| 8 | Przekaźnik ECM |
| F1 | 120A Alternator, zasilanie bezpieczników 2,4,5,6 i 7, pompa powietrza wylotowego, świece żarowe (diesel) |
| F2 | 40A Zasilanie skrzynki bezpieczników pod deską rozdzielczą |
| F3 | 25A Odszraniacz tylnej szyby, odmrażacz lusterka wstecznego |
| F4 | 20A Klakson, światła przeciwmgielne, dioda antykradzieżowa |
| F5 | 10A Zasilanie pilota centralnego zamka, pamięć systemu audio, komputer pokładowy, zestaw wskaźników, immobilizer, zegar, lampy wewnętrzne, tylne światła pozycyjne, lampki zapłonu/bagażnika/schowka na rękawiczki |
| F6 | 20A Siłowniki zdalnego sterowania centralnym zamkiem i wskaźnik usterek |
| F7 | — |
| F8 | — |
| F9 | 10A Sprężarka klimatyzacji |
| F10 | 10A Światła stopu |
| F11 | 40A Stacyjka, tempomat, zawór ograniczający paliwo |
| F12 | 50A ABS |
| F13 | 20A Elementy silnika |
| F14 | 20A Światła mijania/drogowe |
| F15 | 30A Wentylator chłodzący, wentylator skraplacza AC |
| F 16 | 30A Elektryczne szyby przednie i tylne |
| F17 | 10A Pompa paliwa (benzyna) |
| F18 | 10A Podgrzewacz czujnika tlenu |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | Elektroniczna jednostka sterująca ABS 10A |
Opcja 2
| 1 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| 2 | Przekaźnik silnika wentylatora chłodzącego 2 (Diesel) |
| 3 | Przekaźnik silnika wentylatora chłodzącego 1 |
| 4 | Przekaźnik pompy paliwa (Melco 1) |
| 5 | Przekaźnik rozrusznika |
| 6 | Przekaźnik silnika wentylatora skraplacza klimatyzacji (benzyna) |
| 7 | Przekaźnik silnika wentylatora chłodzącego 2 (EMS 2000) |
| 8 | Przekaźnik układu zarządzania silnikiem (Diesel i EMS 2000) |
| F1 | (120A) Alternator, F2-7, świece żarowe, silnik pompy powietrza wylotowego |
| F2 | (40A/50A) Skrzynka bezpieczników/przekaźników, tablica rozdzielcza 1 (F1-2, F8 i F13) |
| F3 | (25A) Odszraniacz lusterek zewnętrznych, odmrażacz tylnej szyby |
| F4 | (20A/30A) System antykradzieżowy, elektrycznie sterowane fotele, światła przeciwmgielne, klakson i światła przeciwmgielne |
| F5 | (10A) System antykradzieżowy, system audio, zamek centralny, immobilizer, zestaw wskaźników, lampy wewnętrzne |
| F6 | (20A) Zabezpieczenie przed kradzieżą, centralny zamek, zabezpieczenie przed sabotażem drzwi tylnych |
| F7 | (15A/20A) klimatyzator |
| F8 | (20A) Alternator (B4184SM), światła przeciwmgielne, światła przeciwmgielne |
| F9 | (10A/15A) Klimatyzacja, reflektor lewy – światła mijania, wielofunkcyjna jednostka sterująca |
| F10 | (10A/15A) Wielofunkcyjna jednostka sterująca, prawy reflektor – światła mijania, światła stopu |
| F11 | (40A/50A) Podgrzewacz płynu chłodzącego (Diesel), wyłącznik zapłonu |
| F12 | (50A) Układ przeciwblokujący (ABS) |
| F13 | (20A) Sterowanie silnikiem |
| F14 | (40A) Wyłącznik zapłonu |
| F15 | (30A) Układ klimatyzacji, silnik wentylatora chłodzącego |
| F 16 | (30A) Elektryczne szyby |
| F17 | (15A) Zabezpieczenie przed kradzieżą, klakson |
| F18 | (10A) Lampy przednie/tylne |
| F19 | (15A) Reflektor lewy – światło drogowe, wielofunkcyjna jednostka sterująca, reflektor prawy – światło drogowe |
| F20 | (15A) Pompa paliwa |
| F21 | (10A/20A) Sterowanie silnikiem |
| F22 | (15A) Alternator, pompa podciśnieniowa wspomagania hamulców (modele benzynowe z turbodoładowaniem i automatyczną skrzynią biegów) |
| F23 | (10A) Sterowanie zasięgiem reflektorów |
Typ 2

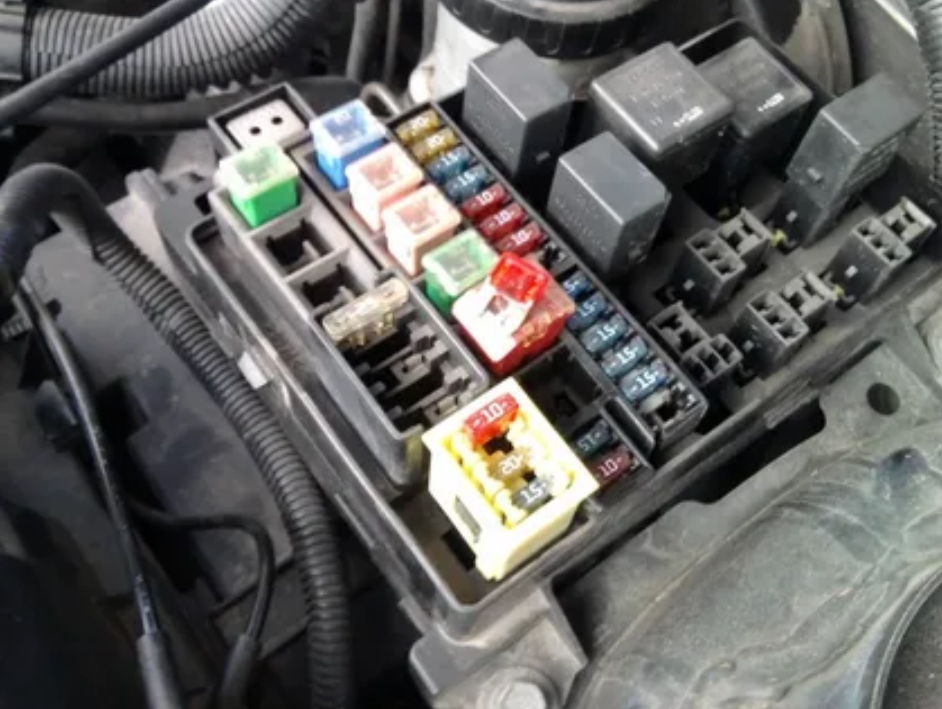

Zdjęcie poglądowe

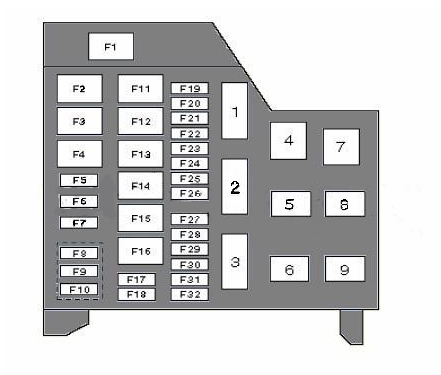

Schemat
Opis
| 1 | Przekaźnik silnika wentylatora chłodzącego 1 |
| 2 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| 3 | Przekaźnik silnika wentylatora skraplacza klimatyzacji |
| 4 | Przekaźnik silnika wentylatora chłodzącego 2 (Diesel, Turbo i EMS2000) |
| 5 | — |
| 6 | Przekaźnik pompy próżniowej wspomagania hamulców (EMS 2000 Turbo z automatyczną skrzynią biegów) |
| 7 | Przekaźnik sterujący silnikiem |
| 8 | Przekaźnik klaksonu |
| 9 | Przekaźnik podgrzewacza płynu chłodzącego 2 (Diesel) |
| F1 | Alternator 120A (Diesel), F2-10, świece żarowe |
| F2 | Skrzynka bezpieczników/przekaźników 40A, tablica przyrządów 1 (F1-2, F8 i F13) |
| F3 | Przekaźnik 1 podgrzewacza wody 30 A (Diesel) |
| F4 | 30A Przekaźnik 2 podgrzewacza płynu chłodzącego (Diesel) |
| F5 | 25A Odszraniacz lusterek zewnętrznych, odmrażacz tylnej szyby |
| F6 | Fotel elektrycznie sterowany 25A (kierowcy) |
| F7 | Elektryczny fotel pasażera 25A |
| F8 | 10A Klimatyzacja, zabezpieczenie przed kradzieżą, centralny zamek, antena elektryczna, system zarządzania silnikiem (Melco), zestaw wskaźników, lampy wewnętrzne |
| F9 | 20A Zabezpieczenie przed kradzieżą, centralny zamek |
| F10 | 15A System audio |
| F11 | 20A Układ sterowania silnikiem, immobilizer |
| F12 | 30A Elektryczne lusterka zewnętrzne, elektrycznie sterowane szyby |
| F13 | 30A Silnik wentylatora chłodzącego |
| F15 | 50A Układ przeciwblokujący (ABS) |
| F 16 | — |
| F17 | 15A Podgrzewacz filtra paliwa (diesel), pompa paliwa (benzyna) |
| F18 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji 10 A (Diesel), przekaźnik 1/2 podgrzewacza wody (Diesel), układ zarządzania silnikiem |
| F19 | 20A Światła przeciwmgielne, światła przeciwmgielne |
| F20 | — |
| F21 | 15A Reflektor lewy – światło mijania |
| F22 | 15A Reflektor prawy – światło mijania |
| F23 | Lampy przednie/tylne 10A |
| F24 | 10A Regulacja zasięgu reflektorów, oświetlenie tablicy rejestracyjnej, położenie przód/tył |
| F25 | 10A System sterowania automatyczną skrzynią biegów, system zarządzania silnikiem (LPG) |
| F26 | Alternator 10A (Melco) |
| F27 | Złącze zasilania akcesoriów 15 A — z tyłu |
| F28 | 15A Reflektor lewy – światło drogowe, reflektor prawy – światło drogowe |
| F29 | 15A Róg |
| F30 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji 15 A/20 A, silnik wentylatora skraplacza klimatyzacji (Melco i EMS2000 Turbo) |
| F31 | 15A Pompa podciśnieniowa wspomagania hamulców (automatyczna skrzynia biegów) |
| F32 | — |
