Pierwsza generacja Volvo S80 była produkowana w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006 w nadwoziu TS . W tym czasie model został zaktualizowany. W tej publikacji znajdziesz opis bezpieczników i przekaźników Volvo s80 ze schematami skrzynek bezpiecznikowych, zdjęciami ich wykonania oraz lokalizacją. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, regionu dostawy oraz poziomu wyposażenia elektrycznego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa

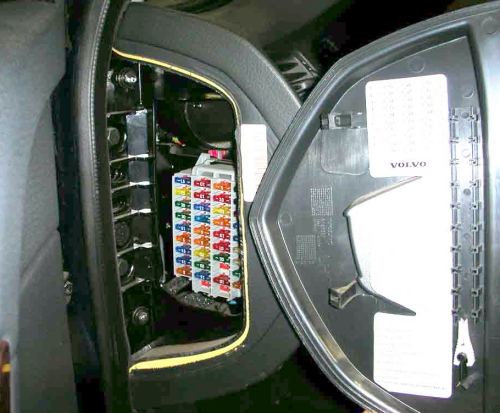

Na lewym końcu deski rozdzielczej, za osłoną ochronną, znajduje się pierwsza skrzynka bezpieczników.

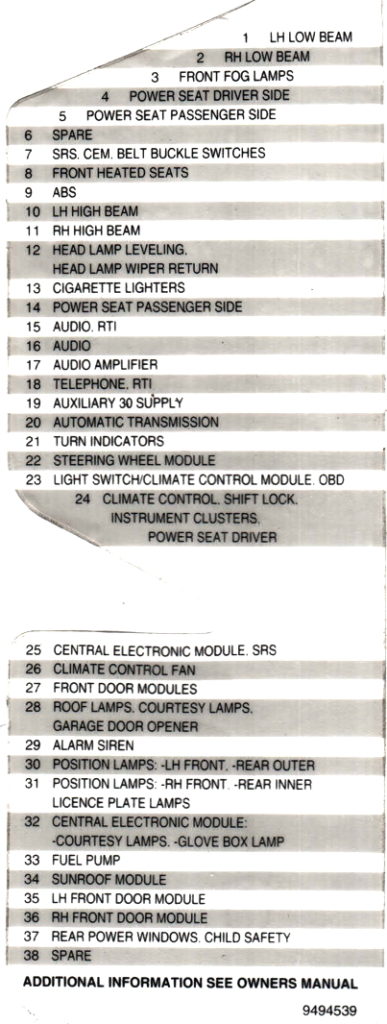

Sprawdź przeznaczenie elementów za pomocą swoich diagramów na okładce klocków.

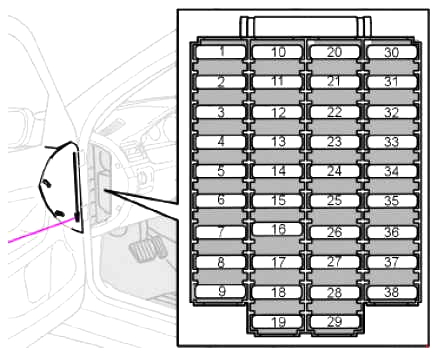

Schemat
Przeznaczenie
| F1 | (10A) Reflektor lewy – światło mijania |
| F2 | (10A) Reflektor prawy – światło mijania |
| F3 | (15A) Przekaźnik świateł mijania / Światła przeciwmgielne |
| F4 | (20A) Przekaźnik świateł drogowych / (30A) Fotel sterowany elektrycznie – strona kierowcy |
| F5 | (30A) Fotel elektrycznie sterowany – strona kierowcy / fotel pasażera elektrycznie sterowany |
| F6 | (30A) Elektrycznie sterowany fotel pasażera |
| F7 | (15A) Ogrzewanie przedniego siedzenia – lewy (5A) Pomocniczy przekaźnik zapłonu 1, wielofunkcyjny moduł sterujący 1, system SRS, system ostrzegania o zapięciu pasów bezpieczeństwa (^01/99) |
| F8 | (15A) Ogrzewanie przedniego siedzenia – prawe (25A) Ogrzewanie przedniego siedzenia |
| F9 | (5A) Układ ABS, jednostka sterująca położeniem kierownicy |
| F10 | (15A) Reflektor lewy – światło drogowe |
| F11 | (15A) Reflektor prawy – światło drogowe |
| F12 | (15A) Układ spryskiwaczy/wycieraczek reflektorów, regulacja zasięgu reflektorów |
| F13 | (20A) Gniazdo zapalniczki/ładowania |
| F14 | (5A) Fotel elektrycznie sterowany – strona pasażera, system SRS, system monitorowania pasów bezpieczeństwa |
| F15 | (5A) System audio, system nawigacji |
| F 16 | (20A) System audio |
| F17 | (30A) Wzmacniacz wyjściowy audio |
| F18 | (15A) Światła przeciwmgielne (10A) Telefon, system nawigacji |
| F19 | (10A) System nawigacji |
| F20 | (5A/15A) Akcesoria |
| F21 | (10A) Automatyczna skrzynia biegów |
| F22 | (20A) Kierunkowskazy/światła awaryjne (5A) Przełączniki w kierownicy – telefon/tempomat |
| F23 | (5A) Sterownik klimatyzacji/sterownik nagrzewnicy, włącznik świateł, gniazdo diagnostyczne, przełączniki na kierownicy |
| F24 | (10A) ECU klimatyzacji/nagrzewnicy, nagrzewnica pomocnicza, fotel sterowany elektrycznie – strona kierowcy, zestaw wskaźników |
| F25 | (10A) Stacyjka, wielofunkcyjna jednostka sterująca 1 |
| F26 | (30A) Jednostka sterująca silnika dmuchawy klimatyzacji/nagrzewnicy |
| F27 | (15A) Centralny zamek, kontrolki otwartych/niezabezpieczonych drzwi, elektrycznie sterowane/podgrzewane lusterka zewnętrzne, elektrycznie sterowane szyby, lampki lusterek bocznych |
| F28 | (10A) Wielofunkcyjna jednostka sterująca 3, oświetlenie wewnętrzne, lusterko kosmetyczne |
| F29 | (10A) Telefon (5A) Sygnał dźwiękowy antywłamaniowy |
| F30 | (10A) Lampa obrysowa przednia lewa, lampa obrysowa lewa tylna, lampa obrysowa lewa boczna |
| F31 | (10A) Pozycja przód/tył (RH), lampa pozycyjna prawa, oświetlenie tablicy rejestracyjnej |
| F32 | (10A) Wielofunkcyjna jednostka sterująca 1, oświetlenie wewnętrzne, lusterko kosmetyczne |
| F33 | (15A) Pompa paliwa |
| F34 | (15A) Właz |
| F35 | (25A) Przednia lewa strona – centralny zamek, elektrycznie sterowane szyby, elektrycznie sterowane lusterka boczne, kontrolki otwarcia/niecałkowitego zamknięcia drzwi |
| F36 | (25A) Przednia prawa strona – centralny zamek, elektrycznie sterowane szyby, elektrycznie sterowane lusterka boczne, kontrolki otwarcia/niecałkowitego zamknięcia drzwi |
| F37 | (30A) Silniki tylnej szyby, zabezpieczające przed niezamierzonym zamkiem drzwi – tylna klapa |
| F38 | (5A) Klakson zabezpieczający przed kradzieżą |
Za zapalniczkę odpowiada bezpiecznik nr 13.
Skrzynka przekaźników

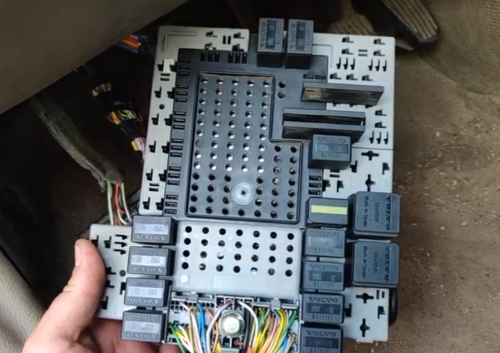

Ta skrzynka przekaźników jest instalowana pod panelem we wczesnych modelach Volvo s80. Znany również jako centralny moduł elektroniczny CEM. Wygląda tak:

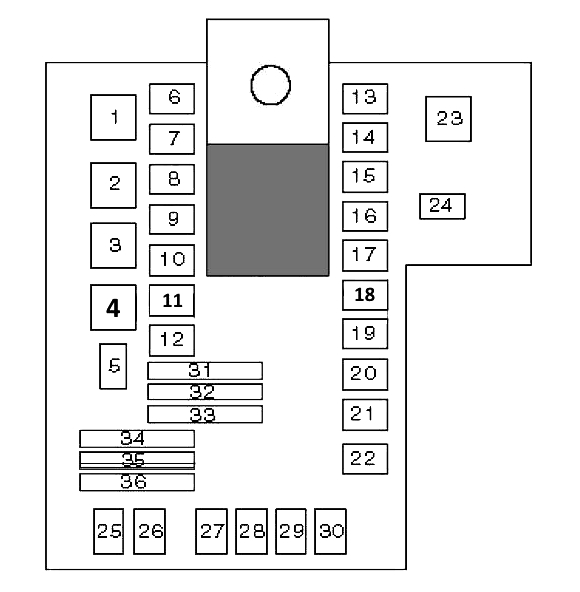

Schemat
Opis
| 1 | — |
| 2 | Pomocnicze obwody zapłonowe |
| 3 | Główne obwody zapłonowe |
| 4 | — |
| 5 | — |
| 6 | elektrycznie sterowane szyby – zamykanie, lewe tylne drzwi |
| 7 | elektrycznie sterowana szyba – otwierana, lewe tylne drzwi |
| 8 | wyłączenie silników elektrycznych podnośników szyb tylnych, zabezpieczenie drzwi przed przypadkowym otwarciem – drzwi tylne |
| 9 | reflektory świateł drogowych |
| 10 | Lampy obrysowe |
| 11 | System oświetlenia dziennego |
| 12 | światła mijania |
| 13 | Przekaźnik podnośnika szyb – zamknięcie, prawe tylne drzwi |
| 14 | Przekaźnik okna elektrycznego – otwarte, tylne drzwi prawe |
| 15 | Pomocniczy przekaźnik zapłonu 2 |
| 16 | układ sterowania skrzynią biegów |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Telematyka |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Światła przeciwmgielne |
| 28 | Przekaźnik pompy paliwa |
| 29 | — |
| 30 | Przekaźnik wycieku paliwa |
| 31 | Zworka – kierunkowskazy lewe |
| 32 | Zworka – prawy kierunkowskaz |
| 33 | — |
| 34 | Zworka – światła mijania |
| 35 | — |

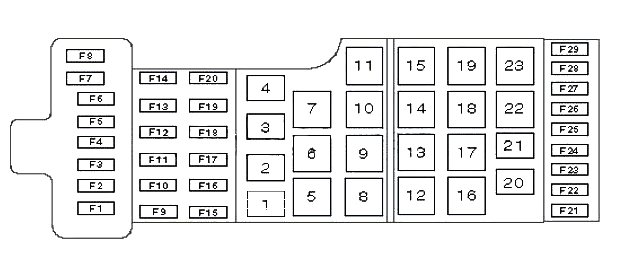

Komora silnika
Po lewej stronie komory silnika, obok stojaka, znajduje się skrzynka z bezpiecznikami i przekaźnikami. Istnieje kilka wersji tego bloku.

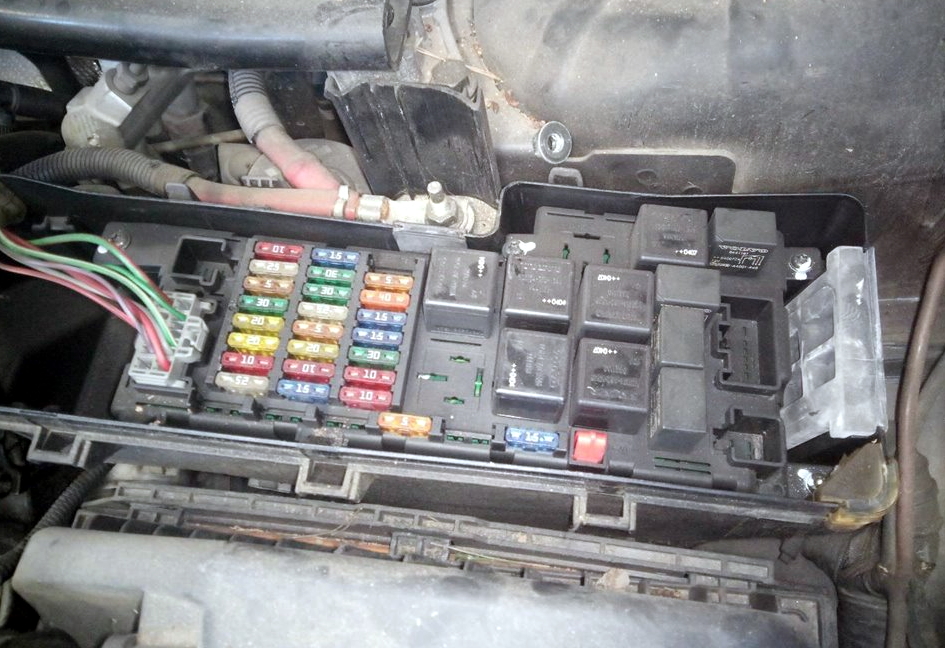

Typ 1
Zdjęcie
Schemat
Oznaczenie
| 1 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| 2 | — |
| 3 | — |
| 4 | Przekaźnik klaksonu |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej |
| 6 | — |
| 7 | — |
| 8 | Przekaźnik przerywający pracę wycieraczki przedniej szyby |
| 9 | Przekaźnik podgrzewacza płynu chłodzącego 1 (Diesel) |
| 10 | Przekaźnik podgrzewacza płynu chłodzącego 2 (Diesel) |
| 11 | Przekaźnik pompy spryskiwacza szyby przedniej |
| 12 | — |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | Przekaźnik świecy żarowej |
| 17 | — |
| 18 | — |
| 19 | Przekaźnik sterujący silnikiem |
| 20 | — |
| 21 | — |
| 22 | — |
| 23 | Przekaźnik rozrusznika |
| F1 | (60A) Świece żarowe |
| F2 | (60A) F16(1998), skrzynka bezpieczników/przekaźnik – tablica przyrządów 1 (F32-38), przekaźnik lampy przedniej/tylnej |
| F3 | (60A) F9-10, skrzynka bezpieczników/tablica przyrządów z przekaźnikami 1 (F3-6 i F16-19), przekaźnik głównego obwodu zapłonowego, przekaźnik pomocniczego obwodu zapłonowego 2 |
| F4 | (60A) F11-13, skrzynka bezpieczników/przekaźników – deska rozdzielcza 1 (F20-28) |
| F5 | — |
| F6 | — |
| F7 | (60A) F17-18, jednostka sterująca silnika wentylatora chłodzącego |
| F8 | Nieużywane (1998) |
| F9 | (20A) Przekaźnik świateł drogowych |
| F10 | (15A) Przekaźnik świateł mijania |
| F11 | (5A) Światła stopu |
| F12 | (25A) Wycieraczka szyby przedniej |
| F13 | (15A) Układ spryskiwaczy/wycieraczek reflektorów, przekaźnik pompy spryskiwacza szyby przedniej |
| F14 | — |
| F15 | Nieużywane (1998) |
| F 16 | (15A) Sygnał dźwiękowy (1998) |
| F17 | (25A) Dodatkowa grzałka |
| F18 | (25A) Akcesoria |
| F19 | (30A) Układ przeciwblokujący (ABS) |
| F20 | (30A) Układ przeciwblokujący (ABS) |
| F21 | (25A) Rozrusznik |
| F22 | (5A) Moduł sterujący silnika (ECM), przekaźnik układu zarządzania silnikiem |
| F23 | Nieużywane (1998) |
| F24 | (20A) Czujnik położenia pedału przyspieszenia, TCM (1998), klimatyzacja |
| F25 | (20A) Sterowanie silnikiem, świece żarowe, układ klimatyzacji, podgrzewacz płynu chłodzącego (Diesel), nagrzewnica wentylacji skrzyni korbowej (Diesel) |
| F26 | (15A) Sterowanie silnikiem |
| F27 | (20A) Podgrzewane czujniki tlenu |
| F28 | (15A) Układ zarządzania silnikiem, nagrzewnica wentylacji skrzyni korbowej (Diesel) |
| F29 | (10A) Jednostka sterująca przepustnicą |

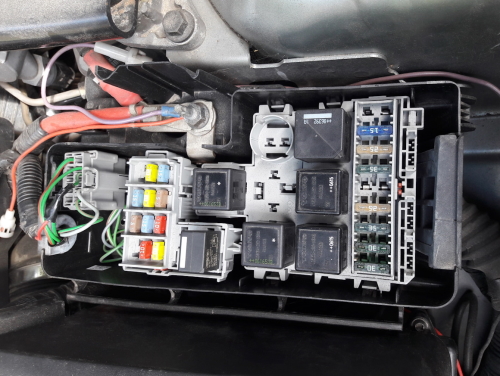

Typ 2
Zdjęcie poglądowe

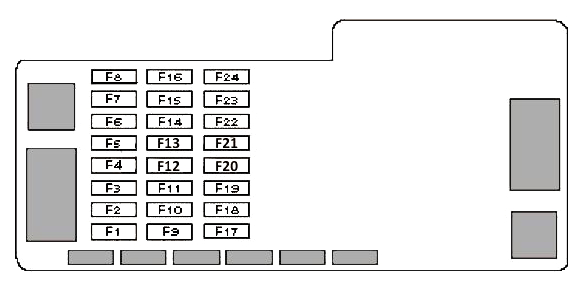

Schemat bezpieczników
Opis
| F1 | (25A) Dodatkowa grzałka |
| F2 | (15A) Wyposażenie dodatkowe |
| F3 | — |
| F4 | (20A) Podgrzewane czujniki tlenu |
| F5 | (15A) Układ zarządzania silnikiem (benzyna) |
| F6 | (15A) Sterowanie silnikiem |
| F7 | (10A) Jednostka sterująca przepustnicą |
| F8 | (10A) Czujnik położenia pedału przyspieszenia, klimatyzacja |
| F9 | (15A) Róg |
| F10 | (10A) Przekaźnik silnika pompy spryskiwacza tylnej szyby |
| F11 | (20A) Sterowanie silnikiem, świece żarowe, układ klimatyzacji, podgrzewacz płynu chłodzącego (Diesel), nagrzewnica wentylacji skrzyni korbowej |
| F12 | (5A) Światła stopu |
| F13 | (25A) Wycieraczka szyby przedniej |
| F14 | (30A) Układ przeciwblokujący/dynamiczna kontrola stabilności i kontrola trakcji |
| F15 | — |
| F 16 | (15A) Układ spryskiwaczy/wycieraczek reflektorów, przekaźnik pompy spryskiwacza szyby przedniej |
| F17 | (15A) Reflektory – światła mijania (S80 ^04/00) |
| F18 | (20A) Reflektory – światła drogowe (S80^04/00) |
| F19 | (30A) Układ przeciwblokujący / dynamiczna kontrola stabilności i kontrola trakcji |
| F20 | (30A) Przekaźnik 2 podgrzewacza wody – olej napędowy |
| F21 | (30A) Przekaźnik 1 podgrzewacza wody – olej napędowy |
| F22 | (25A) Przekaźnik rozrusznika |
| F23 | (5A) Przekaźnik sterujący silnikiem, moduł sterujący silnika (ECM) |
| F24 | — |

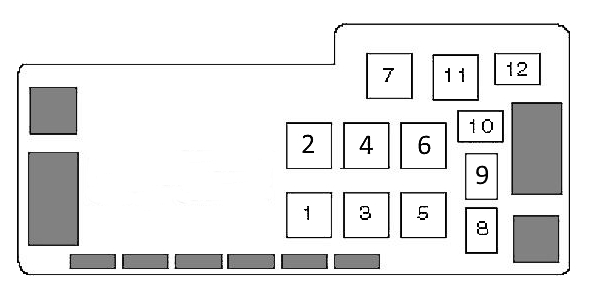

Schemat przekaźnika
Przeznaczenie
- Przekaźnik podgrzewacza płynu chłodzącego 1 (Diesel)
- Przekaźnik sterujący silnikiem
- Przekaźnik świecy żarowej
- Przekaźnik rozrusznika
- Przekaźnik przerywający pracę wycieraczki przedniej szyby
- Przekaźnik dwupaliwowy
- Przekaźnik podgrzewacza płynu chłodzącego 2 (Diesel)
- Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji
- Przekaźnik klaksonu
- Przekaźnik pompy spryskiwacza szyby przedniej
- Przekaźnik silnika wycieraczek szyby przedniej
- Przekaźnik silnika pompy spryskiwacza tylnej szyby
Bagażnik

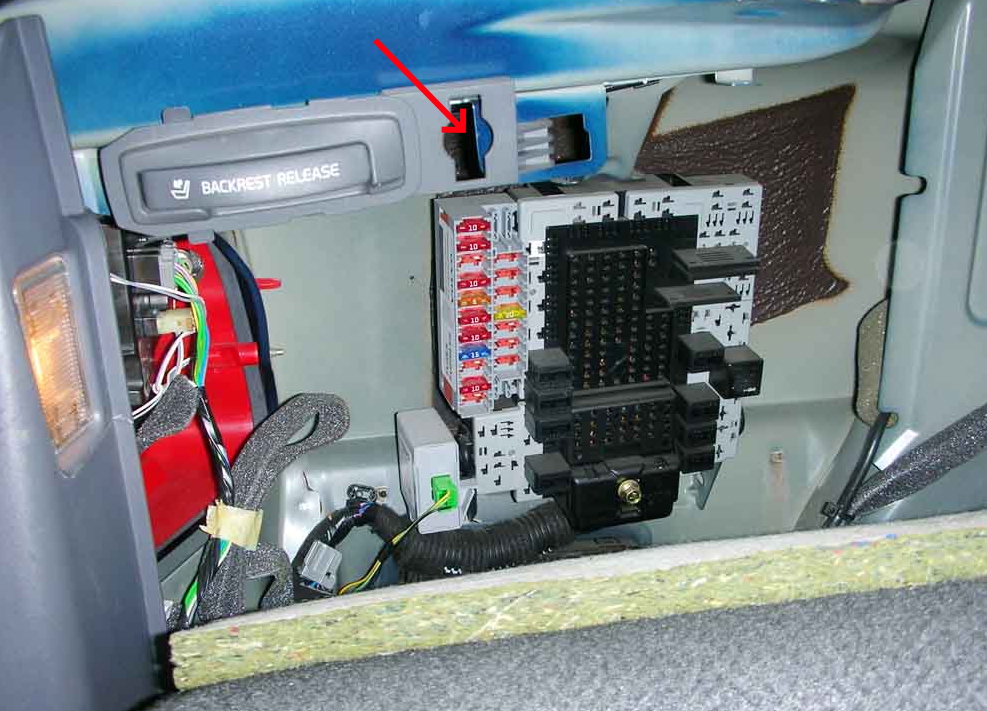

W bagażniku, po lewej stronie za zabezpieczeniem wnętrza, zamontowany jest kolejny blok z bezpiecznikami i przekaźnikami. Obróć uchwyt, aby uzyskać dostęp.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.

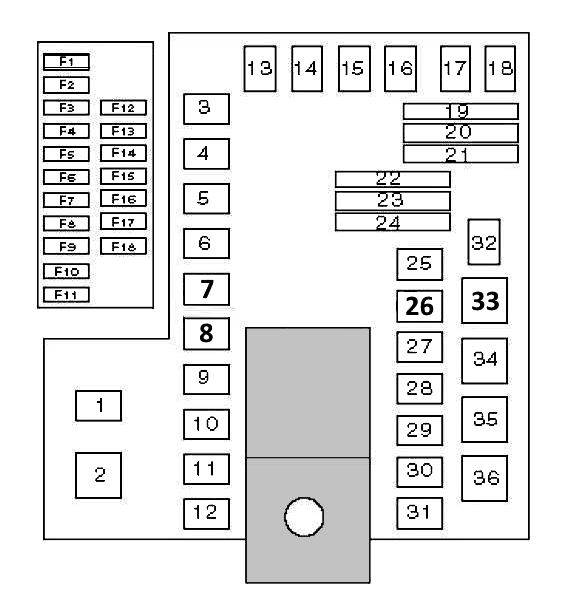

Schemat
Oznaczenie
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | Silnik wycieraczki tylnej |
| 5 | — |
| 6 | — |
| 7 | Przekaźnik otwierania pokrywy bagażnika/tylnych drzwi) |
| 8 | Przekaźnik siłownika zwalniania tylnej klapy/klapy tylnej^80), przekaźnik siłownika otwierania klapy tylnej/zamka tylnej klapy (V70) |
| 9 | Przekaźnik siłownika blokady wlewu paliwa – otwarty |
| 10 | Korek wlewu paliwa/przekaźnik siłownika drzwiczki paliwa – zamknięty |
| 11 | Przekaźnik centralnego zamka, prawe tylne drzwi – odblokowanie |
| 12 | Przekaźnik centralnego zamka tylnych drzwi prawych – blokowanie |
| 13 | Przekaźnik napędu zagłówka – tył |
| 14 | Przekaźnik silnika wycieraczki tylnej |
| 15 | — |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | Zworka – światła stopu |
| 20 | Sweter – wymiary tylne |
| 21 | Sweter – wymiary tylne |
| 22 | Zworka – złącze zasilania akcesoriów w bagażniku^0) |
| 23 | Skoczek – światła przeciwmgielne |
| 24 | — |
| 25 | Przekaźnik tylnego światła przeciwmgłowego – przyczepa |
| 26 | Przekaźnik tylnych świateł przeciwmgłowych |
| 27 | Przekaźnik świateł hamowania |
| 28 | Przekaźnik świateł cofania |
| 29 | Przekaźnik centralnego zamka tył – podwójna blokada |
| 30 | Przekaźnik centralnego zamka drzwi tylnych lewych – odblokowanie |
| 31 | Przekaźnik centralnego zamka tylnych drzwi lewych – blokowanie |
| 32 | — |
| 33 | — |
| 34 | Przekaźnik odszraniacza tylnego |
| 35 | — |
| 36 | Przekaźnik zasilania złącza przyczepy |
| F1 | (10A) Wielofunkcyjna jednostka sterująca 2, oświetlenie wnętrza – oświetlenie bagażnika^80) |
| F2 | (10A) Tylne światła przeciwmgielne |
| F3 | (15A) Światła stopu |
| F4 | (10A) Światła cofania |
| F5 | Nieużywany (^01/99) |
| F6 | (10A) Zamek tylnej klapy/pokrywy bagażnika |
| F7 | (10A/15A) Zagłówki tylnych siedzeń^80), złącze zasilania akcesoriów w bagażniku |
| F8 | (15A) Zamek centralny – tylne drzwi, klapa/korek wlewu paliwa |
| F9 | (20A) Złącze elektryczne przyczepy |
| F10 | (10A) System audio, system nawigacji |
| F11 | (15A) Wyposażenie dodatkowe |
| F12 | Nieużywany (S80) |
| F13 | Nieużywany (S80) |
| F14 | — |
| F15 | Nieużywany (^01/99) |
| F 16 | Nieużywany (^01/99) |
| F17 | — |
| F18 | — |
Obok akumulatora można zamontować kolejną skrzynkę bezpiecznikową z bezpiecznikami dużej mocy.
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
