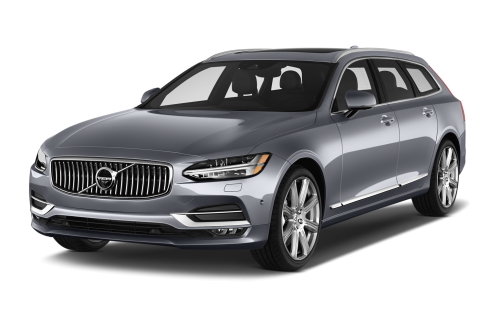

Volvo V90 kombi i Volvo S90 sedan były produkowane w latach 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. W Stanach Zjednoczonych najpopularniejszym modelem był V90 Cross Country . W tym poście znajdziesz opis bezpieczników i przekaźników do Volvo V90 wraz ze schematami skrzynek bezpieczników i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanych i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski
W kabinie skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie pasażera.
Aby uzyskać dostęp, należy zdjąć wewnętrzne wykończenie i osłonę zabezpieczającą urządzenia.
Schemat
Opis
| 1 | 10A Moduł sterujący akumulatorem 48V1 |
| 2 | – |
| 3 | – |
| 4 | 5A Czujnik ruchu* |
| 5 | – |
| 6 | 5A Wyświetlacz sterownika |
| 7 | 5A Klawiatura, konsola środkowa |
| 8 | 5A Czujnik słoneczny |
| Transponder opłat | |
| 9 | – |
| 10 | 15A System informacyjno-rozrywkowy |
| 11 | 5A Moduł kierownicy |
| 12 | 5A Uchwyt rozruchowy i moduł sterujący hamulca postojowego |
| 13 | 15A Podgrzewana kierownica* |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | 15A Moduł sterujący podświetleniem |
| 18 | 10A Moduł klimatyzacji |
| 19 | Blokada kierownicy 7,5A |
| 20 | Złącze diagnostyczne OBD-II 10A |
| 21 | 5A Wyświetlacz centralny |
| 22 | 40A Moduł przedniej dmuchawy klimatyzatora |
| 23 | Koncentrator USB 5A |
| 24 | 7,5A Podświetlane elementy sterujące |
| Oświetlenie wewnętrzne | |
| Nieoślepiające wewnętrzne lusterko wsteczne* | |
| Czujniki deszczu i światła* | |
| Elektryczne fotele przednie* | |
| Panele sterowania tylnymi drzwiami | |
| Moduł sterujący dmuchawą klimatyzacji | |
| Klawiatura konsoli tunelowej we wnęce na nogi tylnego siedzenia* | |
| 25 | 5A Kamera z przodu* |
| 26 | 20A Konsola górna, szyberdach* |
| 27 | 5A Wyświetlacz przezierny* |
| 28 | 5A Oświetlenie wewnętrzne |
| 29 | Płytka do ładowania bezprzewodowego 5A* |
| 30 | 5A Wyświetlacz w konsoli dachowej (przypomnienie o zapięciu pasów bezpieczeństwa, kontrolka bocznej poduszki powietrznej pasażera) |
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | 10A Skrzynka bezpieczników, przestrzeń bagażowa |
| 35 | 5A Moduł sterujący pojazdem z połączeniem internetowym |
| Moduł sterujący Volvo On Call | |
| 36 | – |
| 37 | 40A Moduł systemu audio (wzmacniacze) |
| 38 | – |
| 39 | Moduł antenowy 5A (TCAM) |
| 40 | 5A Moduł funkcji komfortu dla przednich siedzeń* |
| 41 | Alkomat 5A* |
| 42 | 15A Środek do czyszczenia tylnej szyby |
| 43 | 15A Moduł sterujący pompy paliwa |
| 44 | Konwerter 5A 48 V1 |
| Moduł rozruchu silnika 1 | |
| 45 | 5A Jednostka sterująca funkcjami wspomagającymi kierowcę (aktywne bezpieczeństwo) |
| 46 | 15A Ogrzewane siedzenie przednie, strona kierowcy |
| 47 | 15A Ogrzewane siedzenie przednie, strona pasażera |
| 48 | 7,5 A Pompa płynu chłodzącego |
| 49 | – |
| 50 | |
| 51 | 20A Aktywny moduł tłumiący* |
| 52 | 5A Otwieranie pokrywy/klapy tylnej ruchem stopy* |
| 53 | 10A System informacyjno-rozrywkowy |
| 54 | – |
| 55 | – |
| 56 | 20A Elektryczny fotel pasażera, przód* |
| 57 | – |
| 58 | Moduł telewizyjny 5A* |
| 59 | Bezpiecznik główny 15A, system informacyjno-rozrywkowy |
* – Opcja lub wyposażenie dodatkowe.
Komora silnika
W komorze silnika skrzynka bezpieczników i przekaźników znajduje się obok reflektora po lewej stronie.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Sprawdź przyporządkowanie za pomocą diagramów znajdujących się z tyłu okładki pudełka.
Schemat
Przeznaczenie
| 1 | – |
| 2 | – |
| 3 | 15A Moduł ciśnienia doładowania Turbo |
| Grupa sond lambda | |
| 4 | Świece zapłonowe/cewki zapłonowe 15A (benzyna) |
| Grupa czujników spalin, cząstek sadzy / tlenków azotu (diesel) | |
| 5 | 15A Elektrozawór, pompa oleju silnikowego |
| Grupa sond lambda | |
| Elektrozawór, sprężarka klimatyzacji | |
| 6 | 7,5A Czujniki poziomu i temperatury oleju |
| Moduł świec żarowych (Diesel) | |
| Grupa podzespołów silnika 1 (Podzespoły związane z silnikiem, w tym turbosprężarka/sprężarka. Zawartość różni się w zależności od wersji silnika.) | |
| 7 | 20A Moduł sterujący silnika |
| Moduł regulatora paliwa | |
| Grupa podzespołów silnika 2 (elementy związane z pracą silnika, w tym turbosprężarka/sprężarka. Zawartość zależy od wersji silnika.) | |
| 8 | 5A Moduł sterujący silnika |
| 9 | 10A Pompa odzysku oparów paliwa (EVAP) |
| 10 | Moduł świec żarowych 10 A (Diesel) |
| Grupa podzespołów silnika 3 (elementy związane z silnikiem, w tym turbosprężarka/sprężarka oraz chłodzenie/sterowanie temperaturą układu napędowego. Skład różni się w zależności od wersji silnika.) | |
| 11 | Moduł sterujący roletą spoilera 5A |
| Moduł sterujący żaluzjami chłodnicy | |
| Cewki przekaźników, wyjście impulsowe (PowerPulse) (Diesel) | |
| Zawór przełączający chłodziwo | |
| 12 | 15A Pompa płynu chłodzącego |
| 13 | 20A Moduł sterujący silnika |
| 14 | Rozrusznik 40A |
| 15 | Rozrusznik |
| 16 | 30A Podgrzewacz filtra paliwa (diesel) |
| 17 | 25A Siłownik sprzęgła 1 |
| 18 | 5A Jednostka obliczeniowa |
| 19 | 7,5A Zapasowy bezpiecznik |
| 20 | 10A Zapasowy bezpiecznik |
| 21 | 15A Zapasowy bezpiecznik |
| 22 | 20A Moduł sterujący skrzynią biegów |
| 23 | Port USB 7,5 A z tyłu konsoli tunelowej |
| 24 | Gniazdo 15 A 12 V przed konsolą tunelową |
| 25 | – |
| 26 | 15A Gniazdo 12 V, przestrzeń bagażowa* |
| 27 | – |
| 28 | 15A Reflektor lewy |
| 29 | 15A Reflektor, prawy |
| 30 | 20A Moduł sterujący skrzynią biegów |
| 31 | Ogrzewana przednia szyba*, lewa |
| 32 | 40A Ogrzewana przednia szyba*, lewa |
| 33 | 25A Spryskiwacze reflektorów* |
| 34 | 25A Pompa płynu do spryskiwaczy, przednia |
| 35 | 15A Moduł sterujący skrzynią biegów |
| Elektryczny wybierak biegów | |
| 36 | 20A Róg (klakson) |
| 37 | Syrena antywłamaniowa 5A* |
| 38 | 40A Moduł sterujący hamulcami (zawory, hamulec postojowy) |
| 30A Moduł sterujący wspomaganiem hamowania | |
| 39 | Wycieraczki 30A |
| 40 | 25A Pompa płynu do spryskiwaczy, tylna |
| 41 | 40A Ogrzewana przednia szyba*, prawa |
| 42 | 20A Ogrzewanie postojowe* |
| 43 | – |
| 44 | 25A Siłownik sprzęgła 2 |
| 45 | Ogrzewana przednia szyba*, prawa |
| 46 | 5A Zasilanie przy włączonym zapłonie: Moduł sterujący silnika, Elementy przekładni, Serwo elektryczne, Centralny elektroniczny moduł sterujący, Moduł sterujący układu hamulcowego |
| 47 | Radar 5A, przód |
| 48 | 15A Reflektor, prawy |
| 49 | Alkomat 5A* |
| 50 | 10A Moduł sterujący skrzynią biegów |
| 51 | 5A Moduł kontroli podłączenia akumulatora |
| 52 | 5A Moduł ochrony przed kolizją (SRS) |
| 53 | 15A Reflektor lewy |
| 54 | 5A Czujnik położenia pedału przyspieszenia |
Bezpiecznik nr 24 przy 15A odpowiada za działanie przedniej zapalniczki.
Bagażnik
W przestrzeni ładunkowej po prawej stronie zainstalowana jest kolejna skrzynka z bezpiecznikami i przekaźnikami.
Schemat jest odwrócony w porównaniu z obrazem.
Schemat
Oznaczenie
| 1 | 30A Ogrzewana tylna szyba |
| 2 | – |
| 3 | 40A Sprężarka zawieszenia pneumatycznego* |
| 4 | 15A Silnik blokady oparcia siedzenia, prawa tylna strona |
| 5 | – |
| 6 | 15A Silnik blokady oparcia siedzenia, lewa tylna strona |
| 7 | – |
| 8 | Moduł sterujący redukcją tlenku azotu 30A (Diesel) |
| 9 | Zasilanie tylnej klapy 25A |
| 10 | 20A Moduł drzwi przednich, prawych |
| 11 | 20A Moduł haka holowniczego* |
| 12 | 40A Moduł napinacza pasa bezpieczeństwa, prawa strona |
| 13 | 5A Wewnętrzne cewki przekaźnika |
| 14 | Moduł kontroli emisji NOx 15A (Diesel) |
| 15 | 5A Moduł wykrywania ruchu stopy (do elektrycznego otwierania tylnej klapy) |
| 16 | Alkomat 5A |
| 17 | – |
| 18 | 25A Moduł haka holowniczego* |
| 19 | 20A Moduł drzwi przednich, lewych |
| 20 | 40A Moduł napinacza pasa bezpieczeństwa, lewa strona |
| 21 | Kamera parkowania 5A |
| 22 | – |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | 5A Moduł sterujący poduszką powietrzną i napinaczem |
| 27 | – |
| 28 | 15A Ogrzewanie siedzenia, lewy tył |
| 29 | – |
| 30 | 5A Informacja o martwym polu (BLIS)*; zewnętrzny moduł sterujący klaksonem podczas cofania |
| 31 | Port USB 5A, przestrzeń bagażowa |
| 32 | 5A Moduły napinaczy |
| 33 | 5A Siłownik wydechu (benzyna, niektóre opcje silnika) |
| 34 | – |
| 35 | 15A Moduł sterujący napędu na wszystkie koła (AWD)* |
| 36 | 15A Ogrzewanie siedzenia tylnego prawego* |
| 37 | – |
