Volvo 940 produkowane było w latach 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998. W tym czasie model był unowocześniany. W tym artykule znajdziesz informacje opisujące bezpieczniki i przekaźniki w Volvo 940 wraz ze schematem skrzynki bezpieczników i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Skrzynka bezpieczników i przekaźników
Skrzynka główna z bezpiecznikami i przekaźnikami znajduje się w kabinie, na środku panelu, za popielniczką. Aby uzyskać dostęp do bloku, należy go usunąć.

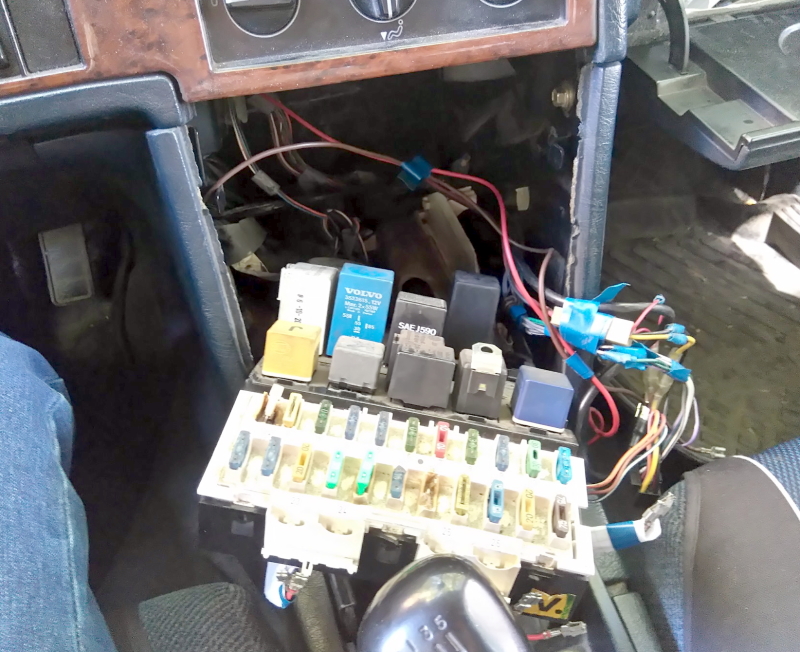

Zdjęcie poglądowe
Bezpieczniki

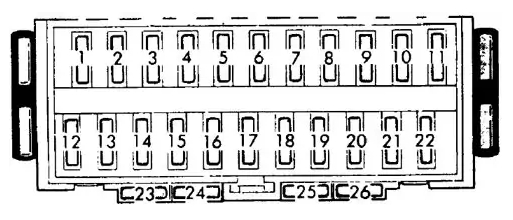

Schemat
Opis
| 1 | 25A Główna pompa paliwa, układ wtrysku paliwa, układ zapłonowy, podgrzewacz czujnika tlenu (B200, B230FT) |
| 2 | 25A Alarm awaryjny, miganie reflektorów, centralny zamek, autoalarm |
| 3 | 30A Elektryczne siedzenia, przyczepa (’93-’95) |
| 4 | 15A Światła stopu, blokada zmiany biegów |
| 5 | 15A Oświetlenie schowka podręcznego, zegar, radio, oświetlenie wewnętrzne, oświetlenie bagażnika, lampka ostrzegawcza otwartych drzwi, antena zasilana, lusterko kosmetyczne, alarm antykradzieżowy |
| 6 | 30A Elektroniczna kontrola klimatu (ECC), wentylator – jednostka kontroli klimatu |
| 7 | 15A Przednie światła przeciwmgielne, tylne światła przeciwmgielne |
| 8 | Elektryczne szyby 30A |
| 9 | 15A Przypomnienie o kluczyku, przypomnienie o zapięciu pasów bezpieczeństwa, ręczna klimatyzacja (MCC), przekaźnik klimatyzacji (’90-’92), lampka ostrzegawcza (pas bezpieczeństwa), kierunkowskazy, podgrzewane przednie siedzenia, elektrycznie sterowane szyby, blokada zmiany biegów, przyczepa |
| 10 | 30A Ogrzewana tylna szyba, elektrycznie sterowany szyberdach, elektrycznie sterowane i podgrzewane lusterka |
| 11 | 15A Pompa zalewowa zbiornika paliwa (LH-2.4 MFI), czujnik tlenu (HO2S) Ogrzewanie (B200F, B230FB/FD) |
| 12 | 15A Światła cofania, tempomat, nadbieg (ręczna skrzynia biegów), wyłączenie 4. biegu (automatyczna skrzynia biegów), lampka ostrzegawcza awarii lamp, autoalarm, czujnik temperatury spalin (Japonia) |
| 13 | 15A Pulsair – zawór elektromagnetyczny, zawór paliwa (Diesel), podgrzewacz wstępny (Diesel), EGR (Diesel), wtrysk impulsowy powietrza wtórnego (PARA), elektromagnes (B230FD) |
| 14 | 15A Elektryczne lusterka , zapalniczka , radio, wycieraczka tylna (kombi), czujnik temperatury otoczenia |
| 15 | 25A Sygnał dźwiękowy, wycieraczka/spryskiwacz przedniej szyby, wycieraczka/spryskiwacz reflektorów, elektrycznie sterowane fotele |
| 16 | 30A Wentylator nagrzewnicy, klimatyzacja, moduł sterujący elektronicznej klimatyzacji (ECC), elektromagnesy ECC |
| 17 | 15A Reflektor lewy (światła drogowe), kierunkowskaz świateł drogowych |
| 18 | 15A Prawy reflektor (światła drogowe), przednie światła przeciwmgielne (Japonia) |
| 19 | 15A Reflektor lewy (światła mijania), przekaźnik świateł przeciwmgielnych, regulacja szerokości wiązki |
| 20 | 15A Reflektor prawy (światła mijania), regulacja szerokości wiązki |
| 21 | 15A Lewe światła pozycyjne (przednie i tylne), oświetlenie tablicy rejestracyjnej, oświetlenie popielniczki, oświetlenie panelu sterowania nagrzewnicy, oświetlenie włącznika ogrzewania tylnej szyby i okna dachowego, oświetlenie lewej tablicy rozdzielczej, oświetlenie radia, czujnik temperatury otoczenia |
| 22 | 15A Oświetlenie pasów bezpieczeństwa, światła pozycyjne prawe (przednie i tylne), oświetlenie przedziału konsoli środkowej, przekaźnik świateł przeciwmgłowych, oświetlenie włącznika ogrzewania siedzenia, oświetlenie panelu wyboru biegu, oświetlenie tylnej popielniczki |
| 23 | 25A Podgrzewane przednie siedzenia |
| 24 | ’90–’92: Gniazdo testowe SRS |
| 25A ’94–’95: ABS | |
| 15A ’94–’95: ABS | |
| 25 | 15A ’90-’92: Tylne światła przeciwmgielne |
| ’93–’95: Tylne światła przeciwmgielne (USA, CND, Japonia), przełączane światła mijania (nordyckie, Holandia, Belgia) | |
| 26 | Radio 25A, wzmacniacz, zmieniarka CD |
Za działanie zapalniczki odpowiada bezpiecznik nr 14.
W pojazdach z lat 1990-1993 wyposażonych w układ przeciwblokujący (ABS) układ jest chroniony dodatkowym bezpiecznikiem 10 A umieszczonym pod tablicą rozdzielczą po lewej stronie kierownicy.

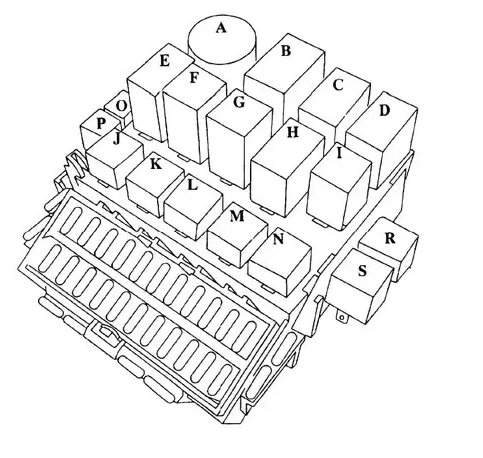

Przekaźnik
Schemat
Przeznaczenie
| A | Czujnik ostrzegawczy lampy |
| B | Przypomnienie o zapięciu pasów bezpieczeństwa/ostrzeżenie o kluczyku |
| C | Wycieraczka przerywana |
| D | Wycieraczka z pracą przerywaną (klapa tylna – kombi) |
| mi | Wtrysk paliwa |
| F | Przednie światła przeciwmgielne |
| G | migacz reflektora |
| H | Czujnik temperatury spalin (Japonia) |
| I | zajeździć |
| J | Przeciążenie (elektryczne szyby/podgrzewane siedzenia) |
| K | Reflektor |
| L | Centralny zamek |
| M | Tylne światło przeciwmgielne |
| N | Przeciążenie świateł drogowych (z wyjątkiem USA, CND) |
| O | – |
| P | – |
| R | – |
| S | – |
Czy masz jakieś pytania? Zapytaj ich w komentarzach.
