Volvo FH 12 reprezentuje pierwszą generację rodziny samochodów ciężarowych o dużej ładowności, która była produkowana w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004. W tym czasie model przeszedł zmianę stylizacji. W naszym materiale znajdziesz opis bezpieczników i przekaźników Volvo FH 12 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę. Materiał ten przyda się także posiadaczom Volvo FH 16 .
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji, modyfikacji i poziomu wyposażenia elektrycznego Twojego samochodu. Sprawdź informacje na podstawie diagramów na okładce bloku.
Schemat jest błędny? Sprawdź opis Volvo FH 13 .
Contents
Przedział pasażerski

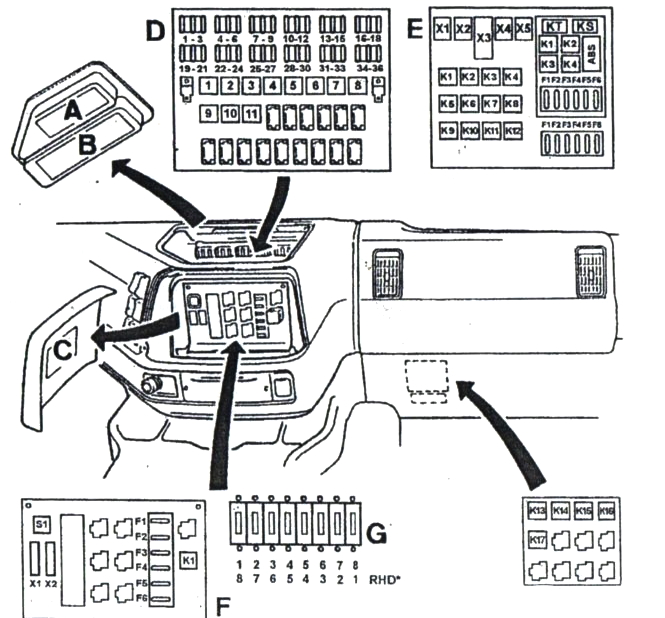

Lokalizacja
Blok D

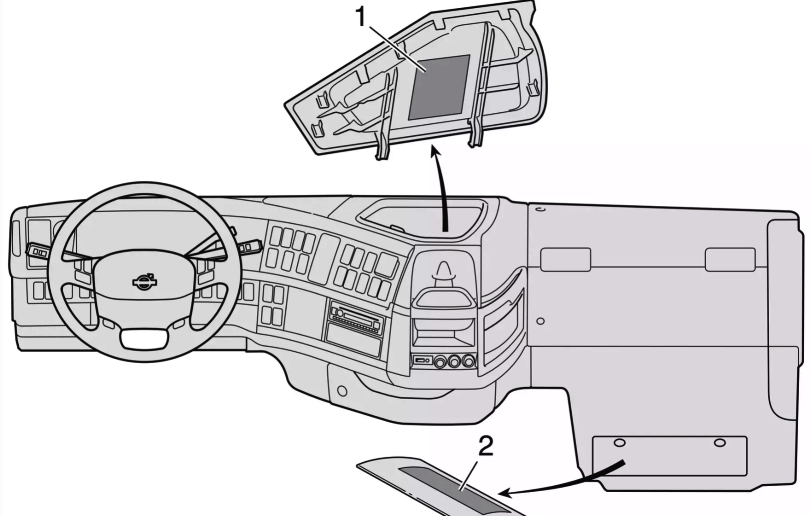

Aby uzyskać dostęp, zdejmij pokrywę ochronną.

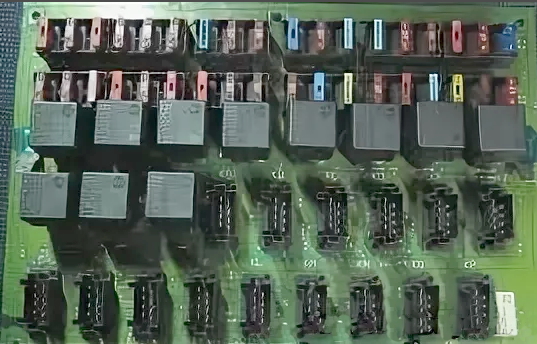

Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Typ 1

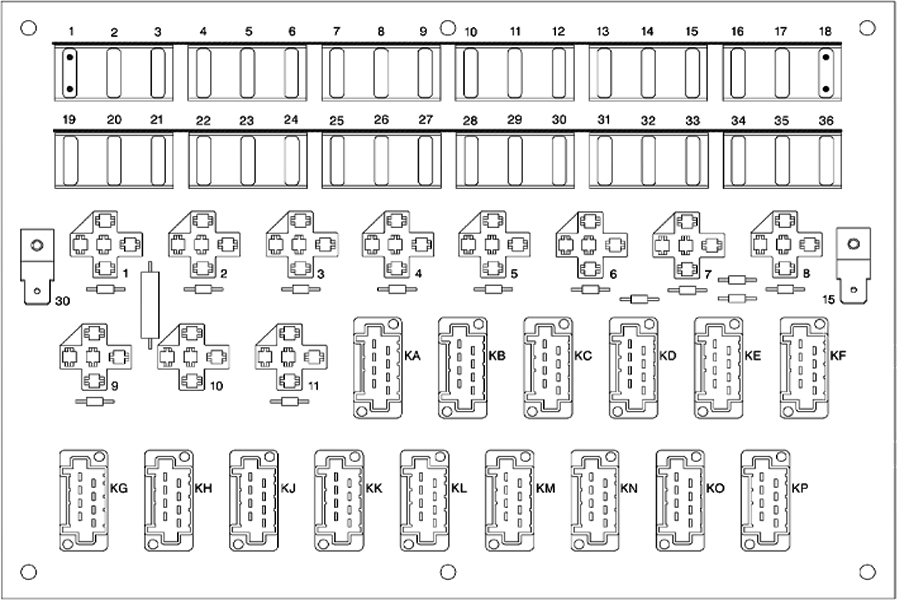

Schemat
Opis
Bezpieczniki
- F1 – światła mijania lewe
- F2 – światła mijania prawe
- F3 – nagrzewnica postojowa, webasto, radio
- F4 – hamulec, światła stopu, bezpiecznik światła stopu
- F5 – światła cofania, lampka ładowania alternatora, wzbudzenie alternatora, bezpiecznik biegu wstecznego
- F6 – oświetlenie wnętrza, radio, bezpiecznik centralnego zamka, oświetlenie wnętrza i gniazdka
- F7 – alarm
- F8 – zakręty, kontrolki ostrzegawcze
- F9 – tachograf, zegar, zespół awaryjny (alarm), oświetlenie, bezpiecznik przyrządu i tachograf
- F10 – klimatyzacja, silnik wentylatora ogrzewania wewnętrznego
- F11 – automatyczna skrzynia biegów, bezpiecznik sterownika skrzyni biegów
- F12 – silnik wycieraczek i spryskiwacz szyby przedniej, wycieraczka i spryskiwacz
- F13 – Spryskiwacze reflektorów, bezpiecznik wycieraczek reflektorów
- F14 – Reflektor, dodatkowe światła, bezpiecznik reflektora
- F15 – podgrzewanie silnika – świece żarowe, bezpiecznik świec żarowych
- F16 – zapalniczka , konwerter
- F17 – przednie światła przeciwmgielne, bezpiecznik tylnych świateł przeciwmgłowych
- F18 – Jednostka sterująca silnika EDC
- F19 – światła drogowe lewa strona, bezpiecznik na schemacie podłączenia lewego reflektora
- F20 – światła drogowe prawa strona, bezpiecznik na schemacie podłączenia prawego reflektora
- F21 – Gniazdka 24 V, lampka nocna, bezpiecznik oświetlenia wnętrza
- F22 – rezerwa
- F23 – zawieszenie pneumatyczne, podnośnik ramy
- F24 – wymiary po lewej stronie
- F25 – reflektor
- F26 – światło postojowe przyczepy lewa strona, schemat podłączenia bezpiecznika na światłach postojowych
- F27 – klimatyzator
- F28 – wymiary prawa strona
- F29 – Jednostka sterująca silnika EDC
- F30 – światło postojowe przyczepy prawa strona
- F31 – blokada mechanizmu różnicowego, przystawka odbioru mocy
- F32 – sygnał dźwiękowy, wyposażenie dodatkowe
- F33 – elektrycznie sterowana szyba po stronie kierowcy
- F34 – centralny zamek, elektrycznie sterowana szyba z przejściem. boki
- F35 – światła mijania
- F36 – podgrzewane lusterko
Przekaźnik
- 302 – Przekaźnik oświetlenia (dodatkowy reflektor)
- 305 – Przekaźnik świateł cofania
- 306 – Przekaźnik świateł mijania
- 307 – Przekaźnik świateł drogowych
- 308 – Światła stopu przekaźnika świateł hamowania
- 309 – Wymiary przekaźnika
- 315 – Przekaźnik rozrusznika
- 343 – Przekaźnik tylnych świateł przeciwmgielnych
- 375 – Przekaźnik świateł do jazdy dziennej, alternator
Typ 2

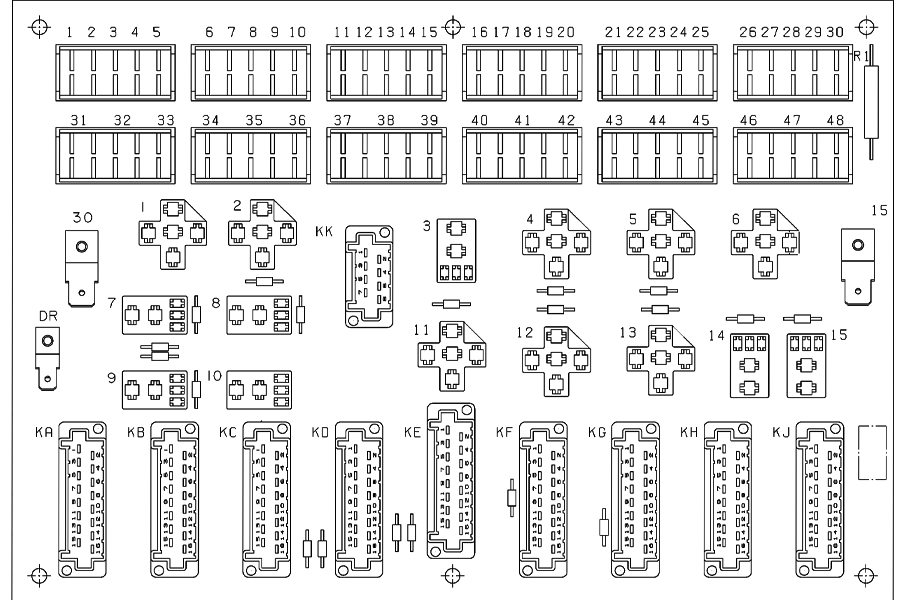

Schemat
Przeznaczenie
Bezpieczniki
- F1 Zawieszenie pneumatyczne, hydrauliczny podnośnik wózka
- F2 Inhibitory obszaru, sterowanie sprężarką
- F3 Poduszka powietrzna, immobilizer
- F4 Zamek centralny
- F5 Oświetlenie wewnętrzne, timer
- F6 Przyczepa zatrzymuje się
- Instrumenty F7
- F8 Dzielnik napięcia dla radia
- F9 Zatrzymaj
- Reflektor F10
- F11 Miganie świateł drogowych
- F12 Zawieszenie pneumatyczne
- F13 Podgrzewane lusterka wsteczne
- F14 Przekaźnik ogrzewania „radio”
- F15 Słabe światło LHS
- Światło F16 Wysokie, LHS
- F17 Radiopos
- F18 Sterowanie wentylatorem chłodzącym, przekaźnik ogrzewania
- ECU pojazdu F19
- F20 Zawory elektromagnetyczne silnika
- F21 Instruments, el. przekaźnik podgrzewanego lusterka
- F22 Światło dzienne
- F23 Ogrzewanie suszarki
- F24 Dodatkowe wyposażenie
- F25 El. lusterko wsteczne
- F26 Blokada mechanizmu różnicowego, przystawka odbioru mocy
- F27 Elektroniczna klimatyzacja
- F28 Kierunkowskaz, przyrządy
- F29 Róg
- Zapalniczka F30
- F31 Dzielnik napięcia 12V
- F32 Tylne światła przeciwmgielne
- F33 Światło postojowe, lewe
- Przyczepa oświetleniowa F44, lewa
- F55 Oświetlenie bagażnika
- F56 Światło obrysowe prawe przyczepy
- F57 Światło postojowe, prawe
- F58 Kierunkowskaz, ostrzeżenie o niebezpieczeństwie
- F59 Środkowy prawy
- F30 Światło drogowe prawe
- F31 El. elektrycznie sterowana szyba, strona pasażera
- F32 El. elektrycznie sterowana szyba, strona kierowcy
- Sterownik silnika F33
- F34 Światło cofania, ostrzeżenie o cofaniu, alarm
- F35 Wentylator, moduł klimatyczny
- F36 El podgrzewane fotele, parkowanie. podgrzewacz
- Wycieraczka F37
- F38 Wycieraczka przedniej szyby i spryskiwacz reflektorów
Przekaźnik
- 301 Przekaźnik świateł przeciwmgłowych „9” (CG5)
- 305 Przekaźnik świateł cofania „12” (EA7)
- 306 Przekaźnik, pełne belki „11” (CE55)
- 307 Przekaźnik świateł mijania „3” (CE48)
- 308 Przekaźnik świateł stopu ciężarówka „8” (CK8)
- Przekaźnik 308V świateł hamowania przyczepy „10” (CK15)
- 309L Przekaźnik świateł postojowych lewy „1” (CE19)
- 309R Przekaźnik świateł postojowych prawy „2” (CE26)
- 315R Przekaźnik wyłącznika rozruchu „4” (AA42)
- Przekaźnik 343, tylne światła przeciwmgielne „7” (CG12)
- 348A Przekaźnik, wentylator, moduł klimatyczny „13” (HA 6)
- 360 Przekaźnik, inhibitor odbioru mocy „14” (LD3) (LE4)
- 379 Przekaźnik wtrysku paliwa „5” (AC17)
- 3005 Przekaźnik sterowany generatorem „6” (AA52)
- 3101 Przekaźnik, lampy wewnętrzne „15” (ER13) (ES13)
Blok E
Złącza
- Х1 – Bezpłatnie
- X2 – Automatyczna skrzynia biegów „AG2”
- X3 – Automatyczna skrzynia biegów „AGS1”
- X4 – Zawieszenie pneumatyczne „BL”
- X5 – Układ przeciwblokujący „AS”
Bezpieczniki
- P1 – Dodatkowa grzałka (20A)
- P2 – Dodatkowa grzałka (15A)
- P3 — bezpłatnie
- P4 — bezpłatnie
- P5 – Elektryczne ogrzewanie siedzeń (15A)
- P6 – Wejście elektryczne 12 V (15 A)
Bezpieczniki
- P1 – Zawór elektromagnetyczny, układ zapobiegający blokowaniu
- P2 – Zawór elektromagnetyczny, układ zapobiegający blokowaniu
- P3 – Przekaźnik, jednostka sterująca (5A)
- P4 – Blok informacyjny (5A)
- P5 – Wejście diagnostyczne (5A)
- P6 – Moc przyczepy (25A)
- K1 – Reflektory “302”
- K2 – Zawieszenie pneumatyczne, regulacja poziomu „3014A”
- K3 – Zawieszenie pneumatyczne, regulacja poziomu „3014B”
- K4 – Zawieszenie pneumatyczne „3014C”
- K5 – Regulacja siedziska „3076”
- K6 – Lusterka wsteczne z ogrzewaniem elektrycznym
- K7 – Zawieszenie pneumatyczne, podnośnik wózka „314D”
- K8 – Zawieszenie pneumatyczne, podnoszenie kolumny „314E”
- K9 – Automatyczna skrzynia biegów, EEC. hamowanie silnikiem ADR „345V” „318A” „309AB”
- K10 – Automatyczna skrzynia biegów, EEC, hamowanie silnikiem ADR “3073” “318V” “309AL”
Bezpieczniki przeciwblokujące
- K1 – Zawór elektromagnetyczny, układ przeciwblokujący
- K2 – Światła stopu przyczepy
- K3 – Zawór elektromagnetyczny, układ przeciwblokujący
- K4 – Kierunkowskazy, układ przeciwblokujący
Blok H
Blok dodatkowego wyposażenia (opcjonalnie). Znajduje się w prawym dolnym rogu diagramu. Mogą tu znajdować się elementy zabezpieczające: klimatyzator, jednostka sterująca, ogrzewanie postojowe (woda) itp.
Blok G
Bloki elektroniczne
- Przekaźnik wielofunkcyjny
- System EDC
- Przekaźnik oświetleniowy
- Centralny zamek
- Podnośnik stojakowy typu A
- Skok podnoszenia na stojaku (ATV) (pneumatyczny typu A)
- Winda do stojaków (ATV). Typ
- Dim-Dip (Wielka Brytania)
Blok F
- S1 – Klucz narzędzia diagnostycznego
- X1 – Jednostka sterująca silnika, system informacji kierowcy
- X2 – Układ przeciwblokujący
Obwód elektryczny ciała
Bezpieczniki
- F1 – Akumulator -30
- F2 – Akumulator -30
- F3 – Przełącznik startu „15”
- F4 – Przełącznik startu „15”
- F5 – Alternator „61” (5A)
- F6 – Światła postojowe (5A)
Przekaźnik
K1 – Zasilanie poprzez bezpieczniki 3 i 4

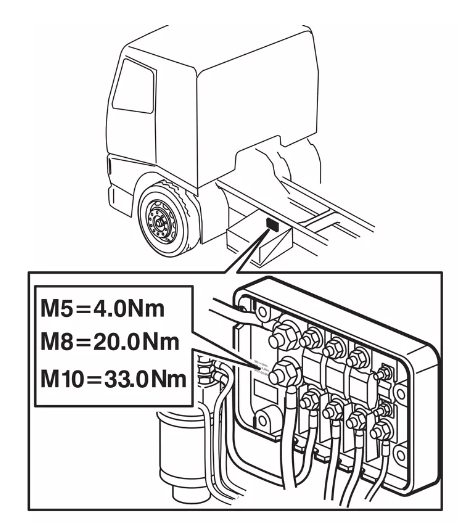

Obok akumulatora można także zainstalować skrzynkę bezpiecznikową dużej mocy.
Oznaczenie
Obok akumulatora można również zainstalować skrzynkę bezpiecznikową dużej mocy.
- 125A Rozgrzej
- 200A Hydrauliczny podnośnik wózkowy / Kulturysta
- Kabina 125A
- 40A Zasilacz pomocniczy do latarek
Potrzebujesz więcej informacji na temat schematów połączeń? Tutaj możesz również pobrać darmowe schematy elektryczne dla Volvo FM9, FM12, FH12, FH16, NH12.
To wszystko. A jeśli masz coś do dodania – napisz w komentarzach.
