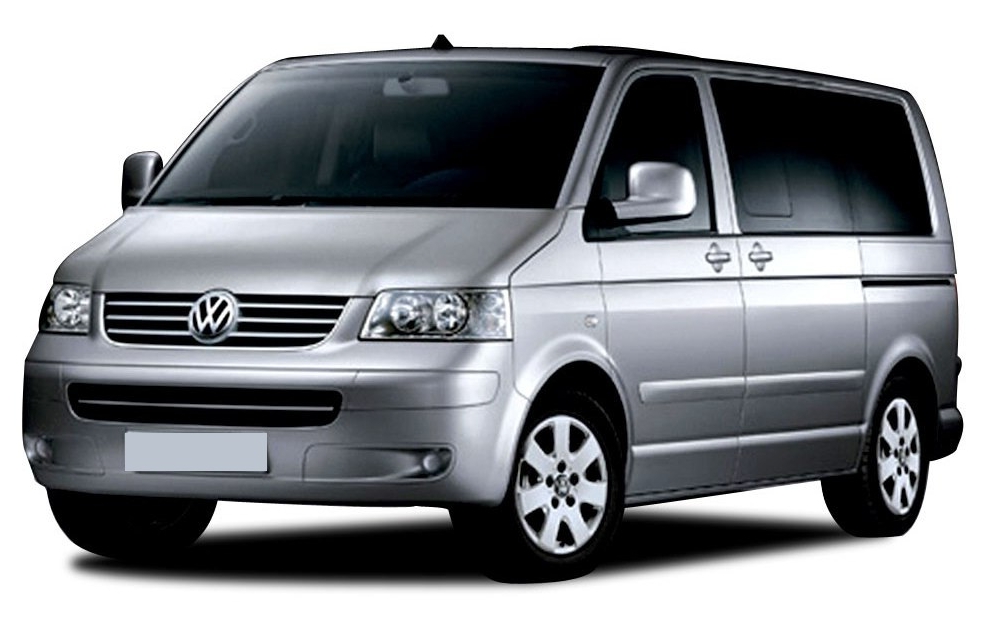

Volkswagen Transporter T5 należy do klasy pojazdów ciężarowych i osobowych. Produkowano go z nadwoziami minivanów, vanów i pick-upów z silnikami wysokoprężnymi i benzynowymi. Produkowany w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014. Od 2015 do chwili obecnej w produkcji jest szósta generacja ( T6 ) . W naszym materiale znajdziesz oznaczenie przeznaczenia bezpieczników i przekaźników w Volkswagen T5 wraz ze szczegółowymi schematami skrzynek i ich zdjęciami. Pokażemy lokalizację wszystkich sterowników i podświetlimy bezpiecznik odpowiedzialny za zapalniczkę dla T5 i T6 .
Ilość elementów w skrzyniach może różnić się od prezentowanej i uzależniona jest od roku produkcji (samochód przeszedł zmianę stylizacji w 2010 r.) oraz poziomu wyposażenia elektrycznego.
Contents

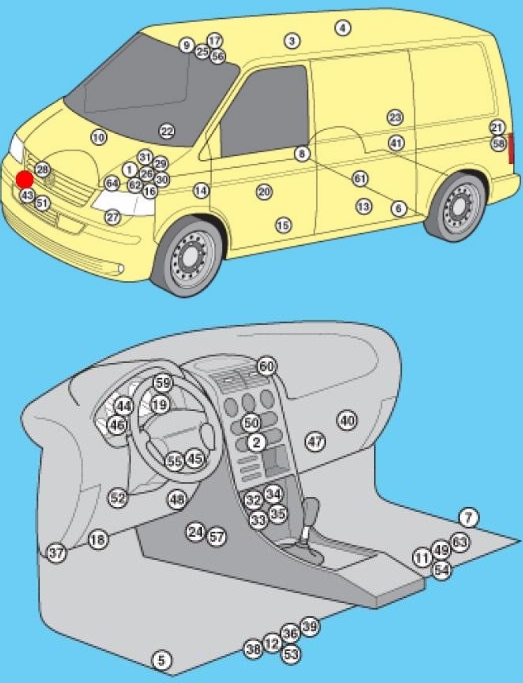

Lokalizacja jednostek sterujących
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Sterownik klimatyzacji – w panelu sterowania nagrzewnicy |
| 3 | Sterownik klimatyzacji (tył) – w panelu sterowania nagrzewnicy |
| 4 | Jednostka antenowa – jeśli jest dostępna |
| 5 | Czujnik uderzenia bocznego, strona kierowcy |
| 6 | Czujnik uderzenia bocznego, tylny lewy |
| 7 | Czujnik uderzenia bocznego, strona pasażera |
| 8 | Czujnik uderzenia bocznego, tylny prawy |
| 9 | Jednostka sterująca zabezpieczeniem przed kradzieżą |
| 10 | Sygnał dźwiękowy antywłamaniowy – rezonator układu dolotowego |
| 11 | Wzmacniacz wyjściowy audio – pod prawym przednim siedzeniem – jeśli jest na wyposażeniu |
| 12 | Dodatkowy akumulator 1 – pod lewym przednim siedzeniem – jeśli jest na wyposażeniu |
| 13 | Dodatkowy akumulator 2 (RV) – w szafce kuchennej |
| 14 | Dodatkowa jednostka sterująca nagrzewnicą (Air Top 3500) – pod spodem nadwozia, po prawej stronie – jeśli występuje |
| 15 | Zespół sterujący nagrzewnicą dodatkową (Thermo Tor) – pod spodem korpusu, po lewej stronie – jeśli występuje |
| 16 | Bateria akumulatorowa |
| 17 | Jednostka sterująca sprzętem kempingowym (RV) |
| 18 | Złącze diagnostyczne (DLC) |
| 19 | Jednostka diagnostyczna – deska rozdzielcza |
| 20 | Sterownik drzwi kierowcy |
| 21 | Sterownik elektryczny tylnych lewych drzwi (z elektrycznie sterowanymi drzwiami przesuwnymi) – lewy słupek |
| 22 | Elektryczny sterownik drzwi pasażera |
| 23 | Jednostka sterująca okablowaniem tylnych prawych drzwi (drzwi przesuwne z napędem elektrycznym) – prawy słupek |
| 24 | Jednostka kontroli stabilności ESP (zawiera czujnik przyspieszenia, czujnik ruchu bocznego) |
| 25 | Jednostka sterująca podnośnikiem dachowym (RV) |
| 26 | ECM – w pobliżu skrzynki bezpieczników/przekaźników silnika 1 |
| 27 | Moduł sterujący silnika wentylatora chłodzącego 1 – zawieszenie (przednie, lewe) |
| 28 | Zespół sterujący silnika wentylatora chłodzącego 2 – w silniku wentylatora chłodzącego 2 – jeśli jest zainstalowany |
| 29 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 30 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 31 | Skrzynka bezpieczników/przekaźników, komora silnika Z |
| 32 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 1 – środek tablicy przyrządów |
| 33 | Skrzynka bezpieczników/przekaźników 2, deska rozdzielcza – skrzynka bezpieczników/przekaźników pod deską rozdzielczą 1 |
| 34 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 3 – za skrzynką bezpieczników/przekaźników, tablica przyrządów 1/2 |
| 35 | Skrzynka bezpieczników/przekaźników, zestaw wskaźników 4 – za skrzynką bezpieczników/przekaźników, zestaw wskaźników 1/2 |
| 36 | Skrzynka bezpieczników/przekaźników, lewe siedzenie – pod siedzeniem |
| 37 | Dodatkowy bezpiecznik 1 (włącznik blokady mechanizmu różnicowego tył 10A) – lewy przedni słupek |
| 38 | Dodatkowy bezpiecznik 2 (dodatkowa nagrzewnica 30A) – pod lewym siedzeniem |
| 39 | Dodatkowy bezpiecznik 3 (sterownik elektroniki drzwi, lewy tył 40A) – pod lewym siedzeniem (niektóre modele) |
| 40 | Rezystor 1 silnika dmuchawy nagrzewnicy – w pobliżu silnika dmuchawy tylnej nagrzewnicy |
| 41 | Rezystor 2 silnika dmuchawy nagrzewnicy – w pobliżu silnika dmuchawy tylnej nagrzewnicy – jeśli jest na wyposażeniu |
| 42 | Sygnał dźwiękowy 1 |
| 43 | Sygnał dźwiękowy 2 – jeśli jest dostępny |
| 44 | Jednostka sterująca immobilizera – zestaw wskaźników |
| 45 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 46 | Jednostka sterująca zestawu wskaźników – tablica przyrządów |
| 47 | Centralka telefoniczna – za schowkiem |
| 48 | Wielofunkcyjna jednostka sterująca 1 – funkcje: Automatyczna skrzynia biegów (automatyczna skrzynia biegów), układ ładowania (z dodatkowym akumulatorem), tempomat, rozpoznawanie kontaktu włącznika drzwi/maski, elektryczna kontrola obciążenia, elektrycznie sterowane szyby, pompa paliwa, spryskiwacze reflektorów, podgrzewanie lusterek wstecznych widoki drzwi , odmgławiacz szyby tylnej, światła awaryjne, odszraniacz szyby przedniej, klakson, kierunkowskazy, oświetlenie zestawu wskaźników, lampy wewnętrzne, automatyczne wycieraczki, światła cofania, rozrusznik, szyberdach, włącznik świateł, spryskiwacz szyby przedniej, wycieraczka szyby przedniej |
| 49 | Wielofunkcyjna jednostka sterująca 2 – funkcje: zabezpieczenie przed kradzieżą, centralny zamek, elektrycznie sterowane lusterka, elektrycznie sterowane drzwi przesuwne, elektrycznie sterowane szyby, szyberdach |
| 50 | Jednostka sterująca nawigacją – na wyświetlaczu nawigacji |
| 51 | Czujnik temperatury otoczenia |
| 52 | Jednostka sterująca systemem parkowania |
| 53 | Jednostka sterująca ogrzewaniem siedzenia kierowcy |
| 54 | Sterownik podgrzewanego siedzenia pasażera |
| 55 | Czujnik położenia kierownicy – jeśli jest na wyposażeniu |
| 56 | Elektryczny sterownik szyberdachu |
| 57 | Elektroniczna jednostka sterująca SRS |
| 58 | Jednostka sterująca otwieraniem/zamykaniem tylnych drzwi – lewy słupek „D” – jeśli jest na wyposażeniu |
| 59 | Jednostka sterująca informacjami o ruchu drogowym – pod deską rozdzielczą |
| 60 | Jednostka sterująca informacjami drogowymi (pozycja alternatywna) – pod deską rozdzielczą |
| 61 | Jednostka sterująca skrzynki rozdzielczej (z napędem na 4 koła) – tylna przekładnia główna |
| 62 | Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w pobliżu sterownika silnika |
| 63 | Syntezator głosu – pod prawym przednim siedzeniem – jeśli jest na wyposażeniu |
| 64 | Czujnik prędkości pojazdu – skrzynia biegów (niektóre modele) |
Przedział pasażerski
Główne pudełko

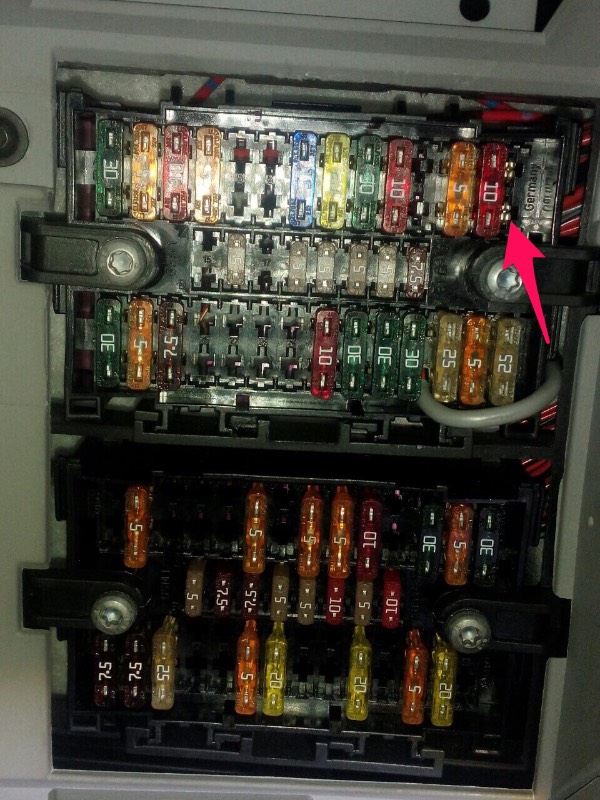

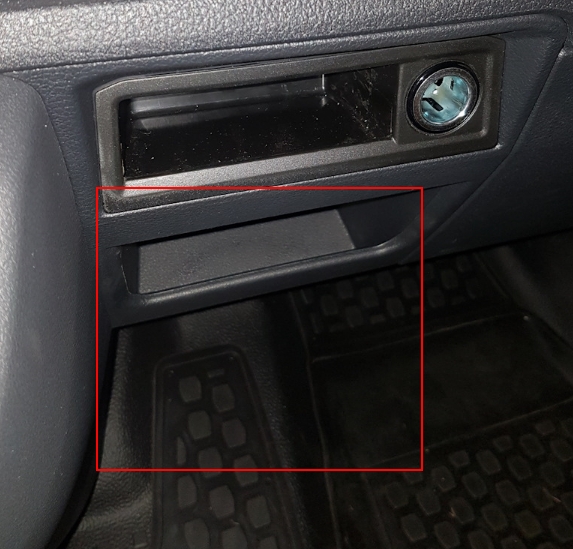

Zdjęcie poglądowe

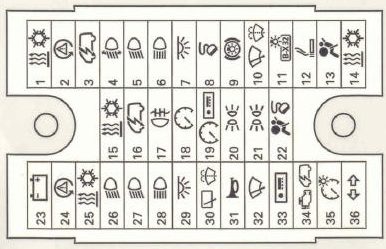

Schemat
Opis
| 1 | (25 A / 30 A) Nagrzewnica, klimatyzator, zacisk 15 przekaźnika mocy |
| 2 | (5A) Czujnik położenia kierownicy |
| 3 | (10A) Wielofunkcyjny moduł sterujący 1 (zasilanie pokładowe) |
| 4 | (10A) Sterowanie zasięgiem reflektorów (5A) Asystent zmiany pasa ruchu |
| 5 | (15A) Żarówka lewego reflektora |
| 6 | (15A) Żarówka lewego reflektora |
| 7 | (15A) Wielofunkcyjny moduł sterujący 1 (lampa wewnętrzna lub instalacja elektryczna pojazdu) |
| 8 | (5A) Złącze diagnostyczne (DLC) (15 / 20A) sterownik dachu przesuwnego i drzwi, klapa tylna |
| 9 | (15A) Włącznik świateł hamowania (czujnik położenia pedału hamulca) (30A) Pokładowa jednostka sterująca zasilaniem |
| 10 | (10A) Wycieraczka przedniej szyby, wycieraczka tylnej szyby |
| 11 | (5A) Oświetlenie tablicy rejestracyjnej |
| 12 | (15A) Zapalniczka (5/30A) Włącznik światła |
| 13 | (5/10A) Elektroniczna jednostka sterująca SRS |
| 14 | (30A) Nagrzewnica dodatkowa, klimatyzacja (25A) Włącznik reflektorów |
| 15 | (7.5) Klimatyzacja (przełącznik wentylatora i przekaźnik) |
| 16 | (5A) Wielofunkcyjny moduł sterujący |
| 17 | (5A) Tylne światła przeciwmgielne, zestaw wskaźników |
| 18 | (5A) Moduł sterujący zestawu wskaźników |
| 19 | (5A) System audio, jednostka sterująca zestawu wskaźników, wielofunkcyjna jednostka sterująca 1, system nawigacji, wyposażenie pojazdu specjalnego |
| 20 | (5A) Światło stopu przednie lewe, światło stopu lewe, światło tylne lewe lub blokada mechanizmu różnicowego |
| 21 | (5A) Światło przednie prawe, światło stopu prawe, światło tylne prawe lub przekaźnik rozrusznika, moduł sterujący silnika |
| 22 | (7,5 / 10A) Wskaźnik wyłączenia poduszki powietrznej pasażera, złącze diagnostyczne (DLC), jednostka sterująca zestawu wskaźników |
| 23 | (5 / 30A) Przekaźnik rozrusznika (niektóre modele z manualną skrzynią biegów) |
| 24 | (5A) Czujnik położenia kierownicy |
| 25 | (7,5A) Klimatyzator (wentylatory) |
| 26 | (30A) Włącznik reflektorów |
| 27 | (15A) Żarówka prawego reflektora |
| 28 | (15A) Wskaźnik świateł drogowych, prawy reflektor |
| 29 | (10A) Przekaźnik sygnału tylnej klapy |
| 30 | (10A) Podgrzewane dysze spryskiwaczy szyby przedniej, silnik wycieraczki tylnej szyby |
| 31 | (30A) Wielofunkcyjny moduł sterujący 1 (klakson) |
| 32 | (25 / 30A) Wielofunkcyjny moduł sterujący 1 (silnik wycieraczek) |
| 33 | (15A) System audio, system nawigacji, moduł sterujący informacjami o ruchu drogowym |
| 34 | (25A) Układ sterowania automatyczną skrzynią biegów, skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 35 | (5A) Oświetlenie zestawu wskaźników |
| 36 | (25A) Wielofunkcyjny moduł sterujący 1 (kierunkowskazy) |

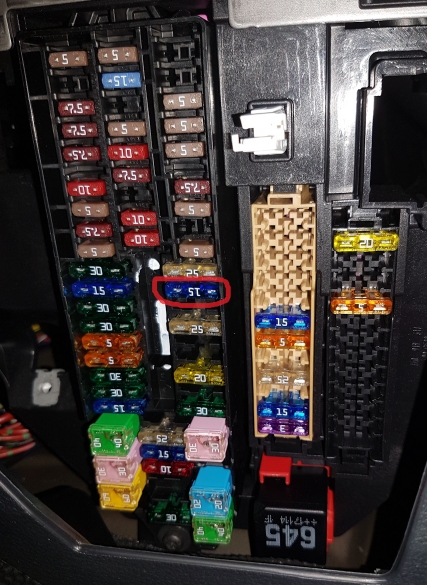

Według schematu za zapalniczkę odpowiada bezpiecznik nr 12.

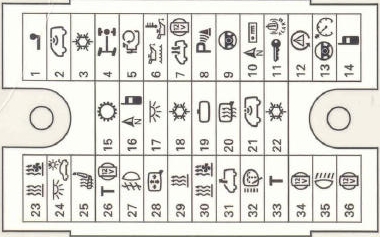

Schemat dolnej części
Oznaczenie
| 1 | (25A) Złącze elektryczne przyczepy (15A) Złącze 10-pinowe |
| 2 | (5A) System antykradzieżowy |
| 3 | (5A) Wentylator pomocniczy klimatyzatora nagrzewnicy, lewy i prawy (10 / 15A) Wyposażenie opcjonalne |
| 4 | (10A) Moduł sterujący skrzynki rozdzielczej (mechanizm różnicowy) |
| 5 | (10A) Złącze akcesoriów lub złącze 6-pinowe |
| 6 | (5A) Czujnik stanu oleju silnikowego (poziom, temperatura) |
| 7 | (10A) Wentylator dachowy (30A) Alarm antykradzieżowy |
| 8 | (5A) System parkowania |
| 9 | (5A) Moduł sterujący kolumny kierownicy (tempomat) |
| 10 | (30A) System audio (10A) Sterowanie zasięgiem reflektorów, poziom oświetlenia wskaźników |
| 11 | (20A) Klakson alarmu przeciwkradzieżowego, wielofunkcyjny moduł sterujący 2, elektryczne drzwi przesuwne, moduł sterujący otwieraniem tylnej klapy (15A) Walkie-talkie, system antykradzieżowy |
| 12 | (5A) Reflektor lewy (10A) Przekaźnik wyłączania świateł hamowania (30A) Sterowanie zasilaniem pokładowym |
| 13 | (5A) Główny wyłącznik tempomatu, sterowanie wielofunkcyjną kierownicą |
| 14 | (5A) Telefon, prawy reflektor (30A) Wbudowane zarządzanie zasilaniem |
| 15 | (5A) Automatyczna skrzynia biegów lub sterowanie telefonem i głosem |
| 16 | (5A) System nawigacji audio, telefon (7,5A) Tuner TV |
| 17 | (7,5A) Wielofunkcyjny moduł sterujący (lampka wewnętrzna, ściemniane lusterko) |
| 18 | (5A) Klimatyzator (niektóre modele) |
| 19 | (5A) Automatycznie przyciemniające się wewnętrzne lusterko wsteczne |
| 20 | (10A) Wielofunkcyjny moduł sterujący 1 (ogrzewanie lusterek zewnętrznych) |
| 21 | (5A) System antykradzieżowy lub czujnik deszczu |
| 22 | (5A) Czujnik klimatyzacji lub ciśnienia |
| 23 | (5A) Dodatkowa grzałka i akcesoria |
| 24 | (7,5A) Lampy wewnętrzne |
| 25 | (15A/25A) Podgrzewane siedzenia |
| 26 | (10A) Tachograf (jeśli jest na wyposażeniu) |
| 27 | (15A) Światła przeciwmgielne lub przekaźnik zasilania |
| 28 | (5A) Przełącznik regulacji lusterka wstecznego, podgrzewacze lusterek bocznych |
| 29 | (25A) Nagrzewnica pomocnicza |
| 30 | (5A) Nagrzewnica pomocnicza |
| 31 | (25A) Klapa (5A) Ładowarka pokładowa |
| 32 | (20A) Spryskiwacze reflektorów i ich przekaźnik |
| 33 | (5A) Tachograf (jeśli jest na wyposażeniu) |
| 34 | (15A) Złącze zasilania pomocniczego 3 (tył) (5A) Wielofunkcyjny moduł sterujący w kierownicy |
| 35 | (10A) Wielofunkcyjna jednostka sterująca 1 (światła cofania, z automatyczną skrzynią biegów) (20A) Pokładowa jednostka sterująca zasilaniem |
| 36 | (5A) Jednostka sterująca sprzętem kempingowym, specjalne wyposażenie pojazdu |

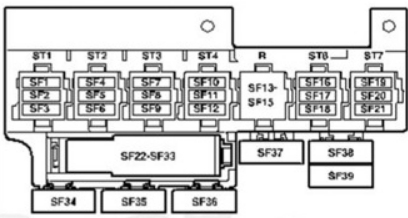

Skrzynka przekaźników za główną skrzynką bezpieczników
Typ 1
Opis
| 1 | – |
| 2 | Przekaźnik 1 nagrzewnica pomocnicza |
| 3 | Przekaźnik silnika dmuchawy klimatyzacji, tył |
| 4 | Przekaźnik pomocniczych obwodów zapłonowych |
| 5 | – 06/03: Przekaźnik obrotowej lampy ostrzegawczej (pojazd specjalnego przeznaczenia) |
| 6 | Przekaźnik odcinający światło hamowania |
| 7 | Przekaźnik pompy spryskiwacza reflektorów |
| 8 | Przekaźnik pompy pomocniczej klimatyzacji/nagrzewnicy |
| F1 | – |
| F2 | (30A) Moduł kontroli drzwi (kierowca), moduł kontroli drzwi (pasażer) |
| F3 | (40A) Ogrzewana tylna szyba |
Typ 2
Opis
| 1 | Przekaźnik silnika dmuchawy klimatyzacji, tylny (niektóre modele) |
| 2 | Jednostka sterująca elektroniką kolumny kierownicy |
| 3 | Jednostka sterująca elektroniką kolumny kierownicy |
| 4 | Przekaźnik wentylatora dachowego 1 |
| 5 | Jednostka sterująca blokadą mechanizmu różnicowego |
| 6 | 06/03: Przekaźnik sygnału tylnej klapy |
| F1 | (15A) Syrena (pojazd specjalnego przeznaczenia) |
| F2 | (10A) Syrena (pojazd specjalnego przeznaczenia) |
| F3 | (10A) Obrotowa lampa ostrzegawcza (pojazd specjalny) |
| F4 | (40A) Moduł sterujący tylnych lewych drzwi |
| F5 | (40A) 01/04: Moduł sterujący tylnymi prawymi drzwiami |
| F6 | (5A) 01/04: Syntezator głosu (jeśli jest dostępny) |
Skrzynka pod siedzeniem kierowcy
Typ 1
Przeznaczenie
| 1 | Przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem) |
| 2 | – |
| 3 | Przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem) |
| 4 | Specjalne wyposażenie pojazdu |
| 5 | Specjalne wyposażenie pojazdu |
| F1 | (5A) Skrzynka sterownicza sprzętu kempingowego |
| F2 | (10 A) Gniazdo zasilania akcesoriów 1 (przód), lodówka (RV) |
| F3 | (5A) Pompa świeżej wody (kamper) |
| F4 | (10A) Lampy wewnętrzne, oświetlenie lokalne (pojazd użytkowy) |
| F5 | (30 A) Moduł sterujący złącza zasilania nadwozia (pojazd użytkowy) |
| F6 | (40A) Moduł sterujący podnośnikiem dachowym (pojazd użytkowy) |
| F7 | (5A) Jednostka antenowa |
| F8 | (25A) Dodatkowa grzałka |
| F9 | (30A) Silnik dmuchawy klimatyzatora nagrzewnicy (automatyczna kontrola temperatury) |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | (40A) Moduł sterujący prawych tylnych drzwi |
| F14 | (80A) Dodatkowy akumulator |
Typ 2
Przeznaczenie
| 1 | – |
| 2 | Przekaźnik rozdzielacza w układzie ładowania (z dodatkowym akumulatorem) |
| 3 | Specjalne wyposażenie pojazdu |
| 4 | Specjalne wyposażenie pojazdu |
| 5 | Specjalne wyposażenie pojazdu |
| F1 | (15A) Złącze(a) zasilania akcesoriów |
| F2 | (15A) Złącze(a) zasilania akcesoriów |
| F3 | (15A) Złącze(a) zasilania akcesoriów |
| F4 | (15А) Lodówka (van), wyposażenie pojazdu specjalnego |
| F5 | (5A) Jednostka antenowa |
| F6 | (25A) Dodatkowa grzałka |
| F7 | (30A) Silnik dmuchawy klimatyzatora/nagrzewnicy (automatyczna kontrola temperatury) |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | (40A) Moduł sterujący prawych tylnych drzwi |
| F12 | (80A) Dodatkowy akumulator |
Typ 3
Oznaczenie
- 5A – złącze 10-pinowe / złącze 6-pinowe
- 3A – złącze 10-pinowe
- 5/15A – złącze 10-pinowe lub awaryjny rejestrator danych
- 15A – złącze 10-pinowe
- 5A – złącze 10-pinowe
- 25A – złącze 6-pinowe
- Gniazdo 15/30 – 12V, przetwornica napięcia
- 20 / 25A – Jednostka sterująca nagrzewnicy (nagrzewnicy).
- 25 / 30A – Wentylator nawiewny
- 15 / 30A – Sterowanie klimatem
- 15A – Zapalniczka samochodowa
- 5A – złącze 10-pinowe / złącze 6-pinowe
- Przekaźnik lokalny
- Przekaźnik lokalny
- Przekaźnik lokalny
- 30A – Ładowarka pokładowa
- 30A – Jednostka sterująca hydrauliką dachową
- 10A – Plafony oświetleniowe
- 10A – Komora chłodzona
- 5A – Pompa wodna
- 5A – Panel sterowania sprzętem kempingowym
- Gniazdo 15A – 12V
- Gniazdo 15A – 12V
- 10A – Wentylator dachowy lub gniazdo 12V
- 15A – Jednostka sterująca rozpoznawaniem przyczepy
- 20A – Jednostka sterująca rozpoznawaniem przyczepy
- 20A – Jednostka sterująca rozpoznawaniem przyczepy
- 7,5A – Jednostka sterująca rozpoznawaniem przyczepy
- rezerwa
- 5A – Jednostka sterująca wzmacniaczem głosu
- rezerwa
- rezerwa
- 15A – Podparcie lędźwiowe fotela kierowcy
- 40A – Jednostka sterująca prawymi drzwiami przesuwnymi
- 80A – Jednostka sterująca ładowaniem drugiego akumulatora
- 40A – Jednostka sterująca lewymi drzwiami przesuwnymi
- 40A – Wentylator nawiewny
- Złącze 6-pinowe
- rezerwa
W bloku tym znajdują się bezpieczniki odpowiadające za zapalniczkę (numer SF11) oraz dodatkowe gniazda.
Komora silnika
Skrzynka montażowa bezpieczników

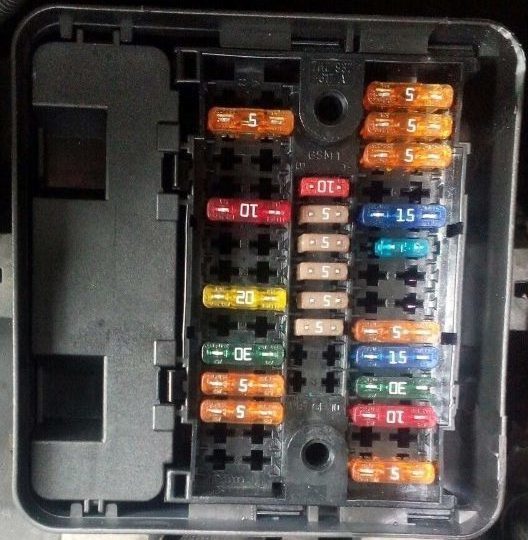

Zdjęcie pudełka

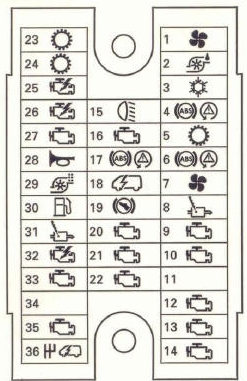

Schemat
Opis
| 1 | (5A) Silnik(i) wentylatorów chłodzących |
| 2 | (5A) Przekaźnik pompy płynu chłodzącego |
| 3 | (15A) Klimatyzacja (5A) Rezystor wentylacji skrzyni korbowej |
| 4 | (30A) Układ przeciwblokujący (ABS) lub stabilizator napięcia, stereo, radio |
| 5 | (15A) Automatyczna skrzynia biegów |
| 6 | (30A) Układ przeciwblokujący (ABS) |
| 7 | (5A) Jednostka sterująca silnika wentylatora chłodzącego 1 (7,5A) Pompa spryskiwacza |
| 8 | (15A) Sterowanie silnikiem |
| 9 | (5A) Sterowanie silnikiem, przekaźnik głównego obwodu zapłonu |
| 10 | (5A) Sterowanie silnikiem (15A) Zawór doładowania lub wydechowy |
| 11 | (5A) Jednostka sterująca wspomagania układu kierowniczego (30A) Przełącznik reflektorów i przekaźnik reflektorów |
| 12 | (5A) Sterowanie silnikiem (10A) Regulator ciśnienia paliwa |
| 13 | (10A) Sterowanie silnikiem (10A) Xenon w lewym reflektorze |
| 14 | (5A) Sterowanie silnikiem lub przekaźnik pompy paliwa |
| 15 | (10A) Włącznik świateł cofania |
| 16 | (5A) Sterowanie silnikiem lub włącznik świateł stop, przepływomierz powietrza |
| 17 | (5A) Układ przeciwblokujący (ABS) |
| 18 | (5A) Wspomaganie kierownicy |
| 19 | (5A) Włącznik świateł stop (czujnik położenia pedału hamulca), czujnik położenia pedału sprzęgła |
| 20 | (5A) Zarządzanie silnikiem |
| 21 | (5A) Zawór recyrkulacji spalin |
| 22 | (10A) Sterowanie silnikiem (wtryskiwacze) |
| 23 | (25A) Automatyczna skrzynia biegów (10A) Reflektor ksenonowy prawy |
| 24 | (5A) Automatyczna skrzynia biegów |
| 25 | (25A) Sterowanie silnikiem, zapłon |
| 26 | (25A) Sterowanie silnikiem (5A) Reflektor lewy |
| 27 | (5A) Przekaźnik pompy płynu chłodzącego |
| 28 | (15A) Sygnał wysokiego tonu |
| 29 | (10A) Czujnik prędkości pojazdu (5A) Prawy reflektor |
| 30 | (15/20A) Przekaźnik pompy pomocniczej klimatyzacji/nagrzewnicy, pompa paliwa, przekaźnik pompy paliwa |
| 31 | (15A) Sterowanie silnikiem (sonda lambda) |
| 32 | (30A) Sterowanie silnikiem (zapłon) (5A) Przekaźnik pompy paliwa |
| 33 | (5A) Sterowanie silnikiem przekaźnika pompy płynu chłodzącego, przekaźnik świec żarowych |
| 34 | (10A) Jednostka sterująca silnika wentylatora chłodzącego (5A) Jednostka sterująca siecią Bot |
| 35 | (10A) Sterowanie silnikiem (15A) Regulator poziomu paliwa |
| 36 | (25A / 30A) Przekaźnik rozrusznika (5A) Interfejs magistrali danych |

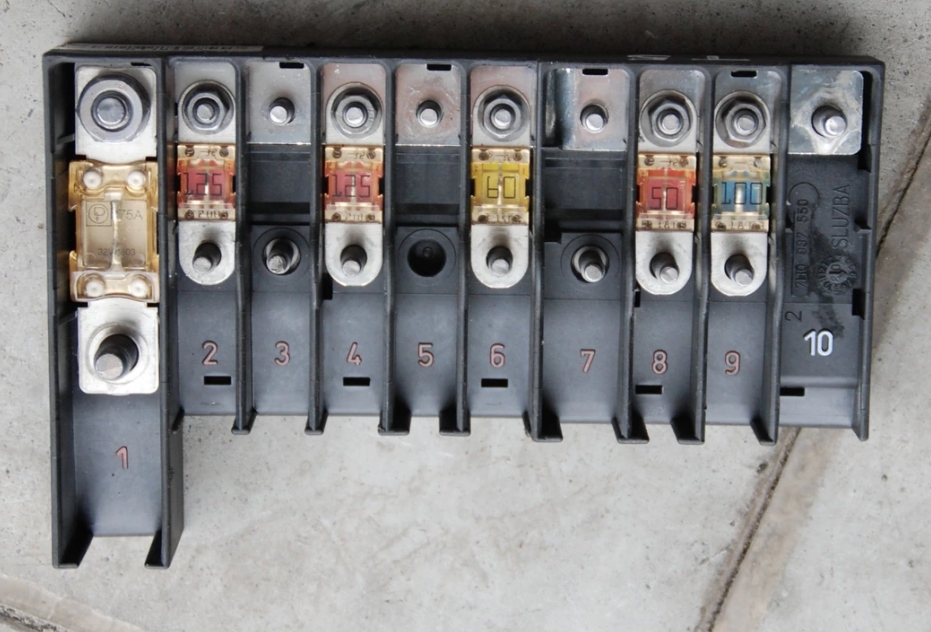

Skrzynka bezpieczników dużej mocy
Znajduje się obok zespołu i jest podłączony do akumulatora.
Przeznaczenie
| 1 | (175/225A) Generator |
| 2 | (125 A) Rozdział zasilania akumulatora, pomocniczy przekaźnik zapłonu, sterownik drzwi kierowcy, sterownik drzwi pasażera, odszraniacz tylnej szyby, przekaźnik zacisku X, oddzielne bezpieczniki |
| 3 | (50A / 100A) Układ ładowania (z dodatkowym akumulatorem), sterownik elektryczny drzwi tylnych lewych (niektóre modele), sterownik elektryczny drzwi tylnych prawych (niektóre modele), przekaźnik – rozdzielacz w układzie ładowania (z dodatkowym akumulatorem) |
| 4 | (125A) Rozdział mocy akumulatora (70A) Połączenie dodatnie w wiązce przewodów komory silnika |
| 5 | (50A) Dystrybucja zasilania akumulatorowego (niektóre modele), oddzielne bezpieczniki |
| 6 | (60A) Przekaźnik świecy żarowej (50A) Silnik pompy powietrza wylotowego |
| 7 | (70/80 / 100A) Silnik wentylatora chłodzącego |
| 8 | (40/50 / 100A) Silnik wentylatora chłodzącego, oddzielne bezpieczniki |
| 9 | (100A) Dystrybucja mocy akumulatora, wyłącznik zapłonu |
| 10 | – |

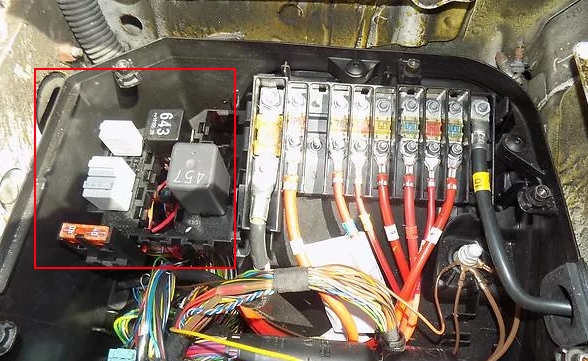

Skrzynka przekaźników
Znajduje się również obok skrzynki bezpieczników.
Typ 1
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca klimatyzacją (ręczna regulacja temperatury) |
| 2 | Przekaźnik pompy paliwa 2 |
| 3 | Przekaźnik pompy powietrza wylotowego |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | Przekaźnik pompy paliwa 1 |
| 6 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji (automatyczna kontrola temperatury) |
| 7 | Przekaźnik układu sterowania automatyczną skrzynią biegów |
| 8 | Jednostka sterująca wspomaganiem układu kierowniczego |
| 9 | Przekaźnik pompy płynu chłodzącego |
Typ 2
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca klimatyzacją (ręczna regulacja temperatury) |
| 2 | Przekaźnik pompy paliwa 2 |
| 3 | Przekaźnik pompy powietrza wylotowego |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | Przekaźnik pompy paliwa 1 |
| 6 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji (automatyczna kontrola temperatury) |
| 7 | – |
| 8 | Przekaźnik pompy płynu chłodzącego |
| 9 | Przekaźnik rozrusznika – jeśli jest na wyposażeniu |
Bezpieczniki w Transporterze T6
W szóstej generacji główna skrzynka bezpieczników znajduje się pod schowkiem.
Zdjęcie poglądowe
Za zapalniczkę odpowiada bezpiecznik nr 49 na 15A. Na rysunku zaznaczono kolorem czerwonym.
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
Jeśli masz coś do dodania – napisz w komentarzach.
