Volkswagen Polo 3 generacji jest również znany jako Polo Classic . Produkowane w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001 z nadwoziami typu sedan i hatback. Model ten przeszedł zmianę stylizacji w 1999 roku. W związku z tym zmiany te wpłynęły również na obwód elektryczny samochodu. W naszym materiale pokażemy ogólne lokalizacje elektronicznych sterowników Volkswagena Polo 3 Classic oraz szczegółowo opiszemy skrzynki bezpieczników i przekaźników. Osobno podkreślamy bezpiecznik zapalniczki.

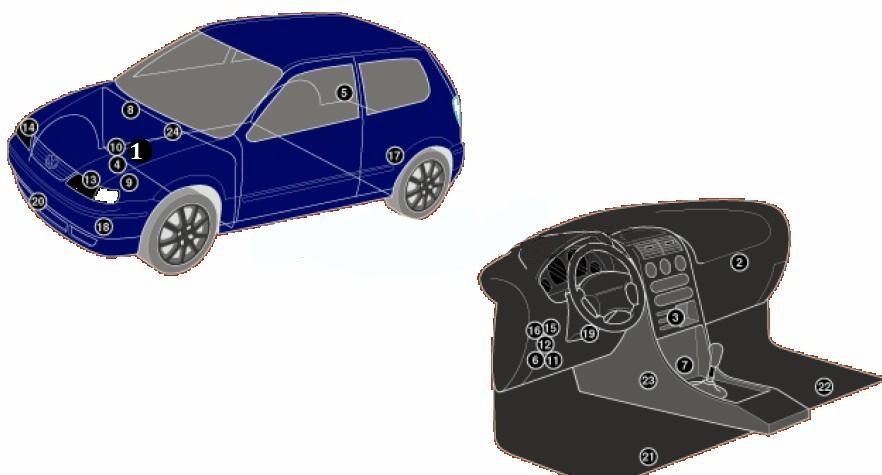

Lokalizacja jednostek sterujących
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Rezystor silnika nagrzewnicy / dmuchawy klimatyzacji – w bloku nagrzewnicy |
| 3 | Jednostka sterująca klimatyzacją/nagrzewnicą |
| 4 | Bateria akumulatorowa |
| 5 | Sterownik centralnego zamka – po prawej stronie bagażnika |
| 6 | Złącze diagnostyczne (DLC) -> 08/99 |
| 7 | Złącze diagnostyczne (DLC) -09/99> – za popielniczką |
| 8 | Elektroniczna jednostka sterująca silnikiem – na rezonatorze układu dolotowego |
| 9 | Jednostka sterująca silnikiem wentylatora chłodzącego |
| 10 | Skrzynka bezpieczników przekaźnika, komora silnika |
| 11 | Skrzynka bezpieczników przekaźnika, zestaw wskaźników 1 |
| 12 | Skrzynka bezpieczników przekaźnika, tablica przyrządów 2 |
| 13 | Jednostka sterująca reflektorami ksenonowymi (po lewej) |
| 14 | Sterownik reflektorów ksenonowych (prawy) |
| 15 | Sterownik świec żarowych – obok skrzynki bezpieczników, przekaźnik w desce rozdzielczej 2 |
| 16 | Przekaźnik świecy żarowej – w pobliżu skrzynki bezpieczników, przekaźnik zestawu wskaźników 2 |
| 17 | Sterownik zasięgu reflektorów – po lewej stronie bagażnika |
| 18 | Sygnał dźwiękowy – za zderzakiem |
| 19 | Elektroniczna jednostka sterująca immobilizera |
| 20 | Czujnik temperatury otoczenia |
| 21 | Sterownik ogrzewania fotela kierowcy – pod siedzeniem |
| 22 | Sterownik ogrzewania siedzenia pasażera – pod siedzeniem |
| 23 | Elektroniczna jednostka sterująca SRS |
| 24 | Elektroniczna jednostka sterująca skrzynią biegów – na rezonatorze układu dolotowego |
Przedział pasażerski

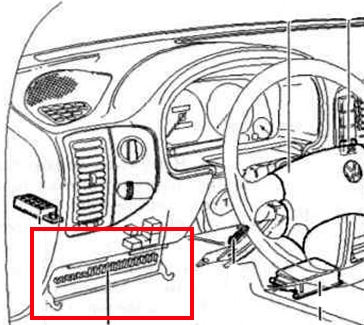

Znajduje się pod deską rozdzielczą po stronie kierowcy i jest przykryta osłoną ochronną.
Typ 1

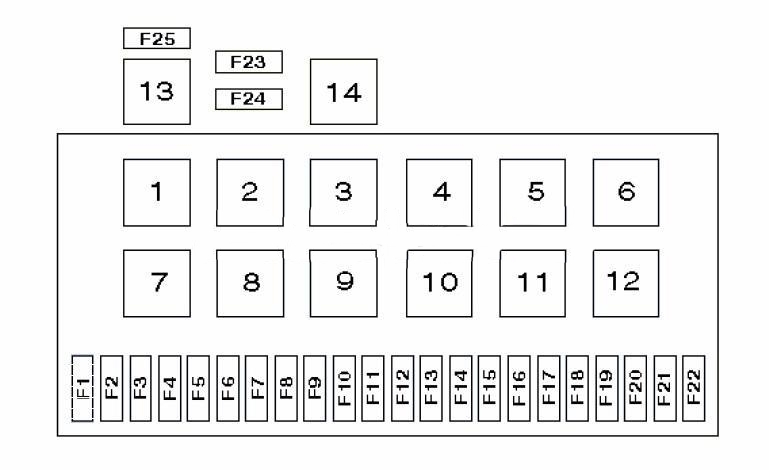

Schemat
Przeznaczenie
| 1 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 2 | Przekaźnik wycieraczki spryskiwacza tylnej szyby |
| 3 | |
| 4 | Przekaźnik pomocniczych obwodów zapłonowych |
| 5 | |
| 6 | Przekaźnik przerywacza kierunkowskazów |
| 7 | Przekaźnik pompy spryskiwacza reflektorów |
| 8 | Przekaźnik przerywanej pracy spryskiwacza szyby przedniej |
| 9 | Brzęczyk ostrzegający o lewych dołączonych wymiarach |
| 10 | Zworka (tylna lampa przeciwmgłowa) |
| 11 | Zworka (sygnał dźwiękowy) |
| 12 | Przekaźnik pompy paliwa |
| 13 | Przekaźnik świecy żarowej |
| 14 | Przekaźnik podgrzewacza kolektora dolotowego |
| F1 | (10A) Reflektor lewy – światła mijania, regulacja zasięgu reflektorów – lewy. |
| F2 | (10A) Reflektor prawy – światła mijania, regulacja zasięgu reflektorów – prawy. |
| F3 | (10A) Oświetlenie tablicy rejestracyjnej |
| F4 | (15A) Wycieraczka tylnej szyby |
| F5 | (15A) Wycieraczka szyby przedniej, podgrzewacz dyszy spryskiwacza szyby przedniej |
| F6 | (20A) Silnik dmuchawy nagrzewnicy, przekaźnik klimatyzacji |
| F7 | (10A) Lampy przednie i tylne – PRAWE |
| F8 | (10A) Lampy i ogony – lewa |
| F9 | (20A) Ogrzewana tylna szyba |
| F10 | (15A) Tylne światło przeciwmgłowe |
| F11 | (10A) Lewy reflektor świateł drogowych |
| F12 | (10A) Światła drogowe – reflektor prawy |
| F13 | (10A) Róg |
| F14 | (15A) Światła cofania, lusterka zewnętrzne |
| F15 | (10A) Wyposażenie elektryczne silnika |
| F 16 | (15A) Tablica przyrządów |
| F17 | (10A) Żarówki kierunkowskazów |
| F18 | (20A) Pompa paliwa, czujnik tlenu |
| F19 | (30A) Przekaźnik silnika wentylatora chłodzącego |
| F20 | (10A) Światła stopu |
| F21 | (15A) Lampy wewnętrzne, centralny zamek, tablica przyrządów, gniazdo diagnostyczne |
| F22 | (10A) System audio, zapalniczka |
| F23 | (30A)ABS |
| F24 | (30A)ABS |
| F25 | (50A) Świece żarowe |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 22.
Typ 2

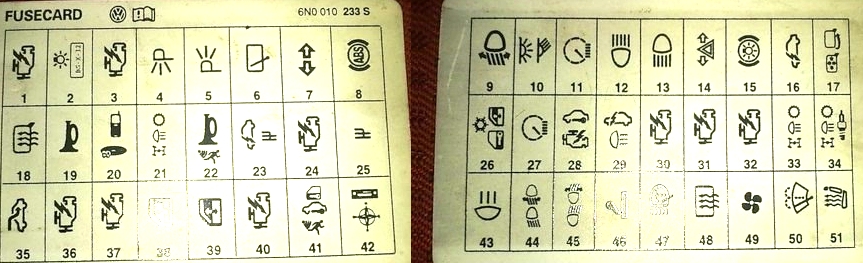

Schemat
Oznaczenie
| 1 | Podgrzewacz czujnika tlenu 10A |
| 2 | Oświetlenie tablicy rejestracyjnej 5A |
| 3 | Wtryskiwacz paliwa 10A |
| 4 | Światło boczne 5A, lewe |
| 5 | Światło boczne 5A, prawe |
| 6 | Wycieraczka tylnej szyby 15A |
| 7 | Wskaźniki prowadzące 7,5A |
| 8 | 5A ABS – EDL/ESP |
| 9 | Sterowanie zasięgiem reflektorów 5A |
| 10 | Oświetlenie wewnętrzne 7,5 A, oświetlenie schowka podręcznego, oświetlenie lusterka kosmetycznego |
| 11 | Złącze diagnostyczne 5A, klimatyzacja |
| 12 | 10A Reflektor, prawy |
| 13 | 10A Reflektor lewy |
| 14 | 10A światło awaryjne |
| 15 | Światła stopu 10A |
| 16 | Wyłącznik zapłonu 5A, przełącznik |
| 17 | – |
| 18 | 5A podgrzewane lusterka |
| 19 | Sygnał 15A |
| 20 | 10A Telematyka |
| 21 | 5A Elektroniczna jednostka sterująca skrzynią biegów |
| 22 | System alarmowy 15A |
| 23 | 5A EGR, miernik masy powietrza, przekaźnik nagrzewnicy dodatkowej, przekaźnik świecy żarowej |
| 24 | Przełącznik pedału sprzęgła 5A (Diesel) |
| 25 | Przełącznik poziomu 5A (automatyczna skrzynia biegów) |
| 26 | Klimatyzacja 7,5A, centralnie sterowany zamek drzwi, elektrycznie sterowane szyby, elektrycznie podgrzewane lusterka, system nawigacji |
| 27 | Zestaw wskaźników 5A |
| 28 | Urządzenie czujnika prędkościomierza 5A, automatyczne urządzenie blokujące silnik |
| 29 | Światła cofania 7,5A, podgrzewane dysze spryskiwaczy, ustawienie reflektorów |
| 30 | Zawór EGR 5A |
| 31 | Sterowanie silnikiem 10A |
| 32 | 5A Wyłączenie modułu sterującego paliwem (Diesel) |
| 33 | 10A Elektroniczna jednostka sterująca skrzynią biegów |
| 34 | Transformator zapłonowy 10A |
| 35 | Właz 25A |
| 36 | Sterowanie silnikiem 15A |
| 37 | Sterowanie silnikiem 15A |
| 38 | Sterowniki szyb 25A |
| 39 | 25A Elektryczne szyby dla pasażerów |
| 40 | Pompa paliwa 15A |
| 41 | Centralny zamek 15A, instalacja alarmowa |
| 42 | 15A radio, nawigacja |
| 43 | Przednie i tylne światła przeciwmgielne 15A |
| 44 | Korektor reflektora lewego 15A |
| 45 | 15A korektor prawego reflektora |
| 46 | Zapalniczka 15A |
| 47 | Spryskiwacz reflektorów 20A |
| 48 | Ogrzewana tylna szyba 20A |
| 49 | Podgrzewany silnik wentylatora 25A |
| 50 | Wycieraczki 15A |
| 51 | 15A podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 46 przy 15A.

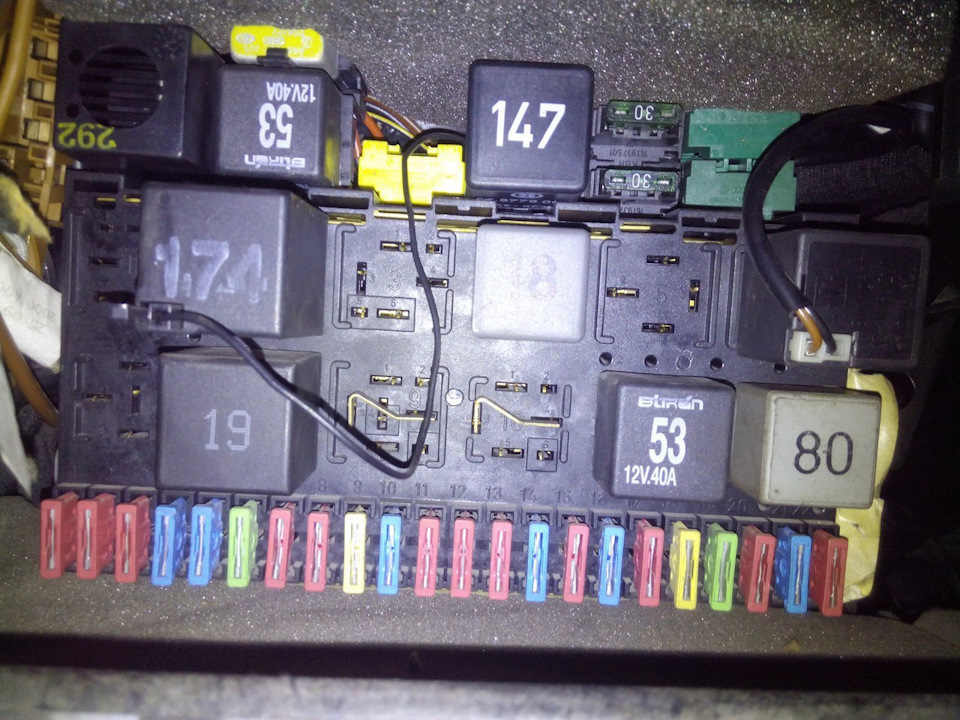

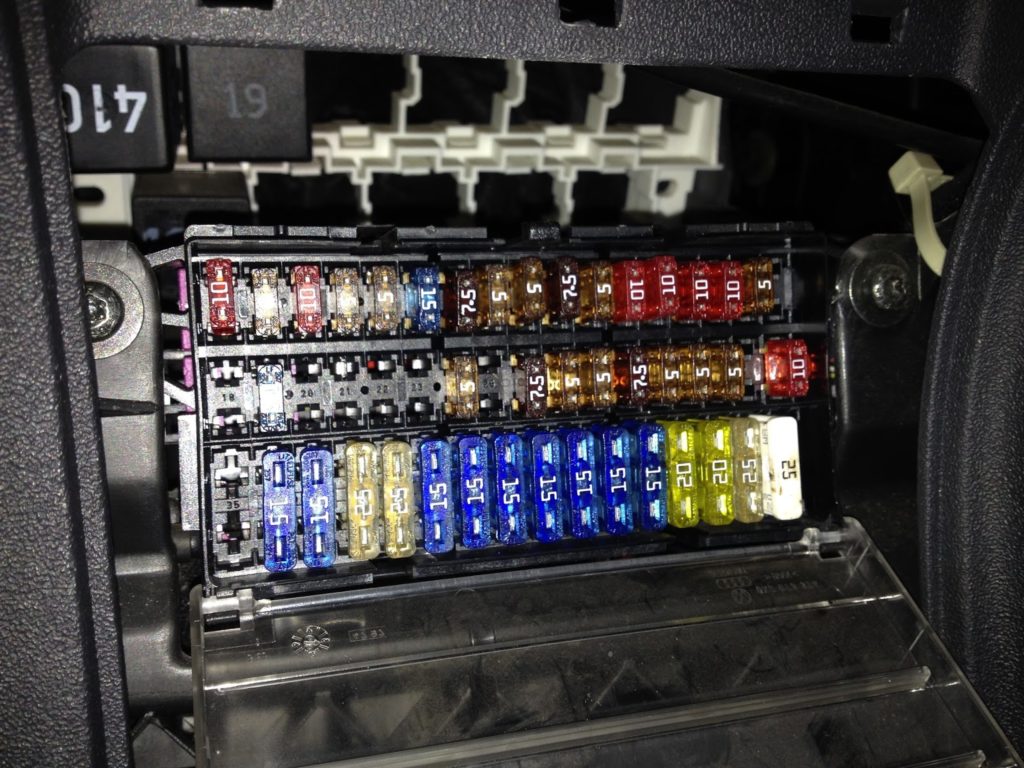

Jak widać na przykładowym zdjęciu, skrzynka przekaźników w tej wersji znajduje się za skrzynką bezpieczników. Mogą występować następujące elementy:
- Przekaźnik alarmowy
- Przekaźnik spryskiwacza szyby przedniej
- Przekaźnik pomocniczych obwodów zapłonowych
- Przekaźnik pompy paliwa
- Przekaźnik podgrzewanego lusterka
Komora silnika

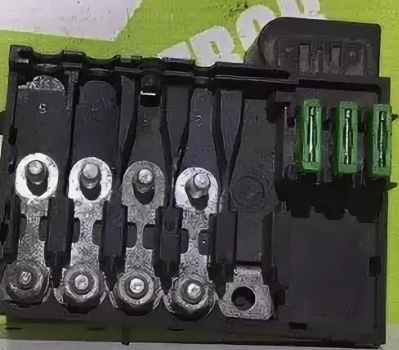

Znajduje się w pokrywie baterii. Składa się z bezpieczników i bezpieczników dużej mocy.
Przeznaczenie
| 1 | (110A) Generator |
| 2 | (80A) |
| 3 | (50A) Świece żarowe |
| 4 | (50A) Diesel: Świece żarowe. (30A) Benzyna: Nagrzewnica klimatyzacji |
| 5 | (30A) Układ ABS/ESP |
| 6 | (30A) Układ ABS/ESP |
| 7 | (30A) Silnik wentylatora chłodzącego |
| 8 | (20A) Klimatyzacja/ogrzewanie |
| 9 | (10A) Klimatyzacja/ogrzewanie |
Jeśli chcesz coś dodać – napisz w komentarzach.
