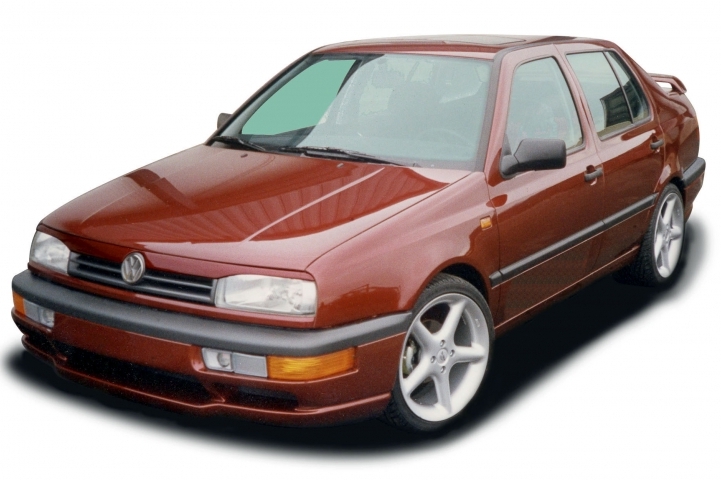

Volkswagen Vento to samochód kompaktowy zaprojektowany na platformie Golfa, ale ze standardowym nadwoziem typu hatchback (sedan). Produkowany od 1979 roku w sześciu pokoleniach. W Stanach Zjednoczonych jest lepiej znany jako Volkswagen Jetta . W naszym materiale znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Volkswagen Vento wyprodukowanych w latach 1991, 1992, 1993, 1994, 1995, 1996, 1997 i 1998 wraz ze schematami skrzynek i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę. Na koniec materiału udostępnimy do pobrania schematy elektryczne.
Rzeczywiste przyporządkowanie bezpieczników może różnić się od pokazanego i zależy od kraju dostawy oraz poziomu wyposażenia pojazdu.
Przedział pasażerski
Znajduje się na dole deski rozdzielczej po stronie kierowcy, za osłoną zabezpieczającą. Aby go wyjąć należy nacisnąć przyciski – zatrzaski.
Same pudełka wyglądają mniej więcej tak:
Schemat
Opis
| 1 | 10A Reflektor lewy – światła mijania, silniczki sterujące zasięgiem reflektorów |
| 2 | 10A Światło mijania – prawy reflektor |
| 3 | Oświetlenie tablicy rejestracyjnej 10A |
| 4 | 15A Środek do czyszczenia i spryskiwacza szyb tylnych drzwi |
| 5 | 15A Środki czyszczące, podkładki, spryskiwacze reflektorów |
| 6 | 20A Wentylator nagrzewnicy |
| 7 | 10A Wymiary przodu i tyłu – prawe |
| 8 | 10A Wymiary przodu i tyłu – po lewej stronie |
| 9 | 20A Ogrzewana tylna szyba |
| 10 | 15A Światła przeciwmgielne |
| 11 | 10A Światło drogowe – lewy reflektor |
| 12 | 10A Światło drogowe – prawy reflektor |
| 13 | 10A Sygnały dźwiękowe |
| 14 | 10A Światła cofania, podgrzewacze dysz spryskiwaczy, zamek centralny, elektrycznie sterowane lusterka zewnętrzne, podgrzewanie siedzeń, tempomat, elektrycznie sterowane szyby |
| 15 | 10A Prędkościomierz, podgrzewacz kolektora dolotowego |
| 16 | 15A Podświetlenie zestawu wskaźników, kontrolka ABS, kontrolka SRS, szyberdach, układ ogrzewania Thermotronic |
| 17 | 10A Światła awaryjne, kierunkowskazy |
| 18 | 20A Pompa paliwa, podgrzewana sonda lambda |
| 19 | 30A Wentylator chłodnicy, przekaźnik klimatyzacji |
| 20 | 10A Światła stopu |
| 21 | 15A Zrzuty oświetlenia wnętrza, lampa oświetlenia bagażnika, centralny zamek, szyberdach |
| 22 | 10A Radio, bezpiecznik |
Za zapalniczkę odpowiada bezpiecznik nr 22, 10A.
Przeznaczenie przekaźnika
| 1 | Przekaźnik klimatyzatora |
| 2 | Przekaźnik wycieraczki/spryskiwacza tylnej szyby |
| 3 | Przekaźnik, elektroniczna jednostka sterująca silnika |
| 4 | Przekaźnik głównych obwodów zapłonowych |
| 5 | – |
| 6 | Przekaźnik – przerywacz kierunkowskazów |
| 7 | Sterownik spryskiwaczy reflektorów |
| 8 | Przekaźnik przerywanej pracy wycieraczki/spryskiwacza szyby przedniej |
| 9 | Przekaźnik wskaźnika niezapiętych pasów bezpieczeństwa 1995 |
| 10 | Przekaźnik świateł przeciwmgłowych |
| 11 | Przekaźnik klaksonu |
| 12 | Przekaźnik pompy paliwa |
| 13 | Przekaźnik podgrzewacza kolektora dolotowego |
| 14 | – |
| 15 | Przekaźnik pompy ABS |
| 16 | Przekaźnik światła cofania (Ecomatic) |
| 17 | Przekaźnik świateł drogowych reflektora (Ecomatic) |
| 18 | Przekaźnik świateł mijania (Ecomatic) |
| 19 | Bezpiecznik 30A – klimatyzacja, Climatronic 2.0 / 2.8 (1993) |
| 20 | Przekaźnik przełącznika blokady startu |
| 21 | Przekaźnik czujnika tlenu |
| 22 | Przekaźnik wskaźnika niezapięcia pasa bezpieczeństwa (1995) |
| 23 | Przekaźnik pompy próżniowej (Ecomatic) |
| 24 | Bezpiecznik termiczny (20A) – Elektryczne szyby |
Komora silnika
W pojazdach z silnikami wysokoprężnymi obwód zasilania świec żarowych jest chroniony bezpiecznikiem dużej mocy w postaci wkładki topikowej.
W niektórych modelach, gdy wentylator chłodnicy jest włączony, można również zastosować łącznik topikowy.
