Volkswagen Jetta 4 (Bora) bezpieczniki i przekaźniki

Volkswagen Bora został zaprojektowany na wzór vw golfa IV. Ma jednak bardziej wydłużone nadwozie i jest klasycznym sedanem. W Europie i Ameryce znany jest jako Volkswagen Jetta 4 generacji. Produkowane w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005. W naszym materiale pokażemy lokalizację skrzynek bezpieczników i przekaźników w Volkswagenie Jetta 4 , podamy ich schematy i zdjęcia z oznaczeniem przeznaczenia elementów, a także zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.

Liczba bezpieczników i przekaźników w skrzynkach, a także ich przeznaczenie może różnić się od tego materiału i zależy od roku produkcji i konfiguracji odpowiednio Volkswagena Bora i Jetta 4.

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się na lewym końcu deski rozdzielczej i jest przykryty osłoną ochronną. Na odwrotnej stronie powinien znajdować się aktualny schemat z oznaczeniami bezpieczników.

Schemat

Opis

Za zapalniczkę odpowiada bezpiecznik nr 41, 30A.

Skrzynka przekaźników

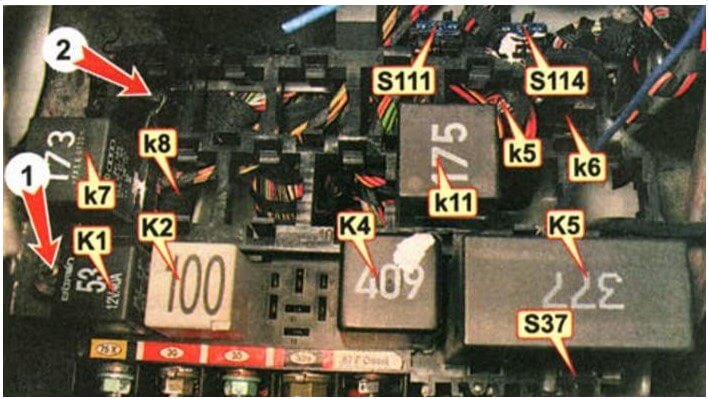

Jednostka główna z przekaźnikiem znajduje się pod samym panelem, po stronie kierowcy.

Schemat

Przeznaczenie

• 1 – panel główny;
• 2 – panel dodatkowy;
• K1 – przekaźnik klaksonu;
• K2 – przekaźnik przełączający styku „X”;
• K4 – przekaźnik pompy paliwa;
• K5 – sterownik wycieraczek;
• K5 – sterownik ogrzewania przedniego siedzenia pasażera;
• K6 – jednostka sterująca ogrzewaniem siedzenia kierowcy;
• K7 – przekaźnik odcinający lampki sygnalizacyjne hamulca;
• K8 – przekaźnik zapalniczki;
• k11 – przekaźnik blokady światła cofania i rozrusznika;
• S37 – dodatkowy bezpiecznik elektrycznie sterowanych szyb;
• S111 – dodatkowy bezpiecznik autoalarmu;
• S114 – dodatkowy bezpiecznik autoalarmu.

Dodatkowa skrzynka przekaźników znajduje się pod maską na przegrodzie.

Może być przekaźnik: załączenie pompy powietrza wtórnego lub świec żarowych. Kierunkowskaz i przekaźnik alarmowy są wbudowane w sam przełącznik alarmu. Jednostka sterująca wentylatorami elektrycznymi układu chłodzenia jest zainstalowana na lewej belce bocznej pod akumulatorem.

Komora silnika

Znajduje się na pokrywie baterii.

Składa się z działu bezpieczników i bezpieczników dużej mocy.

Schemat

Przeznaczenie
