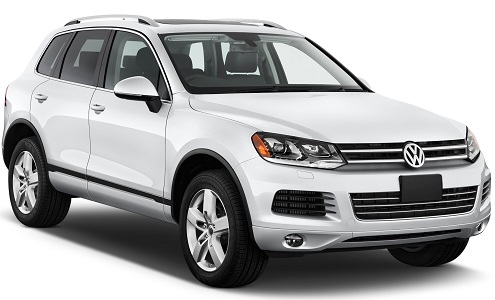

Volkswagen Touareg 2 generacji NF i FL produkowany był w latach 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Następnie na linie montażowe koncernu Volkswagen weszła 3 generacja Tuarega. W tym materiale znajdziesz opis bezpieczników i przekaźników Volkswagen Tuareg 2 wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Konstrukcja pudełek może różnić się od pokazanej i zależy od roku produkcji oraz poziomu wyposażenia Twojego samochodu.
Contents
Lokalizacja

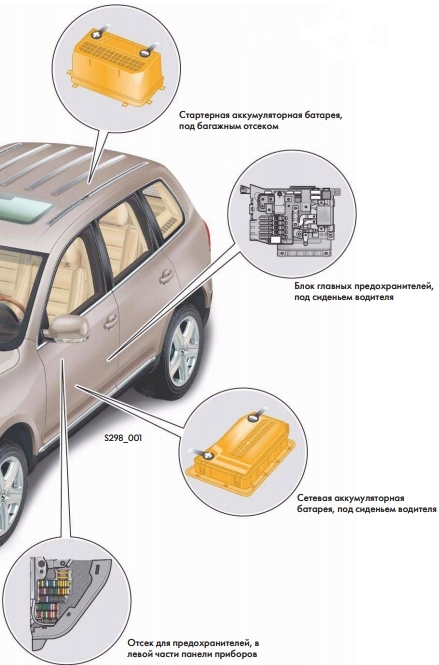

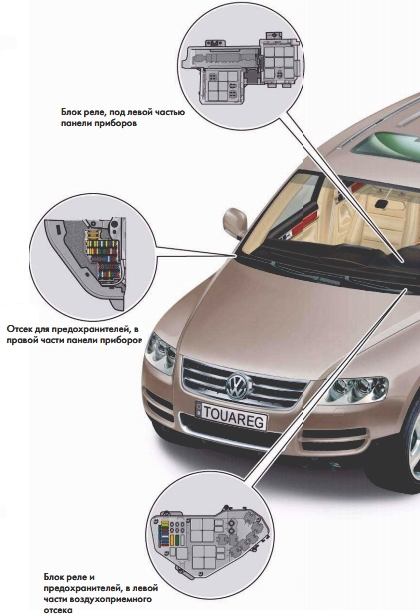

Ogólna lokalizacja skrzynek bezpieczników i przekaźników
Przedział pasażerski

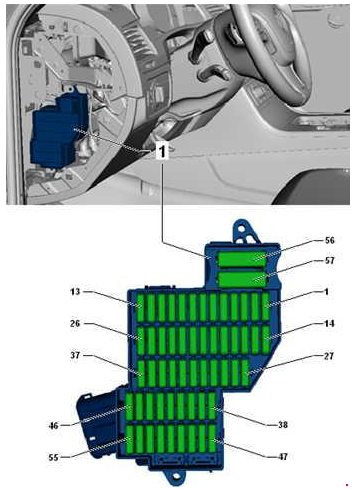

Pudełko po lewej stronie
Montuje się go po lewej stronie deski rozdzielczej, od końca, za osłoną ochronną.

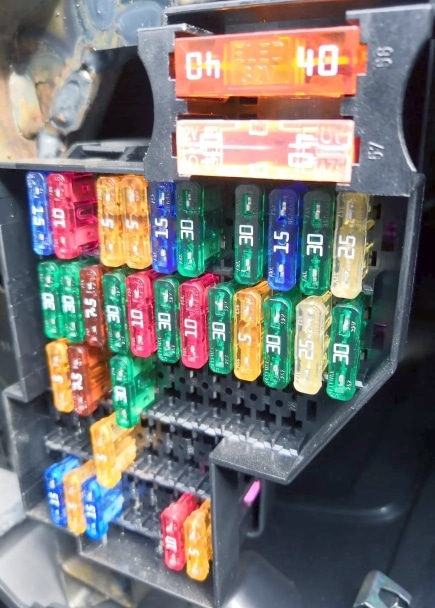

Zdjęcie poglądowe
Schemat
Opis
| 1 | 25A Jednostka sterująca regulacją fotela kierowcy i wentylacją |
| 2 | Jednostka sterująca nagrzewnicą 30A |
| 3 | Sygnał 15/20A |
| 4 | Silnik wycieraczek 30A |
| 5 | 30A Jednostka sterująca przesuwanym dachem |
| 6 | 15/30 Jednostka sterująca zwalnianiem oparcia |
| 7 | 15A Elektrycznie regulowana jednostka sterująca kolumny kierownicy |
| 8 | Jednostka sterująca monitora ciśnienia w oponach 5 / 10A, jednostka sterująca kolumny kierownicy |
| 9 | 5A Wyłącznik świateł, czujnik deszczu, moduł dachu przedniego, jednostka sterująca systemu monitorowania ciśnienia w oponach |
| 10 | Sterownik szyberdachu 30A |
| 11 | 10/15A Podgrzewacz kierownicy, Jednostka sterująca kolumny kierownicy |
| 12 | Nieużywany |
| 13 | Nieużywany |
| 14 | 30A Pokładowa jednostka sterująca zasilaniem |
| 15 | 25 / 30A Pokładowa jednostka sterująca zasilaniem |
| 16 | 30A Sterownik drzwi kierowcy |
| 17 | 5/10A Czujnik wnętrza, syrena alarmowa, wyłącznik krańcowy maski |
| 18 | 30A Pokładowa jednostka sterująca zasilaniem |
| 19 | 10A Jednostka sterująca silnika |
| 20 | 30A Pokładowa jednostka sterująca zasilaniem, ogrzewanie poduszek kierowcy i pasażera |
| 21 | 10A Przekaźnik akumulatora ciepła resztkowego |
| 22 | 30A Pokładowa jednostka sterująca zasilaniem |
| 23 | Złącze diagnostyczne 7,5 A, wyłącznik zapłonu i rozrusznika, interfejs diagnostyczny magistrali danych, elektroniczna jednostka sterująca. blokada kolumny kierownicy |
| 24 | 30A Przekaźnik ogrzewania lewej strony szyby przedniej |
| 25 | 30A Przekaźnik ogrzewania prawej strony szyby przedniej |
| 26 | Bateria wentylatora 15A 1 |
| 27 | 5A Jednostka sterująca wskaźnikiem niskiego poziomu płynu chłodzącego, Przekaźnik poziomu płynu chłodzącego, Jednostka sterująca układu regulacji akumulatora |
| 28 | 5A Jednostka sterująca siłownikiem elektrycznym |
| 29 | 5A Regulator ciśnienia sprzęgła automatycznej skrzyni biegów |
| 30 | 5A Jednostka sterująca wspomagania układu kierowniczego, Elektryczna pompa wspomagania układu kierowniczego |
| 31 | Nieużywany |
| 32 | 15A Jednostka sterująca sprężarki klimatyzatora |
| 33 | 30A Sterownik tylnych lewych drzwi |
| 34 | 5A Jednostka sterująca otwieraniem pokrywy/klapy tylnej |
| 35 | 7,5A Jednostka sterująca otwieraniem pokrywy/klapy tylnej |
| 36 | 5A Przycisk elektromechanicznego hamulca postojowego |
| 37 | Bateria wentylatora 15A 2 |
| 38 | 5A Jednostka sterująca napędem elektrycznym, przekaźnik wentylatora |
| 39 | 30A Regulator ciśnienia sprzęgła automatycznej skrzyni biegów |
| 40 | 30A Przekaźnik odblokowania wentylatora |
| 41 | 10A Jednostka sterująca systemem regulacji akumulatora |
| 42 | 5A Lusterko wewnętrzne elektrochromowe |
| 43 | 7,5A Lewy reflektor, Prawy reflektor, Regulacja zasięgu reflektorów |
| 44 | 5A Jednostka sterująca ogrzewaniem tylnych siedzeń |
| 45 | 5A Jednostka sterująca przetwarzaniem obrazu, czujnik ruchu obrotowego, kamera przednia do systemów wspomagania kierowcy |
| 46 | 5A Jednostka sterująca asystenta zmiany pasa ruchu |
| 47 | 5A Jednostka sterująca systemem wspomagania parkowania, jednostka sterująca otwieraniem bramy garażowej, interfejs diagnostyczny magistrali danych, gniazdo diagnostyczne |
| 48 | 10A Czujnik wysokiego ciśnienia, miernik masy powietrza, sterownik silnika, przekaźnik rozrusznika, sterownik silnika, |
| 49 | 7,5A Jednostka sterująca adaptacyjnego tempomatu |
| 50 | Zapalnik napinacza paska po stronie kierowcy 5/30A |
| 51 | 5A Jednostka sterująca wskaźnika niskiego poziomu płynu chłodzącego, przekaźnik poziomu płynu chłodzącego |
| 52 | 15A Silnik wycieraczki tylnej szyby |
| 53 | 5A Jednostka sterująca do adaptacyjnego sterowania oświetleniem i zasięgiem reflektorów, Jednostka sterująca kolumny kierownicy, Pokładowa jednostka sterująca zasilaniem |
| 54 | 15A Lewy reflektor |
| 55 | 5A Jednostka sterująca wskaźnika niskiego poziomu płynu chłodzącego, przekaźnik poziomu płynu chłodzącego |
| 56 | 40A Przekaźnik kontroli wysokości jazdy sprężarki |
| 57 | 40A Wentylator nawiewny |

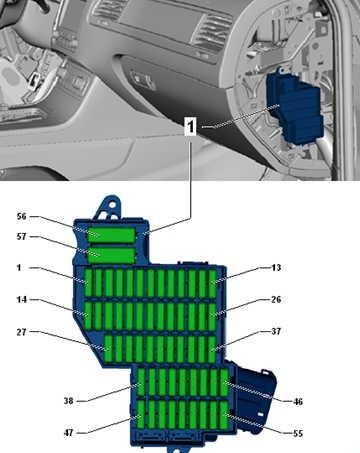

Skrzynka z prawej strony
Znajduje się na końcu prawej strony deski rozdzielczej, za osłoną ochronną.
Schemat
Przeznaczenie
| 1 | Nieużywany |
| 2 | 15A Jednostka sterująca do regulacji wysokości jazdy |
| 3 | 10A Jednostka sterująca blokadą mechanizmu różnicowego międzykołowego |
| 4 | 30A Jednostka sterująca blokadą mechanizmu różnicowego międzykołowego |
| 5 | 15 / 25A Jednostka sterująca rozpoznawania przyczepy |
| 6 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 7 | 15 / 25A Jednostka sterująca rozpoznawania przyczepy |
| 8 | 15 / 25A Jednostka sterująca rozpoznawania przyczepy |
| 9 | 30A Sterownik tylnych prawych drzwi |
| 10 | Nieużywany |
| 11 | 30A Sterownik drzwi przednich pasażera |
| 12 | Nieużywany |
| 13 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 14 | 10A Sterownik poduszki powietrznej, sterownik rozpoznawania zajętości siedzenia |
| 15 | 10A Jednostka sterująca skrzyni rozdzielczej |
| 16 | 5A Jednostka sterująca elektromechanicznego hamulca postojowego, panel sterowania wysokością jazdy, rezystor podgrzewania dysz spryskiwaczy, przycisk dezaktywacji ASR i ESP, sterownik ABS, przycisk wspomagania zjazdu ze wzniesienia, przycisk elektromechanicznego hamulca postojowego, przycisk AUTO HOLD, stabilizator napięcia |
| 17 | 15A Prawy reflektor |
| 18 | 30A Zapalnik napinacza pasa bezpieczeństwa 2, strona pasażera z przodu |
| 19 | 5A Przełącznik Tiptronic, przełącznik wielofunkcyjny, sterownik automatycznej skrzyni biegów |
| 20 | 25A Jednostka sterująca regulacją przedniego siedzenia pasażera, jednostka sterująca siedzenia kierowcy i pasażera |
| 21 | 25A Jednostka sterująca ogrzewaniem tylnych siedzeń, panel sterowania i wyświetlacza klimatyzacji tylnej |
| 22 | Nieużywany |
| 23 | 25A Jednostka sterująca klapą tylną |
| 24 | 10A Jednostka sterująca Climatronic, panel sterowania klimatyzacją tylną i panel wyświetlacza |
| 25 | 5A Jednostka sterująca kamerą zewnętrzną, Jednostka sterująca kamerą cofania |
| 26 | 30A Przekaźnik odmgławiacza tylnej szyby |
| 27 | 5A Urządzenie do odbioru sygnału radiowego dodatkowego podgrzewacza cieczy |
| 28 | 5/20A Przekaźnik pompy hydraulicznej skrzyni biegów, jednostka sterująca skrzynki rozdzielczej, jednostka sterująca automatycznej skrzyni biegów (przed listopadem 2012 r.) |
| 29 | Jednostka sterująca ABS 30A |
| 30 | Przełącznik Tiptronic 5A |
| 31 | 20 / 30A Centralna jednostka sterująca systemem komfortu |
| 32 | 30A Wentylator wlotowy z tyłu |
| 33 | 30A Centralna jednostka sterująca systemem komfortu |
| 34 | Nieużywany |
| 35 | 5A Jednostka sterująca systemu śledzenia pojazdów |
| 36 | 30A Centralna jednostka sterująca systemem komfortu |
| 37 | 20A Jednostka sterująca automatycznej skrzyni biegów, przekaźnik pompy hydraulicznej skrzyni biegów |
| 38 | 15 A Zapalniczka samochodowa, gniazdo 12 V 2, sterownik ogrzewania tylnych siedzeń (przed sierpniem 2014 r.) |
| 39 | 15A Dodatkowe gniazda 12 V |
| 40 | Falownik 20/30A z gniazdem, 12 V – 230 V |
| 41 | 10A Złącze 2 do podłączenia zewnętrznych urządzeń audio |
| 42 | 5A Jednostka sterująca rozpoznawaniem przyczepy |
| 43 | 10A Jednostka sterująca blokadą mechanizmu różnicowego międzykołowego |
| 44 | 5A Czujnik zanieczyszczenia powietrza |
| 45 | Stabilizator napięcia 30A |
| 46 | Stabilizator napięcia 30A |
| 47 | 10A Jednostka sterująca elektronicznego systemu informacyjnego |
| 48 | 30A Jednostka sterująca cyfrowego systemu audio |
| 49 | Nieużywany |
| 50 | Tuner telewizyjny 5A, jednostka sterująca elektroniki sterującej telefonem komórkowym |
| 51 | Jednostka główna 20A |
| 52 | 5A Jednostka sterująca we wkładce tablicy rozdzielczej -J285- |
| 53 | Zmieniarka DVD 5A |
| 54 | 5A Interfejs do zewnętrznych urządzeń multimedialnych -R215- |
| 55 | Nieużywany |
| 56 | Jednostka sterująca ABS 40A |
| 57 | 40A Jednostka sterująca elektromechanicznego hamulca postojowego, Jednostka sterująca skrzynki rozdzielczej |
W Volkswagenie Tuaregu 2. generacji za przednią zapalniczkę odpowiada bezpiecznik nr 38 przy 15A, a za dodatkową nr 39.

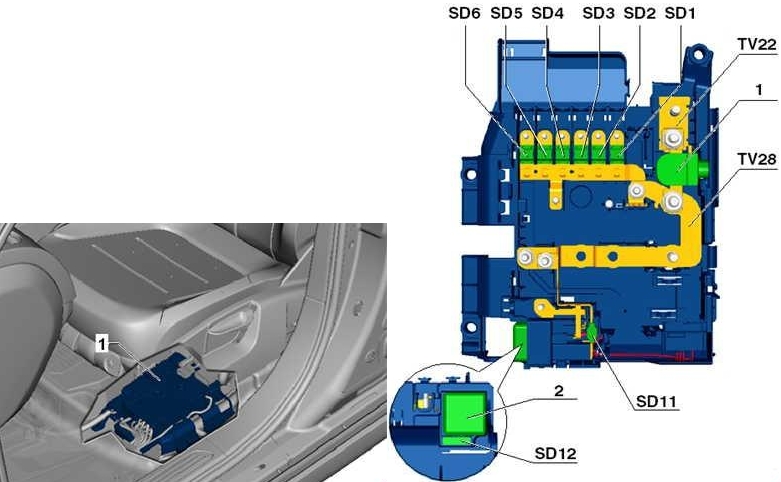

Skrzynka pod siedzeniem kierowcy
Oznaczenie
| 1 | Skrzynka bezpieczników 100A |
| 2 | 50A Jednostka sterująca do regulacji wysokości jazdy |
| 3 | Skrzynka bezpieczników 100A |
| 4 | Skrzynka bezpieczników 80A |
| 5 | Skrzynka bezpieczników 40A |
| 6 | Przekaźnik gniazdowy 50A, skrzynka bezpieczników |
| 7 | Skrzynka bezpieczników 60A, wentylator tylny |
| 8 | Złącze przewodu 60 A, zacisk 30 przekaźnika mocy |
| 9 | Skrzynka bezpieczników 125A |
| 10 | 60 / 150А Element grzejny dodatkowej nagrzewnicy powietrza, przekaźnik pompy hydraulicznej GB |
| 11 | Zacisk przekaźnika zasilania 40A 15 |
| 12 | Diagnostyka 5A |
Skrzynki przekaźników

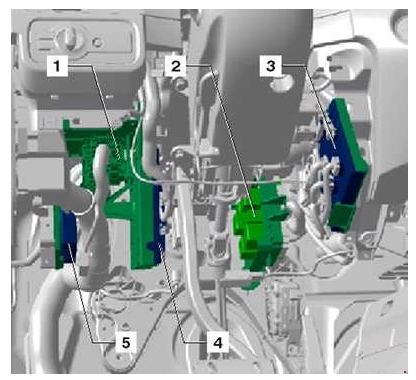

W obszarze drążka kierowniczego, w dolnej części deski rozdzielczej, znajdują się następujące bloki.
Opis
- Skrzynka bezpieczników i przekaźników 1
- Skrzynka bezpieczników i przekaźników 2
- Pokładowa jednostka sterująca zasilaniem
- Centralna jednostka sterująca systemu komfortu
- Jednostka sterująca systemem wspomagania parkowania
Skrzynka bezpieczników i przekaźników 1
Schemat
Przeznaczenie
| E1 | Przekaźnik podgrzewanej szyby przedniej, lewy (643) |
| E2 | Przekaźnik podgrzewanej szyby przedniej, prawa strona (643), Jednostka sterująca wyłącznika ostrzegawczego niskiego poziomu płynu chłodzącego (422) |
| E3 | Przekaźnik gniazdowy (100) |
| E 4 | Przekaźnik pompy hydraulicznej skrzyni biegów (644) |
| E5 | Przekaźnik akumulatora ciepła resztkowego (404), przekaźnik poziomu płynu chłodzącego (646) |
| E6 | Przekaźnik zwalniający wentylator (449) |

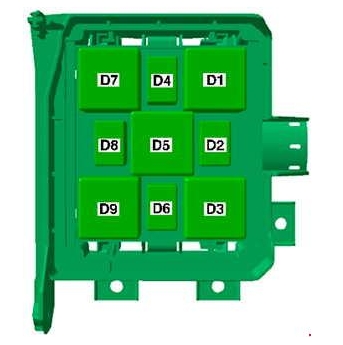

Skrzynka bezpieczników i przekaźników 2
Schemat
Oznaczenie przekaźnika
| 1 | Przekaźnik sprężarki kontroli wysokości jazdy (373) |
| 2 | Przełącznik poziomu płynu chłodzącego (404), przekaźnik akumulatora ciepła resztkowego (646) |
| 3 | Przekaźnik podgrzewanej szyby przedniej, lewy (645) |
| 4 | Przekaźnik klaksonu (395) |
| 5 | Przekaźnik pompy hydraulicznej skrzyni biegów – (100), przekaźnik gniazda (644) |
| 6 | Przekaźnik pompy hydraulicznej skrzyni biegów (404), przekaźnik pompy hydraulicznej skrzyni biegów (646) |
| 7 | Przekaźnik podgrzewanej szyby tylnej (643) |
| 8 | Przekaźnik zwalniający wentylator (646) |
| 9 | Jednostka sterująca wyłącznika ostrzegawczego niskiego poziomu płynu chłodzącego (422), przekaźnik ogrzewania prawej szyby przedniej (645) |

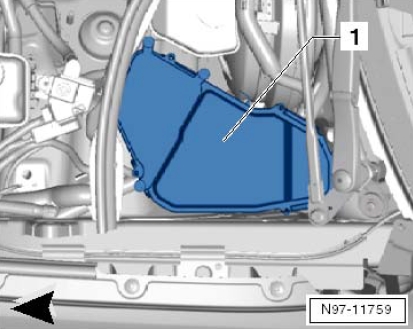

Komora silnika
Pod maską skrzynka bezpieczników i przekaźników znajduje się w bloku montażowym, w komorze rozprężnej po lewej stronie.

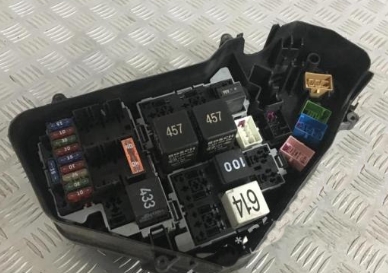

Zdjęcie poglądowe

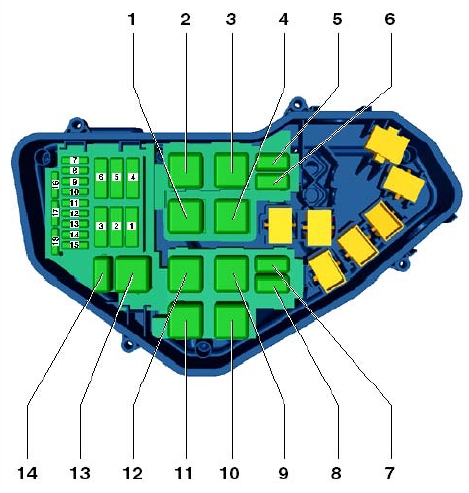

Schemat
Opis
| 1 | 40A Przekaźnik rozrusznika, rozrusznik |
| 2 | Nieużywany |
| 3 | 40A Przekaźnik pompy powietrza wtórnego |
| 4 | 30A Przekaźnik pompy próżniowej |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | 15A Regulator ciśnienia paliwa, zawór dozujący paliwo, cewka zapłonowa |
| 8 | 10A Pompa chłodnicy recyrkulacji spalin |
| 9 | 30A Jednostka sterująca silnika |
| 10 | 10A Sterownik wentylatora chłodnicy, sterownik świec żarowych, dodatkowy przekaźnik pompy płynu chłodzącego, włącznik świateł hamowania, zawór przełączający chłodnicy EGR, zawór dławiący, zawór płynu chłodzącego głowicę cylindrów, zawór sterujący ciśnieniem oleju, elektroniczny termostat sterujący płynem chłodzącym silnik, korpus przepustnicy |
| 11 | 5A Czujnik poziomu i temperatury oleju |
| 12 | 10A Przekaźnik dodatkowej pompy płynu chłodzącego, Przekaźnik akumulatora ciepła resztkowego, Pompa obiegowa płynu chłodzącego |
| 13 | 25A Jednostka sterująca pompą paliwa |
| 14 | 15 / 30A Pompa środka redukującego, moduł szacowania poziomu środka redukującego, sterownik silnika 2 |
| 15 | 10 / 30A Przekaźnik zasilania zacisku 30, jednostka sterująca silnika |
| 16 | 30A Jednostka sterująca układu ogrzewania redukcyjnego |
| 17 | Element grzejny sondy lambda 15A |
| 18 | Element grzejny sondy lambda 10A |
Przekaźnik
- Sterownik świec żarowych (457)
- Przekaźnik zasilania elektroniki silnika (645)
- Przekaźnik pompy powietrza wtórnego (100)
- Przekaźnik główny (614)
- rezerwa
- Dodatkowy przekaźnik pompy płynu chłodzącego (404)
- rezerwa
- rezerwa
- Przekaźnik rozrusznika (100)
- Przekaźnik serwa hamulca (100)
- rezerwa
- rezerwa
- Przekaźnik rozrusznika 2 (433)
- rezerwa
