Volkswagen Sharan istnieje na rynku od 1995 roku do chwili obecnej w dwóch generacjach. Pierwsza generacja była produkowana w latach 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 i 2009. W tym czasie samochód przeszedł 2 zmiany stylizacji. W związku z tym istnieje również kilka schematów wykonania pudełek. W tym materiale pokażemy lokalizację wszystkich elektronicznych jednostek sterujących, szczegółowo opiszemy przeznaczenie bezpieczników i przekaźników w Volkswagenie Sharan 1 generacji . Osobno zauważamy bezpiecznik zapalniczki.
Liczba jednostek, ich konstrukcja oraz przeznaczenie elementów mogą różnić się od prezentowanych i zależeć od roku produkcji, poziomu wyposażenia oraz kraju dostawy. Zaprezentujemy 2 najpopularniejsze opcje: pierwsza opcja nadaje się głównie do modeli wyprodukowanych przed 1998 rokiem, a druga później.
Contents

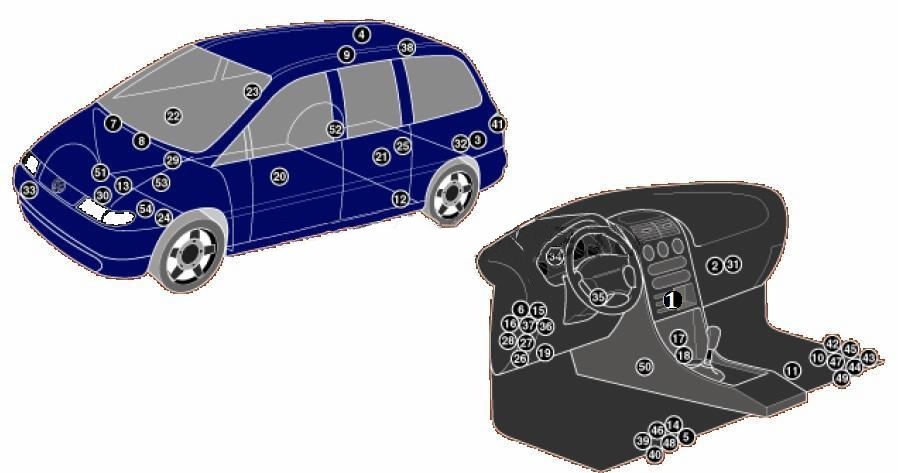

Lokalizacje
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca klimatyzatora |
| 2 | Jednostka sterująca silnikiem wentylatora klimatyzatora nagrzewnicy, przód (z automatyczną regulacją temperatury) |
| 3 | Jednostka sterująca silnikiem wentylatora klimatyzatora nagrzewnicy, tylna (z automatyczną regulacją temperatury) |
| 4 | Wzmacniacz sygnału antenowego – za panelem dachowym |
| 5 | Sterownik zabezpieczenia przed kradzieżą Sterownik centralnego zamka – pod fotelem kierowcy (^ 08/97) |
| 6 | Jednostka sterująca zabezpieczeniem przed kradzieżą – w wielofunkcyjnej jednostce sterującej (09/97 ^) |
| 7 | Sygnał dźwiękowy antywłamaniowy – rezonator układu dolotowego (^ 04/00) |
| 8 | Sygnał dźwiękowy antywłamaniowy – rezonator układu dolotowego (05/00 ^) |
| 9 | Antena audio – tylna prawa boczna szyba |
| 10 | Dodatkowy akumulator – pod siedzeniem pasażera, jeśli jest na wyposażeniu |
| 11 | Dodatkowy przekaźnik akumulatora (11/98 ^) – pod prawym przednim siedzeniem |
| 12 | Dodatkowa jednostka sterująca nagrzewnicą |
| 13 | Bateria akumulatorowa |
| 14 | Sterownik centralnego zamka – w sterowniku systemu antykradzieżowego – pod siedzeniem kierowcy (^ 08/97) |
| 15 | Jednostka sterująca centralnego zamka – w wielofunkcyjnej jednostce sterującej (09/97 ^) |
| 16 | Jednostka sterująca (alarm) – skrzynka bezpieczników/przekaźników tablicy przyrządów 2 |
| 17 | Jednostka sterująca tempomatem (tempomat) |
| 18 | Złącze diagnostyczne (DLC) – ^ 04/00 – pod popielniczką przednią |
| 19 | Złącze diagnostyczne (DLC) – 05/00 ^ |
| 20 | Jednostka sterująca podnośnikiem szyby przedniej lewej – drzwi |
| 21 | Jednostka sterująca podnośnikiem szyby tylnej lewej – drzwi |
| 22 | Sterownik szyby przedniej prawej prawej – drzwi |
| 23 | Jednostka sterująca podnośnikiem szyby tylnej prawej – drzwi |
| 24 | Jednostka sterująca silnikiem wentylatora chłodzącego |
| 25 | Elektroniczna jednostka sterująca 4WD – na sprzęgle |
| 26 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1 – w wielofunkcyjnej jednostce sterującej (09/97 ^) |
| 27 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 2 |
| 28 | Deska rozdzielcza skrzynki bezpieczników/przekaźników 3 |
| 29 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 30 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 31 | Rezystor silnika dmuchawy nagrzewnicy, przód (ręczna regulacja temperatury) |
| 32 | Rezystor silnika wentylatora nagrzewnicy, tylny (ręczna regulacja temperatury) |
| 33 | Sygnały dźwiękowe – za zderzakiem |
| 34 | Jednostka sterująca immobilizera – za zestawem wskaźników |
| 35 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 36 | Przekaźnik kierunkowskazów – w wielofunkcyjnej jednostce sterującej |
| 37 | Wielofunkcyjna jednostka sterująca – w desce rozdzielczej w skrzynce bezpieczników / przekaźników 1 – funkcje: odmrażanie szyby przedniej / odmrażanie tylnej szyby, wycieraczki szyby przedniej / wycieraczka szyby tylnej, kierunkowskazy, światła awaryjne, oświetlenie wnętrza, elektrycznie sterowane szyby, centralny zamek, centralny zamek z pilotem, ABS System kradzieży |
| 38 | Antena do systemu nawigacji, telefonu |
| 39 | Sterownik pomocy przy parkowaniu – pod siedzeniem kierowcy |
| 40 | Brzęczyk układu parkowania, przód – pod siedzeniem kierowcy |
| 41 | Brzęczyk układu parkowania tył – pod osłoną lampy tylnej |
| 42 | Dodatkowy bezpiecznik (30A/40A), dodatkowy akumulator – pod przednim prawym siedzeniem |
| 43 | Dodatkowy bezpiecznik (30A), dodatkowa nagrzewnica (09/01 ^) – pod przednim prawym siedzeniem |
| 44 | Dodatkowy bezpiecznik (15A), złącze zasilania akcesoriów 1 ^ 1/98 – 05/00) – pod przednim prawym siedzeniem |
| 45 | Dodatkowy bezpiecznik (15A), gniazdo zasilania akcesoriów 2^1/98 – 05/00) – pod przednim prawym siedzeniem |
| 46 | Sterownik ogrzewania siedzenia, strona kierowcy – pod siedzeniem kierowcy |
| 47 | Sterownik ogrzewania siedzenia, strona pasażera – pod siedzeniem pasażera |
| 48 | Czujnik uderzenia bocznego, po stronie kierowcy – pod siedzeniem kierowcy |
| 49 | Czujnik uderzenia bocznego, strona pasażera – pod siedzeniem pasażera |
| 50 | Elektroniczna jednostka sterująca SRS |
| 51 | Czujnik wysokości nadwozia, przód – regulacja zasięgu reflektorów na stabilizatorze |
| 52 | Czujnik wysokości nadwozia tył – regulacja zasięgu reflektorów – półoś tylna prawa |
| 53 | Elektroniczna jednostka sterująca skrzynią biegów – komora silnika, lewa |
| 54 | Czujnik prędkości pojazdu – w punkcie kontrolnym |
Przedział pasażerski

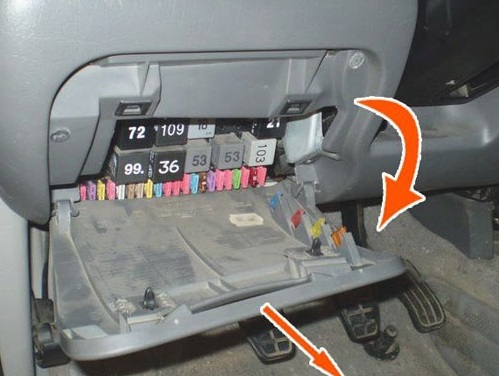

Główne skrzynki bezpieczników i przekaźników znajdują się po lewej stronie deski rozdzielczej, za osłoną ochronną.
Za nim będzie dodatkowa skrzynka przekaźników.

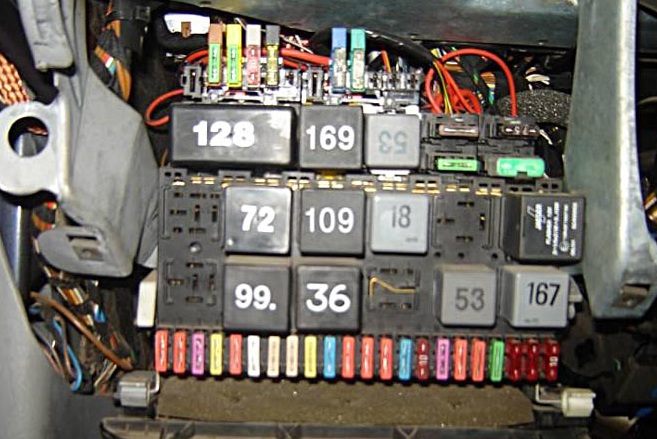

Skrzynka bezpiecznikowa

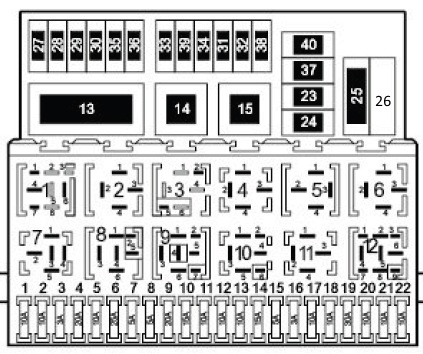

Typ 1
Schemat
Opis
| 1 | – |
| 2 | (72) Przekaźnik wycieraczki tylnej szyby |
| 3 | (30/109) Przekaźnik sterujący silnikiem – ADY / AKT / 1Z / AHU / AFN |
| 4 | (18) Przekaźnik pomocniczych obwodów zapłonu |
| 5 | – |
| 6 | (21/22) Przekaźnik alarmowy |
| 7 | (95) Przekaźnik pompy spryskiwaczy reflektorów |
| 8 | (19/99) Przekaźnik przerywanej pracy wycieraczki szyby przedniej |
| 9 | (36) Brzęczyk ostrzegawczy reflektorów |
| 10 | (53) Przekaźnik świateł przeciwmgłowych |
| 11 | (53) Przekaźnik klaksonu |
| 12 | (167) Przekaźnik pompy paliwa – AAA / ADY / AKT |
| 13 | (128) Przekaźnik przełączający sygnalizację świetlną |
| 14 | (169) Przekaźnik ogrzewania tylnej szyby |
| 15 | (53/204) Przekaźnik silnika wycieraczek szyby przedniej |
| F1 | (10A) Reflektor lewy – światła mijania, zasięg reflektorów lewy |
| F2 | (10A) Reflektor RH – światła mijania, regulacja reflektorów – RH |
| F3 | (3A) Oświetlenie tablicy rejestracyjnej |
| F4 | (20A) Wycieraczka, spryskiwacz tylnej szyby, światło dzienne, silnik dmuchawy klimatyzacji/nagrzewnicy – tył |
| F5 | (10A) Wycieraczka szyby przedniej, podgrzewacze dysz spryskiwacza szyby przedniej |
| F6 | (25A) Układ klimatyzacji, silnik dmuchawy klimatyzacji/nagrzewnicy |
| F7 | (5A) Prawa strona/lampa tylna, lampa komory silnika |
| F8 | (5A) Lampy LH/LH |
| F9 | (20A) Ogrzewana tylna szyba, przekaźnik odszraniania |
| F10 | (15A) Tylne światła przeciwmgielne |
| F11 | (10A) Reflektor lewy |
| F12 | (10A) Reflektor prawy |
| F13 | (10A) Róg |
| F14 | (15A) Światła cofania, tempomat, przekaźnik podgrzewanej szyby przedniej, centralny zamek, elektrycznie sterowane szyby, elektrycznie sterowane lusterka zewnętrzne, podgrzewanie siedzenia, klimatyzacja, ogrzewanie postojowe, system 4WD, automatyczna skrzynia biegów (automatyczna skrzynia biegów), podświetlenie selektora automatycznej skrzyni biegów |
| F15 | (5A / 10A) Układ zarządzania silnikiem, immobilizer, podświetlenie wybieraka skrzyni biegów, podgrzewacz odpowietrznika skrzyni korbowej, zawór układu recyrkulacji spalin (EGR), zawór akumulatora oparów paliwa |
| F 16 | (3A) Zegar, lampka wewnętrzna – przednia, lampka schowka podręcznego, przekaźnik odmgławiacza tylnej szyby, zestaw wskaźników |
| F17 | (10A) Kierunkowskazy |
| F18 | (10A) Pompa paliwa, podgrzewana sonda lambda – AAA/ADY/AKT |
| F19 | (30A) Moduł sterujący silnika wentylatora chłodzącego, silnik dmuchawy płynu chłodzącego |
| F20 | (10A) Włącznik świateł stopu (czujnik położenia pedału hamulca) |
| F21 | (10A) Zestaw wskaźników, zegar, system audio, zmieniarka audio CD, wzmacniacz wyjściowy audio, lampki wewnętrzne, szyberdach |
| F22 | (10A) Klimatyzacja, złącze diagnostyczne (DLC) |
| F23 | (7,5A) Jednostka sterująca silnika wentylatora chłodzącego, silnik pompy płynu chłodzącego, sprzęgło magnetyczne sprężarki klimatyzacji |
| F24 | (30A) Wycieraczka szyby przedniej |
| F25 | (60A) Świece żarowe |
| F26 | rezerwa |
| F27 | (50A) Ogrzewana przednia szyba |
| F28 | (30A) Moduł sterujący ABS |
| F29 | (30A) Moduł sterujący ABS |
| F30 | (10A) Centralny zamek |
| F31 | (10A) Centralny zamek, klakson antywłamaniowy |
| F32 | (10A) Centralny zamek, lampki ostrzegawcze – zabezpieczenie przed kradzieżą |
| F33 | (25A / 30A) Dodatkowa grzałka |
| F34 | (25A) Silnik dmuchawy klimatyzacji/nagrzewnicy – tył |
| F35 | (20A) Zapalniczka, złącze elektryczne przyczepy, złącza zasilania nadwozia |
| F36 | (10A) Telefon |
| F37 | (30A) Elektryczne szyby |
| F38 | (20A) Zapasowe |
| F39 | (25A) Przedni moduł Climatronic |
| F40 | (5A) Przekaźnik silnika wentylatora chłodzącego 1 i 2 prędkość |
W tej wersji bezpiecznik nr 35 na 20A odpowiada za zapalniczkę, 22 za dodatkowe gniazda.

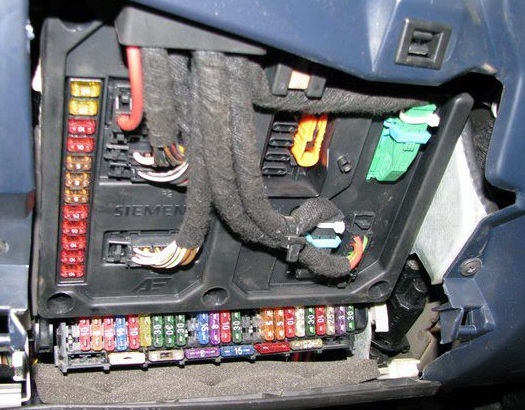

Typ 2

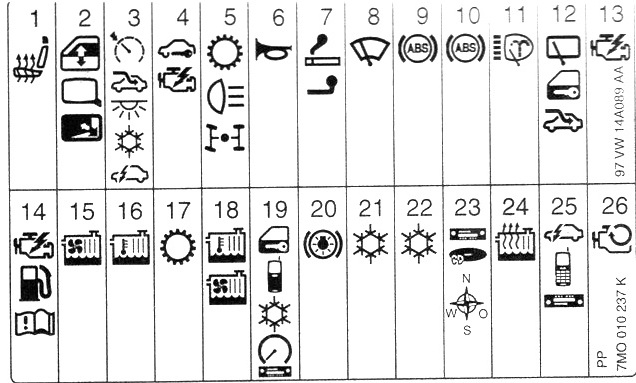

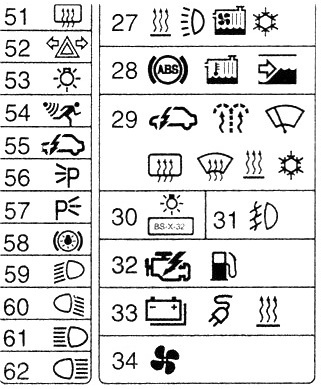

Aktualne spotkanie można przedstawić w formie broszury umieszczonej na odwrocie okładki ochronnej.

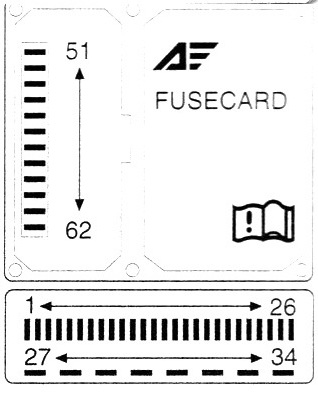

Schemat
Przeznaczenie
Przeznaczenie
| 1 | (20A) Podgrzewane siedzenia |
| 2 | (10A) Elektryczne szyby, elektrycznie sterowane lusterka zewnętrzne |
| 3 | (5) Tempomat, szyberdach, oświetlenie schowka podręcznego, zegar, system nawigacji, system klimatyzacji, ogrzewanie postojowe, jednostka wielofunkcyjna/tablica |
| 4 | (10A) Sterowanie silnikiem, immobilizer, nagrzewnica odpowietrznika skrzyni korbowej – AAA / AMY / ANU |
| 5 | (15A) Światła cofania, automatyczna skrzynia biegów (AT), układ AWD |
| 6 | (10A / 25A) Brzęczyk |
| 7 | (20A) Zapalniczka samochodowa |
| 8 | (30A) Wycieraczka/spryskiwacz przedniej szyby |
| 9 | (30A) Układ przeciwblokujący (ABS) |
| 10 | (30A) Układ przeciwblokujący (ABS) |
| 11 | (20A) Spryskiwacze reflektorów |
| 12 | (15A) Szyberdach, zegar, wielofunkcyjny moduł sterujący: centralny zamek, wycieraczka/spryskiwacz tylnej szyby |
| 13 | (3A) Sterowanie silnikiem – benzyna |
| 14 | (10A / 20A / 25A / 30A) sterowanie silnikiem |
| 15 | (30A) Silnik wentylatora chłodzącego -AAA / AFN / AHU |
| 16 | (15A / 30A) Silnik wentylatora chłodzącego (06/00 ^) |
| 17 | (10A) Automatyczna skrzynia biegów |
| 18 | (5A / 10A) Silnik wentylatora chłodzącego |
| 19 | (5A) Centralny zamek, telefon, klimatyzacja, zestaw wskaźników, system audio, system parkowania (11 / 98-05 / 00), złącze diagnostyczne (DLC) |
| 20 | (10A) Światła stopu |
| 21 | (25A / 30A) klimatyzator |
| 22 | (25A / 30A) klimatyzator |
| 23 | (10A) System audio, system audio Zmieniarka CD, system nawigacji |
| 24 | (25A) Nagrzewnica pomocnicza |
| 25 | (3A) Wielofunkcyjny moduł sterujący, telefon, system audio |
| 26 | (30A) Przekaźnik wyłącznika blokady rozruchu/przekaźnik światła cofania |
| 27 | (25A) Układ klimatyzacji, silnik dmuchawy płynu chłodzącego |
| 28 | (10A) Układ przeciwblokujący (ABS), silnik dmuchawy płynu chłodzącego, wycieraczka/spryskiwacz przedniej szyby |
| 29 | (5A) Wielofunkcyjny moduł sterujący, podgrzewacze dysz spryskiwaczy przedniej szyby, wycieraczka przedniej szyby (- ^ 10/98), podgrzewana szyba przednia, podgrzewana szyba tylna, ogrzewanie postojowe, ogrzewanie wentylacji (-10/98), klimatyzacja |
| 30 | (3A) Oświetlenie tablicy rejestracyjnej |
| 31 | (15A) Światła przeciwmgielne |
| 32 | (3A/10A) Zarządzanie silnikiem-ADY/AAAAJ H/AKT/ANU |
| 33 | (25A) Złącze elektryczne przyczepy, złącze zasilania nadwozia (12 V), dodatkowy akumulator |
| 34 | (25A) System ogrzewania/wentylacji |
| 51 | (20A) Ogrzewana tylna szyba |
| 52 | (20A) Kierunkowskazy |
| 53 | (10A) Lampy wewnętrzne |
| 54 | (10A) System antykradzieżowy |
| 55 | (5A) Lampki otwierania drzwi, zestaw wskaźników, zabezpieczenie przed kradzieżą, zamek centralny, elektrycznie sterowane szyby |
| 56 | (5A) Światła obrysowe przednie prawe, boczne tylne prawe |
| 57 | (5A) LH, lampy tylne |
| 58 | (10A) Sterowanie zasięgiem reflektorów |
| 59 | (10A/15A) Reflektor lewy – światło mijania |
| 60 | (10A/15A) Reflektor prawy – światła mijania |
| 61 | (10A) Reflektor lewy – światło drogowe |
| 62 | (10A) Prawy reflektor – światło drogowe |
W tym wykonaniu bezpiecznik nr 7, 20A odpowiada za zapalniczkę, 8 za dodatkowe gniazda.

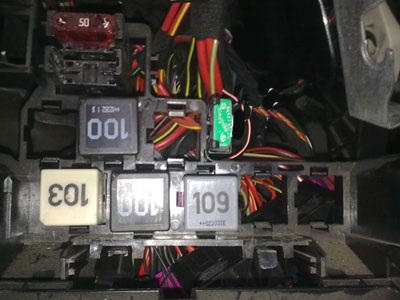

Skrzynki przekaźników

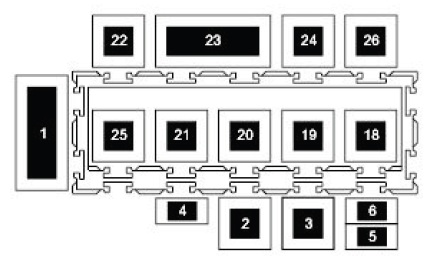

Typ 1
Główne pudełko

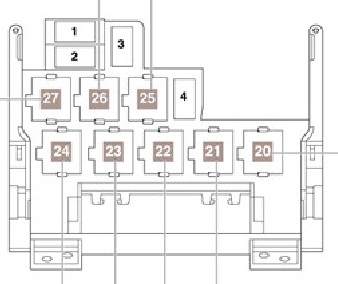

Schemat
Oznaczenie
- 1 Diagnostyka rozdzielacza
- 2 Zacisk rozdzielacza 15a
- 3 Zacisk rozdzielacza 58b
- 4 Rozdzielacz sygnału prędkości
- 5 Zacisk rozdzielacza 54
- 6 Końcówka rozdzielająca drzwi
- 18 – Przekaźnik przełączający głośnik radiowy – telefon
- 19 – Przekaźnik oświetlenia dziennego (200)
- rezerwa
- 31 – Przekaźnik tylnych okien wentylacyjnych (149)
- 22 – Przekaźnik ogrzewania szyby przedniej (170)
- 23 – Nieużywany
- 24 – Przekaźnik do elektrycznych podnośników szyb (53)
- 25 – Przekaźnik wentylatora zasilania tylnej nagrzewnicy (94)
- 26 – Przekaźnik ostrzegawczy niezapiętych pasów bezpieczeństwa

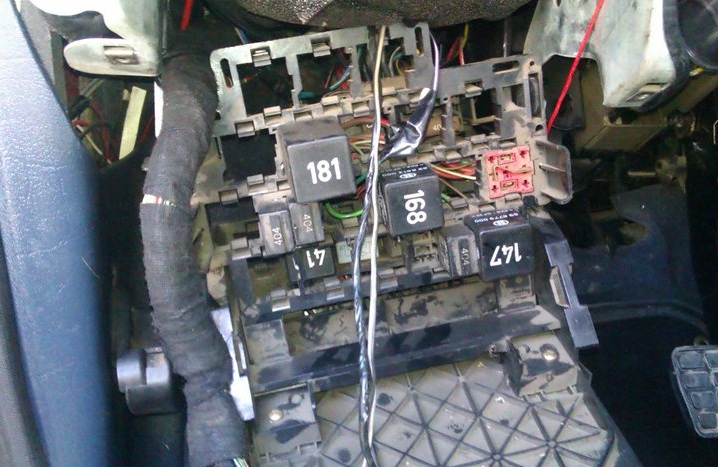

Typ 2
Główne pudełko

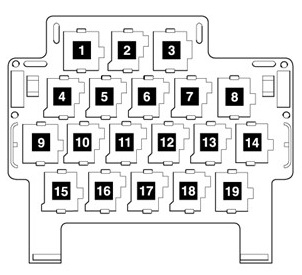

Schemat
Przeznaczenie
| 1 | (361) Sterownik składania lusterek |
| 2 | (361) Sterownik składania lusterek |
| 3 | Przekaźnik przełączający głośnik audio/telefon |
| 4 | (94) Przekaźnik silnika dmuchawy nagrzewnicy – bez klimatyzacji |
| 5 | (53/131/181) Przekaźnik odcinający silnik wentylatora chłodnicy (po zatrzymaniu silnika) |
| 6 | (175) Przekaźnik wyłącznika blokady rozruchu / przekaźnik światła cofania |
| 7 | (106) Przekaźnik nagrzewnicy pomocniczej (^ 04/98) |
| 8 | (95) Przekaźnik pompy spryskiwaczy reflektorów |
| 9 | (200) Przekaźnik oświetlenia dziennego – jeśli jest na wyposażeniu |
| 10 | (53/404) Przekaźnik klaksonu |
| 11 | (94) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji – AFN / AHU |
| 12 | (168) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 13 | (153) Dioda |
| 14 | (185) Przekaźnik immobilizera |
| 15 | (114) Przekaźnik silnika dmuchawy nagrzewnicy – nagrzewnica pomocnicza (^ 04/98) |
| 16 | (149) Przekaźnik zasilania tylnych szyb bocznych |
| 17 | (53/404) Przekaźnik nagrzewnicy pomocniczej |
| 18 | (94) Przekaźnik pompy płynu chłodzącego |
| 19 | (109) Przekaźnik sterujący silnikiem |

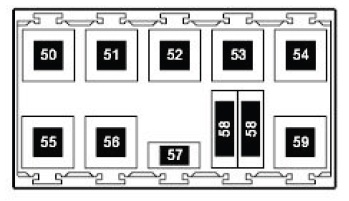

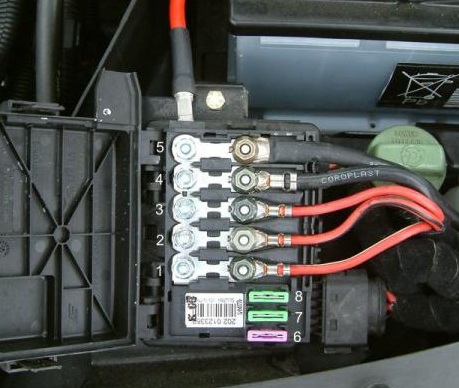

Dodatkowe pudełko
Schemat
Opis
- 50A – Ogrzewana przednia szyba
- 50A – Pompa powietrza wtórnego, 25A – Dodatkowa nagrzewnica
- 25A – Dodatkowa grzałka
- 30A – Oddzielny bezpiecznik do podnośników szyb
| 20 | (404) Przekaźnik działania nagrzewnicy dodatkowej |
| 21 | (53) Przekaźnik silnika wycieraczek szyby przedniej / przekaźnik wentylatora chłodnicy (361) |
| 22 | (53) Przekaźnik pompy powietrza wylotowego/przekaźnik podgrzewanych lusterek zewnętrznych (404) |
| 23 | (100) Przekaźnik podgrzewanej szyby przedniej |
| 24 | (167) Przekaźnik pompy paliwa / dmuchawy (53) |
| 25 | (53) Przekaźnik podgrzewacza płynu chłodzącego |
| 26 | (100) Przekaźnik pomocniczych obwodów zapłonu |
| 27 | (114) Przekaźnik odcinający sprzęgło magnetyczne sprężarki klimatyzacji |
Komora silnika
Główna skrzynka bezpieczników zasilania znajduje się obok akumulatora i jest przykryta pokrywą.
Główne pudełko
Zdjęcie
Przeznaczenie
- 60A – Świece żarowe
- 40A – Wentylator chłodnicy
- 40/60A – Rotator chłodnicy
- 110A – Wnętrze salonu
- 150A – Generator
- 3A – Wielofunkcyjna jednostka sterująca
- 30A – ABS
- 30A – ABS (pompa)
W niektórych modelach zainstalowano kolejną dodatkową jednostkę
Dodatkowe pudełko
Schemat
Przeznaczenie
- 50 – Przekaźnik odsprzęgający klimatyzację (114)
- 51 – Przekaźnik klimatyzatora (147)
- 52 – Rezerwa
- 53 – Rezerwa
- 54 – Przekaźnik ogrzewania dużej mocy (103)
- 55 – Przekaźnik świateł rozrusznika i cofania (158)
- 56 – Przekaźnik pompy powietrza (53)
- 57 – Przekaźnik pompy powietrza wtórnego
- 58 – Bezpiecznik wentylatora chłodnicy, świece żarowe dodatkowych elementów grzewczych płynu chłodzącego
- 59 – Przekaźnik małej mocy grzewczej (103)
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
To wszystko. A jeśli masz jakieś pytania, zadaj je w komentarzach.
