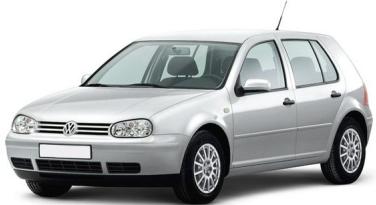

Volkswagen Golf 4 generacji należy do samochodów klasy kompaktowej. Produkowany w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004 z nadwoziami typu hatchback, kombi i kabriolet. W tej publikacji przedstawimy rzeznaczenie schematów skrzynek bezpieczników i przekaźników w Volkswagenie Golfie 4 wraz z zdjęciami. Osobno zauważamy bezpiecznik zapalniczki.
Możliwe są różnice w prezentowanym materiale i Twojej lokalizacji. Sprawdź aktualne przyporządkowanie zgodnie z opisem na osłonie ochronnej. Jeśli posiadasz inną generację pojazdu, sprawdź opis odpowiednio 3. i 5. generacji.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa
Znajduje się na lewym końcu deski rozdzielczej i jest przykryty osłoną ochronną.
Schemat
Przeznaczenie
| F1 | 10A Lampa oświetlenia schowka podręcznego, elektrycznie podgrzewane lusterka |
| F2 | 10A Kierunkowskazy, alarm, elektrokorektor reflektorów |
| F3 | 5A Przekaźnik świateł przeciwmgielnych, ściemniacz |
| F4 | Oświetlenie tablicy rejestracyjnej 5A |
| f5 | 7,5A Klimatyzacja, układ sterowania silnikiem, elektryczne lusterka, ogrzewanie siedzeń |
| F6 | 5A Centralny zamek i elektryczne szyby |
| f7 | Światła cofania 10A |
| F9 | 5A ABS, system stabilizacji ruchu, system kontroli trakcji |
| F10 | 15A Elektroniczna jednostka sterująca (ECU) |
| F11 | 5A Tablica przyrządów |
| F12 | Zasilanie narzędzia diagnostycznego 7,5A |
| F13 | Światła stopu 10A |
| F14 | 10A Lampy wewnętrzne |
| F15 | 5A Tablica przyrządów, system stabilizacji ruchu |
| F18 | 10A Prawy reflektor (światła drogowe) |
| F19 | 10A Reflektor lewy (światła drogowe) |
| F20 | 15A Reflektor prawy (światła mijania), reflektor prawy (lampa wyładowcza), sterowanie reflektorami za pomocą lamp wyładowczych |
| F21 | 15A Reflektor lewy (światło mijania), reflektor lewy (lampa wyładowcza) |
| F22 | 5A Żarówka światła bocznego (prawy reflektor) |
| F23 | 5A Żarówka światła bocznego (lewy reflektor) |
| F24 | 20A Silnik wycieraczek szyby przedniej, silnik spryskiwacza |
| F25 | 25A Elektryczny termowentylator, klimatyzator |
| F26 | 25A Ogrzewana tylna szyba |
| F27 | 15A Silnik wycieraczek szyby tylnej |
| F28 | 15A Pompa paliwa |
| F29 | 15A Elektroniczna jednostka sterująca, zapłon |
| F31 | Automatyczna skrzynia biegów 20A |
| F32 | Wtryskiwacze 10A |
| F34 | 10A System zarządzania silnikiem |
| F35 | Gniazdo 30A 12 V |
| F36 | 15A Światła przeciwmgielne |
| F37 | 10A Radio samochodowe, system komfortu, centralny zamek, elektrycznie sterowane szyby |
| F38 | 15A Lampa bagażnika, centralny zamek, pokrywa klapki wlewu paliwa |
| F39 | Alarm 15A |
| F40 | 20A Sygnał dźwiękowy |
| F41 | Bezpiecznik zapalniczki samochodowej 15A |
| F42 | 15A Radio samochodowe |
| f43 | 10A System zarządzania silnikiem |
| F44 | 15A Podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 41, 30A.
Skrzynka przekaźników
Główna skrzynka z przekaźnikiem znajduje się pod samym panelem, po stronie kierowcy.
Zdjęcie poglądowe
Schemat
Opis
Blok R
- I Przekaźnik klaksonu – Przekaźnik 53
- II Pośredni styk przekaźnika X – Przekaźnik 100
- III Bezpłatny
- IV Przekaźnik pompy paliwa. Przekaźnik świec żarowych – Przekaźnik 409/167/103
- V Przekaźnik wycieraczek – Przekaźniki 603, 377, 389, 192
- VI Bezpłatny
- Bezpiecznik elektrycznej regulacji foteli
- B wolny
- C Bezpiecznik elektrycznie sterowanych szyb, centralnego zamka i podgrzewanych lusterek zewnętrznych
Blok Z13
- Przekaźnik świateł przeciwmgłowych – Przekaźnik 53
- Przekaźnik zdalnego odblokowania tylnych drzwi
- Przekaźnik blokady rozrusznika
- Bezpłatny
- Bezpłatny
- Przekaźnik złącza radiowego/telefonicznego – przekaźnik 147
- Przekaźnik elektronicznej kontroli prędkości (EPS).
- Zewnętrzny przekaźnik światła
- Przekaźnik pompy paliwa (Syncro-diesel) i jednostka sterująca alarmem – TAXI
- Centrala alarmowa – TAXI
- Przekaźnik rozrusznika i blokady biegu wstecznego – Przekaźnik 175
- Przekaźnik zasilania zacisku 30
- Przekaźnik wentylatora chłodnicy (klimatyzacja)
Bezpieczniki na bloku Z13
- D Bezpłatny
- E Tylne okno elektryczne
- F Urządzenie ostrzegawcze z migającą lampą ostrzegającą przed kradzieżą
- G Sygnał dźwiękowy ostrzegający przed kradzieżą
Oznaczenie przekaźników
Przekaźnik (000 953 227 A) – Przekaźnik kierunkowskazów komfortowych
Przekaźnik 53 (141 951 253 B) – Przekaźnik klaksonu, Przekaźnik świateł przeciwmgielnych, Przekaźnik pompy paliwa (diesel, 4Motion),
Przekaźnik 79 (191 927 841) – Przekaźnik pokrywy bagażnika
Przekaźnik 87 (191 957 917 A) – Jednostka sterująca blokadą sprzęgła
jednokierunkowego Przekaźnik 100 (7M0 951 253 A) – Przekaźnik N/O
Przekaźnik 103 (357 911 253) – Przekaźnik świec żarowych (diesel)
Przekaźnik 109 (1J0 906 381 A) – Przekaźnik pompy paliwa
Przekaźnik 147 (1H0 959 142) – Przekaźnik radiowy / telefoniczny
Przekaźnik 167 (191 906 383 C) – Przekaźnik N/O pompy paliwa Przekaźnik 175 (3A0 927 181) – Przekaźnik rozrusznika automatycznej skrzyni biegów
Przekaźnik
181 (1J0 959 485 ) – Przekaźnik opóźnienia wyłączenia wentylatora chłodnicy
Przekaźnik 185 (3B0 911 251) –
Przekaźnik N/O ( Przełącznik blokady rozrusznika) Przekaźnik 192 (1J0 955 531 A) – Jednostka sterująca pracą przerywaną spryskiwaczy / wycieraczek dla pojazdów m z czujnikiem deszczu
Przekaźnik 206, 444 ( 1J0 927 841) – Przekaźnik ze stykiem zwiernym do pojazdów z elektronicznym systemem wspomagania. kurs. stabilny. ESP
Przekaźnik 393 (4B0 919 471 A) – Przekaźnik sterujący
przepalonymi lampami Przekaźnik 377 (4B0 955 531 A) – Sterownik pracy przerywanej wycieraczek
Przekaźnik 389 (4B0 955 531 C) – Sterownik pracy przerywanej wycieraczek
Przekaźnik 404 (7M0 951 253 C) – Uniwersalny przekaźnik (APF)
Przekaźnik 407 (1J0 947 221 A) – Jednostka sterująca pokrywą bagażnika dla pojazdów bez centralnego zamka
Przekaźnik 409 (191 906 383 C) – Przekaźnik pompy paliwa
Przekaźniki 450, 452 (1J0 907 487 B) – Wielofunkcyjna jednostka sterująca na kierownicy
Przekaźnik 456 ( 3U0 941 597 A) – Sterownik świateł (Skoda Superb)
Przekaźnik 603 (4B0 955 531 E) – Sterownik pracy przerywanej wycieraczek/spryskiwaczy
Komora silnika
Skrzynka przekaźników
Dodatkowa skrzynka przekaźników znajduje się pod maską na przegrodzie.
Może być przekaźnik: załączenie pompy powietrza wtórnego lub świec żarowych. Kierunkowskaz i przekaźnik alarmowy są wbudowane w sam przełącznik alarmu. Jednostka sterująca wentylatorami elektrycznymi układu chłodzenia jest zainstalowana na lewej belce bocznej pod akumulatorem.
Pudełko na pokrywie baterii
Znajduje się na samej pokrywie baterii.
Składa się z działu bezpieczników i bezpieczników dużej mocy.
Schemat
Przeznaczenie
| S131 | 50A Pompa powietrza wtórnego |
| S132 | 50A System zarządzania silnikiem |
| S133 | 40 / 50A Silnik wentylatora chłodzącego silnik |
| S134 | 110A Sprzęt elektryczny |
| S138 | 110 / 150А Wyjście „B +” generatora |
| S162 | 30A ABS |
| S163 | 30A ABS |
| S164 | 30A Silnik wentylatora chłodzącego silnik |
