Volkswagen Tiguan to kompaktowy crossover produkowany w 2 generacjach od 2007 roku do chwili obecnej. Volkswagen Tiguan pierwszej generacji produkowany był w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W tym okresie przeszedł jednorazową zmianę stylizacji. W tym artykule znajdziesz oznaczenie skrzynek bezpieczników i przekaźników w Volkswagenie Tiguan wraz z ich zdjęciami i schematami. Osobno podkreślamy bezpiecznik odpowiedzialny za zapalniczkę.
Contents

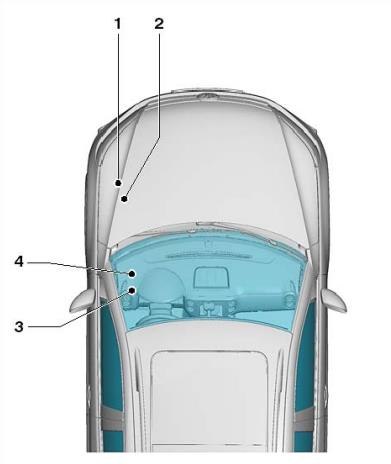

Lokalizacje
Schemat
Opis
- Główna skrzynka bezpieczników w skrzynce komunikacyjnej
- Przełączanie skrzynki bezpieczników.
- Skrzynka bezpieczników przedziału pasażerskiego.
- Skrzynka przekaźników.
Rzeczywiste przeznaczenie skrzynki bezpieczników zależy od roku produkcji i poziomu wyposażenia pojazdu.
Przedział pasażerski
Skrzynka bezpiecznikowa
Znajduje się w kabinie pasażerskiej, w dolnej części ścianki działowej po stronie kierowcy, za osłoną zabezpieczającą.

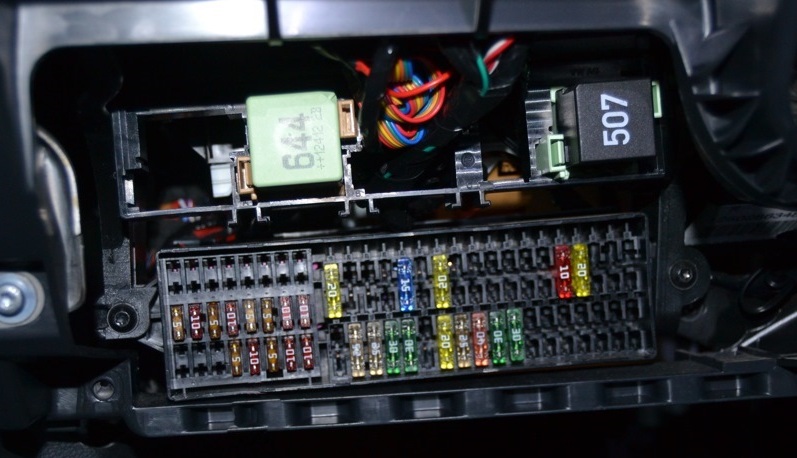

Zdjęcie poglądowe

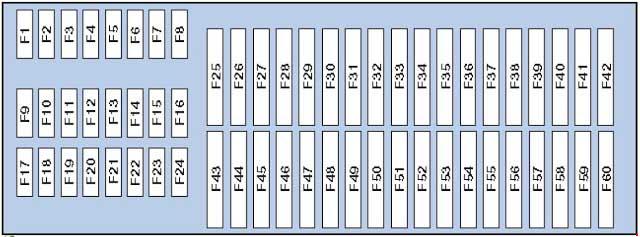

Schemat
Przeznaczenie
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | Nieużywany |
| 5 | Nieużywany |
| 6 | Nieużywany |
| 7 | Nieużywany |
| 8 | Nieużywany |
| 9 | 5A Sterownik poduszki powietrznej, lampka kontrolna zgaszona. poduszki powietrzne pasażera z przodu |
| 10 | 10A Jednostka sterująca napędem na wszystkie koła |
| 11 | 5A Jednostka sterująca autopilota lub asystenta parkowania |
| 12 | 10A Sterownik lampy wyładowczej lewego reflektora |
| 13 | 5A Czujnik wysokiego ciśnienia, Elektrochromatyczne wewnętrzne lusterko wsteczne, Włącznik świateł cofania, Rezystor podgrzewania spryskiwacza, Przycisk AUTO HOLD, Lampka kontrolna AUTO HOLD, Sterownik rozpoznawania zajętości siedzenia, Przednia kamera systemów wspomagania kierowcy, Czujnik poziomu i temperatury oleju silnikowego, ASR i Klawisz wyłączenia ESP, klawisz programu jazdy |
| 14 | 10A Jednostka sterująca wspomagania układu kierowniczego, Jednostka sterująca śledzenia położenia pojazdu, Przekaźnik rozrusznika, Elektroniczna jednostka sterująca tłumienia, Jednostka sterująca wykrywaniem przyczepy, Przełącznik Tiptronic, Interfejs diagnostyczny magistrali danych, Jednostka sterująca w zestawie wskaźników, Jednostka sterująca nagrzewnicy, Włącznik świateł, Jednostka sterująca silnika, Jednostka sterująca ABS |
| 15 | 10A Przekaźnik do obsługi ogrzewania postojowego, Przetwornica napięcia, Jednostka sterująca oświetleniem adaptacyjnym i regulacją zasięgu reflektorów, Przepływomierz powietrza, Złącze diagnostyczne, Jednostka sterująca elektromechanicznego hamulca postojowego, Ściemniacz przełączników i oświetlenia zestawu wskaźników, Rezystor grzewczy układu wentylacji skrzyni korbowej, Sterowanie silnikowy korektor reflektorów, prawy siłownik korektora reflektorów |
| 16 | 10A Sterownik lampy wyładowczej prawego reflektora |
| 17 | 5A Jednostka sterująca zestawu wskaźników |
| 18 | 5A Jednostka sterująca elektroniką sterującą telefonem komórkowym, Jednostka sterująca systemem multimedialnym, Czujnik pola magnetycznego dla kompasu |
| 19 | 7,5A Jednostka sterująca kolumny kierownicy |
| 20 | 5 / 7,5A Sterownik monitorujący ciśnienie w oponach, Odbiornik sygnału radiowego do dodatkowego podgrzewacza płynu chłodzącego, Przekaźnik podgrzewanej szyby tylnej, Dwutonowy przekaźnik klaksonu, Sterownik ABS, Przełącznik Tiptronic, Sterownik automatycznej skrzyni biegów, Sterownik klimatyzacji, Sterownik Climatronic, Jednostka sterująca nagrzewnicą |
| 21 | 7,5 / 15 A Pokładowa jednostka sterująca zasilaniem, jednostka sterująca przednimi drzwiami pasażera, jednostka sterująca tylnymi prawymi drzwiami |
| 22 | 5A Pokładowa jednostka sterująca zasilaniem, syrena alarmowa, czujnik wewnętrzny |
| 23 | 10A Czujnik deszczu i światła, Wyłącznik światła, Jednostka sterująca śledzeniem pozycji pojazdu, Jednostka sterująca autoryzacją wjazdu i uruchomienia, Jednostka sterująca kamerą cofania, Czujnik pola magnetycznego dla kompasu, Przycisk elektromechanicznego hamulca postojowego, Złącze diagnostyczne |
| 24 | 10A Sterownik drzwi kierowcy, sterownik tylnych lewych drzwi |
| 25 | Przełącznik wielofunkcyjny 5/20A, jednostka sterująca automatycznej skrzyni biegów, jednostka mechatroniczna DSG |
| 26 | Nieużywany |
| 27 | Nieużywany |
| 28 | 40A Przekaźnik działania nagrzewnicy dodatkowej, Jednostka sterująca nagrzewnicy, Jednostka sterująca klimatyzacją |
| 29 | 15A Silnik wycieraczki tylnej szyby |
| 30 | Nieużywany |
| 31 | Zapalniczka 20A i gniazdo 12V |
| 32 | Nieużywany |
| 33 | Nieużywany |
| 34 | Nieużywany |
| 35 | Nieużywany |
| 36 | Nieużywany |
| 37 | Nieużywany |
| 38 | 10A Elektroniczna jednostka sterująca blokadą kolumny kierownicy |
| 39 | 20A Przekaźnik układu czyszczenia reflektorów |
| 39 | 15A Sterownik rozpoznawania przyczepy / przygotowanie do zaczepu holowniczego |
| 40 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 41 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 42 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 43 | 25A Sterownik przesuwanego dachu |
| 44 | 25A Jednostka sterująca elektromechanicznego hamulca postojowego |
| 45 | 25A Przekaźnik wentylatora nawiewnego, Przekaźnik podgrzewanej szyby tylnej |
| 46 | 30A Sterownik drzwi kierowcy, sterownik tylnych lewych drzwi |
| 47 | 30A Sterownik drzwi pasażera przednich, sterownik drzwi tylnych prawych |
| 48 | 20A Przekaźnik pompy paliwa |
| 49 | 20A Pokładowa jednostka sterująca zasilaniem |
| 50 | 25A Jednostka sterująca elektromechanicznego hamulca postojowego |
| 51 | 40A Jednostka sterująca wentylatora nawiewnego |
| 52 | 20 / 30A Jednostka sterująca ogrzewaniem przednich siedzeń |
| 53 | 20/30A Przekaźnik układu czyszczenia reflektorów |
| 54 | Falownik 30A z gniazdem, 12V – 230V |
| 55 | 15A Przełącznik regulacji podparcia lędźwiowego fotela kierowcy |
| 56 | 15A Jednostka sterująca elektronicznego układu kontroli tłumienia |
| 57 | Sterownik szyberdachu 25A |
| 58 | 1A Lampka ostrzegawcza zaczepu trakcyjnego (zablokowana) |
| 59 | Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej |
| 60 | Nieużywany |
Bezpiecznik nr 31 przy 20A odpowiada za zapalniczkę w Volkswagenie Tiguan 1. generacji
Skrzynka przekaźników

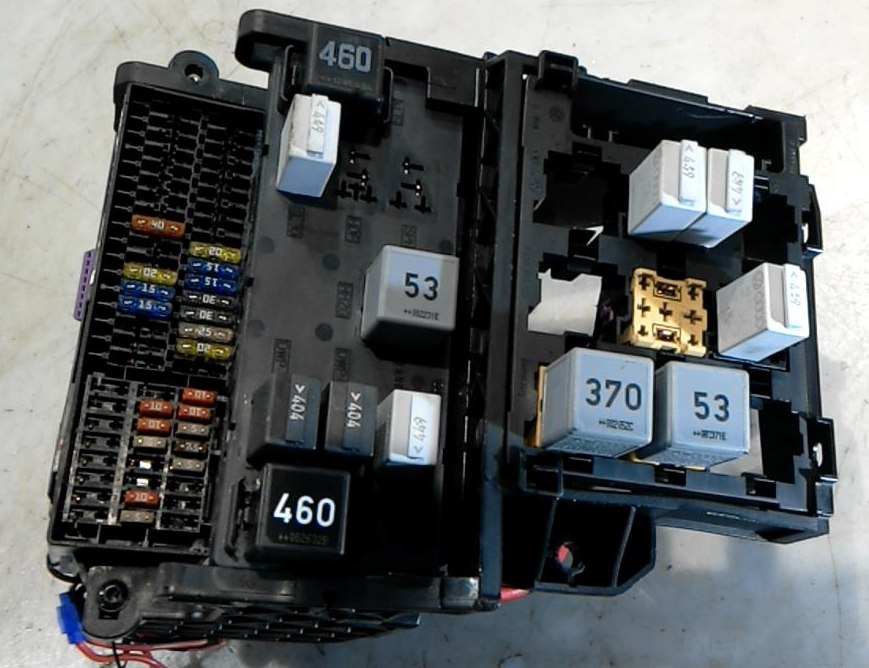

Skrzynka przekaźników znajduje się z tyłu skrzynki bezpieczników.
Schemat

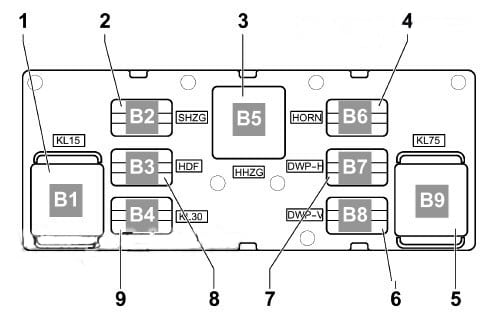

Opis przekaźnika
- Zacisk przekaźnika mocy 15 2, -J681-, (460) Gniazdo B1
- Przekaźnik podgrzewanego lusterka zewnętrznego -J99- (449) Gniazdo B2
- Przekaźnik podgrzewanej szyby tylnej -J9- (53) Gniazdo B5
- Przekaźnik sygnału dźwiękowego dwutonowego -J4- (449) Gniazdo B6
- Przekaźnik odciążający styk X -J59- (460) Gniazdo B9
- Przekaźnik podwójnej pompy spryskiwacza 2 -J730- (404) Gniazdo B8
- Przekaźnik 1 podwójnej pompy spryskiwacza -J729- (404) Gniazdo B7
- Rezerwowe miejsce B3
- Przekaźnik mocy 2, zacisk 30 -J689- (449) Gniazdo B4

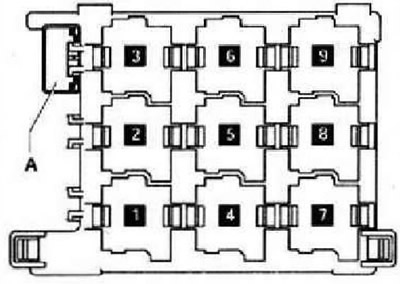

Schemat
Przeznaczenie
- Przekaźnik nagrzewnicy pomocniczej
- Przekaźnik rozrusznika
- –
- Przekaźnik wentylatora nagrzewnicy
- Przekaźnik alarmu antywłamaniowego / przekaźnik pompy spryskiwaczy reflektorów
- Przekaźnik pompy paliwa (FP)
- Przekaźnik podgrzewacza płynu chłodzącego silnik 1
- Przekaźnik pompy płynu chłodzącego silnika – niektóre modele, przekaźnik pompy paliwa (FP) – niektóre modele, przekaźnik pompy paliwa nagrzewnicy dodatkowej – niektóre modele
- Przekaźnik podgrzewacza płynu chłodzącego silnik 2
Komora silnika
Składa się z sekcji bezpieczników i przekaźników (sekcja główna – 1) oraz bezpieczników dużej mocy (bezpieczniki główne – 2) i znajduje się obok akumulatora, pod pokrywą ochronną.
Główny dział bezpieczników
Typ 1
Schemat skrzynki bezpieczników
Przeznaczenie
| 1 | |
| 2 | |
| 3 | 5A Pokładowa jednostka sterująca zasilaniem |
| 4 | Jednostka sterująca ABS 30A, jednostka hydrauliczna ABS |
| 5 | |
| 6 | 5A Jednostka sterująca zestawu wskaźników, jednostka sterująca kolumny kierownicy |
| 7 | 40A Zacisk zasilania przekaźnika 2 15 |
| 8 | 25A Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej, Jednostka główna, Tuner TV, Cyfrowy tuner radia satelitarnego, Jednostka sterująca systemem multimedialnym, Przetwornica napięcia |
| 9 | 5A Jednostka sterująca elektroniki sterującej telefonem komórkowym |
| 10 | Przekaźnik mocy 5 / 10A, jednostka sterująca silnika |
| 11 | 20A Jednostka sterująca dodatkową nagrzewnicą |
| 12 | 5A Interfejs diagnostyczny magistrali danych |
| 13 | 15 / 30A Jednostka sterująca silnika |
| 14 | 5A Regulator ciśnienia paliwa, zawór dozujący paliwo, cewki zapłonowe |
| 15 | 5/10 / 15A Sprzęgło elektromagnetyczne dmuchawy napędu, podgrzewacz sondy lambda, nagrzewnica sondy lambda 1 za katalizatorem, pompa diagnostyczna układu paliwowego, przekaźnik pompy paliwa, sterownik świec żarowych, przekaźnik elektrycznej pompy paliwa 2 |
| 16 | 30A Pokładowa jednostka sterująca zasilaniem |
| 17 | 15A Przekaźnik syreny alarmowej |
| 18 | Wzmacniacz 30A do cyfrowego systemu audio |
| 19 | Sterownik silnika wycieraczek 30A |
| 20 | 10A Regulator ciśnienia paliwa, pompa obiegowa płynu chłodzącego |
| 21 | 10/20A Podgrzewacz sondy lambda, Sterownik pompy paliwa |
| 22 | 5A Czujnik położenia pedału sprzęgła |
| 23 | 10A Zawór elektromagnetyczny ograniczania ciśnienia doładowania, zawór przełączający chłodnicy recyrkulacji spalin, regulator ciśnienia paliwa, miernik masy powietrza |
| 24 | 10A Jednostka sterująca wentylatora chłodnicy, Przekaźnik ogrzewania, Przekaźnik dodatkowej pompy układu chłodzenia, Przekaźnik mocy, Zawór elektromagnetyczny ograniczający ciśnienie doładowania, Zawór elektromagnetyczny 1 adsorbera, Zawór 1 zmiennych faz rozrządu, Zawór recyrkulacji powietrza doładowującego, Zawór klapowy kolektora dolotowego, Pompa obiegowa 2 płynu chłodzącego, pompa obiegowa płynu chłodzącego, przekaźnik pompy paliwa |
| 25 | Jednostka sterująca ABS 40A |
| 26 | 30A Pokładowa jednostka sterująca zasilaniem |
| 27 | Nieużywany |
| 28 | 50A Sterownik świec żarowych |
| 29 | 50A Bezpiecznik termiczny 1 do regulacji położenia siedzenia kierowcy, Bezpieczniki 54 – 57 w kabinie pasażerskiej |
| 30 | 50A Przekaźnik styku rozładowującego X |
- A1 – Przekaźnik głównych obwodów zapłonowych (diesel)
- A2 – Przekaźnik sterujący silnikiem (EC) (diesel)
Typ 2

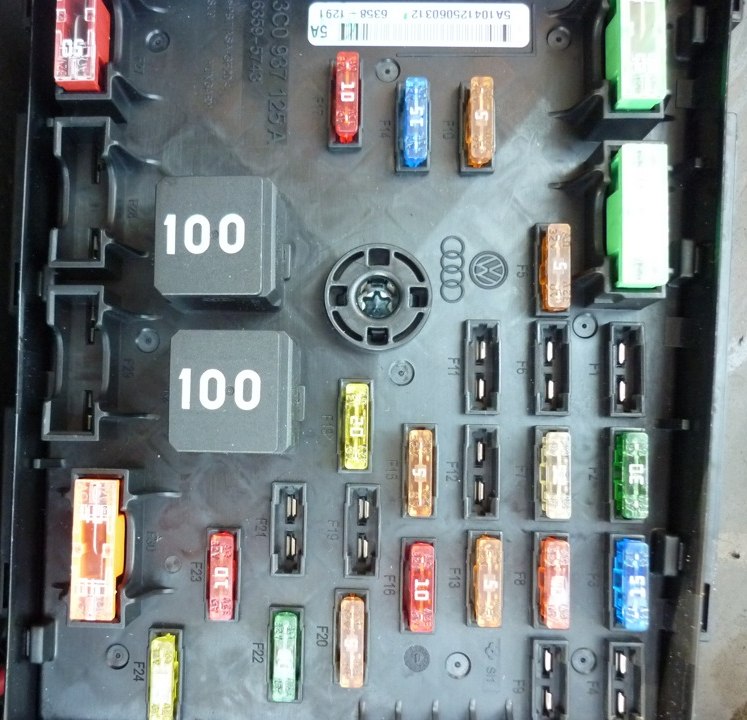

Zdjęcie
Oznaczenie
| 1 | Blok 15A Mechatronik KP DSG |
| 2 | Jednostka sterująca ABS 30A |
| 3 | Przekaźnik klaksonu 15A |
| 4 | rezerwa |
| 5 | 5A Pokładowa jednostka sterująca zasilaniem |
| 6 | rezerwa |
| 7 | 25A Przetwornica napięcia, Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej, Jednostka sterująca systemem multimediów |
| 8 | 40A Zacisk zasilania przekaźnika 2 15 |
| 9 | rezerwa |
| 10 | 5/10A Element grzejny sondy lambda, Sprzęgło elektromagnetyczne dmuchawy napędu, Pompa diagnostyczna układu paliwowego, Sterownik świec żarowych |
| 11 | 5A Jednostka sterująca zestawu wskaźników, jednostka sterująca kolumny kierownicy |
| 12 | 5A Jednostka sterująca elektroniki sterującej telefonem komórkowym |
| 13 | 5/10A Jednostka sterująca silnika |
| 14 | 15 / 30A Jednostka sterująca silnika |
| 15 | 5A Interfejs diagnostyczny magistrali danych |
| 16 | Zawór elektromagnetyczny ograniczający ciśnienie doładowania 10A, zawór przełączający chłodnicy recyrkulacji, przepływomierz powietrza, regulator ciśnienia paliwa |
| 17 | 10/15A Zawór regulacji ciśnienia paliwa, pompa obiegowa płynu chłodzącego |
| 18 | 10A Podgrzewacz sondy lambda 20A Sterownik pompy paliwa |
| 19 | Wzmacniacz 30A do cyfrowego systemu audio |
| 20 | 5A Czujnik położenia pedału sprzęgła |
| 21 | 30A Jednostka sterująca dodatkową nagrzewnicą |
| 22 | Sterownik silnika wycieraczek 30A |
| 23 | 10A Przekaźnik wysokiej mocy grzewczej, Przekaźnik małej mocy grzewczej, Przekaźnik pompy paliwa, Pompa obiegowa płynu chłodzącego 2, Jednostka sterująca wentylatora chłodnicy, Przekaźnik elektrycznej pompy paliwa 2, Elektrozawór ograniczający ciśnienie doładowania, Zawór recyrkulacji powietrza doładowującego, Elektrozawór kanistra 1, Zawór 1 zmienny układy rozrządu zaworowego, zawór klapowy kolektora dolotowego, przekaźnik mocy Motronic 2, włącznik świateł hamowania |
| 24 | 20A Cewki zapłonowe 15A Zawór dozujący paliwo |
| 25 | 30A Pokładowa jednostka sterująca zasilaniem |
| 26 | 30A Pokładowa jednostka sterująca zasilaniem |
| 27 | 50A Przekaźnik styku rozładowującego X |
| 28 | 50A Sterownik świec żarowych |
| 29 | Bezpiecznik termiczny 50A 1 do regulacji położenia siedzenia kierowcy, Bezpieczniki 54 – 57 w kabinie pasażerskiej |
| 30 | Jednostka sterująca ABS 40A (pompa) |
Główne bezpieczniki

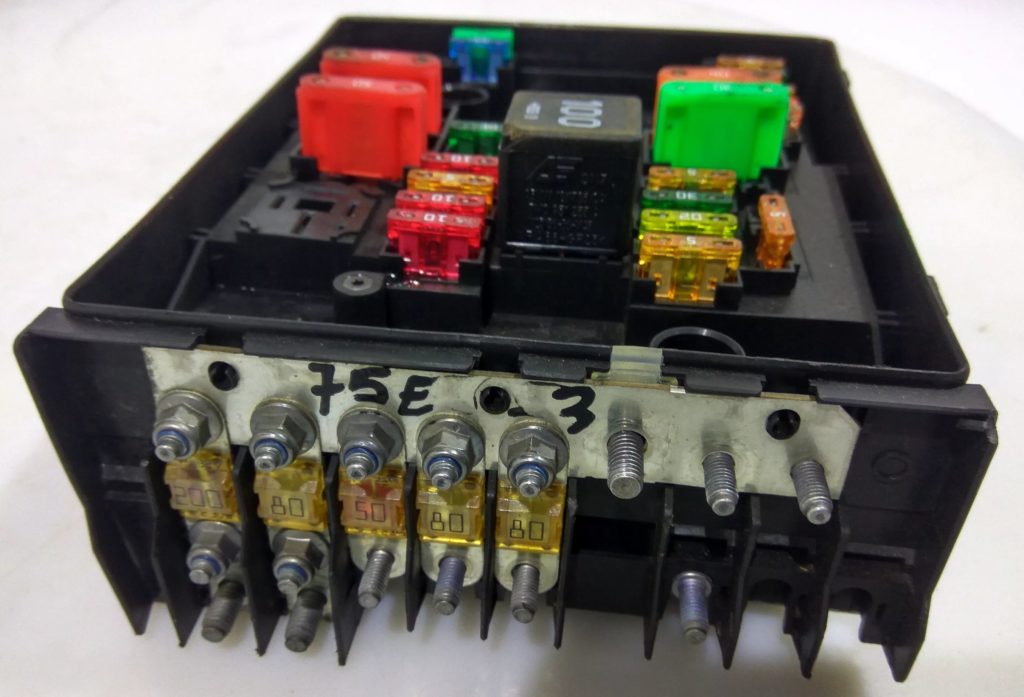

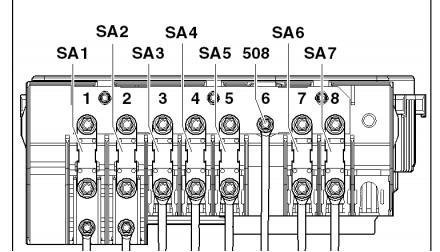

Schemat
Opis
- 200A – Generator
- 80A – Jednostka sterująca wspomagania układu kierowniczego
- 50A – Bezpiecznik 40 w skrzynce bezpieczników
- 50A – Jednostka sterująca wentylatora chłodnicy
- 80A – Skrzynka bezpieczników
- 70A – Jednostka sterująca wentylatora chłodnicy, przekaźnik ogrzewania dużej mocy
- rezerwa
- 40A – Przekaźnik ogrzewania małej mocy
