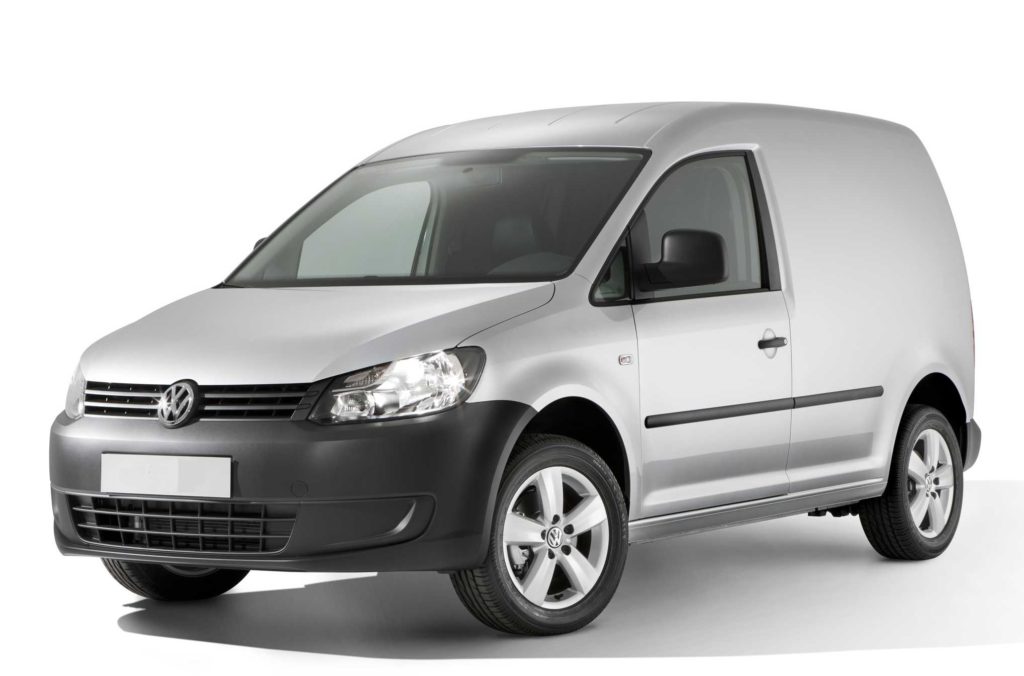

Volkswagen Caddy to lekki samochód dostawczy produkowany w dwóch wersjach nadwozia: van i minivan, w 4 generacjach od 1980 roku. W naszym materiale znajdziesz oznaczenia bezpieczników i przekaźników dla Volkswagena Caddy 3 generacji (Caddy Typ 2K) produkowanego w 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014. Pokażemy Ci także gdzie znajdują się pudełka, ich zdjęcia i schematy. Osobno podkreślamy bezpiecznik odpowiedzialny za zapalniczkę.
Ze względu na fakt, że Volkswagen Caddy był produkowany z różnymi opcjami nadwozia, poziomami wyposażenia i wyposażeniem elektrycznym, a także przeszedł lifting w 2010 roku, nie ma jednego ogólnego oznaczenia dla wszystkich jednostek. W celach informacyjnych przedstawimy te najczęstsze.
Contents
Lokalizacje
Ogólna lokalizacja skrzynek
- Wkładki bezpiecznikowe w uchwycie bezpiecznikowym (A -SA-), dodatkowa skrzynka przekaźnikowa pod skrzynką elektryczną
- Bezpieczniki i przekaźniki w jednostce przełączającej (B -SB-)
- Skrzynka bezpieczników i przekaźników pod deską rozdzielczą, lewa (C -SC-)
- Przekaźnik przestrzeni na nogi
Komora silnika
Skrzynka bezpieczników i przekaźników

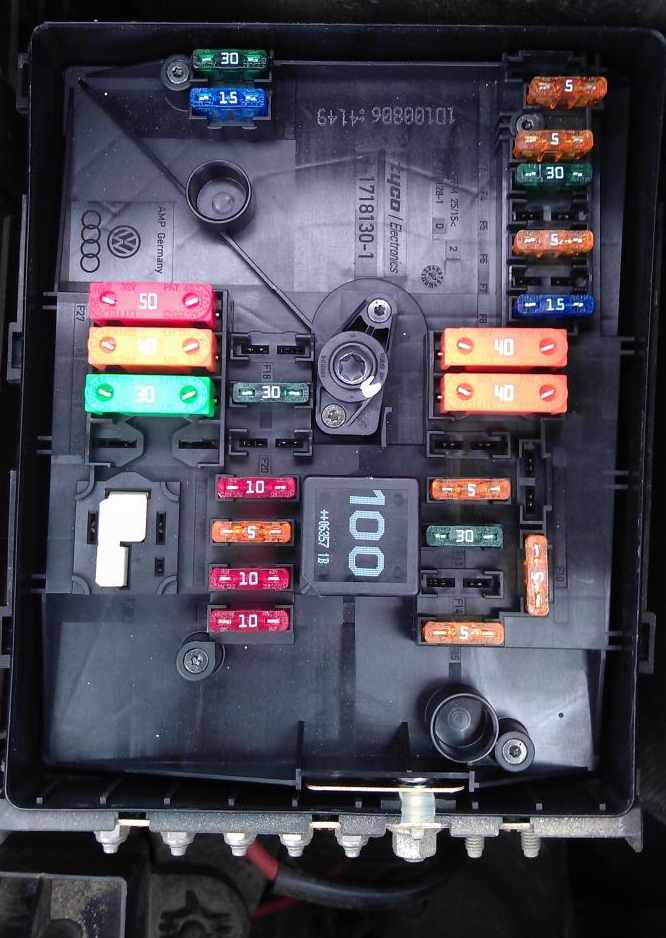

Znajduje się obok akumulatora. Składa się z wkładek bezpiecznikowych dużej mocy podłączonych do akumulatora oraz przedziału z bezpiecznikami i przekaźnikami.
Typ 1
Zdjęcie
Schemat
Opis
| 1 | – |
| 2 | Zespół mechatroniczny skrzyni biegów DSG 30A |
| 3 | 5A Jednostka sterująca do monitorowania akumulatora. Pokładowa jednostka sterująca zasilaniem |
| 4 | 20A Jednostka sterująca ABS Jednostka hydrauliczna ABS |
| 5 | Mechatronika blokowa 15A KP DSG |
| 6 | 5A Jednostka sterująca zestawu wskaźników Jednostka sterująca kolumny kierownicy |
| 7 | Zacisk przekaźnika zasilania 40A 15 Uchwyt bezpiecznika C -SC- |
| 8 | 15A Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej Jednostka główna Regulator napięcia Jednostka sterująca z wyświetlaczem systemu nawigacji radiowej Urządzenie główne Bezpiecznik 57, 58 na uchwycie bezpiecznika C -SC- |
| 9 | 5A Jednostka sterująca elektroniki sterującej telefonem komórkowym |
| 10 | 5A Przekaźnik główny Jednostka sterująca silnika Przekaźnik do zasilania elementów elektronicznych silnika |
| 11 | 30A Jednostka sterująca dodatkową nagrzewnicą |
| 12 | 5A Interfejs diagnostyczny magistrali danych |
| 13 | 15A Jednostka sterująca silnika (benzyna) 30A Jednostka sterująca silnika (diesel) |
| 14 | 15A Regulator ciśnienia paliwa (diesel) 20A Cewka zapłonowa |
| 15 | 5A Przekaźnik ogrzewania Przekaźnik pompy paliwa Elektryczny przekaźnik pompy paliwa 2 Jednostka sterująca świec żarowych 10A Podgrzewacz sondy lambda, zawór zasilania gazem 15A Zawór wysokiego ciśnienia, zawór zasilania gazem |
| 16 | 30A Akumulator sterownika zasilania pokładowego, ABS, reflektorów i kierunkowskazów |
| 17 | Przekaźnik klaksonu 15A |
| 18 | 30A Jednostka sterująca do pojazdów specjalnych |
| 19 | Sterownik silnika wycieraczek 30A |
| 20 | 10A Zawór odcinający zbiornik paliwa Pompa obiegowa płynu chłodzącego |
| 21 | Element grzejny sondy lambda 10A (diesel) 15A Sterownik pompy paliwa, podgrzewacz sondy lambda |
| 22 | 5A Czujnik położenia pedału sprzęgła Włącznik świateł hamowania |
| 23 | 5A Przekaźnik dodatkowej pompy płynu chłodzącego 10A Miernik masy powietrza (diesel) 15A Regulator ciśnienia paliwa |
| 24 | 10A Sterownik wentylatora chłodnicy Przekaźnik pompy powietrza wtórnego Przekaźnik dodatkowej pompy układu chłodzenia Zawór elektromagnetyczny 1 adsorbera Zawór sterujący cieczą Zawór przełączający kolektora dolotowego Pompa obiegowa płynu chłodzącego 2 Wtryskiwacze cylindrów |
| 25 | Pompa hydrauliczna ABS 40A Jednostka sterująca ABS |
| 26 | 30A Pokładowa jednostka sterująca zasilaniem, reflektory i kierunkowskazy |
| 27 | 40A Silnik pompy powietrza wtórnego 50A Sterownik świec żarowych |
| 28 | – |
| 29 | Bezpieczniki 30 / 50A w uchwycie bezpiecznikowym C -SC- |
| 30 | Uchwyt bezpiecznika 50A C -SC- |
Przekaźnik
- A1 – Przekaźnik główny, Przekaźnik zasilania elementów elektronicznych silnika
- A2 – Przekaźnik pompy powietrza wtórnego, przekaźnik dodatkowej pompy chłodzenia, przekaźnik zaworu odcinającego gaz, zworka

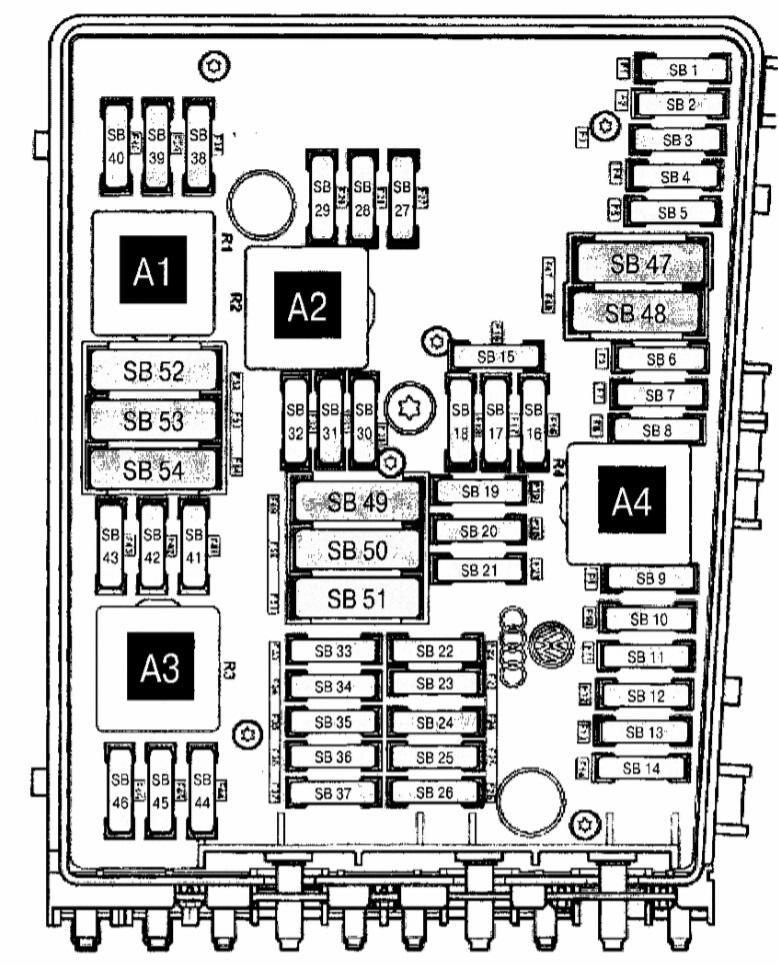

Typ 2

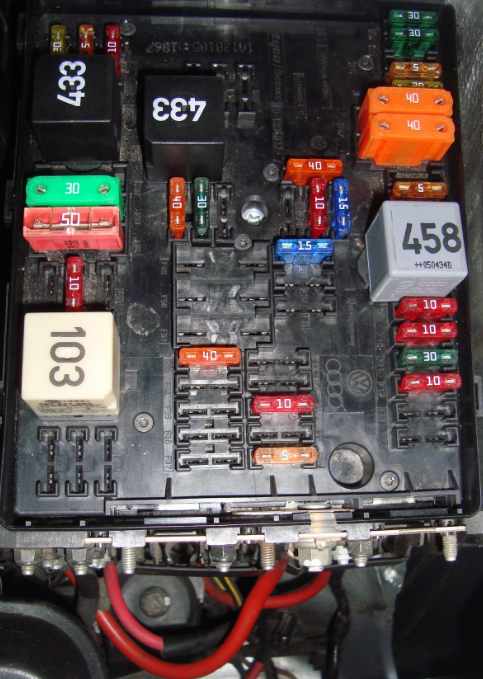

Zdjęcie
Schemat
Przeznaczenie
| 1 | Jednostka sterująca ABS 30A |
| 2 | Jednostka sterująca ABS 30A |
| 3 | nieużywany |
| 4 | Pokładowa jednostka sterująca zasilaniem 5A |
| 5 | Sygnał 20A, przekaźnik klaksonu |
| 6 | Cewka zapłonowa 20A |
| 7 | Przełącznik pedału hamulca 5A, sterowniki silnika, czujnik położenia pedału sprzęgła |
| 8 | 10A zawór recyrkulacji spalin, elektrozawór absorbera 1, sterownik wentylatora chłodnicy, silnik klapy wlotu powietrza |
| 9 | Przekaźnik pompy paliwa 10A (BDJ, BJB) |
| 10 | 10A Zawór EGR, zawór elektromagnetyczny ograniczający ciśnienie doładowania, zawór przełączający chłodnicy EGR |
| 11 | 25/30A Jednostka sterująca Motronik (BCA, 8GU), jednostka sterująca układem wtrysku oleju napędowego (BDJ.BJB) |
| 12 | Sonda lambda 10A (BCA), sonda lambda za katalizatorem (BCA) |
| 13 | nieużywany |
| 14 | nieużywany |
| 15 | Rozrusznik 40A (obwód mocy 50) |
| 16 | Jednostka sterująca kolumny kierownicy 15A |
| 17 | Jednostka sterująca zestawu wskaźników 10A |
| 18 | nieużywany |
| 19 | Radio 15A R, jednostka sterująca z wyświetlaczem systemu nawigacji radiowej |
| 20 | Jednostka sterująca elektroniki sterującej telefonem komórkowym 10A |
| 21 | nieużywany |
| 22 | nieużywany |
| 23 | nieużywany |
| 24 | Interfejs diagnostyczny magistrali danych 10A |
| 25 | Rezerwa 25A, sterownik Motronik 10A |
| 26 | Zacisk przekaźnika zasilania 5A 30 |
| 27 | Rezystor grzewczy wentylacji skrzyni korbowej 10 A |
| 32 | Świeca żarowa 40A 1, 2, 3 |
| 33 | 15A świeca żarowa 4, pompa paliwa |
| 34 | nieużywany |
| 35 | nieużywany |
| 35 | nieużywany |
| 37 | nieużywany |
| 38 | Siłownik regulacji zasięgu reflektorów 10 A |
| 39 | 5A czujnik poziomu i temperatury oleju, jednostka sterująca zestawu wskaźników |
| 40 | 20A Zasilanie bezpieczników w kabinie pasażerskiej |
| 41 | Przekaźnik pompy paliwa 5A |
| 42 | Przekaźnik świecy żarowej 10A, przepływomierz powietrza |
| 43 | nieużywany |
| 44 | nieużywany |
| 45 | Sonda lambda 15A |
| 46 | nieużywany |
| 47 | Pokładowa jednostka sterująca zasilaniem 40A, lewy reflektor (pojazdy z centralnym zamkiem) |
| 48 | Pokładowa jednostka sterująca zasilaniem 40A, prawy reflektor (pojazdy z centralnym zamkiem) |
| 49 | nieużywany |
| 50 | Świeca żarowa 50A |
| 51 | Świece żarowe 40A, przekaźnik pompy powietrza wtórnego, silnik pompy powietrza wtórnego |
| 52 | nieużywany |
| 53 | 25A Sterownik drzwi kierowcy, sterownik drzwi pasażera z przodu |
| 54 | Jednostka sterująca wentylatora chłodnicy 50A |
Oddzielnie pod samym blokiem znajduje się sterownik świec żarowych.

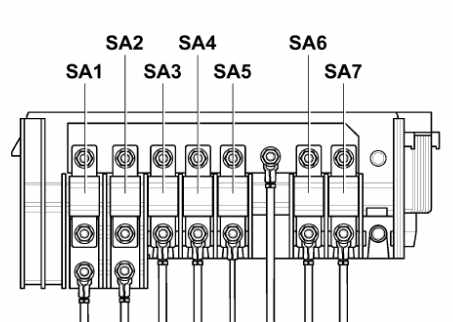

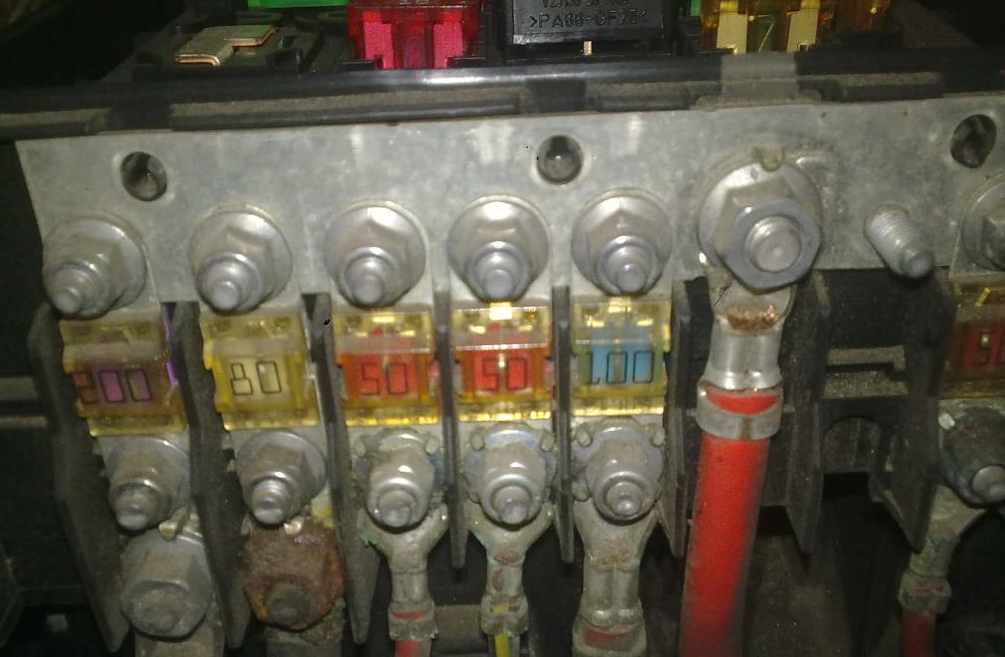

Wkładki bezpiecznikowe dużej mocy
Schemat
Oznaczenie
- 150 / 200А – Generator
- 50 / 80A – Jednostka sterująca wspomaganiem układu kierowniczego
- 50A – Jednostka sterująca wentylatora chłodnicy
- 80A – Przekaźnik odciążenia styku X lub uchwytu bezpiecznika C -SC-
- 80A – Żadna z nieużywanych Skrzynka bezpieczników C -SC-
- 100 A – Skrzynka bezpieczników C -SC- lub 40 A – Przekaźnik ogrzewania małej mocy
- 80A – Przekaźnik grzewczy dużej mocy lub oprawka bezpiecznika C -SC-
Przedział pasażerski
Główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie kierowcy.
Lokalizacja

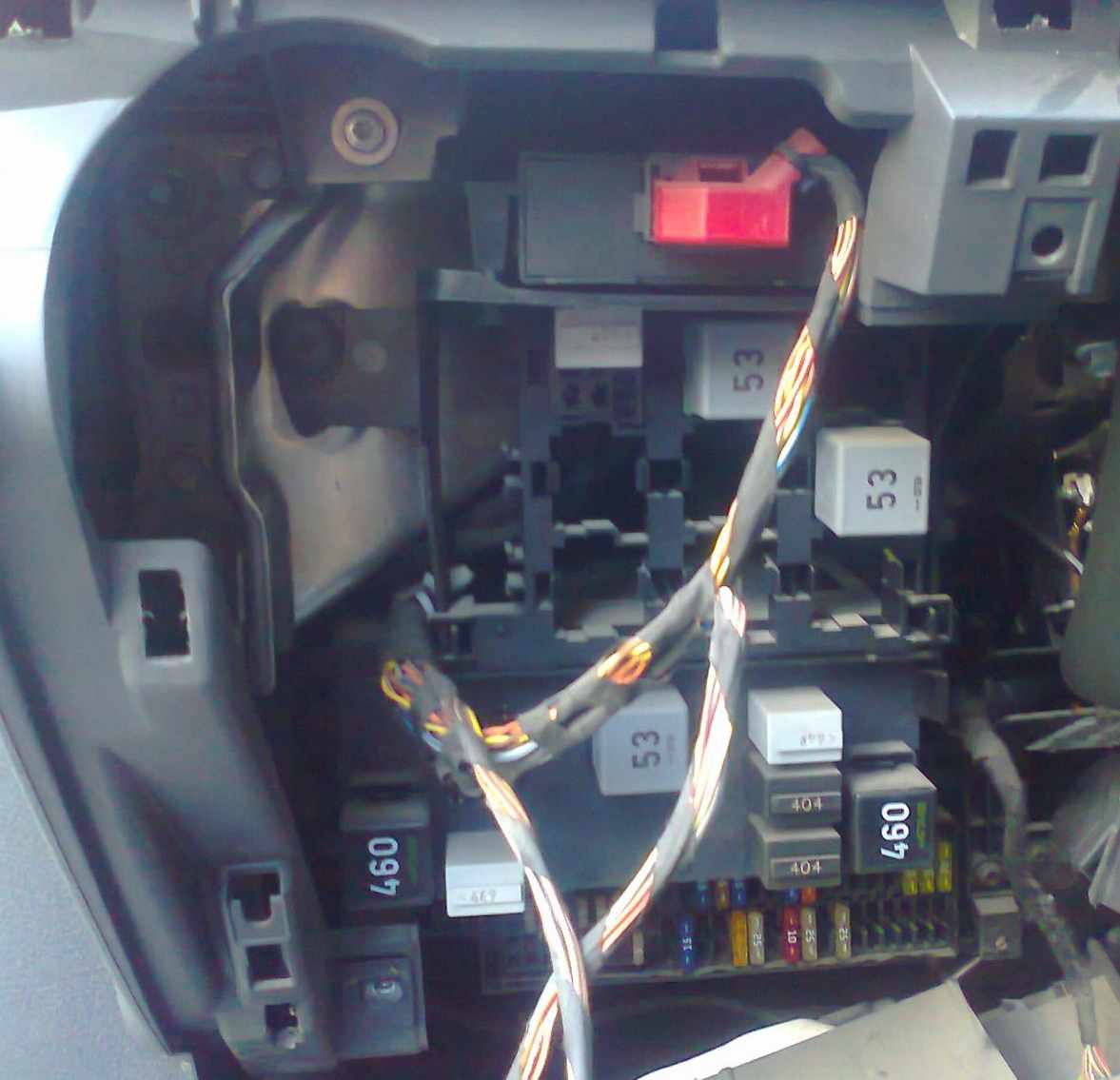

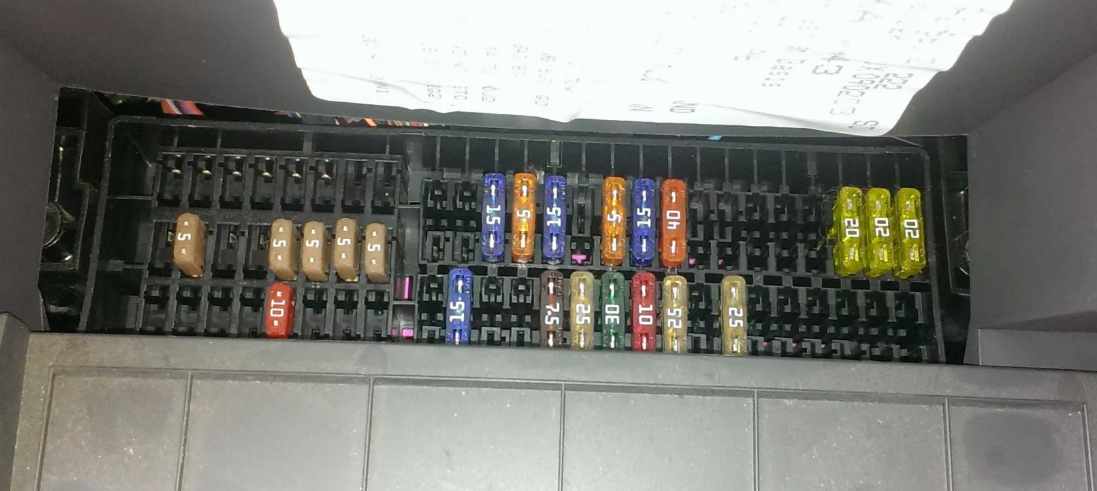

Zdjęcie poglądowe

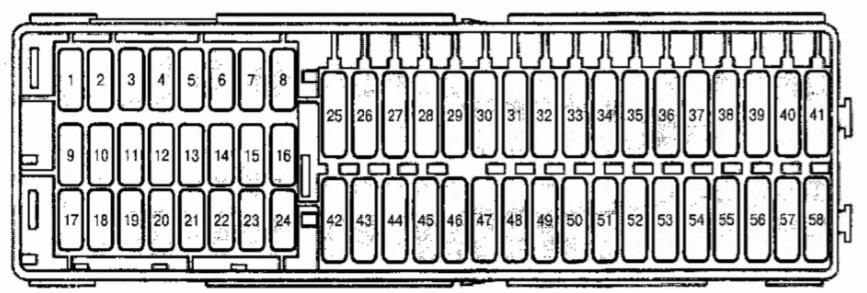

Skrzynka bezpiecznikowa
Schemat
Oznaczenie
| 1 | Kluczyk do uruchomienia silnika 15A |
| 2 | 5A Jednostka sterująca rozpoznawaniem przyczepy |
| 3 | Przełącznik grzałki 5A i wybór trybu pracy, czujnik wysokiego ciśnienia |
| 4 | Jednostka sterująca elektroniki sterującej telefonem komórkowym 5A |
| 5 | Przepływomierz powietrza 15A |
| 6 | Sterownik poduszki powietrznej 5A |
| 7 | regulator ogrzewania siedzenia kierowcy i pasażera, sterownik klimatyzacji |
| 8 | Rezystor grzejny 5A dla lewej i prawej dyszy spryskiwaczy szyby przedniej |
| 9 | Sterownik poduszki powietrznej 5A, sterownik wspomagania kierownicy |
| 10 | Jednostka sterująca elektroniką sterującą telefonem komórkowym 5A, włącznik światła cofania 10A |
| 11 | Sterownik wspomagania kierownicy 10A |
| 12 | nieużywany |
| 13 | nieużywany |
| 14 | Przełącznik 5A ASR, przycisk wyłączania ASR i ESP, sterownik ABS z EDS |
| 15 | Włącznik świateł cofania 10A, przekaźnik działania nagrzewnicy dodatkowej (od maja 2004 r.) |
| 16 | Interfejs diagnostyczny magistrali danych 5A |
| 17 | Lampa 7,5A światła pozycyjnego lewego i tylnego światła przeciwmgielnego (pojazdy bez centralnego zamka) |
| 18 | nieużywany |
| 19 | nieużywany |
| 20 | nieużywany |
| 21 | Selektor 5A |
| 22 | 5A Urządzenie do odbioru sygnału radiowego dodatkowego podgrzewacza cieczy |
| 23 | Przełącznik świateł stopu 10A, lewe światło stop, prawe światło stop, górne światło stopu, jednostka sterująca ABS |
| 24 | Włącznik świateł 10A, sterownik klimatyzacji, złącze diagnostyczne (T16/16) |
| 25 | 30A Jednostka sterująca ogrzewaniem siedzenia kierowcy, jednostka sterująca ogrzewaniem przedniego siedzenia pasażera |
| 26 | Sterowniki silnika 10A, wtryskiwacze |
| 27 | Silnik wycieraczki tylnej szyby 15A (od maja 2004 r.) |
| 28 | Włącznik świateł 5A (pojazdy z centralnym zamkiem) |
| 30 | Włącznik świateł przeciwmgłowych 20A, włącznik świateł |
| 31 | Przekaźnik 25A do pracy w trybie ogrzewania postojowego (do kwietnia 2004), później – pokładowa jednostka sterująca zasilaniem |
| 32 | Pompa spryskiwacza 15A |
| 33 | Przełącznik ogrzewania 40A i wybór trybu pracy, sterownik klimatyzacji |
| 34 | nieużywany |
| 35 | Wentylator nawiewny 40A, przekaźnik do obsługi nagrzewnicy dodatkowej |
| 36 | nieużywany |
| 37 | Lampa 15A świateł mijania prawego reflektora (pojazdy bez centralnego zamka) |
| 38 | Lampa 15A świateł mijania lewego reflektora (tylko pojazdy bez centralnego zamka) |
| 39 | nieużywany |
| 40 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 41 | Gniazdo 20A TSU |
| 42 | Gniazdo 15/30A 12 V (obok dźwigni hamulca postojowego), gniazdo 12 V po lewej stronie w bagażniku |
| 43 | Przekaźnik 15A elektrycznej pompy paliwa 2 (BCA, BGU), pompy paliwa |
| 44 | 5A czujnik wnętrza, czujnik pochylenia pojazdu |
| 45 | Jednostka sterująca wyborem anteny 5A |
| 46 | Pokładowa jednostka sterująca zasilaniem 7,5 A |
| 47 | Zapalniczka 25A |
| 48 | Przekaźnik czyszczenia reflektorów 20A, pompa spryskiwaczy reflektorów |
| 49 | 10A sterownik drzwi kierowcy, sterownik drzwi pasażera z przodu |
| 50 | Centralna jednostka sterująca 25A dla systemu komfortu |
| 51 | Jednostka sterująca ogrzewaniem siedzenia 30A |
| 52 | Przekaźnik dmuchawy świeżego powietrza 25 A, pokładowa jednostka sterująca zasilaniem |
| 53 | Centralna jednostka sterująca 25A do systemów komfortowych / lamp 30A |
| 54 | nieużywany |
| 55 | nieużywany |
| 56 | nieużywany |
| 57 | Awaryjny rejestrator danych 30A |
| 58 | nieużywany |
Za zapalniczkę odpowiada bezpiecznik nr 47, 25A. Należy pamiętać, że bezpieczniki dla gniazd dodatkowych znajdują się osobno.

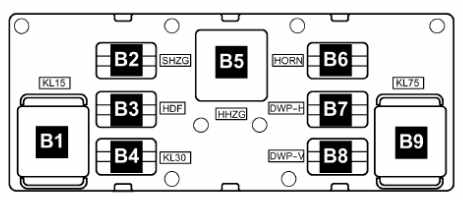

Skrzynka przekaźników
Schemat
Przeznaczenie
- B1 J681 Zacisk 15 Przekaźnik zasilania 2 (460)
- B2 – nieużywany
- B3 – nieużywany
- B4 J689 Zacisk 30 Przekaźnik zasilania 2 (449)
- B5 – J9 – przekaźnik podgrzewanej szyby tylnej (53)
- B6 – J413 – przekaźnik klaksonu (449)
- B7 – J729 – przekaźnik 1 podwójnej pompy spryskiwacza (395/404)
- B8 – J730 – przekaźnik podwójnej pompy spryskiwacza 2 (395/404)
- B9 – J59 – Przekaźnik styku rozładowującego X (460)

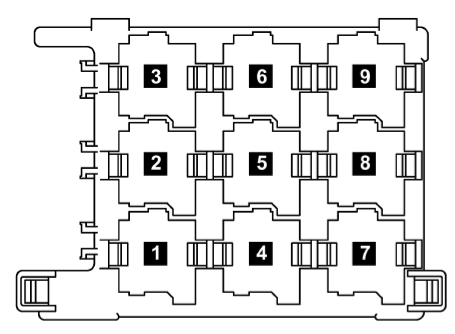

Schemat
Oznaczenie
| 1 | Przekaźnik czyszczenia reflektorów (646) |
| 2 | Przekaźnik pompy paliwa (646), przekaźnik czyszczenia reflektorów (53) |
| 3 | Przekaźnik mocy zacisku 50 (645), przekaźnik rozrusznika 1 (645) (od listopada 2011 r.), przekaźnik pompy paliwa (449) |
| 4 | Przekaźnik działania nagrzewnicy dodatkowej (645) (do października 2011 r.), Przekaźnik styku rozładowującego X (644) (od listopada 2011 r.), Przekaźnik podgrzewanej tylnej szyby (645) (od maja 2012 r.) |
| 5 | Przekaźnik wtrysku paliwa (646), Przekaźnik odcięcia pompy paliwa (404) |
| 6 | Przekaźnik rozrusznika 2 -J907- (507) (od listopada 2011 r.) |
| 7 | Przekaźnik ogrzewania dużej mocy (644) (do października 2011 r.), Przekaźnik zasilania zacisku 15 (645) (od listopada 2011 r.), Przekaźnik działania nagrzewnicy dodatkowej (53) |
| 8 | Przekaźnik elektrycznej pompy paliwa 2 (646), przekaźnik wyłączania pompy paliwa (646) |
| 9 | Przekaźnik małej mocy grzewczej (645) (do października 2011), Przekaźnik ogrzewania tylnej szyby (645) (od listopada 2011), Przekaźnik styku rozładunku X (od maja 2012) |

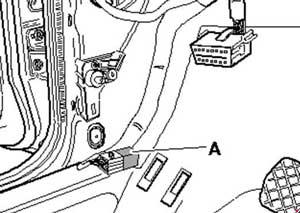

Poszczególne przekaźniki mogą być umieszczone w przestrzeni na nogi kierowcy, np. moduł zdalnego sterowania alarmem antykradzieżowym w taksówce lub przekaźnik przełączający 1 wentylatora dachowego.
