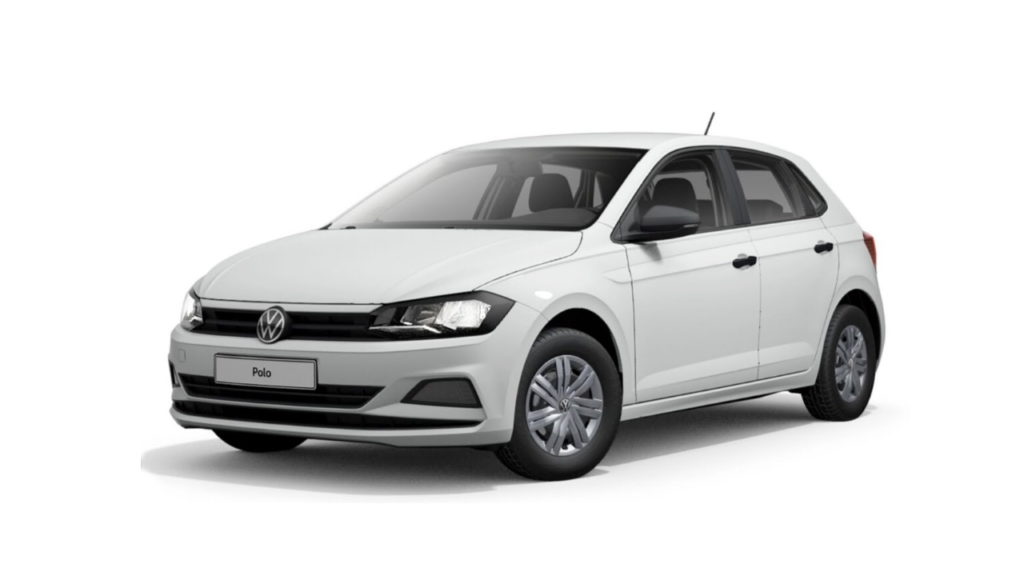

Volkswagen Polo 6 generacji mk6 produkowany był w latach 2017, 2018, 2020, 2021, 2022, 2023, 2024 pod oznaczeniami AW, AE, BZ. W tym czasie model przeszedł lifting. Inne modyfikacje znane są również jako Volkswagen Vento i Volkswagen Virtus. W tej publikacji znajdziesz informacje opisujące bezpieczniki i przekaźniki Volkswagena Polo 6, schematy skrzynek bezpieczników, zdjęcia ich wykonania i lokalizacji. Podkreślmy bezpiecznik zapalniczki.
Przeznaczenie bezpieczników w skrzynkach może różnić się od prezentowanego materiału i zależy od roku produkcji oraz poziomu wyposażenia (trendline, komfortline itp.) Twojego samochodu. W przypadku trudności skontaktuj się z najbliższym sprzedawcą.
Contents
Przedział pasażerski
Bezpieczniki i prawdziwa skrzynka
Znajduje się pod kolumną kierownicy, za osłoną zabezpieczającą.
Schemat
Opis
| 1 | 20A Jednostka sterująca czujnika przyczepy |
| 2 | Pusty |
| 3 | Wzmacniacz 30A |
| 4 | Pusty |
| 5 | 30A Jednostka sterująca regulacją szyberdachu |
| 6 | 40A Pokładowa jednostka sterująca siecią |
| 7 | Pusty |
| 8 | 30A Jednostka sterująca wentylatorem nawiewnym |
| 9 | Pusty |
| 10 | 20A Jednostka sterująca czujnika przyczepy |
| 11 | 7,5A Przekaźnik zaworu odcinającego gaz (z silnikiem gazowym) |
| 12 | 7,5A Pas bezpieczeństwa przedni prawy (kierownica po prawej stronie) / Pas bezpieczeństwa przedni lewy (kierownica po lewej stronie) |
| 13 | 7,5A Obrotowy włącznik świateł / Złącze diagnostyczne / Czujnik deszczu i światła / Jednostka sterująca elektroniką kolumny kierownicy |
| 14 | 10A Jednostka sterująca elektroniką kolumny kierownicy |
| 15 | 7,5A Moduł sterowania i komunikacji alarmowej/kombinacja tablicy rozdzielczej |
| 16 | 40A Pokładowa jednostka sterująca siecią |
| 17 | 30A Sterownik drzwi tylnych prawych / sterownik drzwi kierowcy (kierownica po prawej stronie) lub sterownik drzwi przednich pasażera (kierownica po lewej stronie) |
| 18 | 30A Pokładowa jednostka sterująca siecią |
| 19 | 25A Jednostka sterująca elektroniką informacyjną 1 |
| 20 | 30A Pokładowa jednostka sterująca siecią |
| 21 | 30A Jednostka sterująca nagrzewnicy redukcyjnej |
| 22 | Pusty |
| 23 | 7,5A Przycisk zwalniający uchwyt tylnej pokrywy / Uchwyt tylnej pokrywy |
| 24 | Koncentrator USB 5A / Schowek z interfejsem telefonu komórkowego / Jednostka sterująca czytnikiem kart chipowych / Jednostka sterująca stabilizacją transmisji / Odtwarzacz CD / Tuner TV / Wyświetlacz na panelu przednim |
| 25 | 7,5A Jednostka sterująca elektroniką kolumny kierownicy |
| 26 | 7,5A Interfejs diagnostyczny magistrali danych |
| 27 | 7,5A Elektronicznie sterowana jednostka sterująca tłumieniem |
| 28 | 7,5A Czujnik alarmu antykradzieżowego |
| 29 | 7,5A Dźwięk alarmu antykradzieżowego |
| 30 | 7,5A Przedni prawy pas bezpieczeństwa (kierownica po lewej stronie) lub przedni lewy pas bezpieczeństwa (kierownica po prawej stronie) |
| 31 | 7,5A Sterowanie ogrzewaniem i klimatyzacją |
| 32 | 7,5A Stacyjka/rozrusznik; Jednostka sterująca elektroniką kolumny kierownicy |
| 33 | 30A Sterownik drzwi lewych tylnych / sterownik drzwi kierowcy (kierownica lewa) lub sterownik drzwi przednich pasażera (kierownica prawa strona) |
| 34 | Pusty |
| 35 | 40A Pokładowa jednostka sterująca siecią |
| 36 | 20A Pokładowa jednostka sterująca siecią |
| 37 | 30A Jednostka sterująca ogrzewaniem siedzenia |
| 38 | 30A Pokładowa jednostka sterująca siecią |
| 39 | Kamera przednia wspomagania kierowcy 7,5/10 A / moduł sterujący asystenta parkowania / moduł adaptacyjnego tempomatu / moduł sterujący monitora martwego pola |
| 40 | 7,5A Moduł przełącznika 1 w konsoli środkowej / Złącze diagnostyczne / Jednostka sterująca elektroniką kolumny kierownicy / Obrotowy włącznik świateł / Reflektor przedni lewy i prawy (z reflektorami halogenowymi) / Regulacja zasięgu reflektorów / Włącznik świateł cofania / Przyciemniające się lusterko wewnętrzne |
| 41 | 7,5A Regulacja lusterka zewnętrznego |
| 42 | 7,5A Przekaźnik rozrusznika / czujnik ciśnienia w obwodzie chłodniczym |
| Benzyna 2,0 l: Jednostka tłumiąca hałas materiałowy | |
| z manualną skrzynią biegów: Czujnik położenia sprzęgła | |
| z silnikiem gazowym: Przekaźnik zaworu odcinającego gaz | |
| 43 | 15A Element grzejny lewej i prawej dyszy spryskiwacza / silnik wycieraczki tylnej szyby / przekaźnik pompy spryskiwacza |
| 44 | 7,5A Lampka ostrzegawcza bocznej poduszki powietrznej pasażera / sterownik poduszki powietrznej |
| 45 | 7,5A Reflektor przedni lewy (LED) |
| 46 | 7,5A Reflektor przedni prawy (LED) |
| 47 | Pusty |
| 48 | 7,5A Interfejs systemu wjazdu i uruchamiania/moduł sterujący elektronicznego zamka kolumny kierownicy |
| 49 | 7,5A Przekaźnik układu dozowania reduktora |
| 50 | Pusty |
| 51 | Port ładowania USB 7,5A 1 |
| 52 | Pusty |
| 53 | 7,5A Dźwignia zmiany biegów / Elektromagnes blokady wyjęcia kluczyka zapłonu |
| 54 | Pusty |
| 55 | Zapalniczka 20A |
| 56 | 30A Sterowanie ogrzewaniem i klimatyzacją |
| 57 | Pusty |
| 58 | Pompka spryskiwacza szyby przedniej i tylnej 7,5A |
| 59 | 10A Jednostka sterująca siecią pokładową |
| 63 | 30A Jednostka sterująca czujnika przyczepy |
| 61 | 30A Jednostka sterująca czujnika przyczepy |
| R1 | Przekaźnik zaworu odcinającego gaz (silnik gazowy) |
| Przekaźnik układu dozowania reduktora (diesel) | |
| R2 | Przekaźnik pompy spryskiwacza |
| R3 | Przekaźnik dostarczający napięcie do zacisku 15 |
| R4 | Zacisk 75x, przekaźnik napięcia zasilania |
| R5 | Pusty |
| R6 | Pusty |
Bezpiecznik nr 55 odpowiada za zapalniczkę
Komora silnika
Skrzynka bezpieczników i przekaźników
Pod maską skrzynka bezpieczników i przekaźników znajduje się po lewej stronie, obok akumulatora.
Schemat
Typ 1
(2017 – 2020)
Przeznaczenie
| 1 | 10/15/30A Jednostka sterująca silnika |
| 2 | Zawór regulujący ciśnienie paliwa 7,5A |
| Olej napędowy 1,6 l: Pompa chłodzenia powietrza doładowującego, Zawór regulacyjny ciśnienia oleju, Zawór płynu chłodzącego w głowicy cylindrów, Pompa płynu chłodzącego w obwodzie wysokotemperaturowym | |
| benzyna 2,0 l: Czujnik niskiego ciśnienia paliwa, Zawór sterujący wałka rozrządu 1, Zawór sterujący wałka rozrządu zaworów wydechowych 1, Pomocnicza pompa ogrzewania | |
| 3 | 15A Sonda Lambda 1 przed katalizatorem i Sonda Lambda 1 za katalizatorem |
| olej napędowy 1,6 l: Jednostka sterująca 1 i 2 czujniki NOx | |
| 4 | Silnik benzynowy 15A z wymuszonym dopływem: jednostka sterująca pompą paliwa; |
| silnik benzynowy bez wymuszonego doładowania: przekaźnik pompy paliwa; | |
| Przekaźnik mocy podzespołów silnika | |
| 5 | 7,5/10/15A Wszystkie: Zawór elektromagnetyczny filtra z węglem aktywnym 1, Zawór sterujący wałka rozrządu 1, Zawór sterujący wałka rozrządu zaworów dolotowych 1, Elektrozawór sterujący ciśnieniem doładowania, Zawór wysokiego ciśnienia trybu gazowego Doładowanie |
| silnik benzynowy: Wentylator chłodnicy, Zawór sterujący wałka rozrządu zaworów wydechowych 1, Oleje zaworu sterującego ciśnieniem; | |
| benzyna 2,0 l, olej napędowy 1,6 l: Czujnik poziomu i temperatury oleju; | |
| Benzyna 2,0 l: Zawór recyrkulacji powietrza w turbosprężarce, Zawór sterujący strumieniem chłodzącym tłok, Klapa kolektora dolotowego | |
| 6 | 7,5/20A Cewki zapłonowe 1-3 ze stopniem wyjściowym, Automatyczna jednostka sterująca okresem grzania |
| Olej napędowy 1,6 l: Element grzejny wentylacji skrzyni korbowej (diesel 1,6 l) | |
| 7 | 15AZawór płynu chłodzącego skrzynię biegów; |
| benzyna 2,0 l: Pompa podciśnieniowa hamulców, zawór odcinający płyn chłodzący | |
| 8 | Silnik benzynowy 10A bez wymuszonego doładowania: Przekaźnik pompy paliwa, wtryskiwacze, cylindry 1–3 |
| silnik na gaz ziemny: Zawór wtrysku gazu 1–3 | |
| Benzyna 2,0 l: Napęd krzywki zaworu wydechowego A i B dla cylindrów 1–4, wtryskiwacz 2, cylindry 1–4 | |
| 9 | Włącznik świateł stop 7,5A |
| 10 | 7,5A Interfejs diagnostyczny magistrali danych, Jednostka sterująca monitora akumulatora, Pokładowa jednostka sterująca zasilaniem |
| 11 | 30A Pomocnicza pompa hydrauliczna 1 do oleju przekładniowego |
| 12 | 10A Przekaźnik sprzęgła magnetycznego |
| 13 | Pusty |
| 14 | 7,5A Przekaźnik główny, sterownik ABS, sterownik silnika |
| 15 | Mechatroniczna dwusprzęgłowa skrzynia biegów 15/30A |
| 16 | Pusty |
| 17 | 7,5A Sterownik silnika |
| 18 | Rozrusznik 30A |
| 19 | Pusty |
| 20 | Jednostka sterująca ABS 40/60A |
| 21 | Jednostka sterująca ABS 25A |
| 22 | Pusty |
| 23 | Pusty |
| 24 | 30A Wyłącznik termiczny wentylatora chłodnicy |
| 25 | 20/40A diesel 1,6 l: Dodatkowy element podgrzewający powietrze; |
| silnik benzynowy bez wymuszonego dopływu: Wentylator chłodnicy | |
| 26 | Silnik benzynowy 50 A z wymuszonym dopływem: Wentylator chłodnicy |
| 27 | olej napędowy 1,6 l: Dodatkowy element podgrzewający powietrze |
| Silnik benzynowy 30/40 A bez wymuszonego dopływu: Wentylator chłodnicy (dla silników benzynowych wolnossących) | |
| 28 | 40A diesel 1,6 l: Dodatkowy element nagrzewnicy powietrza |
| 29 | Pusty |
| R1 | Przekaźnik mocy elementów silnika (benzyna 2,0 l); |
| Przekaźnik pompy paliwa | |
| R2 | Przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji |
| R3 | Przekaźnik rozrusznika 2 |
| R4 | benzyna 1,5 l – Przekaźnik pompy próżniowej |
| R5 | Przekaźnik rozrusznika 1 |
| R6 | Przekaźnik zasilania napięciem do zacisku 30 (diesel) |
| Przekaźnik główny (benzyna) | |
| R7 | Przekaźnik nagrzewnicy – duża moc cieplna (diesel) |
| Przekaźnik drugiej prędkości wentylatora chłodnicy (benzyna) | |
| R8 | Przekaźnik nagrzewnicy – mała moc (Diesel) |
| Przekaźnik wentylatora chłodnicy (benzyna) | |
| R9 | Automatyczna jednostka sterująca świec żarowych (diesel) |
| R1 | Pusty |
Typ 2
(2020 – 2024)
Oznaczenie
| 1 | 10/15A Jednostka sterująca silnika |
| 2 | 7,5/10A Zawór regulacji ciśnienia paliwa; |
| Benzyna 2,0 l, benzyna 1,5 l: Dodatkowa pompa ogrzewania; | |
| Benzyna 1,0 l, benzyna 1,5 l: Pompa chłodzenia powietrza doładowującego; | |
| Benzyna 2,0 l: Elektrozawór 1 filtra z węglem aktywnym, Czujnik niskiego ciśnienia paliwa, Zawór sterujący wałka rozrządu 1, Zawór sterujący wałka rozrządu wydechu; | |
| benzyna 1,0 l: Zawór dozujący paliwo, Zawór regulujący ciśnienie oleju | |
| 3 | 15A Sonda Lambda 1 przed katalizatorem / Sonda Lambda 1 za katalizatorem |
| 4 | Silnik benzynowy 15A z wymuszonym dopływem: jednostka sterująca pompą paliwa; |
| silnik benzynowy bez wymuszonego doładowania: przekaźnik pompy paliwa; | |
| Przekaźnik mocy podzespołów silnika | |
| 5 | 10A Zawór elektromagnetyczny filtra z węglem aktywnym 1, Zawór sterujący wałka rozrządu 1, Zawór wysokiego ciśnienia dla trybu gazowego, Zawór sterujący wlotem 1 |
| silniki benzynowe z doładowaniem: Wentylator chłodnicy, Zawór sterujący wałka rozrządu zaworów wydechowych 1 | |
| silnik doładowany, benzyna 2,0 l: Zawór regulacji ciśnienia oleju; | |
| benzyna 2,0 l: Zawór recyrkulacji powietrza w turbosprężarce, Klapa kolektora dolotowego; | |
| Benzyna 2,0 l, benzyna 1,0 l: Zawór sterujący strumieniem chłodzącym tłok; | |
| 1,5 l benzyny: Napęd krzywki dolotowej cylindra 2, Napęd krzywki wydechowej cylindra 2, Napęd krzywki dolotowej cylindra 3, Napęd krzywki wydechowej cylindra 3; | |
| Benzyna 2,0 l, benzyna 1,0 l, benzyna 1,5 l: Czujnik poziomu oleju i temperatury | |
| 6 | 20A Cewki zapłonowe 1-3 ze stopniem wyjściowym -N70- |
| 7 | Silniki benzynowe z doładowaniem 10/15 A: Pompa podciśnieniowa hamulców |
| benzyna 2,0 l: Zawór płynu chłodzącego skrzynię biegów, Zawór odcinający płyn chłodzący | |
| 8 | 10A 2,0 l benzyna: Przekaźnik zasilania elementów silnika, Wtryskiwacz 2, cylindry 1-4, Siłownik wałka rozrządu zaworów wydechowych A dla cylindrów 1-4, Napęd krzywki wydechowej B dla cylindrów 1-4 |
| silniki benzynowe bez wymuszonego doładowania: Wtryskiwacze, cylindry 1 – 4 | |
| silnik na gaz ziemny: Zawór wtrysku gazu | |
| 9 | Włącznik świateł stop 7,5A |
| 10 | 7,5A Interfejs diagnostyczny magistrali danych / Pokładowa jednostka sterująca zasilaniem / Jednostka sterująca monitorem akumulatora |
| 11 | 30A Pomocnicza pompa hydrauliczna 1 do oleju przekładniowego |
| 12 | 10A Przekaźnik sprzęgła magnetycznego |
| 13 | Pusty |
| 14 | Przekaźnik główny 7,5A/moduł sterujący ABS/moduł sterujący silnika |
| 15 | Mechatroniczna dwusprzęgłowa skrzynia biegów 15/30A |
| 16 | Pusty |
| 17 | 7,5A Sterownik silnika |
| 18 | Rozrusznik 30A |
| 19 | Pusty |
| 20 | Jednostka sterująca ABS 60A |
| 21 | 25A Filtr przeciwzakłóceniowy |
| Jednostka sterująca ABS | |
| 22 | Pusty |
| 23 | Pusty |
| 24 | 30A Wyłącznik termiczny wentylatora chłodnicy |
| 25 | Silniki benzynowe wolnossące 20A: Wentylator chłodnicy |
| 26 | Silniki benzynowe z doładowaniem 50 A: Wentylator chłodnicy |
| 27 | Silniki benzynowe wolnossące 30A: Wentylator chłodnicy |
| 28 | Pusty |
| 29 | Pusty |
| R1 | Przekaźnik mocy podzespołów silnika (benzyna 2,0 l) |
| Przekaźnik pompy paliwa | |
| R2 | Przekaźnik sprzęgła magnetycznego |
| R3 | Przekaźnik rozrusznika 2 |
| R4 | Przekaźnik pompy próżniowej (benzyna 1,5 l) |
| R5 | Przekaźnik rozrusznika 1 |
| R6 | Przekaźnik zasilania napięciem do zacisku 30 (diesel) |
| Przekaźnik główny (benzyna) | |
| R7 | Przekaźnik dużej mocy cieplnej (diesel) |
| Przekaźnik drugiej prędkości wentylatora chłodnicy (benzyna) | |
| R8 | Przekaźnik małej mocy cieplnej (diesel) |
| Przekaźnik wentylatora chłodnicy (benzyna) | |
| R9 | Automatyczna jednostka sterująca świec żarowych (diesel) |
| R1 | Pusty |
Skrzynka bezpieczników zasilania
Kolejna skrzynka bezpieczników dużej mocy znajduje się na akumulatorze.
Schemat
Opis
| 508 | Bateria -A- |
| SA1 | 250/350A Rozrusznik -B |
| Alternator z regulatorem napięcia -CX1- | |
| SA2 | 80A nie przypisane |
| SA3 | 150A Uchwyt bezpiecznika B -SB- |
| Przekaźnik główny -J271- | |
| Przekaźnik drugiej prędkości wentylatora chłodnicy -J101- 1)2) | |
| Przekaźnik wentylatora chłodnicy -J26- 1)2) | |
| Przekaźnik rozrusznika 1 -J906- | |
| SA4 | 80A Uchwyt bezpiecznika C -SC- |
| SA5 | 125AS Uchwyt bezpiecznika C -SC- |
| Przekaźnik zasilania zacisku 15 -J329- | |
| Zacisk 75x przekaźnik napięcia zasilania -J694- | |
| SA6 | 80A Jednostka sterująca wspomaganiem układu kierowniczego -J500- |
