Volkswagen Passat B8 to ósma generacja serii Passat . Zaprojektowany na nowej platformie – MQB. Lata wydania: 2015, 2016, 2017, 2018, 2019, 2020, 2021. Pokażemy gdzie znajdują się skrzynki bezpieczników i przekaźników w Volkswagenie Passacie B8 , ich schematy i zdjęcia. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przedział pasażerski

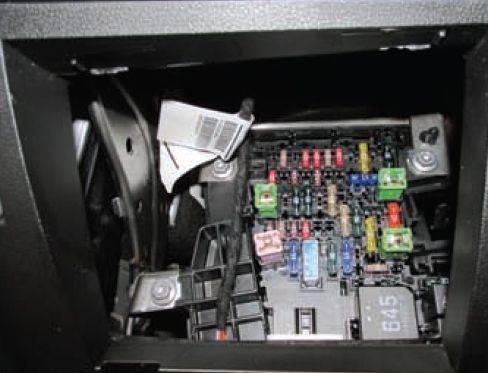

Znajduje się pod deską rozdzielczą, po stronie kierowcy, za schowkiem.

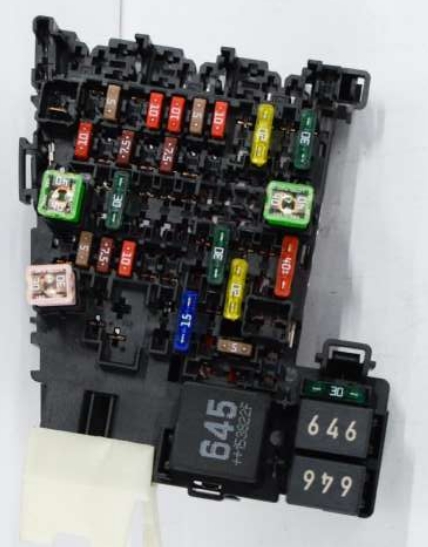

Zdjęcie poglądowe
Schemat
Opis
| 1 | 30A | Jednostka sterująca podgrzewacza środka redukującego -J891- |
| 2 | 10 A | Jednostka sterująca elektroniki kolumny kierownicy -J527- |
| 3 | – | – |
| 4 | 7,5A / 10A | Klakson alarmowy -H12- |
| 5 | 5A / 7,5A | Interfejs diagnostyczny magistrali danych -J533- |
| 6 | 5A / 7,5A | Dźwignia zmiany biegów -E313- |
| 7 | 10 A | Elementy sterujące nagrzewnicą i klimatyzacją -EX21- Jednostka sterująca i wyświetlająca układu klimatyzacji tylnej -E265- Odbiornik zdalnego sterowania pomocniczym podgrzewaczem płynu chłodzącego -R149- Przekaźnik ogrzewania tylnej szyby -J9- Zegar analogowy -Y- Jednostka sterująca systemu monitorowania ciśnienia w oponach -J502 – |
| 8 | 7,5A / 10A | Obrotowy włącznik świateł -EX1- Przycisk elektromechanicznego hamulca postojowego -E538- Czujnik deszczu i światła -G397- Złącze diagnostyczne -U31- Czujnik alarmu antykradzieżowego -G578- Dioda LED oświetlenia tła lewego -L181- Dioda LED oświetlenia tła prawego -L182- Przednie światło wewnętrzne -WX1- Czujnik alarmu antykradzieżowego -G578- Jednostka sterująca doświetlaniem zakrętów i regulacją zasięgu reflektorów -J745- Lampka oświetlenia konturowego drzwi przednich lewych -L251- Lampka oświetlenia konturowego drzwi tylnych lewych -L253- Lampka oświetlenia konturowego drzwi przednich prawych -L252- Lampka oświetlenia konturowego tylnych prawych drzwi -L254- |
| 9 | 5A / 7,5A | Jednostka sterująca elektroniki kolumny kierownicy -J527- |
| 10 | 7,5A / 10A | Wyświetlacz przedniego wyświetlacza informacyjnego i jednostka sterująca jednostki sterującej -J685- Jednostka sterująca wyświetlacza przeziernego -J898- |
| 11 | 40A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 12 | 20A | Jednostka sterująca 1 elektroniki informacyjnej -J794- Jednostka sterująca systemem nawigacji -J856- 1) |
| 13 | 25A | Pas bezpieczeństwa przedni lewy -NX10- |
| 14 | 40A | Jednostka sterująca dmuchawą świeżego powietrza -J126- |
| 15 | 10 A | Jednostka sterująca elektronicznej blokady kolumny kierownicy -J764- |
| 16 | 7,5A | Dwukierunkowy wzmacniacz sygnału do telefonii komórkowej/usług transmisji danych -J984- Gniazdo ładowania USB 1 -U37- Schowek z interfejsem na telefon komórkowy -R265- Koncentrator USB -R293- |
| 17 | 7,5A | Wkładka tablicy rozdzielczej -KX2- Jednostka sterująca modułu połączenia alarmowego i jednostka komunikacyjna -J949- |
| 18 | 7,5A | Jednostka sterująca kamerą widokową -J928- Uchwyt pokrywy tylnej -EX37- Kamera tylna -R246- |
| 19 | 7,5A | Interfejs systemu wejścia i startu -J965- |
| 20 | 7,5A / 10A / 15A | Przekaźnik układu dozowania środka redukującego -J963- Przekaźnik pompy próżniowej -J318- |
| 21 | 15A | Jednostka sterująca napędem na wszystkie koła -J492- |
| 22 | 15A | Jednostka sterująca detektora przyczepy -J345- |
| 23 | 20A / 30A | Jednostka sterująca regulacją przesuwanego okna dachowego -J245- |
| 24 | 40A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 25 | 30A | Jednostka sterująca drzwi kierowcy -J386- Jednostka sterująca drzwi tylnych po stronie kierowcy -J926- |
| 26 | 30A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 27 | 30A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 28 | 25A | Jednostka sterująca detektora przyczepy -J345- |
| 29 | 5A | Przekaźnik układu zdalnego rozruchu -J471- |
| 30 | 10 A | Przekaźnik układu zdalnego rozruchu -J471- |
| 31 | 30A | Jednostka sterująca pokrywą tylną -J605- |
| 32 | 10 A | Kamera przednia do systemów wspomagania kierowcy -R242- Jednostka sterująca adaptacyjnym tempomatem -J428- Jednostka sterująca asystentem parkowania -J446- Jednostka sterująca asystentem zmiany pasa ruchu -J769- Jednostka sterująca asystentem zmiany pasa ruchu 2 -J770- |
| 33 | 5A / 7,5A | Jednostka sterująca poduszką powietrzną -J234- |
| 34 | 7,5A | Lusterko wewnętrzne -EX5- Przekaźnik gniazd zasilania -J807- Włącznik świateł cofania -F4- Czujnik ciśnienia w obwodzie czynnika chłodniczego -G805- Czujnik jakości powietrza -G238- Centralny moduł przełącznika w desce rozdzielczej -EX22- Moduł przełącznika 1 w konsoli środkowej -EX23- Jednostka sterująca dźwiękiem materiałowym -J869- Przycisk elektromechanicznego hamulca postojowego -E538- |
| 35 | 7,5 / 10A | Złącze diagnostyczne -U31- |
| 36 | 5A / 7,5A | Reflektor przedni prawy -MX2- |
| 37 | 5A / 7,5A | Reflektor przedni lewy -MX1- |
| 38 | 25A | Jednostka sterująca detektora przyczepy -J345- |
| 39 | 30A | Jednostka sterująca drzwiami pasażera z przodu -J387- Jednostka sterująca drzwiami pasażera z tyłu -J927- |
| 40 | 20A | Gniazdo 12 V -U5- Gniazdo 12 V 2 -U18- Gniazdo 12 V 3 -U19- |
| 41 | 25A | Pas bezpieczeństwa przedni prawy -NX11- |
| 42 | 40A | Pokładowa jednostka sterująca zasilaniem -J519- |
| 43 | 40A | Cyfrowa jednostka sterująca pakietem dźwiękowym -J525- |
| 44 | 15A | Jednostka sterująca detektora przyczepy -J345- |
| 45 | 15A | Jednostka sterująca regulacją fotela kierowcy -J810- Wentylator poduszki przedniego lewego siedzenia 1 -V514- Wentylator oparcia przedniego lewego siedzenia 1 -V512- |
| 46 | 30A | Przetwornica DC/AC z gniazdem 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A / 7,5A | Czujnik położenia sprzęgła -G476- Przekaźnik rozrusznika 1 -J906- Przekaźnik rozrusznika 2 -J907- |
| 50 | 40A | Jednostka sterująca pokrywą tylną -J605- |
| 51 | 25A | Jednostka sterująca i wyświetlająca tylnego układu klimatyzacji -E265- |
| 52 | 15A | Elektronicznie sterowana jednostka sterująca tłumieniem -J250- |
| 53 | 30A | Przekaźnik podgrzewanej szyby tylnej -J9- |
Za zapalniczkę odpowiada bezpiecznik nr 40, 20A.
Następujące bezpieczniki znajdują się również wewnątrz mocowania skrzynki bezpieczników:
| A | 15A | Jednostka sterująca do regulacji przedniego prawego siedzenia -EX34- Wentylator poduszki przedniego prawego siedzenia 1 -V518- Wentylator oparcia przedniego prawego siedzenia 1 -V516- |
| B | 5A | Przekaźnik układu zdalnego rozruchu -J471- |
| C | 7,5A | Gniazdo ładowania USB 1 -U37- |
| R1 | Przekaźnik układu zdalnego rozruchu -J471- |
Przekaźnik
- R1 Przekaźnik układu dozowania środka redukującego -J963-
- R2 –
- R3 –
- R4 Przekaźnik zasilania zacisku 15 -J329-
- R5 Przekaźnik podgrzewanej szyby tylnej -J9-
- R6 Przekaźnik do gniazd zasilających -J807-
Komora silnika

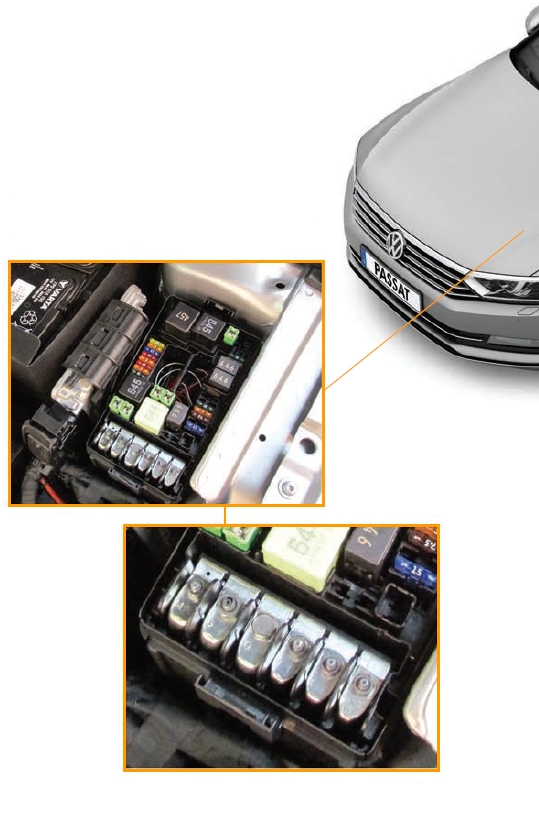

Znajduje się po lewej stronie obok akumulatora i jest przykryty pokrywą ochronną. Składa się z 2 sekcji: sekcji komunikacyjnej z bezpiecznikami i przekaźnikami oraz sekcji dla bezpieczników dużej mocy.

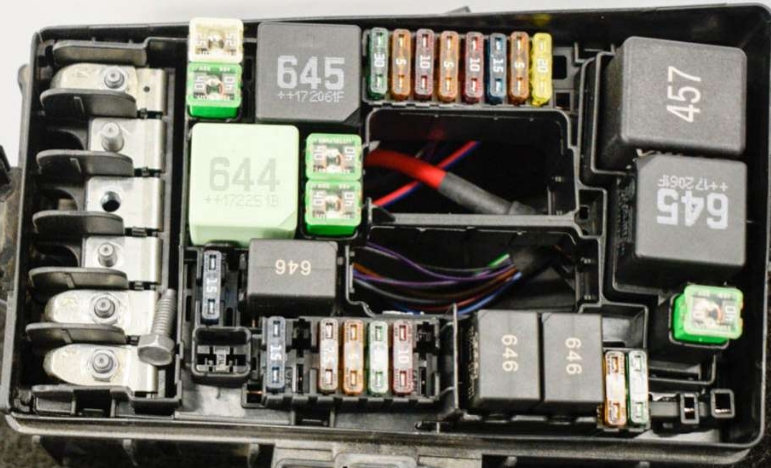

Zdjęcie

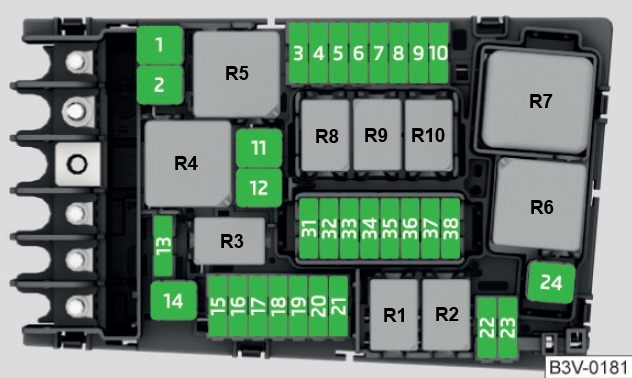

Schemat
Przeznaczenie
| 1 | 25A | Jednostka sterująca ABS -J104- |
| 2 | 40A / 60A | Jednostka sterująca ABS -J104- Pompa hydrauliczna ABS -V64- |
| 3 | 15A 30A | Jednostka sterująca silnika/silnika -J623- |
| 4 | 5A / 7,5A / 10A | Wentylator chłodnicy -VX57- Przekaźnik wysokiej mocy cieplnej -J360- Przekaźnik małej mocy cieplnej -J359- Zawór kontroli ciśnienia oleju -N428- Zawór recyrkulacji powietrza w turbosprężarce -N249- Zawór klapowy kolektora dolotowego -N316- Zawór sterujący strumieniem chłodzącym tłok -N522- Olej czujnik poziomu i temperatury oleju -G266- Zawór przełączający turbiny -N529- Przekaźnik zasilania prądowego podzespołów silnika -J757- |
| 5 | 10 A | Zawór regulacji ciśnienia paliwa -N276- Zawór dozowania paliwa -N290- Przekaźnik zasilania prądowego podzespołów silnika -J757- Zawór przełączający turbiny -N529- |
| 6 | 5A / 7,5A | Włącznik świateł hamowania -F- |
| 7 | 7,5A / 10A / 15A | Pompa chłodzenia powietrza doładowującego -V188- Zawór płynu chłodzącego do skrzyni biegów -N488- Zawór odcinający płyn chłodzący -N82- Pompa pomocnicza ogrzewania -V488- Zawór płynu chłodzącego do głowicy cylindrów -N489- Zawór kontroli ciśnienia oleju -N428- Jednostka sterująca zbiornika paliwa wykrywanie nieszczelności -J909- |
| 8 | 15A | Sonda lambda 1 przed katalizatorem -GX10- Sonda lambda 1 za katalizatorem -GX7- Jednostka sterująca czujnika NOx -GX30- Jednostka sterująca czujnika NOx 2 -J881- |
| 9 | 5A/10A | Jednostka sterująca klapami wydechowymi -J883- Jednostka sterująca klapami wydechowymi 2 -J945- Automatyczna jednostka sterująca okresem żarzenia -J179- Element grzewczy odpowietrznika skrzyni korbowej -N79- Miernik masy powietrza -G70- Pomocnicza pompa do ogrzewania -V488- Elektrozawór filtra z węglem aktywnym 1 -N80- Zawór sterujący wałka rozrządu wydechu 1 -N318- Zawór sterujący wałka rozrządu 1 -N205- |
| 10 | 15A/20A | Jednostka sterująca pompy paliwa -J538- |
| 11 | 40A / 50A | Pomocniczy element nagrzewnicy powietrza -Z35- |
| 12 | 40A | Pomocniczy element nagrzewnicy powietrza -Z35- |
| 13 | 30A | Pomocnicza pompa hydrauliczna 1 do oleju skrzyni biegów -V475- |
| 14 | 40A | Przekaźnik podgrzewanej szyby przedniej -J47- |
| 15 | 15A | Przekaźnik klaksonu -J413- |
| 16 | 20A | Przekaźnik zasilania prądowego podzespołów silnika -J757- |
| 17 | 7,5A | Jednostka sterująca silnika/silnika -J623- Jednostka sterująca ABS -J104- Przekaźnik podgrzewanej szyby przedniej -J47- |
| 18 | 5A / 7,5A | Jednostka sterująca monitora akumulatora -J367- Interfejs diagnostyczny magistrali danych -J533- |
| 19 | 30A | Jednostka sterująca silnika wycieraczek -J400- |
| 20 | 10 A | Klakson alarmowy -H12- |
| 21 | 30A | Przekaźnik podgrzewanej szyby przedniej 2 -J611- |
| 22 | 5A / 7,5A | Jednostka sterująca silnika/silnika -J623- |
| 23 | 30A | Rozrusznik -B- |
| 24 | 40A | Pomocniczy element nagrzewnicy powietrza -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Przekaźnik podgrzewanej szyby przedniej 2 -J611- |
| 34 | 30A | Przekaźnik podgrzewanej szyby przedniej 2 -J611- |
| 35 | 30A | Jednostka sterująca silnika wycieraczek -J400- |
| 36 | – | – |
| 37 | 30A | Jednostka sterująca nagrzewnicy dodatkowej -J364- |
| 38 | – | – |
Przekaźnik
- R1 Przekaźnik rozrusznika 1 -J906-
- R2 Przekaźnik rozrusznika 2 -J907-
- Przekaźnik klaksonu R3 -J413-
- R4 Przekaźnik mocy cieplnej -J360-
- R5 Przekaźnik główny -J271- (benzyna) / Przekaźnik napięcia zasilania zacisku 30 -J317- (diesel)
- R6 Automatyczna jednostka sterująca okresem świecenia -J179- (benzyna)
- R7 Przekaźnik mocy cieplnej -J359- (diesel)
- R8 Przekaźnik zasilania prądowego podzespołów silnika -J757- (silnik benzynowy 2,0 l)
- R9 Przekaźnik podgrzewanej szyby przedniej -J47-
- R10 Przekaźnik podgrzewanej szyby przedniej 2 -J611-
