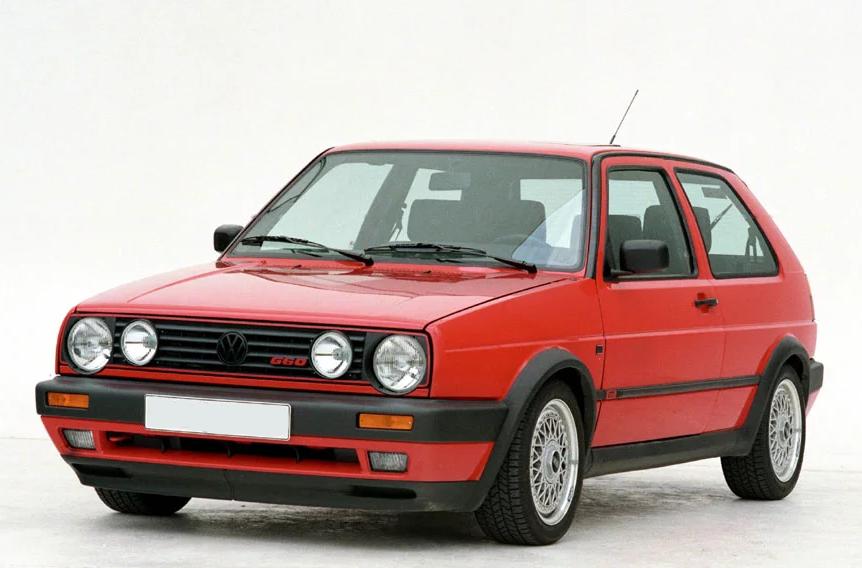

Volkswagen Golf drugiej generacji był produkowany w wersjach nadwozia typu sedan i hatchback nie tylko w Niemczech, ale także w Wielkiej Brytanii, Finlandii, Japonii, USA i niektórych innych krajach obecnej Unii Europejskiej. Lata produkcji: 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991 i 1992. Najbardziej znaczącą zmianę stylizacji modelu przeprowadzono w 1987 roku. Na wszystkich kontynentach wyprodukowano ponad 6,3 miliona samochodów. W tym artykule znajdziesz przeznaczenie skrzynek bezpieczników i przekaźników do Volkswagena Golfa 2 generacji, wraz ze zdjęciami skrzynek, ich schematami i oznaczeniami elementów. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Liczba elementów w jednostce głównej może różnić się od pokazanej i zależy od konfiguracji, roku produkcji i kraju dostawy. Rzeczywiste oznaczenie specjalnie dla Twojego samochodu zostanie naniesione na pokrywę ochronną – pudełko. A jeśli pokolenie nie pasuje, przestudiuj opis trzeciego . Należy również pamiętać, że aktualne schematy są odpowiednie dla modelu Jett 2.
Skrzynka bezpieczników i przekaźników

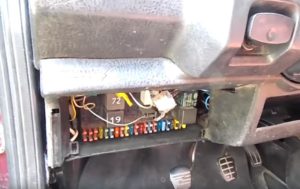

Znajduje się w kabinie pasażerskiej pod deską rozdzielczą, po stronie kierowcy, pod osłoną zabezpieczającą.

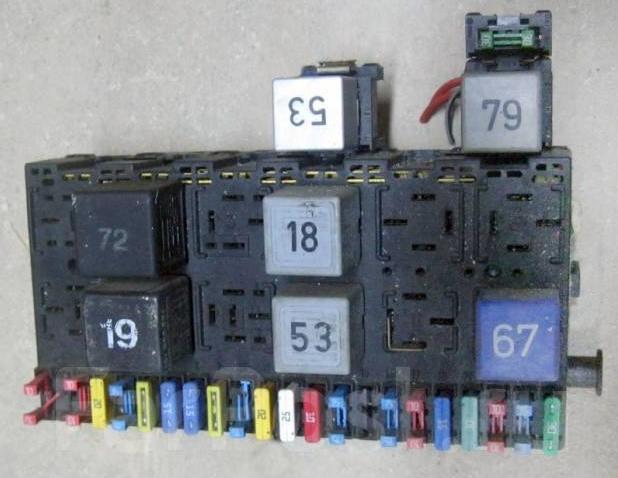

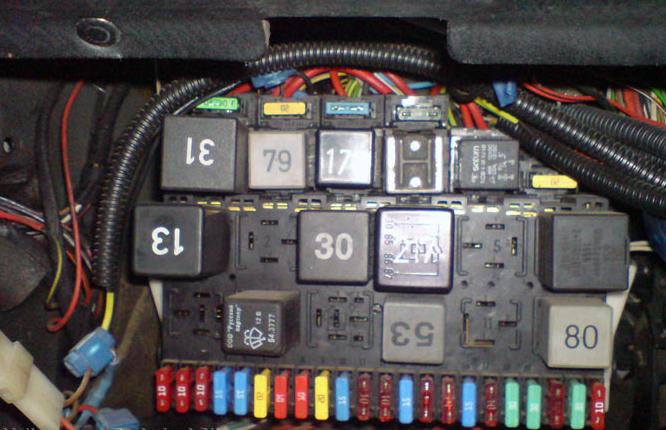

Zdjęcie poglądowe
Typ 1
Typ 2

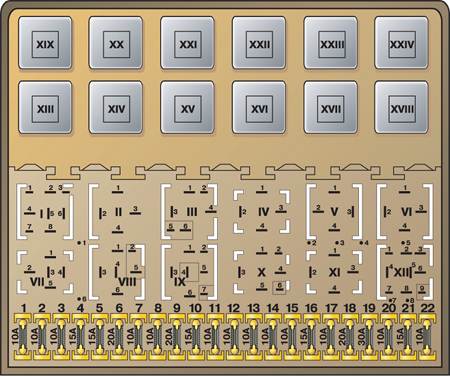

Typ 1
(modele do 08.1987)
Schemat
Opis
1 | 30A Wentylator elektryczny |
2 | Lampka kontrolna hamulca 10A |
3 | Zapalniczka 10A, radio, zegar, oświetlenie wnętrza |
4 | Alarm 15A |
5 | 15A Pompa paliwa |
6 | 15A Lampa przeciwmgielna |
7 | 10A Światło tylne lewe |
8 | 10A Światło tylne prawe |
9 | 10A Prawy reflektor świateł drogowych, lampka ostrzegawcza świateł drogowych |
10 | 10A Lewy reflektor świateł drogowych |
11 | 15A Wycieraczka, spryskiwacz szyby przedniej, spryskiwacz reflektorów |
12 | 15A Wycieraczka i spryskiwacz tylnej klapy, lampka ostrzegawcza poziomu płynu chłodzącego, zewnętrzne lusterko wsteczne zasilane energią elektryczną |
13 | 20A Ogrzewana tylna szyba, tylna klapa, podgrzewane zewnętrzne lusterko wsteczne |
14 | 20A Wentylator nagrzewnicy |
15 | 10A Światło cofania, lampka wyboru biegu (automatyczna skrzynia biegów) |
16 | 15A Wysoki ton |
17 | 10A Automatyczne urządzenie rozruchowe gaźnika, elektryczna grzałka kolektora dolotowego, wymuszony zawór odcinający paliwo na biegu jałowym |
18 | 10A Sygnał dźwiękowy wysoki i niski, podgrzewane przednie siedzenie, lampa hamulca postojowego |
19 | 10A Kierunkowskaz |
20 | 10A Oświetlenie tablicy rejestracyjnej, oświetlenie schowka podręcznego, światła przeciwmgielne |
21 | 10A Lewy reflektor świateł mijania |
22 | 10A Światło mijania, prawy reflektor |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 3, 10A.
Oznaczenie przekaźnika
I | Bezpłatny |
II | Przekaźnik podgrzewacza rury dolotowej |
Przekaźnik pompy paliwa | |
Przekaźnik świecy żarowej | |
III | Przekaźnik alarmu pasa bezpieczeństwa |
IV | Wybierz przekaźnik sygnału biegu |
V | Przekaźnik klimatyzatora |
VI | Przekaźnik klaksonu |
VII | Przekaźnik świateł przeciwmgłowych |
VIII | Przekaźnik rozładowujący styki x |
IX | Bezpłatny |
X | Przekaźnik spryskiwacza |
XI | Przekaźnik wycieraczki i spryskiwacza szyby drzwi tylnych |
XII | Przekaźnik alarmowy |
XIII | Przekaźnik alarmu pasa bezpieczeństwa |
XIV | Przekaźnik alarmu pasa bezpieczeństwa, podgrzewana tylna szyba, lampka ostrzegawcza ciśnienia |
XV | Przekaźnik spryskiwaczy reflektorów |
XVI | Przekaźnik zwiększania prędkości biegu jałowego |
XVII | Bezpiecznik tylnej lampy przeciwmgłowej, klimatyzacji |
XVIII | Przekaźnik wentylatora |
Przekaźnik alarmu płynu chłodzącego | |
XIX | Bezpiecznik szyby elektrycznej |
XX | Przekaźnik ogrzewania siedzenia kierowcy |
XXI | Przekaźnik podgrzewanego siedzenia pasażera |
XXII | Przekaźnik wymuszonego odcięcia paliwa na biegu jałowym |
XXIII | Bezpłatny |
XXIV | Bezpłatny |

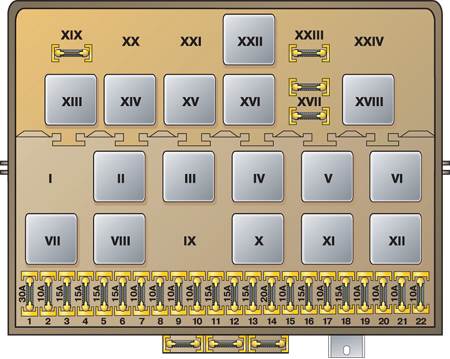

Typ 2
(modele od 08.1987)
Schemat
Przeznaczenie
1 | 10A Lewy reflektor świateł mijania |
2 | 10A Światło mijania, prawy reflektor |
3 | 10A Lampa oświetlenia przyrządów, lampa tablicy rejestracyjnej |
4 | Lampa oświetlająca schowek na rękawiczki 15A |
5 | 15A Wycieraczka i spryskiwacz przedniej szyby |
6 | 20A Wentylator nagrzewnicy |
7 | 10A Prawa lampa tylna, lampa światła postojowego |
8 | 20A Ogrzewana tylna szyba |
9 | 15A Światła przeciwmgielne |
10 | 10A Lewy reflektor świateł drogowych |
11 | 10A Światło drogowe, prawy reflektor |
12 | 10A Sygnał dźwiękowy |
13 | 10A Światło cofania, podgrzewacz spryskiwacza |
14 | 10A Zawór odcinający paliwo (silnik Diesel) |
15 | 15A Tablica przyrządów |
16 | Alarm 10A |
17 | Bezpłatny |
18 | 30A Wentylator elektryczny, przekaźnik klimatyzacji |
19 | Lampka kontrolna hamulca 10A |
20 | 15A Plafon oświetlenia wewnętrznego |
21 | 10A Radio i zapalniczka |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 21
Przekaźnik
I | Przekaźnik klimatyzatora |
II | Przekaźnik wycieraczki szyby tylnej |
III | Przekaźnik układu zapłonowego |
IV | Przekaźnik rozładowujący styki x |
V | Przekaźnik alarmu płynu chłodzącego |
VI | Przekaźnik alarmowy |
VII | Przekaźnik spryskiwaczy reflektorów |
VIII | Przekaźnik przełączający tryby wycieraczki |
IX | Przekaźnik alarmu pasa bezpieczeństwa |
X | Przekaźnik świateł przeciwmgłowych |
XI | Przekaźnik klaksonu o wysokim i niskim tonie |
XII | Przekaźnik świecy żarowej |
XIII | Przekaźnik wentylatora elektrycznego |
XIV | Przekaźnik podgrzewanego kolektora dolotowego |
XV | Przekaźnik pompy ABS |
XVI | Przekaźnik ABS |
XVII | Bezpłatny |
XVIII | Bezpłatny |
XIX | Przekaźnik automatycznej skrzyni biegów |
XX | Przekaźnik sterujący świecą żarową |
XXI | Przekaźnik okna elektrycznego |
XXII | Bezpiecznik ABS |
XXIII | Bezpiecznik klimatyzatora |
XXIX | Bezpiecznik szyby elektrycznej |
Przeznaczenie
- 4 lub 29 – przekaźnik sygnalizujący niezapięcie pasów bezpieczeństwa
- 13 – sprężarka klimatyzacji
- 15 – PTF
- 18 – rozładunek opony X
- 19 lub 99 – wycieraczki (99 – z regulowaną pauzą)
- 21 – wskaźniki ostrzegawcze
- 22 – kierunkowskazy przyczepy
- 30, 32 – Przekaźnik układu wtryskowego i zapłonowego
- 31 – przekaźnik pomocniczego zaworu powietrza
- 32 – Moc ECU
- 33 – spryskiwacz reflektorów
- 36 – brzęczyk (sygnalizator o przekroczeniu wymiarów)
- 42 – przekaźnik przegrzania silnika (również 43)
- 43 – wskaźnik spadku poziomu płynu chłodzącego (do 91g.v.)
- 46 – przekaźnik czasu podgrzewania wstępnego
- 53 – sygnał dwutonowy. (monochromatyczny – sweter)
- 54 – zaprzestanie jedzenia za jedzenie. XX
- 55 – zwiększenie podaży paliwa dla wymuszonego. XX
- 61 – ogrzewanie vp. kolektor
- 67 lub 80 – pompa paliwa
- 72 – wycieraczka tylna
- 83 – przekaźnik blokady sprzęgła wyprzedzeniowego (tylko w modelu Syncro)
- 90 – przeczyść przekaźnik pompy paliwa
- 167 – Pompa paliwa lub przekaźnik podgrzewacza wstępnego (diesel)
Można zamontować w dowolnej kolejności: - 220 — kolejny bieg po biegu
- 13 – sprzęgło elektromagnetyczne napędu klapy wlotu powietrza
- 79 – Sterownik ABS
- 78 – Pompa ABS
- 59 – podgrzewane siedzenia
