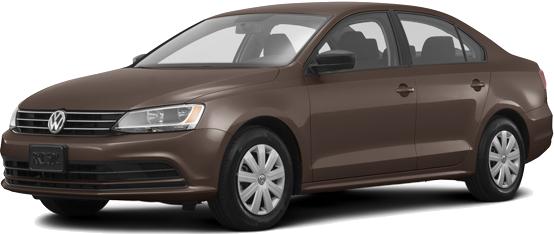

Volkswagen Jetta 6 generacji został wprowadzony w 2010 roku w Stanach Zjednoczonych. W Europie sprzedaż rozpoczęła się w 2011 roku. Samochód ten produkowany był w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018 i 2019. W tym czasie przeszedł zmianę stylizacji. W tej publikacji podamy oznaczenia skrzynek bezpieczników i przekaźników Volkswagena Jetty 6 , pokażemy schematy i zdjęcia skrzynek, w których się one znajdują. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę. Pokażemy również lokalizację wszystkich elektronicznych jednostek sterujących.
Contents

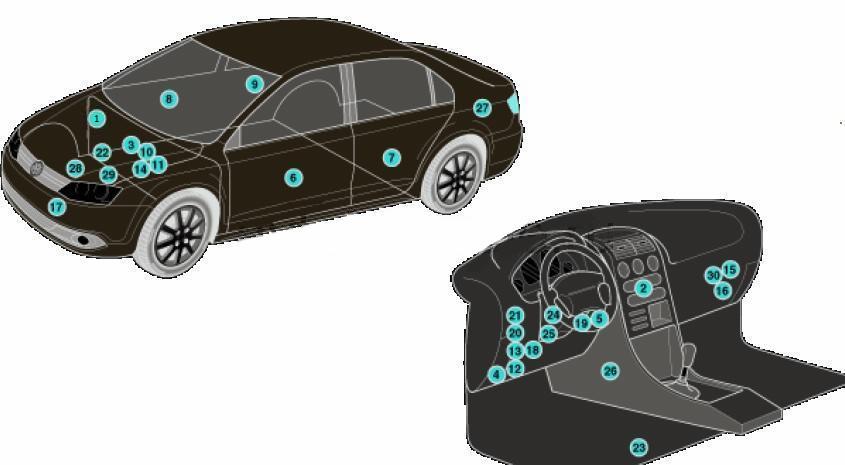

Lokalizacja jednostek sterujących
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Elektroniczna jednostka sterująca klimatyzatora |
| 3 | Bateria akumulatorowa |
| 4 | Złącze diagnostyczne (DLC) |
| 5 | Jednostka diagnostyczna |
| 6 | Sterownik drzwi kierowcy |
| 7 | Sterownik elektryczny tylnych lewych drzwi |
| 8 | Elektryczny sterownik drzwi pasażera |
| 9 | Sterownik elektryczny tylnych prawych drzwi |
| 10 | Elektroniczny moduł sterujący silnika (ECM) |
| 11 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 12 | Skrzynka bezpieczników/przekaźników, zestaw wskaźników 1 |
| 13 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| 14 | Skrzynka sterująca świecami żarowymi – pod skrzynką bezpieczników/przekaźników silnika |
| 15 | Jednostka sterująca zasięgiem reflektorów |
| 16 | Rezystor silnika dmuchawy nagrzewnicy – obok silnika dmuchawy nagrzewnicy |
| 17 | Sygnał dźwiękowy |
| 18 | Moduł sterujący wyłącznika zapłonu (wybrane modele) – w skrzynce bezpieczników/przekaźników w desce rozdzielczej 2 |
| 19 | Sterownik zdalnego sterowania centralnym zamkiem i uruchomieniem silnika |
| 20 | Wielofunkcyjna jednostka sterująca – funkcje: zabezpieczenie przed kradzieżą, zamek centralny, układ ładowania, sterowniki funkcji drzwi, sterowanie obciążeniem elektrycznym, lampy zewnętrzne, lampki w nogach, otwieranie klapki wlewu paliwa, pompa paliwa, podgrzewanie lusterek wstecznych, odszranianie tylnej szyby, klakson, immobilizer, kierunkowskazy / światła awaryjne, oświetlenie zestawu wskaźników, oświetlenie wnętrza, pilot do centralnego zamka i uruchomienia silnika, czujnik deszczu / nasłonecznienia, światła stopu, wycieraczka / spryskiwacz szyby przedniej |
| 21 | Jednostka sterująca systemem parkowania |
| 22 | Jednostka sterująca wspomaganiem układu kierowniczego – na drążku kierowniczym |
| 23 | Sterownik ogrzewania siedzenia – pod siedzeniem kierowcy |
| 24 | Jednostka sterująca elektroniką kolumny kierownicy |
| 25 | Jednostka sterująca blokadą kolumny kierownicy |
| 26 | Elektroniczna jednostka sterująca SRS |
| 27 | Jednostka sterująca wyposażeniem elektrycznym przyczepy |
| 28 | Elektroniczny moduł sterujący skrzynią biegów (TCM) (skrzynia biegów DSG) |
| 29 | Elektroniczny moduł sterujący skrzynią biegów (TCM) — z automatyką |
| 30 | Blok stabilizatora napięcia |
Przedział pasażerski
Skrzynka bezpiecznikowa

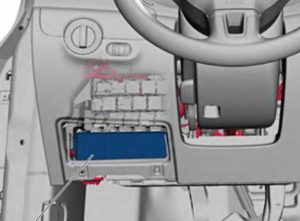

Znajduje się pod panelem. Aby uzyskać dostęp, zdejmij pokrywę ochronną.

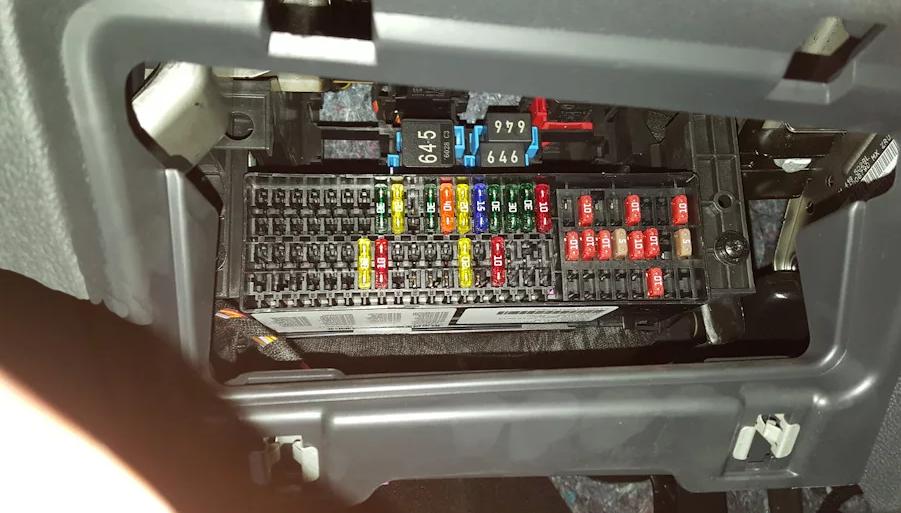

Zdjęcie poglądowe

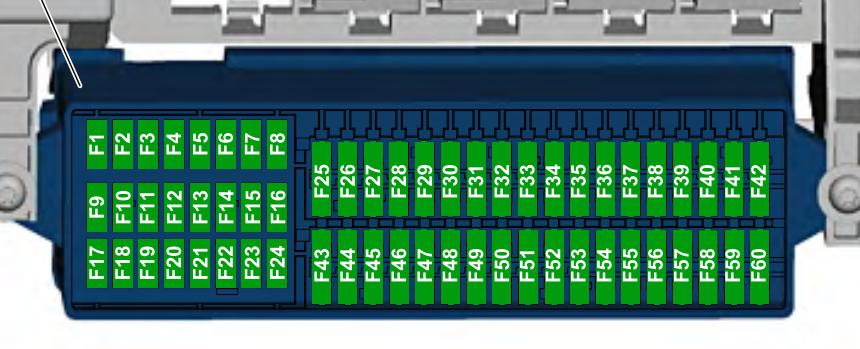

Schemat
Przeznaczenie
Typ 1
| F1 | |
| F2 | (5A) Blokada kolumny kierownicy |
| F3 | (10A) Tablica przyrządów |
| F4 | |
| F5 | |
| F6 | (10A) Wielofunkcyjny moduł sterujący |
| F7 | (5 A) Przekaźnik świateł przeciwmgielnych (tylko AW0), ściemniacz przełączników i zestawu wskaźników (tylko AW0), oświetlenie tablicy rejestracyjnej, pokładowa jednostka sterująca zasilaniem (tylko AW1) |
| F8 | (7,5A) Przełącznik pompy spryskiwaczy szyby przedniej i reflektorów, pompa spryskiwacza |
| F9 | (5A) System SRS, poduszka powietrzna |
| F10 | (10A) Przełącznik prawej kolumny kierownicy |
| F11 | |
| F12 | |
| F13 | (5A) Elektrochromatyczne lusterko wewnętrzne, czujnik światła, sterownik pomocy przy parkowaniu, czujnik zanieczyszczenia powietrza, czujnik wysokiego ciśnienia, sterownik Climatronic, czujnik ciśnienia w oponach, włącznik świateł cofania, rezystor grzejny lewego strumienia spryskiwacza, rezystor grzejny prawego strumienia spryskiwacza – |
| F14 | (10A) Przełącznik lewej kolumny kierownicy, sterownik ABS, włącznik świateł, sterownik pompy paliwa |
| F15 | (10A) Ściemniacz przełączników i zestawu wskaźników, regulator zasięgu reflektorów, przekaźnik nagrzewnicy dodatkowej, miernik masy powietrza, rezystor grzewczy wentylacji skrzyni korbowej, lewy reflektor reflektora, lewy silnik sterujący poziomowaniem reflektorów, prawy reflektor, prawy silnik sterujący zasięgiem reflektora |
| F 16 | (10A) Zarządzanie silnikiem |
| F17 | |
| F18 | (15A) Reflektor lewy |
| F19 | (15A) Reflektor prawy |
| F20 | (10A) Sterownik automatycznej skrzyni biegów, sterownik czujnika dźwigni zmiany biegów, przełącznik Tiptronic, sterownik Climatronic, wyłącznik zapłonu i rozrusznika |
| F21 | |
| F22 | (10 A) Włącznik zapłonu, skrzynka konwertera, klakson alarmu przeciwkradzieżowego, czujnik wewnętrzny, przekaźnik syreny alarmowej, przekaźnik klaksonu dwutonowego |
| F23 | (10A) Pokładowa jednostka sterująca zasilaniem, włącznik światła, czujnik deszczu i światła, czujnik pola magnetycznego dla kompasu |
| F24 | (10A) Pokładowa jednostka sterująca zasilaniem, jednostka sterująca oświetleniem adaptacyjnym i regulacją zasięgu reflektorów |
| F25 | (15A) Transmisja |
| F26 | (15A) Pompa podciśnieniowa serwa hamulca |
| F27 | |
| F28 | (40A) Nagrzewnica płynu chłodzącego, przekaźnik nagrzewnicy dodatkowej |
| F29 | (1A) Wielofunkcyjny moduł sterujący |
| F30 | (20A) Gniazda zapalniczki samochodowej |
| F31 | (30A) Włącznik światła |
| F32 | (30A) Włącznik światła |
| F33 | (40A) Przełącznik ogrzewania i trybu pracy, przekaźnik dmuchawy świeżego powietrza, jednostka sterująca klimatyzacją, przełącznik dmuchawy świeżego powietrza |
| F34 | (15A) Reflektor lewy, jednostka sterująca zestawu wskaźników |
| F35 | (10A) Jednostka sterująca kolumny kierownicy, jednostka sterująca zestawu wskaźników, włącznik klaksonu, interfejs diagnostyczny magistrali danych |
| F36 | (25A) Wielofunkcyjny moduł sterujący |
| F37 | (15A) Reflektor lewy |
| F38 | (15A) Reflektor prawy |
| F39 | (15A) Reflektory świateł mijania |
| F40 | (15A) Moduł sterujący przyczepy |
| F41 | (15A) Moduł sterujący przyczepy |
| F42 | (20A) Moduł sterujący przyczepy |
| F43 | (30A) Moduł sterujący drzwiami pasażera |
| F44 | (25A) Przekaźnik ogrzewania tylnej szyby |
| F45 | (25A) Sterownik drzwi kierowcy, sterownik drzwi przednich pasażera |
| F46 | (25A) Sterownik tylnych lewych drzwi, sterownik tylnych prawych drzwi |
| F47 | (15A) Pompa paliwa |
| F48 | (20A) Wielofunkcyjny moduł sterujący |
| F49 | (40A) Klimatyzacja/ogrzewanie |
| F50 | (30A) Podgrzewane siedzenia |
| F51 | (20A) Łukasz |
| F52 | (20A) Róg |
| F53 | (15A) Podgrzewane siedzenia |
| F54 | (15A) Tylne światła przeciwmgielne |
| F55 | (20A) Włącznik świateł, włącznik lewej kolumny kierownicy |
| F56 | – |
| F57 | (15A) System audio, system nawigacji |
| F58 | (1A / 30A) Telefon nadawczo-odbiorczy, falownik z gniazdem, 12V – 230V |
| F59 | (30A) Wzmacniacz wyjściowy systemu audio |
| F60 | (30A) Podgrzewacz płynu chłodzącego |
Za zapalniczkę odpowiada bezpiecznik nr 30 na 20A.
Typ 2
| F1 | (10A) Rezystor grzewczy strumienia spryskiwacza |
| F2 | (5A / 7,5A) Blokada kolumny kierownicy |
| F3 | (10A) Tablica przyrządów |
| F4 | (2A/10A) Odbiornik/nadajnik telefonu |
| F5 | (7,5A) Lewe tylne światło przeciwmgłowe |
| F6 | (10A) Wielofunkcyjny moduł sterujący, kamera cofania |
| F7 | (5A) Przekaźnik świateł przeciwmgłowych, przełącznik i ściemniacz zestawu wskaźników, oświetlenie tablicy rejestracyjnej |
| F8 | (7,5A) Przełącznik pompy spryskiwaczy szyby przedniej i reflektorów, pompa spryskiwacza |
| F9 | (5A) Moduł sterujący poduszką powietrzną, (15A) Moduł sterujący rozpoznawaniem zajętości siedzenia |
| F10 | (10A) Przełącznik prawej kolumny kierownicy |
| F11 | (10A) Reflektor lewy, (reflektor wyładowczy) |
| F12 | (10A) Reflektor prawy, (reflektor wyładowczy) |
| F13 | (5A) Elektrochromatyczne lusterko wewnętrzne, czujnik światła, sterownik pomocy przy parkowaniu, czujnik zanieczyszczenia powietrza, czujnik wysokiego ciśnienia, sterownik Climatronic, przycisk monitorowania ciśnienia w oponach, przycisk wyłączania ASR i ESP, włącznik świateł cofania, wyłącznik Start-Stop, rezystor grzewczy lewa dysza spryskiwacza, rezystor grzejny prawej dyszy spryskiwacza, przełącznik regulacji lusterek, przycisk ogrzewania lusterek zewnętrznych, sterownik oświetlenia adaptacyjnego i regulacji zasięgu reflektorów |
| F14 | (10A) Przełącznik lewej kolumny kierownicy, sterownik ABS, sterownik pompy paliwa, sterownik wykrywania przyczepy, stabilizator napięcia, falownik z gniazdem, 12 V – 230 V, interfejs diagnostyczny magistrali danych |
| F15 | (10A) Złącze, 16-pinowe, (złącze diagnostyczne), przełącznik i ściemniacz oświetlenia zestawu wskaźników, sterowanie zasięgiem reflektorów, przekaźnik dmuchawy świeżego powietrza, miernik masy powietrza, rezystor grzewczy wentylacji skrzyni korbowej, sterownik tłumienia drgań, lewy reflektor, lewy zasięg reflektora siłownik sterujący, prawy reflektor przedni, prawy siłownik sterujący zasięgiem reflektora |
| F 16 | (10A) Przekaźnik dodatkowej pompy płynu chłodzącego, pompa paliwa, kluczyk do silnika. |
| F17 | (10A) System antykradzieżowy i jego przekaźnik |
| F18 | (15A) Reflektor lewy |
| F19 | (15A) Reflektor prawy |
| F20 | (10A) Stacyjka i wyłącznik zapłonu, wyłącznik Tiptronic, sterownik automatycznej skrzyni biegów, sterownik czujnika dźwigni zmiany biegów, sterownik Climatronic, odbiornik radiowy dodatkowego podgrzewacza wody |
| F21 | (15 A / 20 A) Pokładowa jednostka sterująca zasilaniem, dwutonowy przekaźnik klaksonu, sygnał tonu wysokiego, sygnał tonu niskiego |
| F22 | (7,5 A / 20 A) Stacyjka i wyłącznik zapłonu, skrzynka konwertera, czujnik wewnętrzny, przekaźnik syreny alarmowej, klakson alarmu przeciwkradzieżowego |
| F23 | (10A) Pokładowa jednostka sterująca zasilaniem, włącznik światła, czujnik deszczu i światła, czujnik pola magnetycznego dla kompasu |
| F24 | (10A) Moduł sterujący do sterowania oświetleniem adaptacyjnym i zasięgiem reflektorów |
| F25 | (15A) Skrzynia biegów, selektor automatycznej skrzyni biegów |
| F26 | (15A) Pompa podciśnieniowa serwa hamulca |
| F27 | (1A) Zwinięty kabel poduszki powietrznej z pierścieniem ślizgowym |
| F28 | (40A) Przekaźnik działania nagrzewnicy dodatkowej |
| F29 | (1A) Wielofunkcyjny moduł sterujący, wyłącznik zapłonu i rozrusznika |
| F30 | (20A) Gniazda zapalniczki |
| F31 | (30A) Włącznik światła |
| F32 | (20A) Włącznik światła |
| F33 | (40A) Przełącznik ogrzewania i trybu pracy, przekaźnik dmuchawy świeżego powietrza, jednostka sterująca klimatyzacją, przełącznik dmuchawy świeżego powietrza |
| F34 | (15A) Żarówka lewego światła drogowego, żarówka prawego światła drogowego, sterownik zestawu wskaźników |
| F35 | (10A) Moduł sterujący kolumny kierownicy, interfejs diagnostyczny magistrali danych, włącznik klaksonu |
| F36 | (25A) Wielofunkcyjny moduł sterujący |
| F37 | (15A) Reflektor lewy, lampa lewa |
| F38 | (15A) Reflektor prawy, żarówka do jazdy dziennej prawa |
| F39 | (20A) Przekaźnik świateł mijania |
| F40 | (15A) Moduł sterujący przyczepy |
| F41 | (15A) Moduł sterujący przyczepy |
| F42 | (20A) Moduł sterujący przyczepy |
| F43 | (30A) Moduł sterujący drzwiami pasażera |
| F44 | (30A) Przekaźnik podgrzewanej szyby tylnej, podgrzewana szyba tylna, pokładowa jednostka sterująca zasilaniem |
| F45 | (30A) Sterownik drzwi kierowcy, sterownik drzwi przednich pasażera |
| F46 | (30A) Sterownik tylnych lewych drzwi, sterownik tylnych prawych drzwi |
| F47 | (15A) Pompa paliwa |
| F48 | (20A) Wielofunkcyjny moduł sterujący |
| F49 | (40A) Dmuchawa świeżego powietrza, sterownik Climatronic |
| F50 | (30A) Podgrzewane siedzenia |
| F51 | (20A) Łukasz |
| F52 | (20A) Róg |
| F53 | (15A) Przełącznik regulacji lędźwiowej fotela kierowcy |
| F54 | (15A) Przekaźnik świateł przeciwmgłowych |
| F55 | (20A) Włącznik świateł, włącznik lewej kolumny kierownicy |
| F56 | (10A) Napęd elektryczny i elektronika sterująca mocą |
| F57 | (15A/25A) System audio, system nawigacji |
| F58 | (30A) Falownik z gniazdem, 12V |
| F59 | (15A) Przekaźnik zwalniający wentylator, akumulator |
| F60 | (30A) Jednostka sterująca dodatkową nagrzewnicą |
Za zapalniczkę odpowiada bezpiecznik nr 30 na 20A.

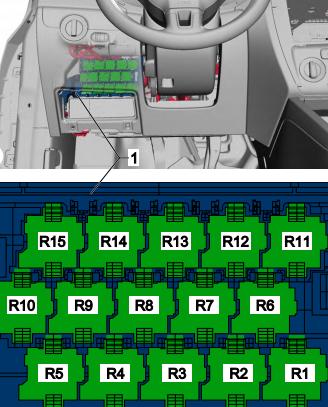

Skrzynka przekaźników
Znajduje się nad skrzynką bezpieczników.
Typ 1
Opis przekaźnika
- Konwerter, E-Box niski, (AW0)
- Przekaźnik wentylatora nawiewnego
- Przekaźnik sterujący nagrzewnicy dodatkowej
- Przekaźnik pompy paliwa (FP), przekaźnik zasilania podzespołów silnika, pomocniczy przekaźnik pompy płynu chłodzącego
- Przekaźnik świateł mijania
- Przekaźnik wentylatora nawiewnego
- Zacisk 75 przekaźnika zasilania 1
- Przekaźnik sygnału dwutonowego, przekaźnik spryskiwaczy reflektorów
- Przekaźnik zasilania (zacisk 50)
- Zacisk 15, przekaźnik mocy 2
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik pompy paliwa 2, przekaźnik odporny na ciepło, przekaźnik wtryskiwacza zimnego rozruchu, przekaźnik zastrzyku paliwa
- Przekaźnik zasilania (zacisk 50)
- Zacisk 15, przekaźnik mocy
- Przekaźnik świateł przeciwmgłowych
Typ 2
Schemat
Przeznaczenie
- R1 – Dwutonowy przekaźnik sygnału, przekaźnik spryskiwacza reflektorów
- R2 – przekaźnik zasilania (zacisk 50), przekaźnik rozrusznika 2
- R3 – Przekaźnik pompy paliwa, przekaźnik zimnego rozruchu
- R4 – Przekaźnik pompy obiegowej płynu chłodzącego, przekaźnik pompy paliwa
- R5 – Zacisk 75, przekaźnik mocy 1
- R6 – Przekaźnik zasilania (zacisk 50), przekaźnik rozrusznika
- R7 – Zacisk 15, przekaźnik mocy
- R8 – Przekaźnik świateł mijania
- R9 – Zacisk 15, przekaźnik mocy 2
- R10 – Zacisk 75, przekaźnik mocy 1, zmiana skoku
- R11 – Przekaźnik świateł przeciwmgłowych, przekaźnik wentylatora
- R12 – Konwerter

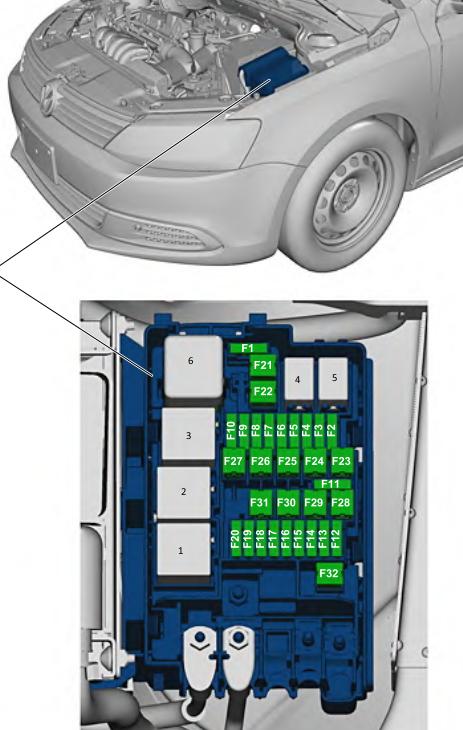

Komora silnika
Znajduje się po prawej stronie obok akumulatora i jest przykryty pokrywą ochronną.

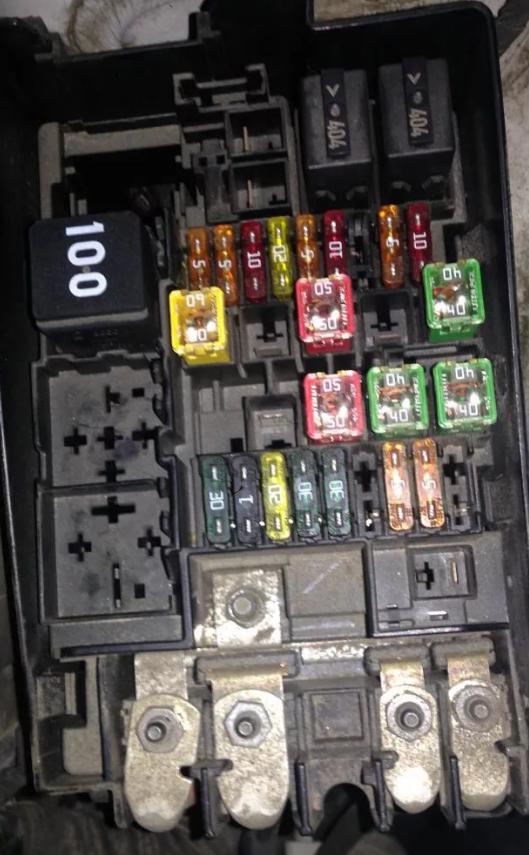

Zdjęcie poglądowe
Oznaczenie
| F1 | |
| F2 | (10A / 15A) Sterowanie silnikiem, przekaźnik mocy elektroniki silnika |
| F3 | (5A) Silnik wentylatora chłodzącego, przekaźnik ogrzewania |
| F4 | (5A / 10A / 15A) Sterowanie silnikiem, pompa płynu chłodzącego, podgrzewacz sondy lambda |
| F5 | (5A / 10A / 20A) Element grzejny sondy lambda, Pompa diagnostyczna zasilania, Miernik masy powietrza, Pompa próżniowa hamulca |
| F6 | (5A / 10A / 15A) Pompa diagnostyczna układu paliwowego, zawór odcinający zbiornik paliwa, przekaźnik pompy powietrza wtórnego |
| F7 | (5A / 20A) Sterowanie silnikiem (cewka zapłonowa), regulator ciśnienia paliwa |
| F8 | (10A) Sterowanie silnikiem (korpus przepustnicy, zawór upustowy, regulator ciśnienia sprzęgła ..) |
| F9 | (5A / 15A) Sterownik świec żarowych, przekaźnik pompy paliwa |
| F10 | (5A) Czujnik prędkości, włącznik świateł hamowania, przekaźnik wspomagania hamulców |
| F11 | |
| F12 | (5A / 20A) Pompa obiegowa płynu chłodzącego, cewka zapłonowa |
| F13 | (5A) Pompa wodna (20A) Przekaźnik serwa hamulca |
| F14 | (5A) Sterowanie silnikiem, przekaźnik główny |
| F15 | (30A) Skrzynka regulatora napięcia |
| F 16 | (30A) Układ ABS/ESP |
| F17 | (30A) Transmisja |
| F18 | (20A) Zespół mechatroniczny skrzyni biegów DSG |
| F19 | (1A) Wielofunkcyjny moduł sterujący |
| F20 | (30A) Przekaźnik wycieraczek i spryskiwaczy |
| F21 | (50A) Pompa powietrza wywiewanego |
| F22 | (40A) Dodatkowa nagrzewnica powietrza |
| F23 | (40A) Układ ABS/ESP |
| F24 | (50A) Moduł sterujący przyczepy |
| F25 | (50 A) Główne obwody zapłonu, zacisk 15 przekaźnika mocy |
| F26 | (60A) Świece żarowe (40A) Przekaźnik pompy powietrza wtórnego |
| F27 | (50 / 60A) Silnik wentylatora chłodzącego |
| F28 | (40A) Wielofunkcyjny moduł sterujący |
| F29 | (40A) Wielofunkcyjny moduł sterujący |
| F30 | (50A) Obwody pomocnicze |
| F31 | (30A) Wzmacniacz wyjściowy systemu audio |
| F32 | (40A) Podgrzewacz płynu chłodzącego |
Oznaczenie przekaźnika
- Przekaźnik pompy powietrza wtórnego
- Przekaźnik pompy płynu chłodzącego
- Przekaźnik zasilania powietrzem, przekaźnik zasilania zacisku 30
- –
- –
- Przekaźnik świecy żarowej
Dział wkładek bezpiecznikowych
Bezpieczniki dużej mocy w postaci wkładek topikowych znajdują się z boku urządzenia.

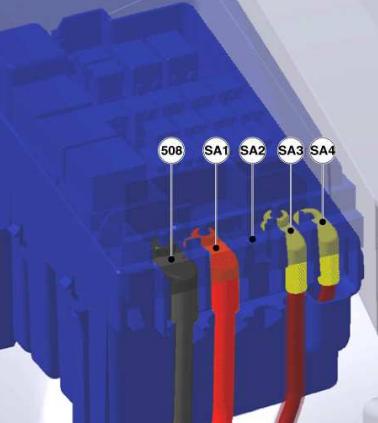

Schemat
Przeznaczenie
- 508 – połączenie gwintowe (30) na zespole przełączającym
- SA1 – Generator 200A
- SA2 –
- SA3 – 80A Układ kierowniczy
- Salon SA4 – 80A, kl. 30, bezpieczniki zasilania
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
A jeśli wiesz jak ulepszyć ten post – napisz w komentarzach.
