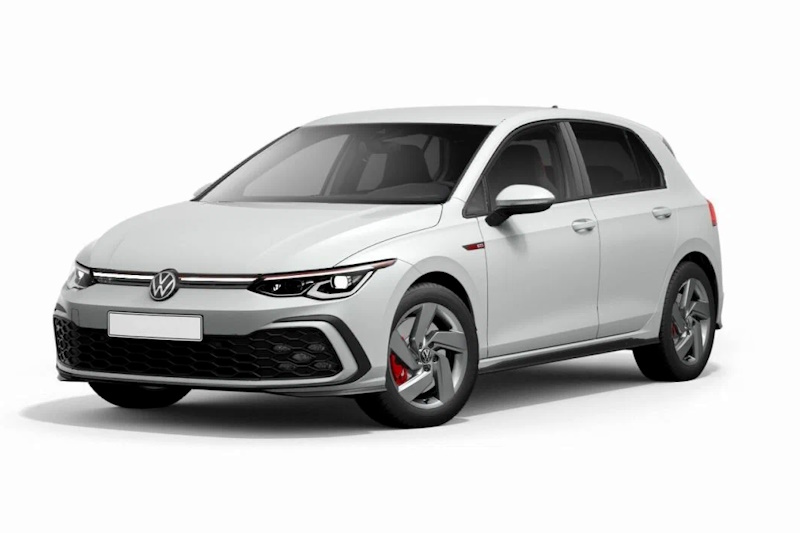

Volkswagen Golf ósmej generacji był w latach 2021, 2022, 2023, 2024, 2025, 2026, 2027 i 2028 pod kodem modelu Mk8. W tym czasie model resztkowy podnoszenia. W publikacji państwa opis bezpieczników i przekaźników Volkswagena Golfa 8 , w tym schemacie blokowym, ich lokalizacji oraz przykładowe zdjęcia. Zwrócimy uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie niektórych elementów na schematach może być powiązane z charakterystyką i uzależnioną od roku produkcji, konstrukcji oraz kraju dostawy. W razie konieczności prosimy o kontakt z dealerem.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników
Znajduje się za schowkiem na stronie po stronie użytkownika. Aby się do niego dostać, należy mocno pociągnąć za prawą stronę w kierunku strzałki.
W modelu z kierownicą po prawej stronie bezpieczników i przekaźników znajduje się za schowkiem. Przykład dostępu do modelu.
Diagram
Zadanie
| SC1 | — |
| SC2 | — |
| SC3 | 25A — Jednostka sterująca detektorem przyczepy |
| SC4 | 20A — Jednostka sterująca podgrzewaczem środka redukującego (diesel) |
| SC5 | 25A — Siłownik blokady parkingowej |
| SC6 | 30A — Sterownik zasilania pokładowego, oświetlenie wnętrza |
| SC7 | 30A — Jednostka sterująca ogrzewaniem i klimatyzacją, ogrzewaniem siedzeń |
| SC8 | 20A — Jednostka sterująca właściwościami dachu przesuwnego |
| SC9 | 30A — Jednostka sterująca drzwiami/pasażera z przednimi, silnikami elektrycznymi szyb |
| SC10 | — |
| SC11 | 15A — Jednostka sterująca detektorem przyczepy |
| SC12 | 40A — Jednostka sterująca zasilaniem pokładowym, oświetlenie zewnętrzne (strona lewa) |
| SC13 | 40A — Sterownik zasilania pokładowego, zamek centralny |
| SC14 | 30A — Cyfrowa jednostka sterująca pakietem dźwiękowym |
| SC15 | — |
| SC16 | 7,5A — Jednostka sterująca poduszką powietrzną |
| SC17 | 10A — Przekaźnik konfiguracji dozowania środkowego redukującego |
| SC18 | 7,5A — Interfejs wejścia/rozruchu, klamki drzwi, moduły zabezpieczeń antykradzieżowego, zabezpieczenie zasilania głównego |
| SC19 | 7,5A — Zestaw wskaźników, moduł alarmowy, jednostka komunikacyjna |
| SC20 | 7,5 A — urządzenie dostępu do Internetu, czytnik kart (Japonia), tuner TV (Japonia), uchwyt telefoniczny, złącza USB |
| SC21 | 7,5A — Moduł asystenta zmiany pasa ruchu, lusterka zewnętrznego, klamki samochodowej |
| SC22 | — |
| SC23 | — |
| SC24 | 15A — Jednostka sterująca napędem na wszystkie koła |
| SC25 | 25A — Pas bezpieczeństwa z przodu (w zależności od wersji LHD/RHD) |
| SC26 | 30A — Sterowniki drzwi i regulatory lusterek |
| SC27 | 25A — Pas bezpieczeństwa z przodu (w zależności od wersji LHD/RHD) |
| SC28 | — |
| SC29 | 15A — Jednostka sterująca detektorem przyczepy |
| SC30 | 30A — Jednostka sterująca elektroniką informacyjną 1 |
| SC31 | 25A — Jednostka sterująca detektorem przyczepy |
| SC32 | 25A — Tylny grzejnik, ogrzewanie siedzeń |
| SC33 | — |
| SC34 | — |
| SC35 | 40A — Sterownik zasilania pokładowego, oświetlenie zewnętrzne (prawa strona) |
| SC36 | 40A — Jednostka sterująca dmuchawą świeżego powietrza |
| SC37 | — |
| SC38 | — |
| SC39 | 10A — Jednostka sterująca elektroniką kierowniczą |
| SC40 | 7,5A — Syrena alarmowa |
| SC41 | 7,5A — Interfejs diagnostyczny magistrali danych |
| SC42 | 7,5A — Mechanizm selektora, prezentujący zastosowanie selektora |
| SC43 | 10A — czujnik w pomieszczeniu, grzejniki dodatkowe, jednostki sterujące klimatyzacją, przekaźnik temperatury elektrycznej |
| SC44 | 7,5 A — przycisk hamulca postojowego, złącze diagnostyczne, moduł dachowy, czujnik alarmu, jednostka sterująca oświetleniem, czujnik deszczu/światła |
| SC45 | 7,5A — Jednostka sterująca elektroniką sterującą |
| SC46 | 7,5A — Jednostka sterująca z wyświetlaczem przeziernym, wyświetlaczem informacyjnym z przodu |
| SC47 | 10A — Elektronicznie sterowana jednostka sterująca tłumieniem |
| SC48 | 7,5A — gniazdo ładowania USB 1 |
| SC49 | — |
| SC50 | — |
| SC51 | — |
| SC52 | 20A — gniazdo 12V, gniazdo 12V 3 |
| SC53 | — |
| SC54 | — |
| SC55 | — |
| SC56 | — |
| SC57 | — |
| SC58 | 7,5A — Przednia kamera wspomagająca kierowcę, jednostka sterująca systemu wspomagania parkowania, adaptacyjny tempomat |
| SC59 | 7,5A — przycisk hamulca postojowego, lusterko wewnętrzne, czujnik jakości powietrza, czujnik ciśnienia chłodnicy, wyłącznik cofania |
| SC60 | 7,5A — złącze diagnostyczne |
| SC61 | 7,5 A — przekaźnik rozrusznika 1, przekaźnik rozrusznika 2 |
| SC62 | — |
| SC63 | — |
| SC64 | — |
| SC65 | 10A — Jednostka sterująca generatorem dźwięku silnika |
| SC66 | 15A — Silnik wycieraczki do mycia szyb |
| SC67 | 30A — przekaźnik podgrzewanej szyby |
| Przekaźnik | |
| R1 | Przekaźnik gniazda zasilania |
| R2 | Przekaźnik zasilania zacisku 15 |
| R3 | Przekaźnik podgrzewanej herbaty |
| R4 | Przekaźnik konfiguracji dozowania środka redukującego (Diesel) |
| R5 | — |
| R6 | — |
Pracą zapalniczki steruje bezpiecznik nr 52 lub prądzie 20A.
Dodatkowe elementy
Dodatkowe elementy mogą być umieszczone w pobliżu bezpieczników i przekaźników.
Układ
Oznaczenie
| A | 15 A — Jednostka sterująca fotelem wypoczynkowym |
| B | — |
| C | — |
| D | 15 A — wentylator oparcia fotela, wentylator poduszki fotela, jednostka sterująca parametrami lewego przedniego fotela |
| mi | 15 A — wentylator oparcia fotela pasażera z przodu, wentylator poduszki fotela pasażera z przodu, jednostka sterująca do regulacji prawego przedniego fotela |
| F | — |
| G | 10 A — jednostka sterująca pojazdem elektrycznym, złącza diagnostyczne 2, punkt sprzęgu podnośników dla wózków inwalidzkich, punkt sprzęgu radia dwukierunkowego w pojeździe wykonawczym, punkt sprzęgu przednich prawych drzwi, punkt sprzęgu przednich lewych drzwi, punkt sprzęgu rejestratora danych o systemie, punkt sprzęgu jednostek obsługiwanych przez specjalne |
| H | — |
| I | — |
| J | — |
| K | 40 A — Punkt sprzęgowy podnośnik dla wózków inwalidzkich, jednostka sterująca pojazdem ręcznym |
| L | 40 A — Specjalna jednostka sterująca pojazdem, bezpiecznik 16 na przekaźniku i bezpieczniku bezpiecznika SRSH |
| M | — |
| N | — |
| O | — |
| P | — |
Komora silnika
Skrzynka bezpieczników i przekaźników znajduje się po lewej stronie komory silnika, obok zabezpieczenia i jest przykryta pokrywą.
Diagram
Opis
| SB1 | 400 A — Jednostka sterująca wspomaganiem ustawienia kierowniczego |
| SB2 | 7,5 A — Przekaźnik główny (benzyna), Przekaźnik zasilający dostarczam zacisku 30 (diesel), Jednostka sterująca elektryczna, Jednostka sterująca ABS |
| SB3 | 20 A — Przekaźnik prądu elektrycznego silnika (benzyna 2.0L) |
| SB3 | 7,5 A — Przekaźnik zaworów odcinających gaz (silnik gazowy) |
| SB4 | 15 A — Lewy przedni reflektor |
| SB5 | 15 A — Przedni prawy reflektor |
| SB6 | — |
| SB7 | 30 A — Pompa hydrauliczna pomocnicza 1 do oleju przekładniowego |
| SB8 | 40 A — Serwo hamulcowe |
| SB9 | 15 A — przekaźnik klaksonu |
| SB10 | 30 A — Jednostka sterująca silnikiem wycieraczek |
| SB11 | — |
| SB12 | 15 / 30 A — Jednostka mechatroniczna skrzyni biegów dwusprzęgłowej, jednostka sterująca zarządzająca skrzynią biegów |
| SB13 | 25 A — jednostka sterująca ABS |
| SB14 | 20 A — Jednostka sterująca ogrzewaniem hydraulicznym |
| SB15 | 40 A — jednostka sterująca ABS |
| SB16 | — |
| SB17 | 40 A — Element nagrzewnicy spalin (diesel) |
| SB18 | 40 A — Element nagrzewnicy spalin (diesel) |
| SB19 | — |
| SB20 | 15 A — Jednostka sterująca blokadą mechanizmu różnicowego osi |
| SB21 | 7,5 A — Jednostka sterująca silnikiem |
| SB22 | 30 A — Rozrusznik |
| SB23 | 15 A — Jednostka sterująca silnikiem |
| SB24 | 7,5 / 10 A — wentylator chłodnicy, czujnik poziomu oleju i oleju, elektrozawór filtr z węglem aktywnym 1, zawór wylotowy, zawór wylotowy 1, zawór wylotowy oleju, zawór wylotowy, zawór wylotowy, zawór regulacji paliwa (diesel), przekaźnik układu dozowania układu redukującego (diesel), jednostka sterująca układu zasilania (diesel), rozrusznik-alternator (diesel). V), siłowniki krzywek, czujnik ciśnienia w zbiorniku paliwa, przekaźniki zaworów odcinających dopływ gazu |
| SB25 | 10 A — Zawory wtrysku gazu 1–4 (silnik na gaz ziemny) |
| SB26 | 10 A — Element grzejny odpowietrznika skrzyni korbowej, Zawór regulacji ciśnienia oleju, Siłownik regulacji temperatury silnika, Zawór urządzenia grzewczego, Zawór wylotowy wylotu tłoka, Pompa zasilania elektrycznego, Pompa urządzenia doładowującego, Pompa ogrzewania dodatkowego |
| SB27 | 10 / 15 A — Czujnik wprowadzony, sonda lambda przed i za katalizatorem, jednostka uruchamiająca NOx |
| SB28 | 20 A — Cewki zapłonowe 1–4 ze stopniem wyjściowym, Elektrozawór filtr z węglem aktywnym, Zawory hamulcowe, Zawór główny oleju napędowego |
| SB29 | 15 / 20 A — jednostka sterująca pompą paliwa |
| SB30 | — |
| SB31 | — |
| SB32 | — |
| Przekaźnik | |
| R1 | Przekaźnik główny |
| R2 | Przekaźnik dużej mocy cieplnej (diesel) |
| R3 | Sztafeta klaksonu |
| R4 | Przekaźnik rozrusznika 1 |
| R5 | Przekaźnik rozrusznika 2 |
| R6 | Przekaźnik zaworów odcinających gaz (napęd na gazny), Przekaźnik zasilania prądem elektrycznym silnika |
| R7 | Automatyczna jednostka sterująca okresem świecenia żarowego |
| R8 | Przekaźnik mocy cieplnej |
W pobliżu można podłączyć skrzynkę bezpieczników o dużej mocy i podłączyć ją do zasilacza.
Diagram
Specyfikacja
- SA1 – Skrzynka bezpieczników 150A (komora silnika)
- SA2 – 50A Wentylator chłodniczy
- SA3 –
- 508 – Akumulator
- SA4 – Skrzynka bezpieczników 125A (kabina pasażerska)
- SA5 – Skrzynka bezpieczników 125A (kabina pasażerska)
Obejrzyj nasz film na YouTube, aby uzyskać więcej informacji na dziesięć tematów. Nie zapomnij zasubskrybować!
