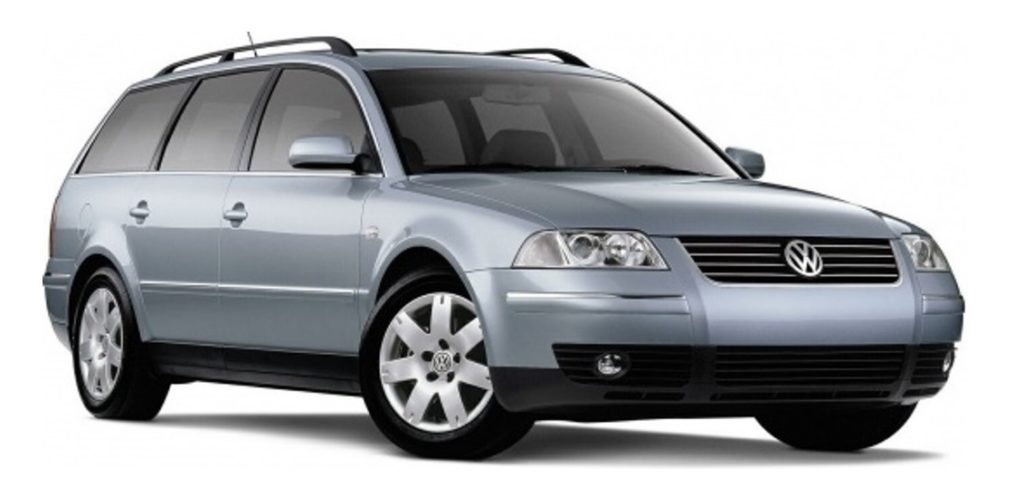

Volkswagen Passat B5 to model piątej generacji samochodów rodziny Passat . Produkowany w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005. Po aktualizacji z 2001 roku ludzie otrzymali nazwę Passat B5+ lub Passat GP. W tym artykule przedstawimy oznaczenie bezpieczników i przekaźników w Volkswagenie Passacie B5 , kompletne schematy skrzynek z przeznaczeniem elementów oraz zdjęcie ich wykonania. Osobno wyróżniamy bezpiecznik zapalniczki i pompy paliwa.
Aktualne oznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od wyposażenia oraz roku produkcji pojazdu.
Contents
Przedział pasażerski

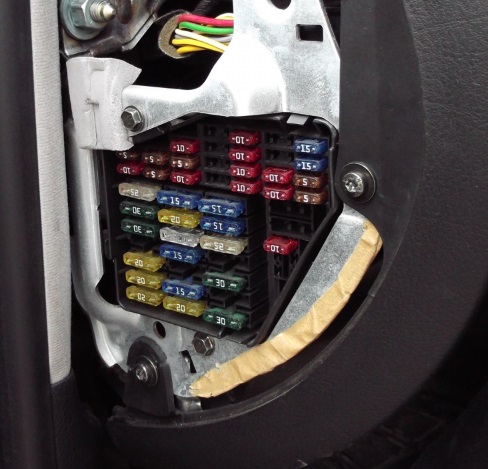

Skrzynka bezpiecznikowa
Znajduje się na końcu deski rozdzielczej po stronie kierowcy, za osłoną ochronną.
Na odwrocie okładki powinien znajdować się aktualny schemat rozmieszczenia bezpieczników lub broszura z opisem.

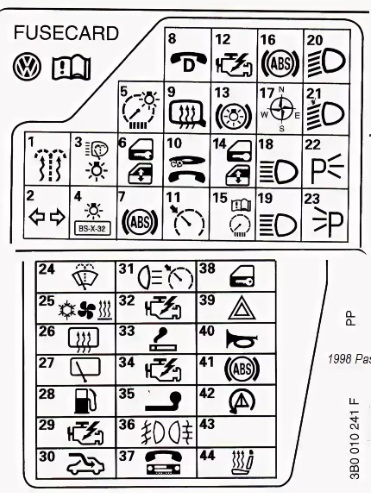

Schemat
Opis
| 1 | 5A Podgrzewane dysze spryskiwaczy |
| 2 | 10A Kierunkowskazy |
| 3 | System komfortu 5A P, tempomat, klimatyzacja, klimatyzacja, moduły sterujące ogrzewaniem siedzeń, lusterko z oświetleniem dzień/noc, moduł sterujący i wielofunkcyjna jednostka sterująca na kierownicy |
| 4 | 5A Oświetlenie tablicy rejestracyjnej |
| 5 | 10A Tablica przyrządów, podgrzewane siedzenia, wyświetlacz automatycznej skrzyni biegów, włącznik lusterek, pompa Wskaźnik temperatury zewnętrznej poduszki powietrznej, system nawigacji, światła postojowe |
| 6 | 5A Centralny zamek, lampki do czytania |
| 7 | 10A Układ ABS lub światła cofania, prędkościomierz, czujnik prędkości pojazdu |
| 8 | 5A Telefon |
| 9 | 10A Podgrzewane lusterka i zamki drzwi |
| 10 | 5A Regulacja zasięgu reflektorów, zmieniarka CD |
| 11 | 5A Tempomat [automatyczna skrzynia biegów], zestaw wskaźników |
| 12 | 10A Wbudowana diagnostyka |
| 13 | 10A Światła stopu |
| 14 | 10A Oświetlenie wnętrza, lampki do czytania, zabezpieczenie przed kradzieżą, lusterko w osłonie pasażera |
| 15 | 10A Tablica przyrządów, automatyczna skrzynia biegów, klimatyzacja, system nawigacji |
| 16 | Układ ABS 5A |
| 17 | 10A Podgrzewane zamki drzwi |
| 18 | 10A Prawe światło drogowe |
| 19 | 10A Lewe światło drogowe |
| 20 | 15A Prawe światło mijania, korektor reflektorów |
| 21 | 15A Lewe światło mijania, korektor reflektorów |
| 22 | 5A Światła pozycyjne prawe |
| 23 | 5A Światła pozycyjne lewe |
| 24 | 25A Wycieraczki, pompa spryskiwacza. Przekaźnik wyłącznika wycieraczek |
| 25 | 30A Wentylator nagrzewnicy, klimatyzator |
| 26 | 30A Ogrzewana tylna szyba, podgrzewane lusterka, recyrkulacja powietrza |
| 27 | 15A Wycieraczka tylna |
| 28 | 15A Pompa paliwa |
| 29 | 15A Zarządzanie silnikiem |
| 30 | 20A Elektryczny szyberdach |
| 31 | 20 / 15A Światła cofania, tempomat, automatyczna skrzynia biegów, gniazdo diagnostyczne |
| 32 | 20A Sterowanie silnikiem |
| 33 | Bezpiecznik zapalniczki samochodowej 15A |
| 34 | 15A Sterowanie silnikiem (zapłon/wtrysk) |
| 35 | Gniazdo przyczepy 30A |
| 36 | 15A Światła przeciwmgielne |
| 37 | 15A Telefon, radio |
| 38 | 15A Regulacja lusterek. Zdalne odblokowanie klapki wlewu paliwa. Podnośniki okienne. Centralny zamek. |
| 39 | 15A Oświetlenie awaryjne (gang awaryjny) |
| 40 | Sygnał 25A |
| 41 | Układ ABS 25A (hydrodmodulator/pompa) lub dodatkowa zapalniczka |
| 42 | 40A Wentylator pomocniczy 25A Radio |
| 43 | 5A S-pin 10A Sterowanie silnikiem |
| 44 | 30/15A Podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 33 na 15A. A dla pompy gazowej – 28 do 15A. Przypomnijmy, że za zaopatrzenie w paliwo odpowiada również kilka innych elementów.

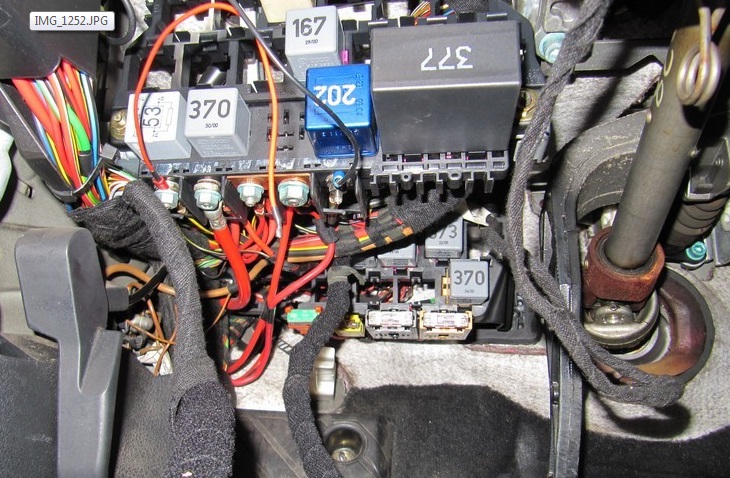

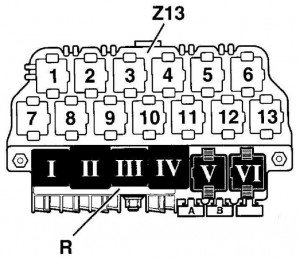

Główna skrzynka przekaźników
Znajduje się pod deską rozdzielczą po stronie kierowcy, niedaleko drążka kierowniczego.
Schemat
Opis R
I | Przekaźnik klaksonu |
II | Pośredni styk przekaźnika X |
III | Przekaźnik wycieraczek |
IV | Przekaźnik pompy paliwa Przekaźnik świecy żarowej |
V | Bezpłatny |
VI | Bezpłatny |
A | Bezpiecznik |
B | Bezpiecznik |
Opis Z
1 | Przekaźnik wentylatora chłodnicy (klimatyzacja) |
2 | Przekaźnik sprzęgła |
3 | Przekaźnik sprzęgła magnetycznego (klimatyzacja) |
4 | Przekaźnik klimatyzatora |
5 | Przekaźnik pompy paliwa do silników Diesla |
6 | Przekaźnik oświetlenia zewnętrznego Wyposażenie taksówek |
7 | Przekaźnik reflektorów |
8 | Przekaźnik świecy żarowej |
9 | Bezpłatny |
10 | Przekaźnik świateł przeciwmgłowych |
11 | Przekaźnik komunikacyjny |
12 | Przekaźnik rozrusznika |
13 | Przekaźnik blokady rozrusznika |
Dodatkowa skrzynka przekaźników

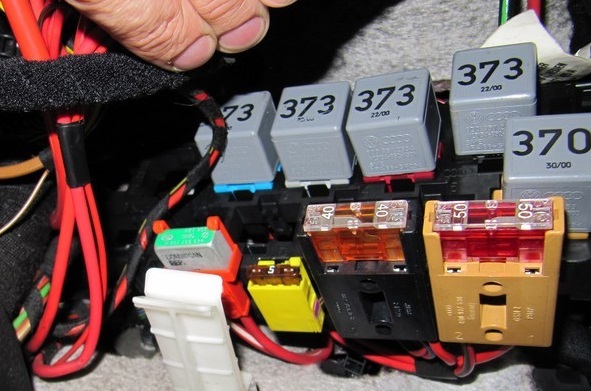

Instalowany w samochodach o podwyższonym poziomie wyposażenia elektrycznego i nazywany jest ośmiopinowym. Znajduje się za główną skrzynką przekaźników.
Zdjęcie poglądowe

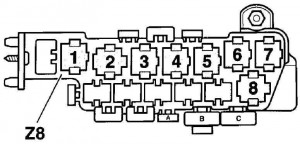

Schemat
Przeznaczenie
1 | Bezpłatny |
2 | Przekaźnik ABS/EDS/ESC |
3 | Przekaźnik ABS/EDS/ESC |
4 | Przekaźnik wentylatora 80 W Przekaźnik wentylatora 300 W, 1 stopień |
5 | Przekaźnik wentylatora dla maksymalnej prędkości |
6 | Przekaźnik wentylatora 300 W, stopień 2 |
A | Bezpiecznik wentylatora, 5A |
B | Bezpiecznik wentylatora, 30A |
C | Bezpiecznik pompy hydraulicznej, 50A |

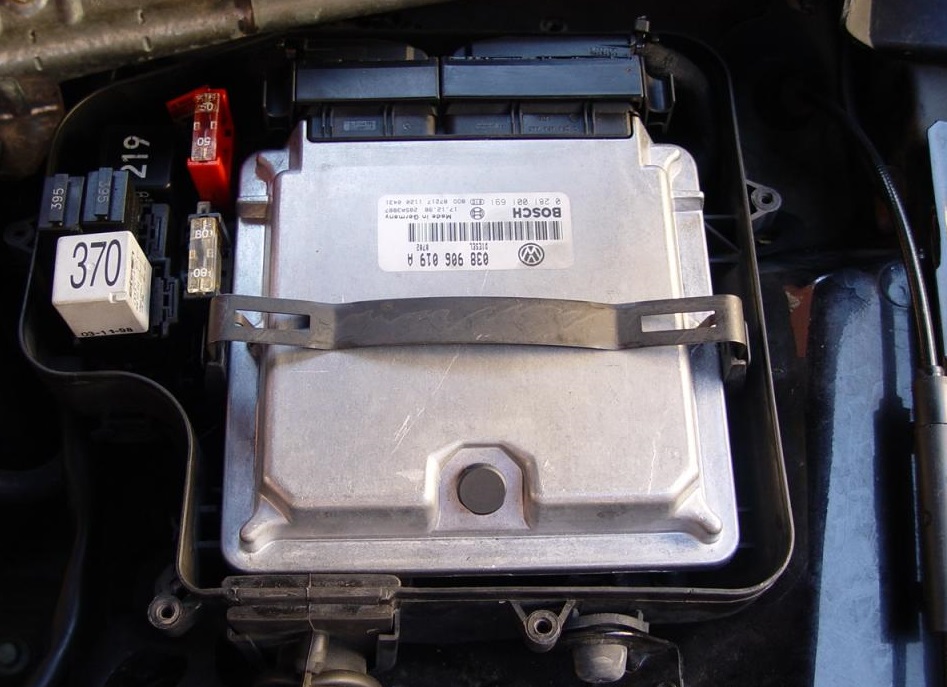

Komora silnika
Znajduje się pod pokrywą ochronną, obok skrzynki sterującej.
Zdjęcie poglądowe

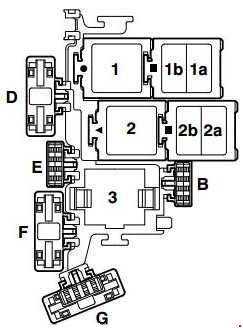

Schemat
Oznaczenie przekaźnika
- Przekaźnik mocy modułu sterującego silnika Motronic (167), kod silnika BDP
- Przekaźnik pompy powietrza wtórnego (AIR) (373), (100)
- Zasilanie modułu sterującego silnika Motronic (429), (219) / pomocniczy przekaźnik pompy płynu chłodzącego (EC) (53), (411)
Cel bezpieczników
| B | Bezpiecznik 10A do wtryskiwaczy (S116) |
| B | 5A Bezpiecznik dodatkowej pompy płynu chłodzącego silnik |
| D | 50A Bezpiecznik pompy powietrza wtórnego (S130) |
| mi | Bezpiecznik 40A zacisku cewki zapłonowej (S115) |
| F | Bezpiecznik 5A modułu sterującego silnika (ECM) (S102) |
| G | Bezpiecznik 10A elektroniki silnika (S282) |
