Pierwsza generacja Toyoty Matrix była produkowana w latach 2002, 2003, 2004, 2005, 2006, 2007 i 2008 z oznaczeniem nadwozia E 130 . W niektórych krajach był produkowany jako Toyota Vibe i Toyota Voltz . W Ameryce jako Pontiac Vibe . W naszym materiale znajdziesz opis bezpieczników i przekaźników Pontiac Vibe (Toyota Matrix) 1 wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzynek i rozmieszczenie elementów może różnić się od pokazanej na rysunku. Sprawdź zadanie za pomocą diagramów na okładce bloku.
Skrzynka bezpieczników przedziału pasażerskiego

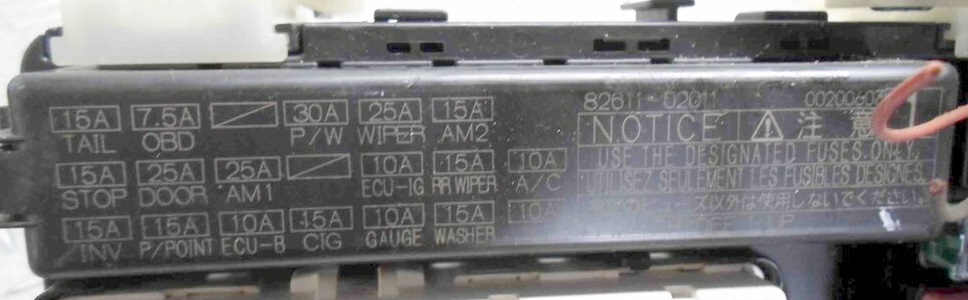

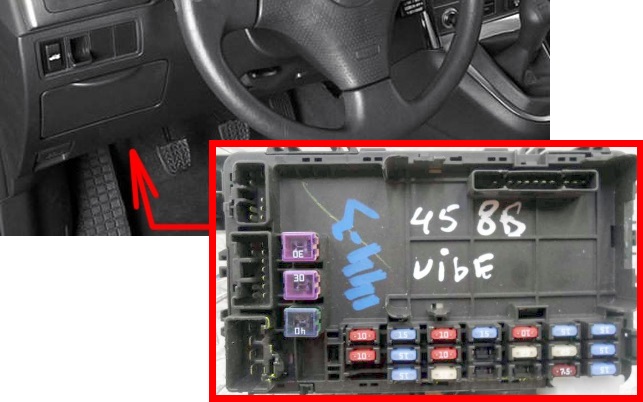

Główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą.

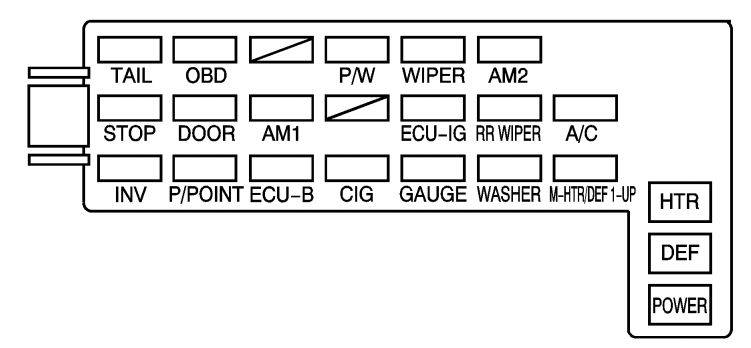

Schemat z okładki pudełka
Schemat
Opis
| OGON | Przednie światła postojowe, tylne światła, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów, układ sterowania silnikiem |
| Obd | Pokładowy system diagnostyczny |
| Pusty | Nieużywany |
| P/Z | Zasilanie okien |
| WYCIERACZKA | Wycieraczki |
| AM2 | Układ ładowania, układ poduszek powietrznych, układ rozrusznika, sterowanie silnikiem |
| ZATRZYMYWAĆ SIĘ | Światła stopu, CHMSL, układ sterowania silnikiem, hamulce przeciwblokujące, tempomat |
| DRZWI | Elektryczne zamki do drzwi, zamek z szybą podnoszoną |
| AM1 | Zapalniczka, wskaźnik, ECU-IG, wycieraczka, wycieraczka tylna, bezpieczniki spryskiwacza |
| Pusty | Nieużywany |
| ECU-IG | Tempomat, hamulce przeciwblokujące, system antykradzieżowy, system automatycznej kontroli skrzyni biegów, elektryczny wentylator chłodzący |
| WYCIERACZKA RR | Wycieraczka tylnej szyby, odmgławiacz tylnej szyby |
| klimatyzacja | Klimatyzacja |
| INW | Gniazdka elektryczne |
| P/PUNKT | Gniazdka elektryczne |
| ECU-B | Światła do jazdy dziennej |
| CYG | Zapalniczka do papierosów , elektrycznie sterowane lusterka wsteczne, gniazdka elektryczne, system audio, system automatycznego sterowania skrzynią biegów |
| MIERNIK | Wskaźniki i mierniki, lampy cofania, układ ładowania, elektrycznie sterowane zamki drzwi, elektrycznie sterowane szyby, szyberdach, klimatyzacja, tempomat |
| PRALKA | Spryskiwacze szyb |
| M-HTR/DEF 1–W GÓRĘ | Układ sterowania silnikiem |
| HTR | System klimatyzacji |
| OBR | Odmgławiacz tylnej szyby, bezpiecznik M-HTR/DEF 1–UP |
| MOC | Elektryczne szyby, elektryczny dach księżycowy |
Za zapalniczkę odpowiada bezpiecznik CIG 15A.
Niektóre przekaźniki są przymocowane z tyłu urządzenia.

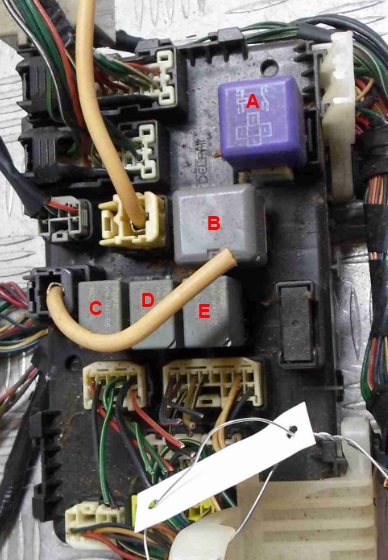

Schemat skrzynki przekaźników
Przeznaczenie
- A – Przekaźnik rozrusznika
- B – Przekaźnik ogrzewania tylnej szyby
- C – Przekaźnik pompy paliwa
- D – Przekaźnik podnośnika szyby
- E – Przekaźnik IG1
Poszczególne bezpieczniki i przekaźniki można podłączyć na zewnątrz urządzenia, na przykład w jego pobliżu lub za schowkiem.

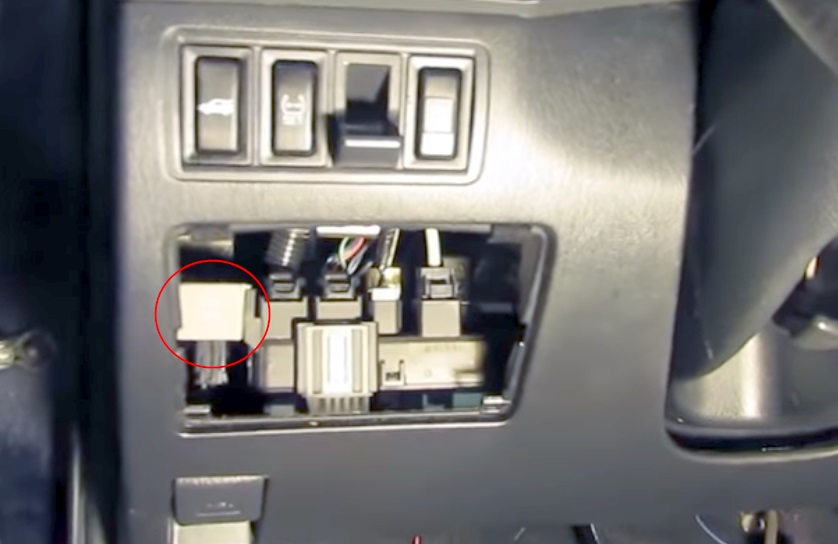

Przekaźnik kierunkowskazów
Bezpieczniki komory silnika i skrzynka przekaźników

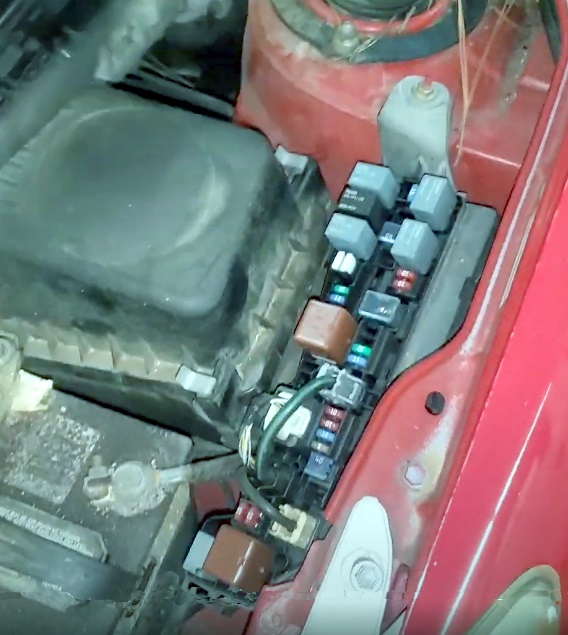

Pod maską główna skrzynka bezpieczników i przekaźników znajduje się po lewej stronie obok akumulatora.

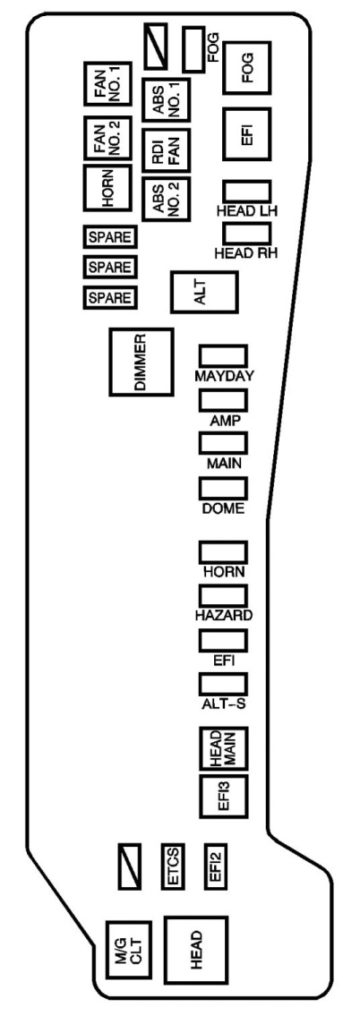

Schemat
Oznaczenie
Bezpieczniki
| ZAPASOWY | Zapasowy bezpiecznik |
| ETCS | Elektroniczny układ kontroli przepustnicy |
| NR ABS 2 | Układ przeciwblokujący hamulce (bez układu kontroli stabilności) |
| WENTYLATOR RDI | Elektryczny wentylator chłodzący |
| NR ABS 1 | Układ przeciwblokujący hamulce (z systemem kontroli stabilności) |
| MGŁA | Przednie światła przeciwmgielne |
| EFI2 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji |
| EFI3 | Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ kontroli emisji |
| GŁÓWNA GŁÓWNA | Prawy reflektor, lewy reflektor. Bezpieczniki |
| ALT-S | System ładowania |
| EFI | Elektroniczny układ wtrysku paliwa |
| ZARYZYKOWAĆ | Kierunkowskazy, migacze awaryjne |
| KLAKSON | Klakson |
| KOPUŁA | Oświetlenie wewnętrzne, wskaźniki i liczniki, system audio, system zdalnego otwierania pojazdu bez kluczyka, system nawigacji (jeśli jest na wyposażeniu) |
| GŁÓWNY | Układ rozrusznika, bezpiecznik AM2 |
| AMP | System nagłośnienia |
| MAJ | System OnStar® |
| ALT | ABS NR 1, ABS NR 2, WENTYLATOR RDI, MGŁA, Nagrzewnica, AM1, ZASILANIE, DRZWI, ECU-B, OGON, STOP, P/POINT, INV, Bezpieczniki OBD, Układ ładowania |
| GŁOWA PRAWA | Reflektor prawy, lampka kontrolna świateł drogowych |
| GŁOWA LEWA | Reflektor lewy |
Przekaźnik
| GŁOWA | Reflektory |
| OPORNIK | Ściemniacz reflektorów |
| KLAKSON | Klakson |
| WENTYLATOR NR. 2 | Układ wentylatora chłodzącego |
| WENTYLATOR NR. 1 | Układ wentylatora chłodzącego |
| EFI | Elektroniczny układ wtrysku paliwa |
| MGŁA | Światła przeciwmgielne |
