Toyota Prius 4 generacji produkowana była w latach 2015, 2016, 2017, 2018, 2019, 2020, 2021 pod oznaczeniami ZVW50, ZVW51, ZVW55 . W tym czasie model został zaktualizowany. Wysyłane na cały świat. W tym materiale pokażemy lokalizację elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyota Prius 55 51 50 wraz ze schematami skrzynek i lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.
Konstrukcja pudełek i ich rozmieszczenie mogą różnić się od przedstawionych. Sprawdź zadanie za pomocą diagramów na okładce pudełka.
Contents
Przedział pasażerski
Lokalizacja
Ogólna lokalizacja skrzynek w kabinie

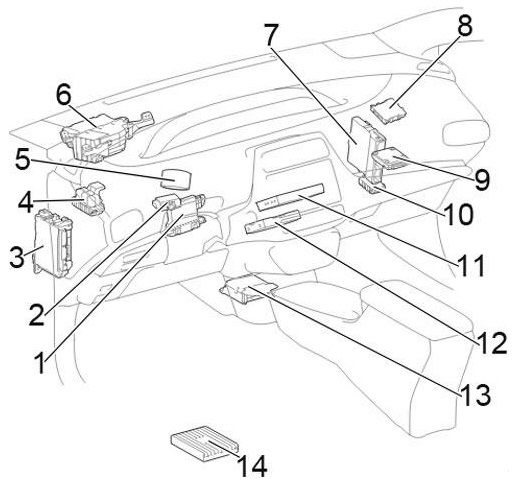

LHD

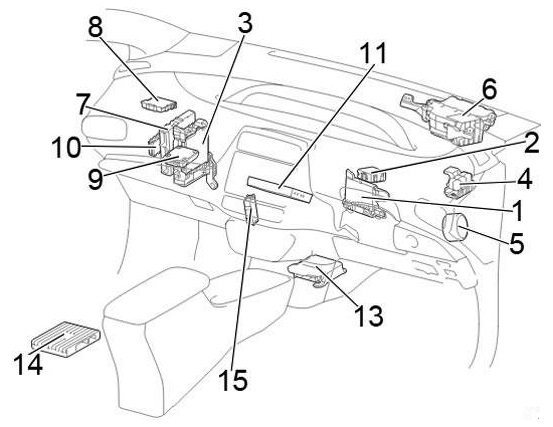

RHD
Opis
Skrzynka bezpiecznikowa

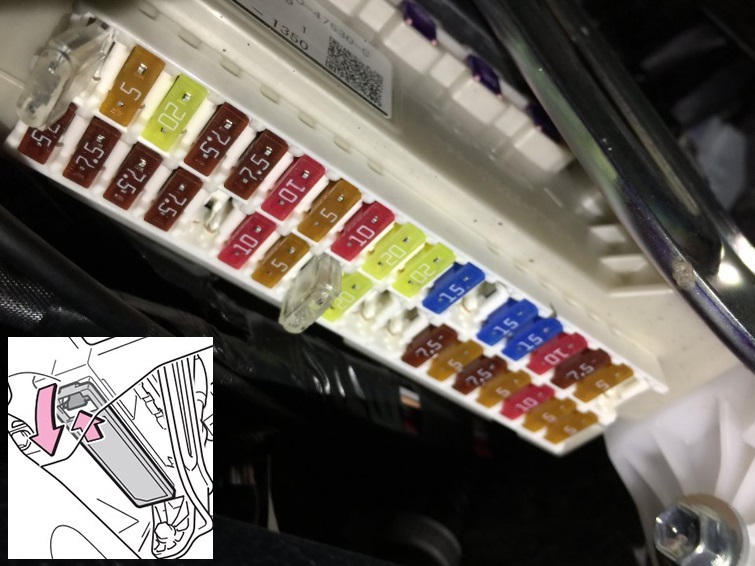

Znajduje się pod deską rozdzielczą po lewej stronie, za osłoną zabezpieczającą.

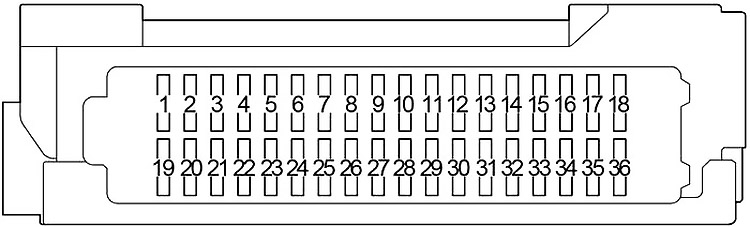

Schemat
Przeznaczenie
| 1 | 7,5A ECU-B NO.2 – Klimatyzacja, tempomat, zamek centralny, system aktywnego sterowania klapami powietrza, system hybrydowy, ECU nadwozia (CAN), elektrycznie sterowane szyby, elektrycznie sterowane lusterka, blokada dźwigni zmiany biegów, zabezpieczenie przed kradzieżą, opona system monitorowania ciśnienia, system ostrzegania pieszych (generator hałasu) |
| 2 | 5A ECU-B NO.1 – System otwierania klapy bagażnika, tempomat, inteligentny system wsiadania i uruchamiania, system hybrydowy, immobilizer, blokada dźwigni zmiany biegów, system startu, blokada kierownicy, system ostrzegania pieszych (generator hałasu), system sterowania bezprzewodowego |
| 3 | 20A D/L – Centralny zamek, system otwierania tylnej klapy, inteligentny system wsiadania i uruchamiania, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania |
| 4 | 7,5A STOP – Światła stop, ABS, otwieranie tylnej klapy, tempomat, radar dynamicznego tempomatu, inteligentny system wsiadania i uruchamiania, system hybrydowy, immobilizer, blokada dźwigni zmiany biegów, system startu, blokada kierownicy, TRC, system ostrzegania pieszych (generator hałasu) ), VSC, bezprzewodowy system sterowania |
| 5 | 7,5A AM2 – System otwierania tylnej klapy, inteligentny system wsiadania i uruchamiania, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania |
| 6 | 10A HAZ – Kierunkowskazy (światła awaryjne), otwieranie tylnej klapy, zestaw wskaźników, inteligentny system wprowadzania i uruchamiania, immobilizer, system uruchamiania, blokada kierownicy, bezprzewodowy system sterowania |
| 7 | PANEL 5A – Podświetlenie, światło boczne |
| 8 | 10A TYL – Światło pozycyjne, tylne światło przeciwmgielne, przednie światło przeciwmgielne, podświetlenie |
| 9 | 20A DRZWI – regulatory okienne |
| 10 | 20A DRZWI R/R – Podnośniki okienne |
| 11 | 15A P / WYJŚCIE NR 1 – Gniazdo (zapalniczki) |
| 12 | – |
| 13 | 15A PODKŁADKA – Wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz |
| 14 | 15A WIPER RR – Tylna wycieraczka i spryskiwacz |
| 15 | 10A ECU-IG1 NO.4 – ABS, klimatyzacja, system audio, lusterko wsteczne wewnętrzne, system automatycznego oświetlenia, system otwierania tylnej klapy, monitor, system monitorowania martwego pola, zestaw wskaźników, tempomat, zamek centralny, podwójny zamek, tempomat dynamiczny radar, inteligentny system wjazdu i startu, przednie światło przeciwmgielne, automatyczna wycieraczka, reflektory, regulacja zasięgu reflektorów, system hybrydowy, oświetlenie, immobilizer, inteligentny system parkowania, oświetlenie wnętrza, system kontroli pasa ruchu, system automatycznego wyłączania kierunkowskazów, brzęczyk, podgrzewane lusterka , jednostka sterująca nadwozia (CAN), nawigacja, elektrycznie sterowane szyby, system antykolizyjny, tylne światło przeciwmgielne, podgrzewana tylna szyba, elektrycznie sterowane lusterka, kontrolka niezapiętych pasów bezpieczeństwa, podgrzewane siedzenia, blokada dźwigni zmiany biegów, szyberdach, system startowy, blokada kierownicy, światła pozycyjne , system przechwytywania licznika, system monitorowania ciśnienia w oponach, TRC, system ostrzegania pieszych (generator hałasu), VSC, bezprzewodowy system sterowania |
| 16 | 7,5A BKUP LP – Światła cofania, radio, monitor, nawigacja |
| 17 | 5A ECU-IG1 NR 2 – ABS, TRC, VSC |
| 18 | – |
| 19 | 7,5A FOG RR – Tylne światło przeciwmgłowe |
| 20 | 7,5A OBD – Złącze diagnostyczne |
| 21 | 7,5S DOME – Oświetlenie wnętrza, system otwierania tylnej klapy, inteligentny system wsiadania i uruchamiania, immobilizer, system startu, blokada kierownicy, system sterowania bezprzewodowego |
| 22 | 7,5A DOOR BACK – System otwierania tylnej klapy, inteligentny system wsiadania i uruchamiania, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania |
| 23 | – |
| 24 | 10A ECU-DCC NO.2 – ABS, klimatyzacja, system audio, system automatycznego oświetlenia, system otwierania tylnej klapy, monitor, zestaw wskaźników, tempomat, zamek centralny, podwójny zamek, radar dynamicznego tempomatu, sterownik silnika, inteligentne wejście i system start, EPS, przednie światło przeciwmgłowe, klapka wlewu paliwa, aktywne sterowanie klapami powietrza, reflektory, regulacja zasięgu reflektorów, system hybrydowy, oświetlenie, immobilizer, inteligentny system parkowania, oświetlenie wnętrza, system kontroli pasa ruchu, automatyczne wyłączanie kierunkowskazów , brzęczyk, nawigacja, elektrycznie sterowane szyby, system antykolizyjny, tylne światło przeciwmgielne, elektrycznie sterowane lusterka, kontrolka niezapiętych pasów bezpieczeństwa, blokada wybieraka biegów, szyberdach, SRS, system rozruchu, blokada kierownicy, światła pozycyjne, system telematyczny, zabezpieczenie przed kradzieżą, system monitorowania ciśnienia w oponach, TRC, kierunkowskazy a (alarm), system ostrzegania pieszych (generator hałasu), VSC, system ładowania bezprzewodowego, system bezprzewodowego sterowania |
| 25 | 5A ECU-DCC nr 1 – ABS, TRC, VSC |
| 26 | 15A RADIO – System audio, monitor, nawigacja |
| 27 | 20A DRZWI P/L – Podnośniki okienne |
| 28 | – |
| 29 | – |
| 30 | – |
| 31 | 5A ECU-ACC – ABS, klimatyzacja, system audio, system automatycznego oświetlenia, system otwierania tylnej klapy, monitor, zestaw wskaźników, centralny zamek, podwójny zamek, inteligentny system wsiadania i uruchamiania, przednie światło przeciwmgielne, reflektory, regulacja zasięgu reflektorów, podświetlenie, immobilizer, oświetlenie wnętrza, system wyłączania kierunkowskazów, brzęczyk świetlny, elektryczna jednostka sterująca nadwozia (CAN), nawigacja, gniazdko, elektrycznie sterowane szyby, tylne światło przeciwmgielne, elektrycznie sterowane lusterka, kontrolka niezapiętych pasów bezpieczeństwa, szyberdach, układ rozruchowy, blokada kierownicy, światła pozycyjne, system telematyczny, zabezpieczenie przed kradzieżą, system monitorowania ciśnienia w oponach, TRC, VSC, system bezprzewodowego ładowania, bezprzewodowy system sterowania |
| 32 | 7,5A ECU-IG1 NO.3 – Klimatyzacja, radar dynamicznego tempomatu, reflektory, regulacja zasięgu reflektorów, oświetlenie, kontrola pasa ruchu, podgrzewane lusterka, system antykolizyjny, podgrzewana tylna szyba, światła pozycyjne |
| 33 | 5A EPS-IG1 – EPS |
| 34 | SRS, kontrolka niezapiętych pasów bezpieczeństwa |
| 35 | 5A METER-IG2 – ABS, Klimatyzacja, System audio, System automatycznego oświetlenia, System otwierania tylnej klapy, Monitor, Zestaw wskaźników, Tempomat, Radar dynamicznego tempomatu, Jednostka sterująca silnika, Inteligentny system wejścia i rozruchu, EPS, Przednie światło przeciwmgielne, klapka wlewu paliwa, aktywny system sterowania klapami powietrza, reflektory, regulacja zasięgu reflektorów, system hybrydowy, oświetlenie, immobilizer, inteligentny system parkowania, system kontroli pasa ruchu, system automatycznego wyłączania kierunkowskazów, brzęczyk świetlny, nawigacja, elektrycznie sterowane szyby, system antykolizyjny, tylne światło przeciwmgłowe, wskaźnik niezapiętych pasów bezpieczeństwa, blokada dźwigni zmiany biegów, szyberdach, SRS, system rozruchu, blokada kierownicy, światła pozycyjne, system telematyczny, zabezpieczenie przed kradzieżą, system monitorowania ciśnienia w oponach, TRC, kierunkowskazy (światła awaryjne), ostrzeganie pieszych system (generator szumu), VSC, sterowanie bezprzewodowe systemem |
| 36 | 5A ECU-IG2 NO.3 – ABS, tempomat, radar dynamicznej kontroli prędkości jazdy, układ hybrydowy, ECU nadwozia (CAN), blokada wybieraka biegów, system telematyczny, TRC, system ostrzegania pieszych (generator hałasu), VSC |
Za zapalniczkę odpowiada bezpiecznik nr 11 przy 15A. Kolejny bezpiecznik znajduje się w bloku pod maską.
Osobno, z boku urządzenia, znajduje się kilka dodatkowych bezpieczników.
Przeznaczenie
- –
- MOC 30A – Elektryczne szyby
- 30A P / SEAT – Fotele elektrycznie sterowane
- 30A S/DACH – Dach przesuwny
Naprawdę pudełko

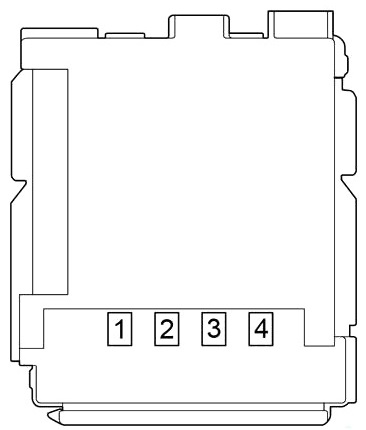

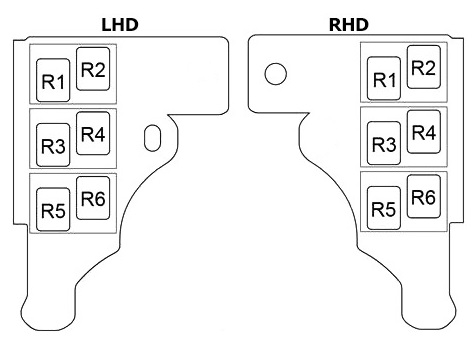

Schemat
Opis
| R1 | (R/MIR (-)) |
| R2 | (R/MIR (+)) |
| R3 | Zapłon (IG1 nr 4) |
| R4 | – |
| R5 | Przednie światło przeciwmgielne (FR FOG) |
| R6 | RHD: zabezpieczenie przed kradzieżą (S-HORN) |

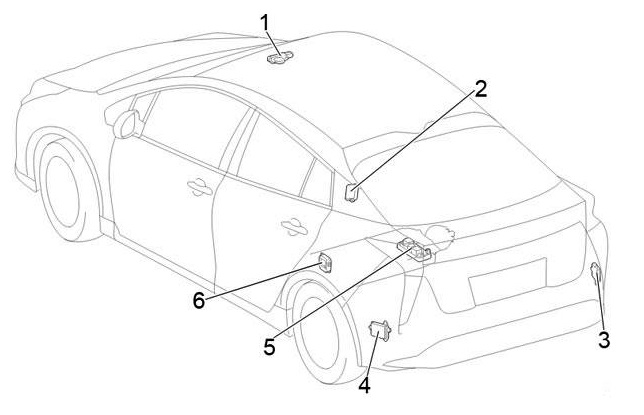

Dodatkowe elementy
Schemat
- Jednostka sterująca szyberdachem
- Odbiornik systemu monitorowania ciśnienia w oponach / Odbiornik inteligentnego systemu wejściowego
- Prawy czujnik do monitorowania martwego pola
- Lewy czujnik martwego pola
- Blok dystrybucyjny
- Wskaźnik baterii
Komora silnika
Lokalizacja

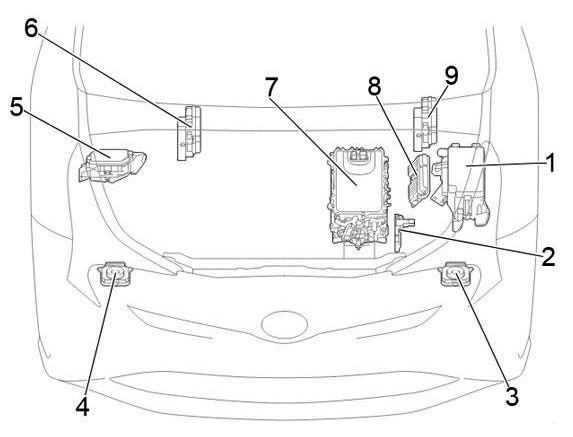

Ogólna lokalizacja skrzynek pod maską
Opis
- Skrzynka bezpieczników i przekaźników
- Topliwa skrzynka łącząca
- ECU sterowania światłami reflektorów (lewy)
- ECU sterowania światłami reflektorów (RH)
- Skrzynka przekaźników
- RHD: Wspomaganie hamulców z cylindrem głównym
- Falownik z konwerterem
- ECM
- LHD: Wspomaganie hamulców z cylindrem głównym
Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika.

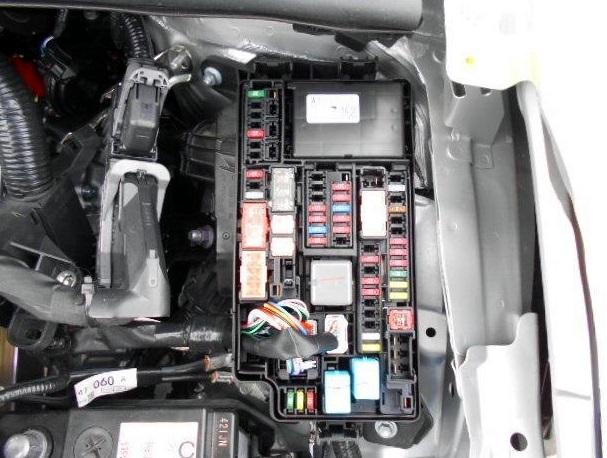

Zdjęcie poglądowe

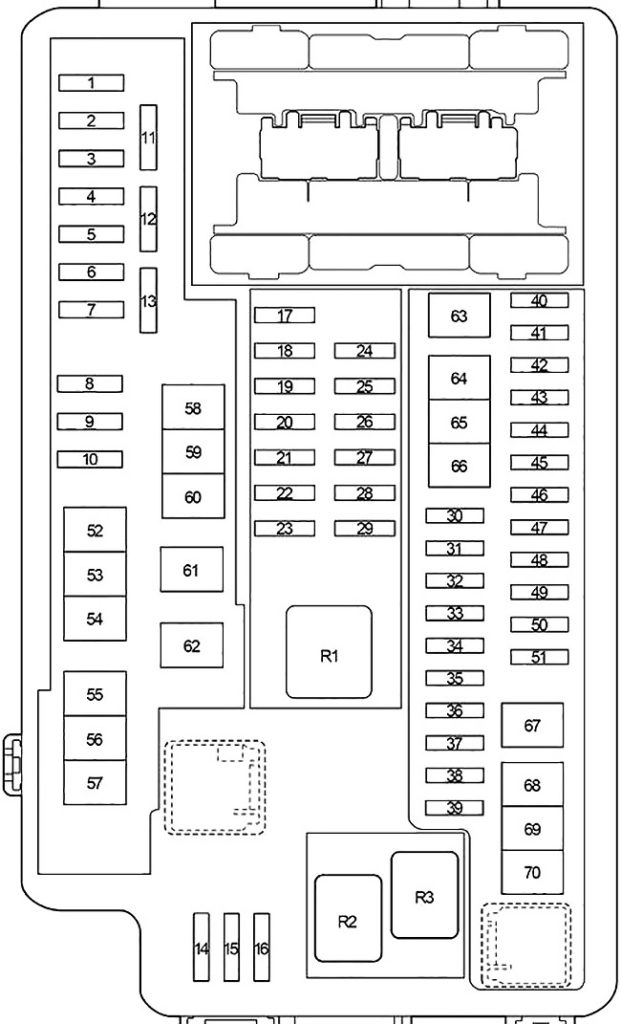

Schemat
Opis
| 1 | 30A WIPER – Wycieraczka i spryskiwacz szyby |
| 2 | 15A P / WYJŚCIE NR 2 – Gniazdo |
| 3 | 20A DRZWI DBL/L – Podwójna blokada |
| 4 | – |
| 5 | 10A FUEL OPN – Jednostka sterująca silnika, klapka wlewu paliwa |
| 6 | 20A S/HTR-MAIN – Podgrzewane siedzenia |
| 7 | – |
| 8 | 10A FOG FR – Przednie światło przeciwmgłowe |
| 9 | 20A HOLOWANIE – DC/DC – Złącze przyczepy |
| 10 | 25A ENG W/PMP – Sterownik silnika, klimatyzacja, klapka wlewu paliwa |
| 11 | – |
| 12 | – |
| 13 | – |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | 10A S/HTR F/L – Podgrzewane siedzenia |
| 19 | 10A S/HTR F/R – Podgrzewane siedzenia |
| 20 | 10A EFI NR 2 – Klimatyzacja, wentylator chłodzący, jednostka sterująca silnika, klapka wlewu paliwa |
| 21 | 10A EFI NR 3 – Jednostka sterująca silnika, klapka wlewu paliwa |
| 22 | 15A INJ – Zapłon, zestaw wskaźników, sterownik silnika, klapka wlewu paliwa |
| 23 | 10A ECU-IG2 NO.1 – Tempomat, ECM, klapka wlewu paliwa, układ hybrydowy, blokada dźwigni zmiany biegów, system ostrzegania pieszych (generator hałasu) |
| 24 | 10A PM-IGCT – Układ hybrydowy, tempomat, radar dynamicznego tempomatu, blokada dźwigni zmiany biegów, system ostrzegania o pieszych (generator hałasu) |
| 25 | 10A IGCT NO.2 – Tempomat, radar dynamicznego tempomatu, układ hybrydowy, blokada dźwigni zmiany biegów, system ostrzegania o pieszych (generator hałasu) |
| 26 | 15A BATT FAN – Układ hybrydowy, tempomat, blokada wybieraka biegów, system ostrzegania o pieszych (generator hałasu) |
| 27 | 10A PCU FR – Układ hybrydowy, tempomat, blokada dźwigni zmiany biegów, system ostrzegania o pieszych (generator hałasu) |
| 28 | 10A INV W/PMP – Układ hybrydowy, tempomat, blokada wybieraka biegów, system ostrzegania o pieszych (generator hałasu) |
| 29 | 10A PCU BUB / PCU RR – Układ hybrydowy, tempomat, blokada dźwigni zmiany biegów, system ostrzegania pieszych (generator hałasu) |
| 30 | 20A HOLOWANIE -B – Złącze przyczepy |
| 31 | 10A S-HORN – System antykradzieżowy |
| 32 | – |
| 33 | 10A ETCS – Jednostka sterująca silnika, klapka wlewu paliwa |
| 34 | Klakson 10A – Klakson, system otwierania tylnej klapy, inteligentny system wjazdu i uruchamiania, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania |
| 35 | – |
| 36 | – |
| 37 | – |
| 38 | 25A D/C CUT – Bezpieczniki: „ECU-DCC NO.2”, „ECU-DCC NO.1”, „RADIO” |
| 39 | 20A EFI-MAIN – Jednostka sterująca silnika, wentylator chłodzący, klimatyzator, klapka wlewu paliwa |
| 40 | – |
| 41 | 25A IG2-MAIN – Bezpieczniki: „ECU-IG2 NO.1”, „INJ” |
| 42 | – |
| 43 | 5A BATT-S – Tempomat, układ hybrydowy, blokada dźwigni zmiany biegów, system ostrzegania o pieszych (generator hałasu) |
| 44 | 10A AMP – System audio, monitor, nawigacja |
| 45 | |
| 46 | 10A ABS NR 3 – ABS, TRC, VSC |
| 47 | 10A ABS NR 2 – ABS, TRC, VSC |
| 48 | 10A DCM / MAYDAY – System telematyczny |
| 49 | 30A P CON MTR – Układ hybrydowy, tempomat, blokada wybieraka biegów, system ostrzegania pieszych (generator hałasu) |
| 50 | 20A H-LP RH – Prawy reflektor |
| 51 | 20A H-LP LH – Reflektor lewy |
| 52 | 50A DEF – Ogrzewana tylna szyba, podgrzewane lusterka |
| 53 | 30A PTC HTR NR 3 – Nagrzewnica pomocnicza |
| 54 | – |
| 55 | 40A HTR – Klimatyzacja |
| 56 | 30A PTC HTR NR 2 – Nagrzewnica pomocnicza |
| 57 | 10A ABS MTR NR 2 – ABS, TRC, VSC |
| 58 | – |
| 59 | 30A WENTYLATOR NR 2 – Wentylator chłodzący |
| 60 | 50A PTC HTR NR 1 – Nagrzewnica pomocnicza |
| 61 | 30A WENTYLATOR NR 1 – Wentylator chłodzący |
| 62 | 30A ABS-GŁÓWNY – ABS, TRC, VSC |
| 63 | – |
| 64 | 40A IGCT-IG – Układ hybrydowy, tempomat, radar dynamicznego tempomatu, blokada wybieraka biegów, system ostrzegania pieszych (generator hałasu), bezpieczniki: „INV W/PMP”, „PCU FR”, „BATT FAN”, „PCU BUB / PCU RR”, „IGCT NR 2”, „PM-IGCT” |
| 65 | 30A ABS MTR NR 3 – ABS, TRC, VSC |
| 66 | 30A ABS MTR NR 1 – ABS, TRC, VSC |
| 67 | 50A J/BB – Bezpieczniki: Przekaźnik IG2-NO.2, “D/L”, “ECU-B NO.1”, “ECU-B NO.2”, “HAZ”, “STOP”, “AM2” |
| 68 | – |
| 69 | – |
| 70 | – |
| R1 | (IGCT) |
| R2 | (ENG W / PMP) |
| R3 | Sygnał dźwiękowy |

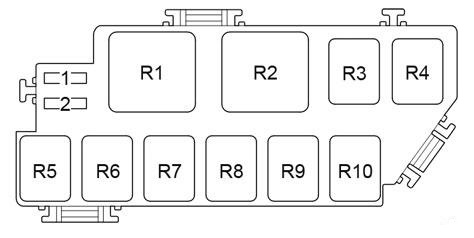

Skrzynka przekaźników
Schemat
Przeznaczenie
| 1 | 10А MIR HTR – Podgrzewane lusterka, podgrzewana tylna szyba |
| 2 | 10A DRL – Światła do jazdy dziennej |
| R1 | Ogrzewana tylna szyba (DEF) |
| R2 | Dodatkowa nagrzewnica (PTC HTR NO.1) |
| R3 | Pompa paliwa (C/OPN) |
| R4 | Wentylator chłodzący (WENTYLATOR NR 3) |
| R5 | Wentylator chłodzący (WENTYLATOR NR 2) |
| R6 | Nagrzewnica pomocnicza (PTC HTR NR 2) |
| R7 | Wentylator chłodzący (WENTYLATOR NR 1) |
| R8 | – |
| R9 | – |
| R10 | Nagrzewnica pomocnicza (PTC HTR NR 3) |
Topliwa skrzynka łącząca
- 60A J/B-AM – przekaźnik ACC, przekaźnik TAIL, przekaźnik IG1-NO.2, przekaźnik IG1-NO.1, bezpieczniki: “POWER”, “P/SEAT”, “S/ROOF”, “DOOR R/R „”, „DRZWI P/L”, „DRZWI”, „MGŁA RR”, „KOPUŁA”, „OBD”, „POWRÓT DRZWI”
- 80A EPS – EPS
- 120А DC / DC – Bezpieczniki: „J / B-AM”, „FOG FR”, „ENG W / PMP”, „„ HTR ”, „ABS MTR NR 2”, „FAN NR 1”, „FAN NO. .2”, „OPN PALIWA”, „P/WYLOT NR 2”, „PTC HTR NR 3”, „PTC HTR NR 2”, „PTC HTR NR 1”, „ABS-GŁÓWNY”, „DRZWI”. DBL / L ”,„ WYCIERACZKA ”,„ S / HTR-MAIN ”,„ HOLOWANIE-DC / DC ”,„ DEF ”
- 140А BATT-MAIN – Bezpieczniki: „HORN”, „ETCS”, „TOWING-B”, „ABS MTR NO.1”, „S-HORN”, „P CON MTR”, „DCM / MAYDAY”, „ABS NO .2”, „ABS NR 3”, „BATT-S”, „ABS MTR NR 3”, „H-LP LH”, „AMP”, „H-LP RH”, „J / BB”, „ CIĘCIE D/C”, „IGCT-IG”, „EFI-MAIN”, „IG2-MAIN”, „DRL”
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
