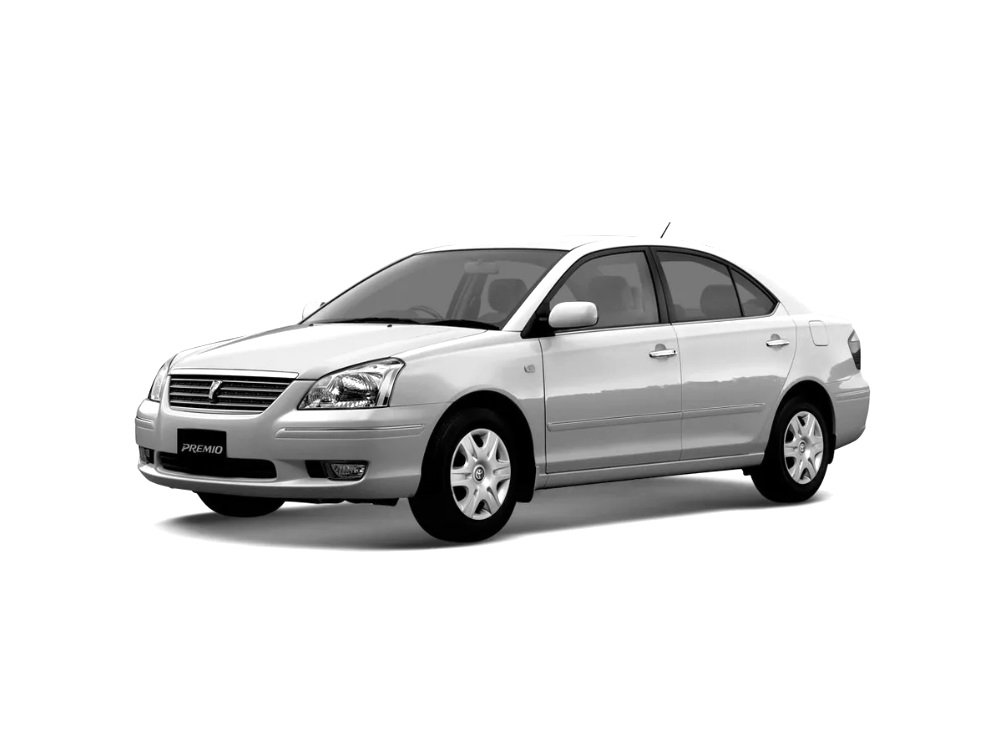

Toyota Premio T240 była produkowana w latach 2001, 2002, 2003, 2004, 2005 i 2006 na wspólnej bazie z Toyotą Allion . W tym czasie model został odnowiony. Premio i Allion T240 mają te same silniki i wnętrze. Allion ma jednak bardziej sportowy wygląd. W tym materiale pokażemy lokalizację wszystkich elektronicznych jednostek sterujących, pełny opis bezpieczników i przekaźników Toyota Premium T240 (Toyota Allion) wraz ze schematami skrzynek i ich lokalizacją. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Wykonanie skrzynek oraz ilość znajdujących się w nich elementów może różnić się od prezentowanej. Sprawdź oznaczenie na swoich diagramach.
Contents
Przedział pasażerski
Lokalizacja

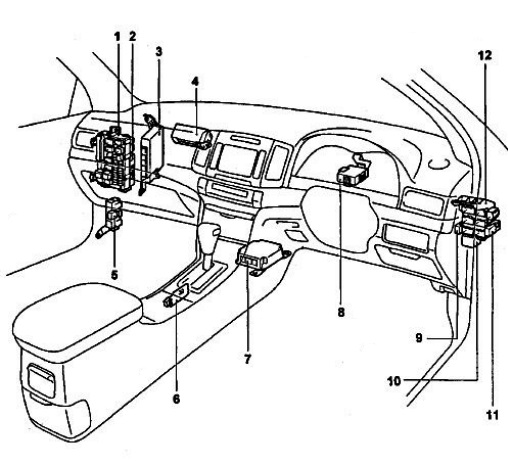

Ogólna lokalizacja elektronicznych jednostek sterujących
Przeznaczenie
- skrzynka montażowa bezpieczników i przekaźników pod deską rozdzielczą
- Jednostka sterująca MULTIPLEX
- elektroniczna jednostka sterująca silnikiem
- elektroniczna jednostka sterująca klimatyzatora
- przekaźnik pompy paliwa
- Elektroniczna jednostka sterująca blokady dźwigni zmiany biegów
- Jednostka sterująca SRS
- elektroniczny moduł parkowania
- przekaźnik świateł przeciwmgłowych
- przekaźnik przerywacza kierunkowskazów
- przekaźnik odmrażacza szczotek
- centralna puszka montażowa.
Skrzynka bezpieczników i przekaźników
Skrzynka montażowa bezpieczników i przekaźników znajduje się w kabinie pasażerskiej pod deską rozdzielczą po lewej stronie.
Oznaczenie na odwrocie okładki.
Opis
| 1 IGN 15A | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1ZZ-FE, 1AZ-FSE, 1NZ-FE) |
| elektryczny napęd wentylatora (modele z silnikami 1NZ-FE, 1ZZ-FE) | |
| Poduszki powietrzne ABS i napinacze pasów bezpieczeństwa | |
| 2 PANEL1 7,5A | lampy oświetlenia wnętrza |
| 3 RR Mgła 7,5A | światła przeciwmgielne (tył) |
| 4 FR Mgła 15A | światła przeciwmgielne (przód) |
| 5 АМ1 25А | system uruchamiania |
| 6 PANEL2 7,5A | system audio (modele z przygotowaniem audio) |
| system audio (modele bez systemu nawigacji) | |
| system audio (modele z systemem nawigacji) i system cofania | |
| światła przeciwmgielne | |
| podświetlenie | |
| klimatyzator | |
| 7 | – |
| 8 RRWIP 15A | środek do czyszczenia i spryskiwacza tylnej szyby |
| 9 CIG 15A | bezpiecznik zapalniczki |
| 10 klimatyzacja 10A | elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) |
| system ostrzegania i zwalniania pasów bezpieczeństwa | |
| klimatyzator | |
| odmrażacz tylnej szyby i odmrażacz lusterek | |
| 11 MIR HTR 10A | odmrażacz tylnej szyby i odmrażacz lusterek |
| 12 ECU-ACC 7,5A | System MULTIPLEX |
| lusterka elektryczne | |
| system ostrzegający o lewej stronie kluczyka w stacyjce i wyłączonym oświetleniu | |
| system audio (modele z przygotowaniem audio) | |
| system audio (modele bez systemu nawigacji) | |
| system audio (modele z systemem nawigacji) i system cofania | |
| reflektory (modele z reflektorami ksenonowymi) | |
| reflektory (z wyjątkiem modeli z reflektorami ksenonowymi) | |
| światła przeciwmgielne | |
| wymiary | |
| lampy oświetlenia wnętrza | |
| klimatyzator | |
| 13 PWR 30A | elektryczne szyby |
| 14 OGON 10A | System MULTIPLEX |
| system ostrzegający o lewej stronie kluczyka w stacyjce i wyłączonym oświetleniu | |
| zestaw wskaźników | |
| wymiary | |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1NZ-FE, 1ZZ-FE, 1AZ-FSE) | |
| 15 FR DEF 15A | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1NZ-FE) |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1ZZ-FE) | |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) | |
| szczotki przeciwoblodzeniowe | |
| 16 FR P/W 30A | elektryczne szyby |
| 17 DRZWI 20A | System MULTIPLEX |
| centralny zamek | |
| 18 WYCIERACZKA 20A | środek do czyszczenia i spryskiwacza tylnej szyby |
| 19 ECU-IG 7,5A | system ładowania |
| elektryczny napęd wentylatora (modele z silnikami 1NZ-FE, 1ZZ-FE | |
| elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) -ABS | |
| blokada przełączania | |
| system ostrzegania i zwalniania pasów bezpieczeństwa | |
| system audio (modele z systemem nawigacji) i system cofania | |
| system parkowania | |
| 20 RR DEF 30A | odmrażacz tylnej szyby i odmrażacz lusterek |
| 21 MIERNIK 10A | system ładowania |
| System zarządzania silnikiem i automatyczna skrzynia biegów (modele z silnikiem 1NZ-FE) | |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1ZZ-FE) | |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) | |
| ABS | |
| poduszki powietrzne i napinacze pasów bezpieczeństwa | |
| System MULTIPLEX | |
| centralny zamek | |
| elektryczne szyby | |
| system ostrzegania o lewej stronie stacyjki i wyłączonym oświetleniu | |
| system ostrzegania i zwalniania pasów bezpieczeństwa | |
| zestaw wskaźników | |
| system audio (modele z przygotowaniem audio) | |
| system audio (modele z systemem nawigacji) i system cofania | |
| reflektory (modele z reflektorami ksenonowymi) | |
| reflektory (z wyjątkiem modeli z reflektorami ksenonowymi) | |
| światła przeciwmgielne | |
| wymiary | |
| światła cofania | |
| kierunkowskazy i światła awaryjne | |
| lampy oświetlenia wnętrza | |
| oczyszczacz powietrza * 1 | |
| szczotki przeciwoblodzeniowe | |
| system parkowania | |
| 22 PRZYSTANEK 15A | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1NZ-FE) |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1ZZ-FE) | |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) | |
| ABS | |
| blokada przełączania | |
| światła stopu |
Za zapalniczkę odpowiada bezpiecznik nr 9, 15A.
- R1 – Przekaźnik nagrzewnicy
- R2 – Przekaźnik IGN
- R3 – Przekaźnik odmgławiacza tylnej szyby
- R4 – Wymiary przekaźnika

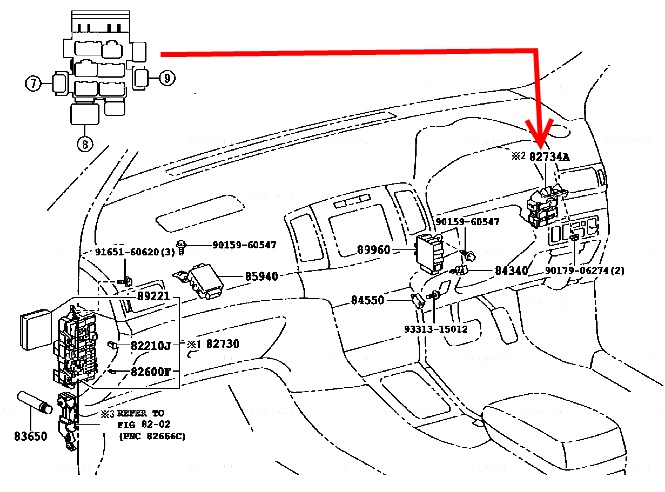

Skrzynka centralna
Na schemacie jest to zaznaczone pod numerem 12.
Oznaczenie
- 7 – Przekaźnik świateł przeciwmgielnych
- 8 – Przekaźnik kierunkowskazów (na schemacie ogólnym oznaczonym numerem 10)
- 9 – Przekaźnik odkurzacza szyby przedniej

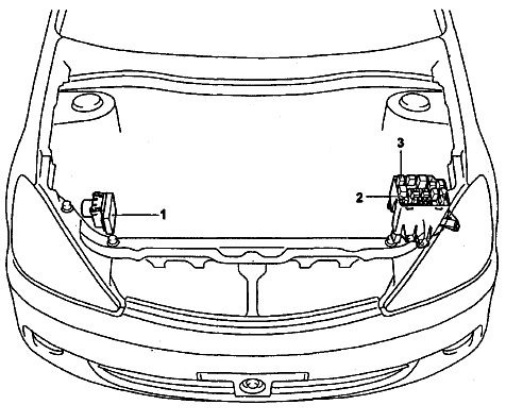

Komora silnika
Lokalizacja
Schemat
Opis
- jednostka hydrauliczna ABS
- skrzynka montażowa bezpieczników i przekaźników w komorze silnika
- skrzynka nr 2 w komorze silnika.
Skrzynka montażowa
Znajduje się po lewej stronie, obok akumulatora.
Zdjęcie poglądowe
Oznaczenia z okładki
Przeznaczenie
| 10A KOPUŁA | System MULTIPLEX |
| lampy oświetlenia wnętrza | |
| zamek centralny (modele od 12.2004) | |
| 10A ECU-B | system ładowania |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1NZ-FE) | |
| elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) | |
| ABS | |
| poduszki powietrzne i napinacze pasów bezpieczeństwa | |
| System MULTIPLEX | |
| centralny zamek | |
| elektryczne szyby | |
| system ostrzegania o lewej stronie stacyjki i wyłączonym oświetleniu | |
| system ostrzegania i zwalniania pasów bezpieczeństwa | |
| zestaw wskaźników, system audio (modele z systemem nawigacji) i system cofania | |
| reflektory | |
| światła przeciwmgielne | |
| wymiary | |
| światła cofania | |
| lampy oświetlenia wnętrza | |
| klimatyzator | |
| 10/15A H-LP LH | reflektory (ksenonowe / nieksenonowe) |
| 10A H-LP LH HI | reflektory ksenonowe |
| 10/15A H-LP RH | reflektory (ksenonowe / nieksenonowe) |
| 10A H-LP RH HI | reflektory ksenonowe |
| 10A TURN-HAZ | kierunkowskazy i światła awaryjne |
| 10A RÓG | sygnał dźwiękowy |
| 15/20A EFI | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1NZ-FE) |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1ZZ-FE) | |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) | |
| elektryczny napęd wentylatora (modele z silnikami 1NZ-FE, 1ZZ-FE) | |
| elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) | |
| 15A – 1AZ-FSE. 20A – modele od 12.2004 r | |
| 15A EFI2 | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) |
| 10/15A ETCS | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele 2WD z silnikiem 1ZZ-FE) | |
| 10A – modele od 12.2004 r | |
| 15А RADIO nr 1 | Kaseta radiowa |
| 25A ABS nr 2 | ABS |
| 30А АМ2 | system uruchamiania |
| 30A CDS | elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) |
| 40А ABS nr 1 | ABS |
| 40A HTR | klimatyzator |
| 30A GŁÓWNY | reflektory |
| 30A RDI | elektryczny napęd wentylatora |
| 120A ALT | system ładowania |
| system uruchamiania | |
| System MULTIPLEX | |
| wymiary | |
| podświetlenie | |
| ogrzewanie tylnej szyby i | |
| grzejnik lusterka | |
| 20A DRZWI | System MULTIPLEX |
| centralny zamek | |
| modele od 12.2004 | |
| 30A DCC | system audio (modele z przygotowaniem audio) |
| modele od 12.2004 |
- R1 – Przekaźnik silnika wentylatora 2
- R2 – Przekaźnik 3 silnika wentylatora
- R3 – Przekaźnik klaksonu
- R4 – Przekaźnik 1 silnik wentylatora
- R5 – Przekaźnik 2 układu wtryskowego
- R6 – Przekaźnik 1 układu wtryskowego
- R7 – Przekaźnik reflektorów
Pudełko nr 2
Schemat
Oznaczenie
- R1 – Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
- R2 – Przekaźnik dysz
- R3 – Przekaźnik rozrusznika
- ST – Bezpiecznik rozrusznika 7,5 A, układ rozruchowy, układ zarządzania silnikiem i automatyczna skrzynia biegów
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
