Nowa rodzina minivanów Toyota Noah i Toyota Voxy została wprowadzona w 2001 roku. Generacja 1 była produkowana w latach 2002, 2003, 2004, 2005, 2006 i 2007. W tej publikacji przedstawimy opis bezpieczników i przekaźników Toyoty Voxy Noah 1 z schematy pudełek i ich lokalizacja. Podświetl bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od przedstawionego, sprawdź dane ze schematami na pokrywie skrzynki.
Contents
Przedział pasażerski

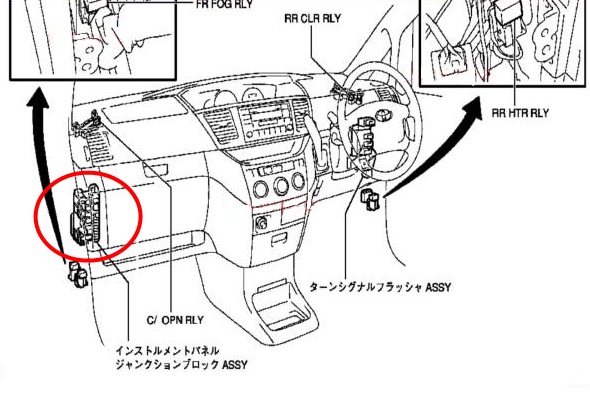

Główna skrzynka bezpieczników i przekaźników w kabinie pasażerskiej znajduje się za schowkiem. Poszczególne elementy mogą znajdować się poza tą bryłą.

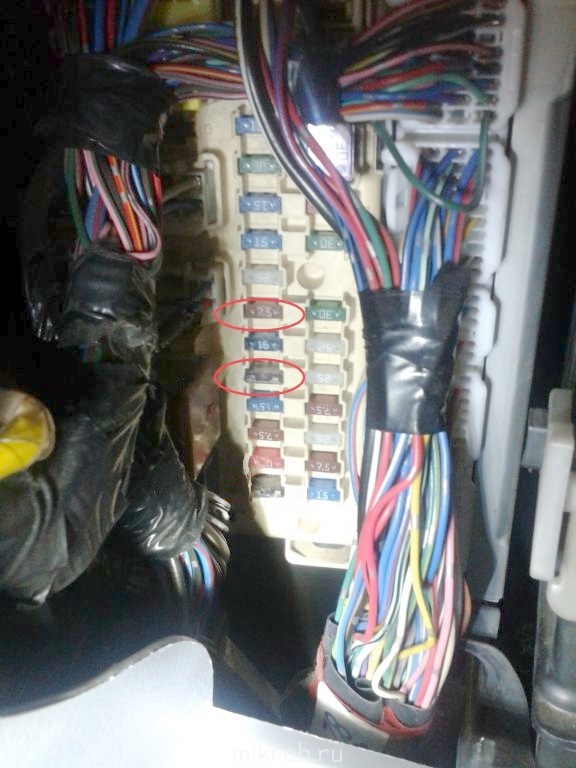

Zdjęcie

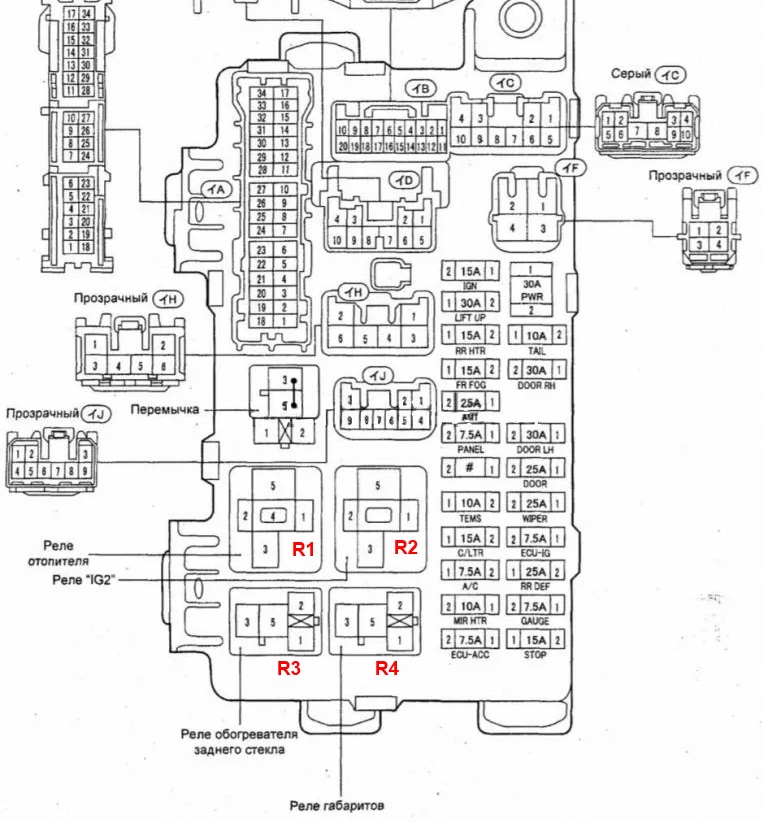

Schemat
Opis
Bezpieczniki
A/S 7,5A
System zarządzania pracą silnika (modele z silnikiem 1AZ-FSE wyprodukowane przed 08.2004)
Ręczny klimatyzator przedni (modele do 08.2004 z klimatyzacją tylną)
Klimatyzacja przednia ze sterowaniem automatycznym (modele do 08.2004 z klimatyzacją tylną)
Klimatyzacja przednia ze sterowaniem automatycznym (modele od 08.2004 z klimatyzacją tylną)
System parkowania Ogrzewana tylna szyba i podgrzewane lusterka
ECU-ACC 7,5A
System MULTIPLEX
Lusterka wsteczne
Centralny
zamek Napęd elektryczny tylnych drzwi
System audio Zegarek
Ręczna
klimatyzacja przednia (modele do 08.2004 z klimatyzacją tylną)
Klimatyzacja przednia sterowana automatycznie (modele do 08.2004 z klimatyzacją tylną)
Klimatyzacja przednia sterowana automatycznie (modele od 08.2004 z klimatyzacją tylną)
Złącze wyposażenia dodatkowego
ECU-IG 7,5A
Układ ładowania
Napęd elektryczny wentylatora (modele z silnikiem 1AZ-FSE)
Układ przeciwblokujący hamulce System
zmiany sztywności zawieszenia System
MULTIPLEX
Centralny zamek (modele od 08.2004)
System audio (modele z systemem MULTIVISION) i tylny wyświetlacz
Ręczna klimatyzacja przednia (modele do 08.2004) z klimatyzacją tylną)
Klimatyzacja przednia ze sterowaniem automatycznym (modele do 08.2004 z klimatyzacją tylną)
Złącze do wyposażenia dodatkowego
MIERNIK 7,5A
Układ przeciwblokujący hamulce (modele 4WD z VSC)
Sygnalizacja włączenia
System MULTIPLEX
Napęd elektryczny podnoszenie szyb
centralny
zamek Elektryczny napęd lewych drzwi przesuwnych
Elektryczny napęd prawych drzwi przesuwnych (modele od 08.2004)
Elektryczny szyberdach
Napęd elektryczny tylnych drzwi
System audio (modele z system MULTIVISION) i wyświetlacz tylny
Reflektory (modele z reflektorami ksenonowymi od 08.2005)
Kierunkowskazy i światła awaryjne
Światła cofania
Lampy wewnętrzne
System parkowania
PANEL 7,5A
System audio (modele z systemem MULTIVISION) i wyświetlacz tylny (modele od 08.2005) Zegarek Światła przeciwmgielne
Podświetlenie System parkowania
MIR HTR 10A
System MULTIPLEX
Podgrzewana tylna szyba i podgrzewane lusterka
OGON 10A
System MULTIPLEX System
ostrzegania o pozostawieniu kluczyka w stacyjce i nie wyłączonym oświetleniu
Wymiary (edytuj)
TEMS 10A
System zmiany sztywności zawieszenia
C/LTR 15A
Zapalniczka
FR Mgła 15A
Światła przeciwmgielne
IGN15A _
Układ zapłonowy (modele z silnikiem 1AZ-FSE)
Układ sterowania silnikiem (modele z silnikiem 1AZ-FSE)
Elektroniczny układ sterowania automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) System
SRS
System immobilizera
RR HTR 15A
Ręczny klimatyzator przedni (modele do 08.2004 z klimatyzacją tylną)
Klimatyzator przedni ze sterowaniem automatycznym (modele do 08.2004 z klimatyzacją tylną)
Klimatyzacja przednia ze sterowaniem automatycznym (modele od 08.2004 z klimatyzacją tylną)
PRZYSTAŃ 15A
Układ sterowania silnikiem (modele z silnikiem 1AZ-FSE)
Elektroniczny układ sterowania automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE)
Układ przeciwblokujący hamulce System
zmiany sztywności zawieszenia
Elektryczny napęd lewych drzwi przesuwnych
Elektryczny napęd prawych drzwi przesuwnych (modele od 08.2004 i później)
Światła stopu
AM1 25 A
DRZWI 25A
System MULTIPLEX
centralny zamek
System ostrzegający o pozostawieniu kluczyka w stacyjce i nie wyłączonym oświetleniu
Lampek wewnętrznych
RR DEF 25A
Ogrzewana tylna szyba i podgrzewane lusterka
WYCIERACZKA 25A
Wycieraczka i spryskiwacz
przedniej szyby Wycieraczka i spryskiwacz tylnej szyby
DRZWI LEWE 30A
Podnośniki do szyb z napędem elektrycznym
DRZWI PRAWE 30A
Podnośniki do szyb z napędem elektrycznym
PWR 30A
System inwestycyjny zamykania drzwi przesuwnych (EASY CLOSE)
Elektryczny napęd lewych drzwi przesuwnych
Elektryczny napęd prawych drzwi przesuwnych (modele od 08.2004 r.)
Elektryczny szyberdach
Przekaźnik
- Nagrzewnica R1 (HTR)
- R2 Zapłon (IG2)
- R3 Ogrzewana tylna szyba (RR DEF)
- Światła boczne R4 (TYLNE)
Komora silnika

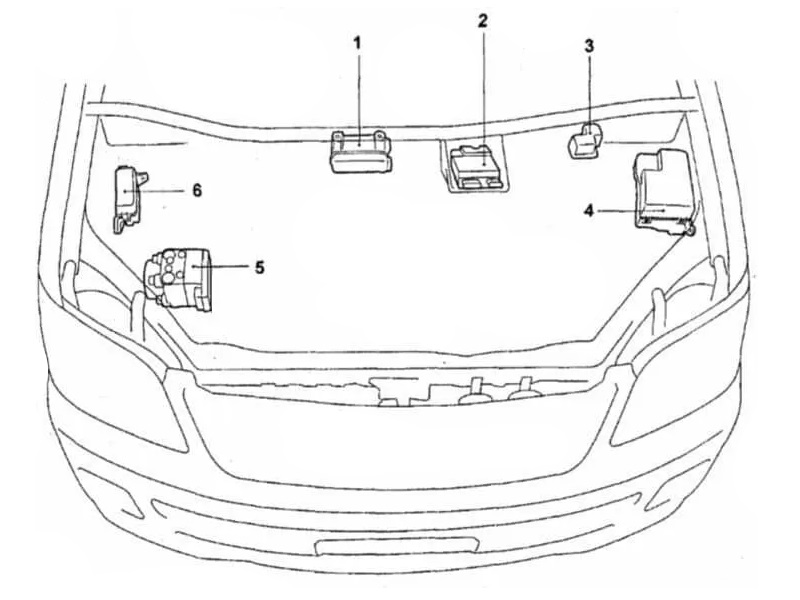

Lokalizacja
Opis
- skrzynka przekaźników komory silnika nr 2 (przekaźnik nagrzewnicy)
- wzmacniacz wtryskiwaczy
- blok montażowy w komorze silnika
- przekaźnik i skrzynka bezpieczników nr 5
- modulator ciśnienia
- skrzynka przekaźników komory silnika nr 3 (jednostka ABS)
Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika, pod osłoną zabezpieczającą.
Schemat
Oznaczenie
| 1 | 30A DCC – Bezpieczniki „ECU-B”, „DOME”, „RAD NO.1” |
| 2 | 15A IG2 — benzyna: elektryczne wentylatory chłodzące, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji |
| 30A FUEL HTR – Diesel: Podgrzewacz paliwa | |
| 3 | Klakson 10A – sygnał |
| 4 | 10A HAZ – Kierunkowskaz i lampka ostrzegawcza |
| 5 | 15A EFI – wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ klimatyzacji, elektryczne wentylatory chłodzące |
| 6 | 10A ETCS – (do 10.2003): Elektroniczny system sterowania przepustnicą. |
| 10A ETCS – Elektroniczny układ sterowania przepustnicą. | |
| 15A A/F – (od 10.2003): Czujnik stosunku powietrza do paliwa. | |
| 7 | 7,5A OBD – System diagnostyki pokładowej |
| 8 | 7,5A ALT-S – układ ładowania |
| 15A FR DEF – (od 10.2003): Odszraniacz wycieraczek. | |
| 9 | 50A GŁÓWNY – Przekaźnik „HEAD” (bezpieczniki „HEAD LH LWR”, „HEAD RH LWR”, „HEAD LH UPR”, „HEAD RH UPR”) |
| 10 | 30A AM2 – Wyłącznik zapłonu |
| 11 | 30A RR CLR – Klimatyzacja tylna |
| 12 | 30A HEAD LP CLN – Środek do czyszczenia reflektorów |
| Gniazdo 15A | |
| 13 | 7,5A RR FOG – Tylna lampa przeciwmgłowa |
| 14 | 40/50A ABS NR 1 -ABS, VSC |
| 15 | 30/40 ABS NR 2 – ABS, VSC |
| 16 | 30A CDS – Benzyna: Elektryczne wentylatory chłodzące |
| 40A CDS – Diesel: Elektryczne wentylatory chłodzące | |
| 17 | 30A RDI – Benzyna: Elektryczne wentylatory chłodzące |
| 40A RDI – Diesel: Elektryczne wentylatory chłodzące | |
| 18 | 50A HTR – Klimatyzacja/ogrzewanie |
| 19 | 140A ALT – Przekaźnik „RR DEF” (bezpieczniki „RR DEF”, „MIR HTR”), przekaźnik „TAIL” (bezpieczniki „TAIL”, „PANEL”), przekaźnik „IG1” („ECU-IG”, „GAUGE”, „HTR”, Bezpieczniki „SEAT HTR”, „SRS-IG”, „WIPER”), „PWR”, „RR HTR”, „DOOR”, „DRZWI NR 2”, „FR FOG”, „PWR OUTLET” , „STOP”, „AM1” bezpieczniki |
| 20 | 15A HEAD RH UPR – Reflektor prawy (światła drogowe), zestaw wskaźników |
| 21 | 15А HEAD LH UPR – Reflektor lewy (światła drogowe) |
| 22 | 15A HEAD RH LWR – Reflektor lewy (światła mijania), poziomowanie reflektorów |
| 23 | 15А HEAD LH LWR – Reflektor prawy (światła mijania) |
| 24 | 15А RAD NO.1 – System audio |
| 25 | 7,5A ECU-B – Układ ładowania, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, ABS, elektroniczne zawieszenie TOYOTA z modulacją elektroniczną, elektrycznie sterowany zamek drzwi, elektrycznie sterowane szyby, przypomnienie o kluczyku i przypomnienie o świetle, ostrzeżenie o zapięciu pasów bezpieczeństwa, system audio, zegar, zestaw wskaźników, reflektor, system automatycznego sterowania oświetleniem, światła przeciwmgielne, światła tylne, światła pozycyjne, oświetlenie wnętrza, system wspomagania parkowania TOYOTA, system klimatyzacji, podgrzewana tylna szyba |
| 26 | 7.5A DOME – Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie stóp, oświetlenie drzwi, oświetlenie bagażnika, oświetlenie toaletki |
| Przekaźnik | |
| R1 | Reflektory (GŁOWA) |
| R2 | (OPORNIK) |
| (od 10.2003): FR DEF | |
| R3 | Benzyna: Zapłon (IG2) |
| Diesel: Podgrzewacz paliwa (FUEL HTR) | |
| R4 | Sygnał / klakson |
| R5 | Wentylator układu chłodzenia (FAN nr 2) |
| R6 | Wentylator układu chłodzenia (FAN nr 1) |
| R7 | Wentylator chłodzący (FAN nr 3) |
| R8 | Jednostka sterująca silnika (EFI) |
