Toyota Camry Vista Sv40 bezpieczniki i przekaźniki

Toyota Camry Vista Sv40 reprezentuje 4 generację modelu, który był produkowany w latach 1994, 1995, 1996, 1997 i 1998. W tym materiale przedstawimy opis bezpieczników i przekaźników Toyoty Vista sv40 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik zapalniczki.

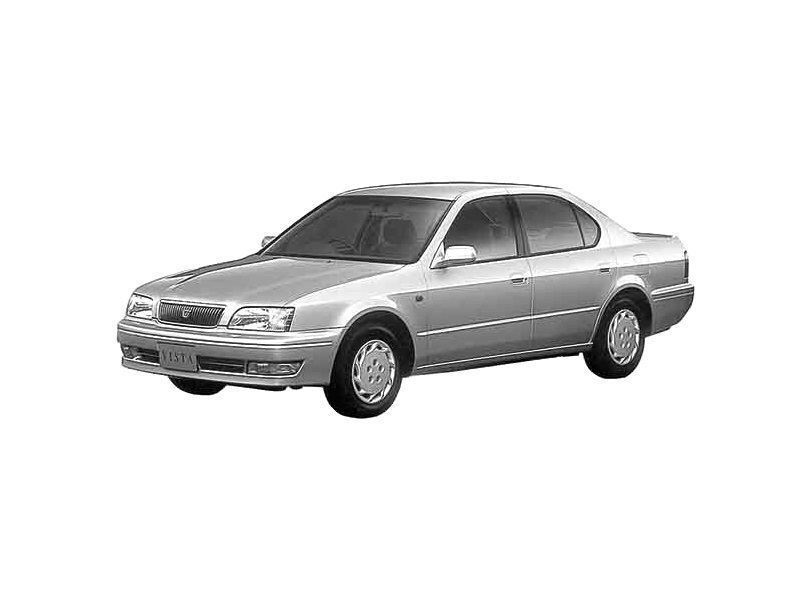

Toyota Camry Vista Sv40

Przedział pasażerski

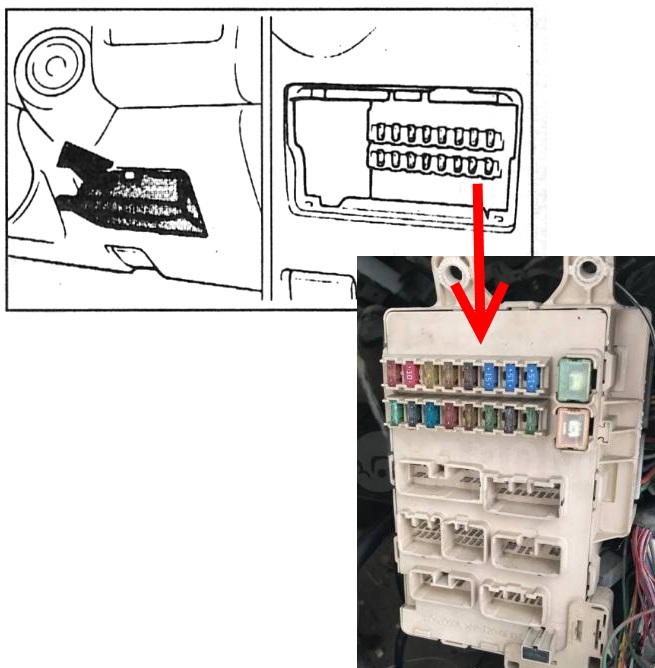

Skrzynka bezpieczników znajduje się pod panelem, za pokrywą ochronną.

Lokalizacja

Schemat

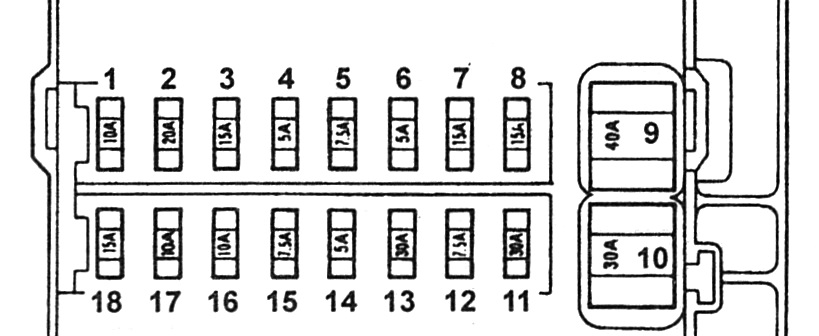

Diagram

Opis

  1. Przyrządy MIERNIKOWE 10A
  2. WYCIERACZKA Wycieraczki i spryskiwacze 25A
  3. Zapalniczka CIG 15A
  4. Zwiększenie biegu jałowego XX 5A
  5. ROZRUSZNIK Rozrusznik 7,5A
  6. IGN Zapłon 5A
  7. Mgła Światła przeciwmgielne 15A
  8. STOP Sygnały stopu 15A
  9. AM1 Stacyjka 1 obwód 40A
  10. MOC Okna, włazy 30A
  11. DRZWI Zamek centralny 30A
  12. Wymiary OGONA 7,5A
  13. DEF Ogrzewana tylna szyba 30A
  14. PANEL Zestaw wskaźników 5A
  15. RADIO nr 2 Radio 15A
  16. KRĘT Kierunkowskazy 10A
  17. Grzejnik HTR 10A
  18. ELEKTRONICZNY IG Zapłon 15A

Za zapalniczkę odpowiada bezpiecznik nr 3, 15A.

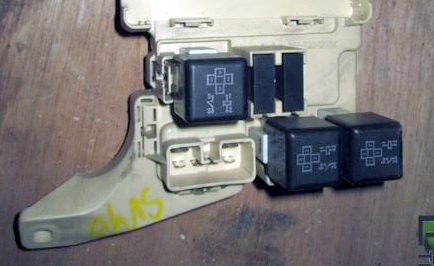

Niektóre przekaźniki są przymocowane z tyłu urządzenia.

Zdjęcie poglądowe

Zdjęcie

Schemat

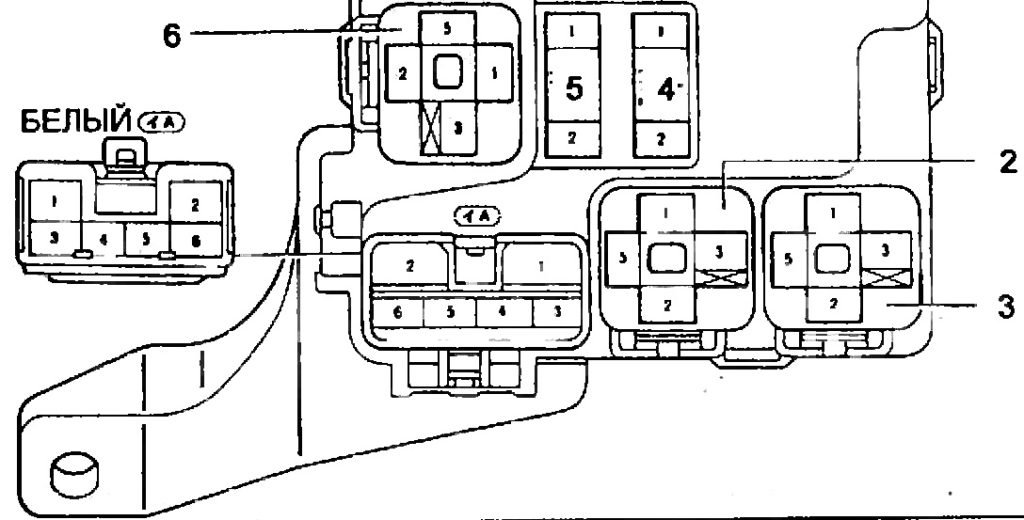

Schemat skrzynki przekaźników

Przeznaczenie

  1. Zintegrowany przekaźnik
  2. Przekaźnik tylnej klapy
  3. Przekaźnik podgrzewanej szyby tylnej
  4. Filtr RFI
  5. Filtr RFI
  6. Główny przekaźnik mocy

Komora silnika

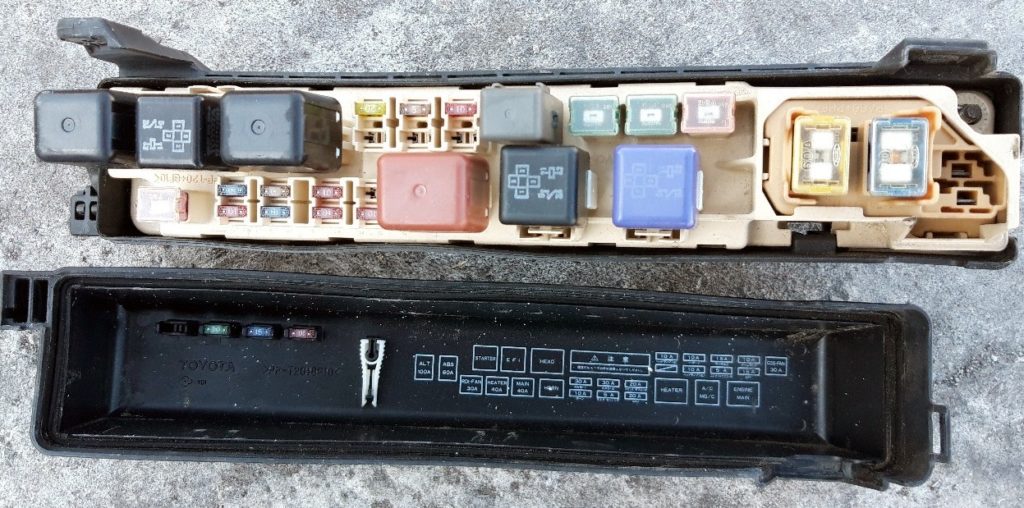

Skrzynka bezpieczników i przekaźników

Znajduje się po lewej stronie komory silnika.

Zdjęcie 2

Schemat

Schemat 1

Przeznaczenie

  1. WENTYLATOR CDS Wentylator skraplacza (4S-FE, 3S-FE) 30A
  2. KOPUŁA Oświetlenie wewnętrzne 10A
  3. Układ wtryskowy EFI 15A
  4. RADIO nr 1 Magnetofon radiowy 15A
  5. Sterowanie lusterkami ECU-B, zdalna blokada 5A
  6. Alarm zagrożenia 10A
  7. HEAD RH Prawy reflektor 10A
  8. HEAD LH Lewy reflektor 10A
  9. TRC Kontrola trakcji 7,5A
  10. DEICER Odladzacz 20A
  11. AM nr 2 Obwód stacyjki nr 2 20 A
  12. System 4WS nr 2 4WS 30A
  13. Obwód generatora ALT-S 5A
  14. System 4WS nr 1 4WS 30A
  15. Brzęczyk rogowy 10A
  16. GŁÓWNA Główna wkładka bezpiecznikowa 40A
  17. Grzejnik HTR 40A
  18. RAD FAN Wentylator chłodnicy 30A
  19. ABS – 60A
  20. Generator ALT 100A
  • LAMPA GŁÓWNA Przekaźnik reflektora
  • B EFI Przekaźnik pompy paliwa (4S-FE, 3S-FE)
  • C ROZRUSZNIK Przekaźnik rozrusznika
  • D HORN Przekaźnik sygnału
  • E HEATER Przekaźnik nagrzewnicy
  • F MAG.CLUTCH Przekaźnik elektromagnetycznego sprzęgła sprężarki
  • G SILNIK GŁÓWNY Przekaźnik główny silnika (4S-FE, 3S-FE)

Skrzynki przekaźników

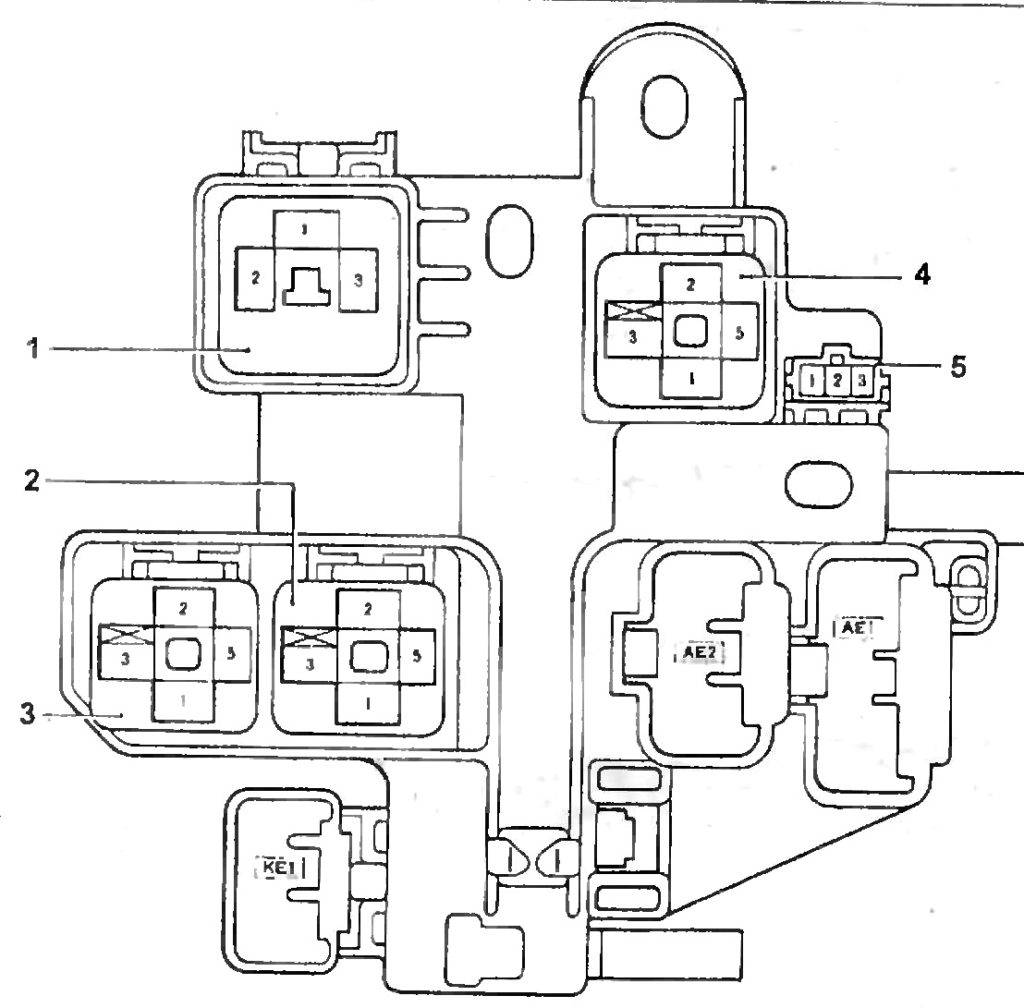

Pudełko 1 (prawa strona komory silnika)

Ramka 1

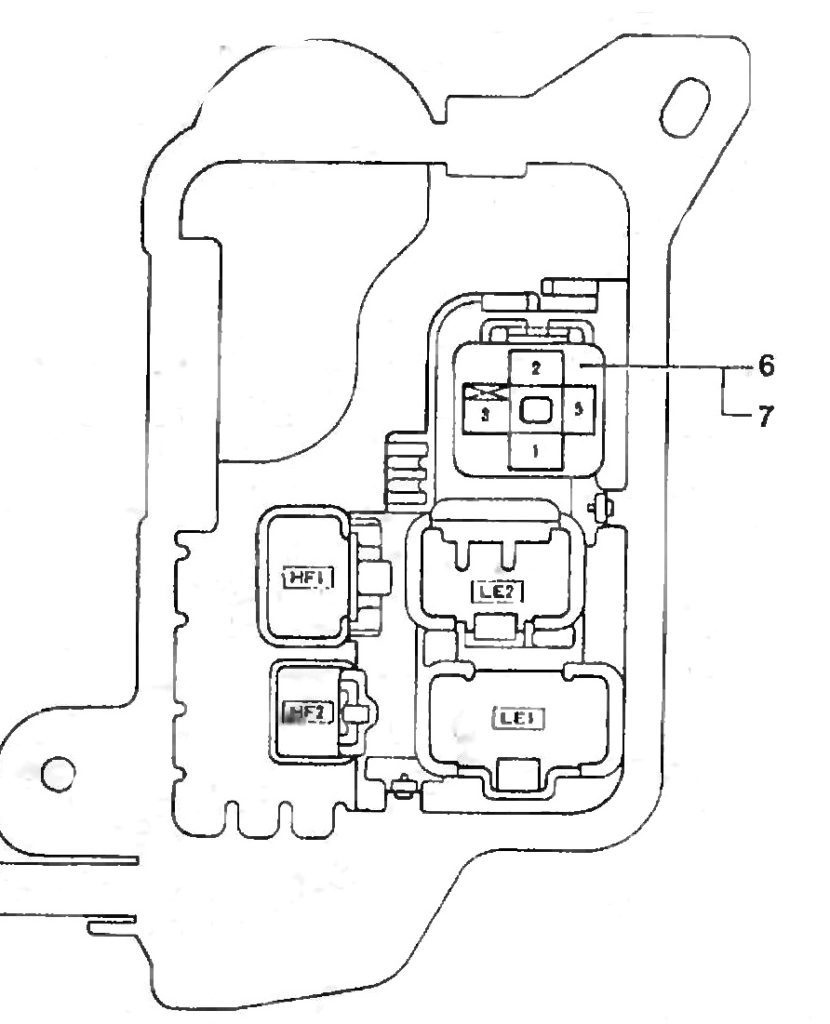

Pudełko 2 (lewa strona komory silnika)

Ramka 2

Oznaczenie

  1. Przekaźnik przerywacza kierunkowskazów
  2. Przekaźnik przeciwoblodzeniowy
  3. Przekaźnik świateł przeciwmgłowych
  4. Przekaźnik świateł skrętu
  5. Dioda przekaźnika lamp oświetleniowych podczas skręcania
  6. Przekaźnik pompy paliwa
  7. Przekaźnik zwiększania prędkości biegu jałowego po włączeniu ogrzewania

Pudełko  3 (lewa strona komory silnika)

Ramka 5

Skrzynia ABS (prawa strona komory silnika)

Skrzynka przekaźników

Opis

  1. Przekaźnik wentylatora chłodnicy
  2. Przekaźnik wentylatora chłodnicy
  3. Przekaźnik wentylatora chłodnicy
  4. Przekaźnik elektrozaworów ABS
  5. Przekaźnik napędu ABS



Jest coś do dodania do materiału – piszcie w komentarzach.
