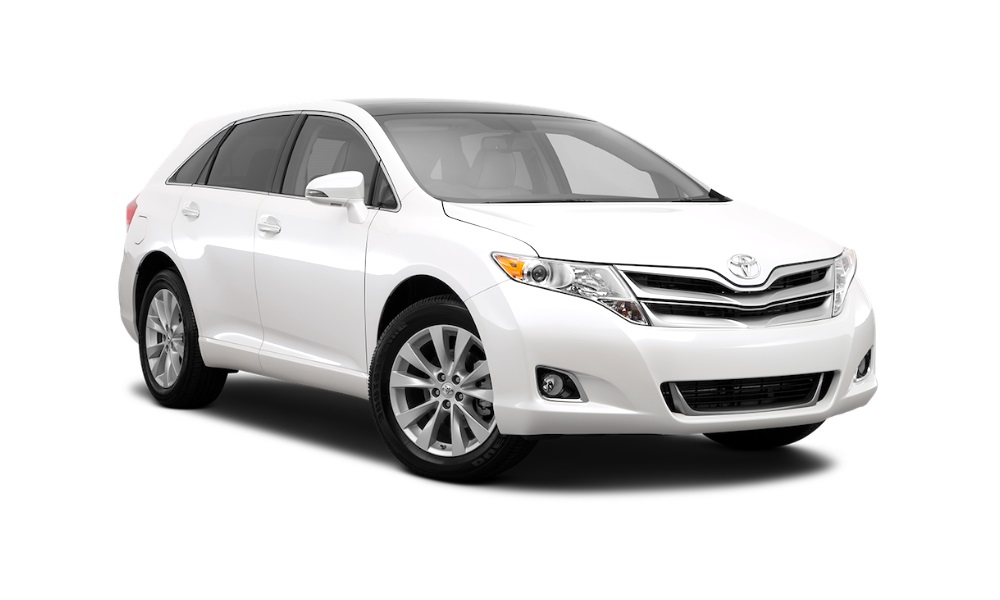

Pierwsza generacja Toyoty Venza była produkowana w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017. W tym czasie model przeszedł zmianę stylizacji . W tej publikacji znajdziesz informacje o lokalizacji elektronicznych sterowników sterujących, opis bezpieczników i przekaźników Toyota Venza wraz ze schematami skrzynek oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Sprawdź przeznaczenie bezpieczników i przekaźników na podstawie schematów na pokrywie skrzynki.
Contents

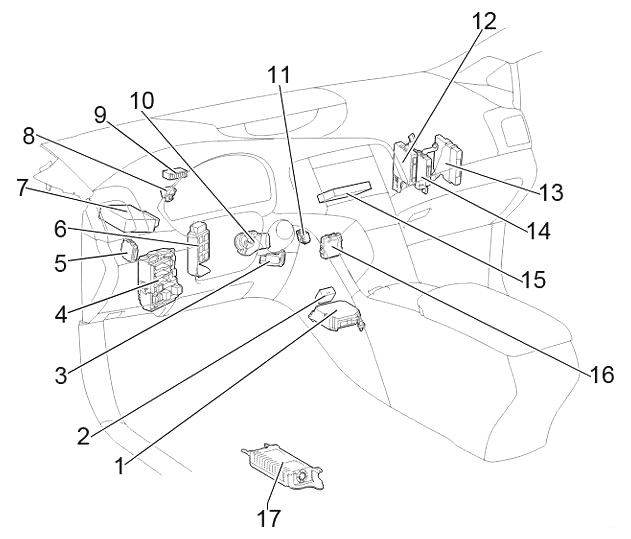

Przedział pasażerski
Lokalizacja
Rysunek poglądowy
Opis
- Zespół poduszki powietrznej
- Jednostka sterująca wybieraka biegów
- Kluczowy wzmacniacz transpondera
- Skrzynka bezpieczników/korpus ECM
- Jednostka sterująca zasięgiem reflektorów
- Skrzynka przekaźników
- Jednostka sterująca wspomaganiem układu kierowniczego
- Przekaźnik kierunkowskazów
- Złącze dystrybucyjne
- Siłownik blokady kierownicy
- Złącze dystrybucyjne
- Wzmacniacz klimatyzacji
- Jednostka sterująca silnika
- Jednostka sterująca napędem na wszystkie koła
- Moduł rozszerzeń
- Aktywna jednostka sterująca oświetleniem
- Wzmacniacz dźwięku
Skrzynka bezpiecznikowa

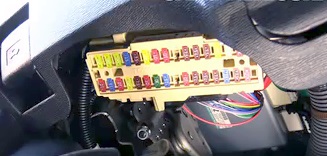

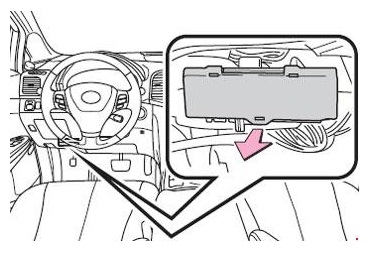

Znajduje się pod deską rozdzielczą za osłoną ochronną.
Zdjęcie

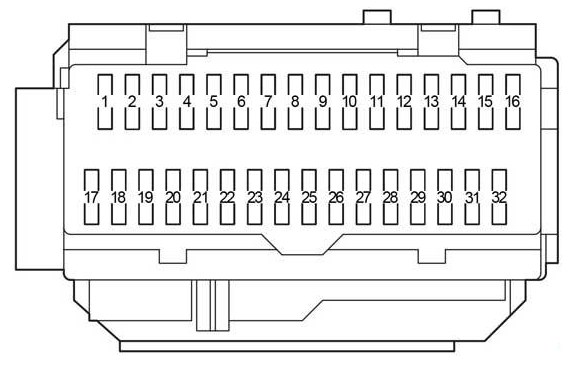

Schemat
Przeznaczenie
| 1 | DRZWI 25A RR – 2008-2009: Elektryczne szyby |
| DRZWI 20A RR – 2010-2017: Elektryczne szyby | |
| 2 | DRZWI 25A RL – 2008-2009: Elektryczne szyby |
| DRZWI 20A RL – 2010-2017: Elektryczne szyby | |
| 3 | DRZWI 25A FR – 2008-2009: Elektryczne szyby |
| 20A FR DRZWI – 2010-2017: Elektryczne szyby | |
| 4 | 15A Mgła – Światła przeciwmgielne |
| 5 | 7,5A OBD – System diagnostyki pokładowej |
| 6 | 25A FL DOOR – 2008-2009: Elektryczne szyby |
| 20A FL DOOR – 2010-2017: Elektryczne szyby | |
| 7 | 10A STOP – Światła stopu, system kontroli stabilności pojazdu |
| 8 | 10A RR FOG – Tylne światło przeciwmgłowe |
| 9 | – |
| 10 | 7,5A AM1 – Układ rozruchowy |
| 11 | 7,5A ECU-B NO.2 – Czujnik skrętu, klimatyzacja, elektrycznie sterowane szyby |
| 12 | 7,5A 4WD – Aktywna kontrola momentu obrotowego 4WD |
| 13 | 20A SEAT HTR – Podgrzewane siedzenia |
| 14 | 25A S / DACH – Właz |
| 15 | 10A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej |
| 16 | PANEL 5A – Sygnały ostrzegawcze, system audio, zegar, sterowanie oświetleniem deski rozdzielczej, oświetlenie schowka podręcznego, oświetlenie schowków w konsoli, przełączniki na kierownicy, podgrzewane zewnętrzne lusterka wsteczne, podgrzewane siedzenia, system kontroli stabilności |
| 17 | 10A ECU IG NO.1 – System danych multipleksowych, szyberdach, elektrycznie sterowana klapa tylna, podgrzewacze siedzeń, aktywna kontrola momentu obrotowego 4WD, audio |
| 18 | 15A RR PODKŁADKA – Spryskiwacz szyby tylnej |
| 19 | 10A A/C NR 2 – Układ klimatyzacji |
| 20 | 20A FR PODKŁADKA – Spryskiwacz szyby przedniej |
| 21 | 7,5A ECU IG NO.2 – System kontroli stabilności, system automatycznej regulacji wysokości reflektorów, czujnik odchylenia i przeciążenia, czujnik skrętu, system blokady zmiany biegów, automatyczna skrzynia biegów, elektryczne wspomaganie kierownicy |
| 22 | 10A WSKAŹNIK NR 1 – System nawigacji, światła cofania, układ ładowania, sygnały awaryjne, wyświetlacz wielofunkcyjny |
| 23 | 30A FR WIPER – Wycieraczki przedniej szyby |
| 24 | 15A RR WYCIERACZKA – Środek do czyszczenia tylnej szyby |
| 25 | – |
| 26 | 10A IGN – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, układ blokady kierownicy, inteligentny system wsiadania i uruchamiania, system poduszek powietrznych SRS |
| 27 | 7,5A MIERNIK NR 2 – Przyrządy i wskaźniki, wyświetlacz wielofunkcyjny, system multipleksowej transmisji danych |
| 28 | 7,5A ECU-ACC – Lusterka zewnętrzne |
| 29 | 7,5A SHIFT LOCK – System blokady zmiany biegów |
| 30 | 15A PWR GNIAZDO NR 1 – Gniazda elektryczne |
| 31 | 7,5A RADIO NR 2 – System audio |
| 32 | 10A MIR HTR – Podgrzewane zewnętrzne lusterka wsteczne |
Za działanie zapalniczki odpowiada bezpiecznik nr 30 przy 15A.
Dodatkowe elementy można przymocować z boku urządzenia.
Schemat
Oznaczenie
| 1 | 30A P / SEAT – Fotele elektrycznie sterowane |
| 2 | – |
| R1 | Światła przeciwmgielne |
| R2 | Światło boczne |
| R3 | Przekaźnik pomocniczy (ACC) |
| R4 | – |
| R5 | Zapłon (IG1) |

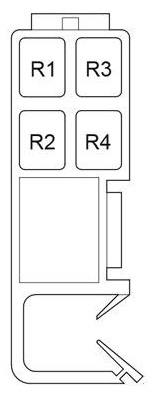

Skrzynka przekaźników
Schemat
Opis
- R1 Oświetlenie wewnętrzne (DOME CUT)
- R2 Tylne światło przeciwmgłowe (RR FOG)
- R3 –
- R4 Zapłon (IG1 NR 2)

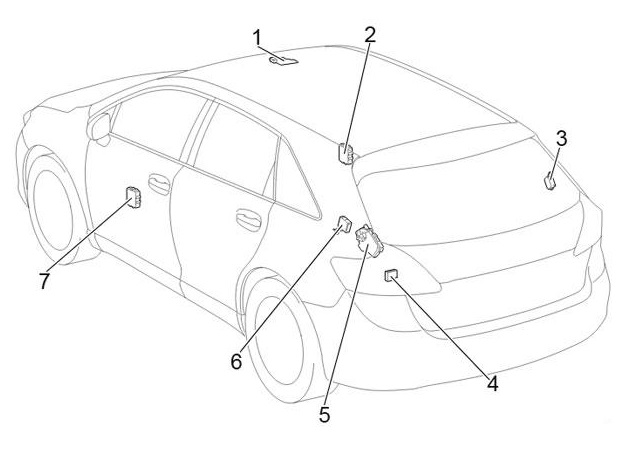

Dodatkowe elementy
Schemat
Przeznaczenie
- Jednostka sterująca szyberdachem
- Sterownik prawego lusterka
- Odbiornik centralnego zamka
- Złącze dystrybucyjne
- Jednostka sterująca klapą tylną
- Jednostka sterująca nadwozia (w przypadku braku elektrycznie sterowanej klapy tylnej)
- Jednostka sterująca lewym lusterkiem

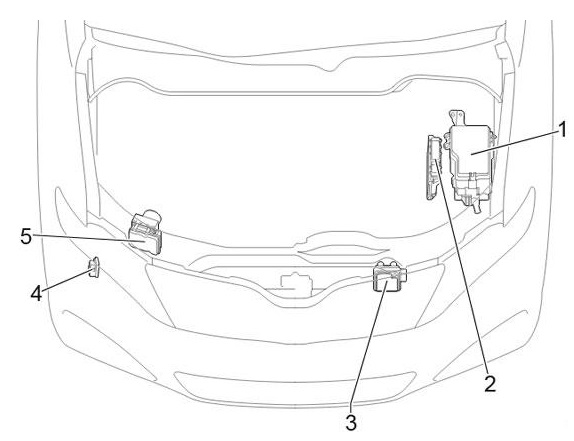

Komora silnika
Lokalizacja
Rysunek poglądowy
Oznaczenie
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca silnika
- Jednostka sterująca skrzynią biegów
- Przekaźnik wycieraczek reflektorów
- Siłownik hamulca
Skrzynka bezpieczników i przekaźników

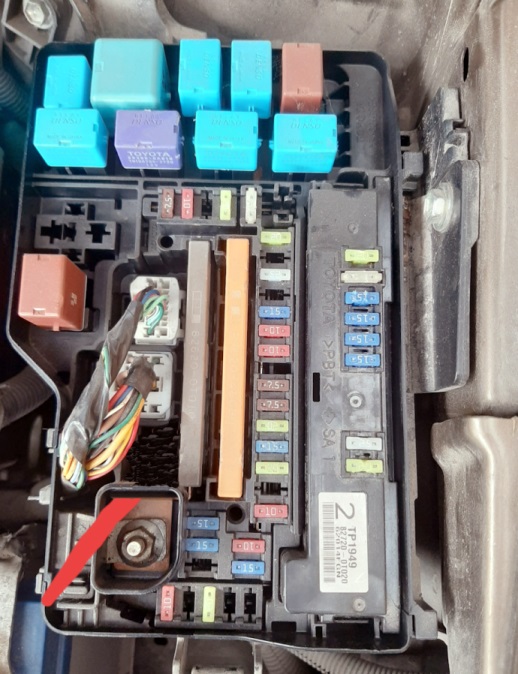

Znajduje się po lewej stronie komory silnika, obok akumulatora.

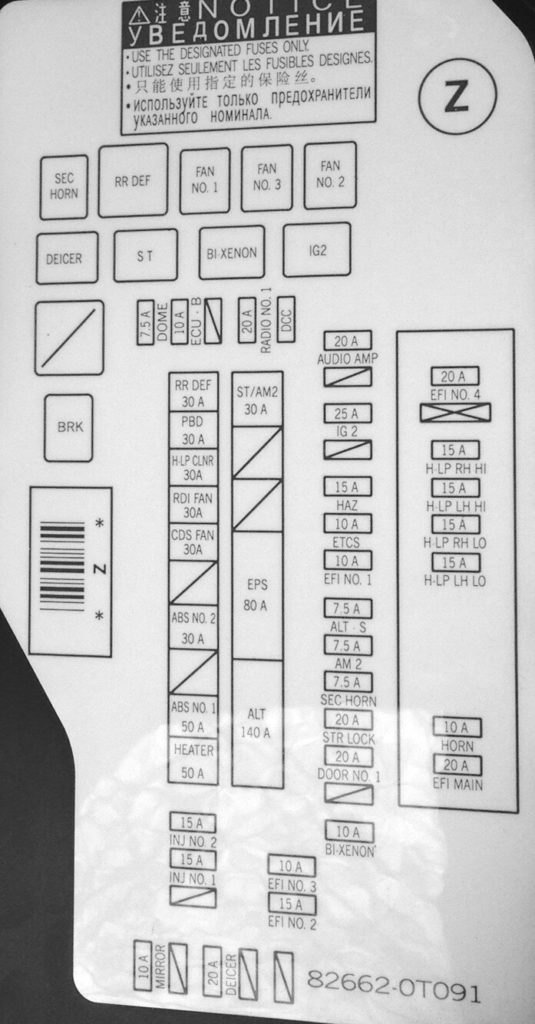

Schemat z okładki pudełka

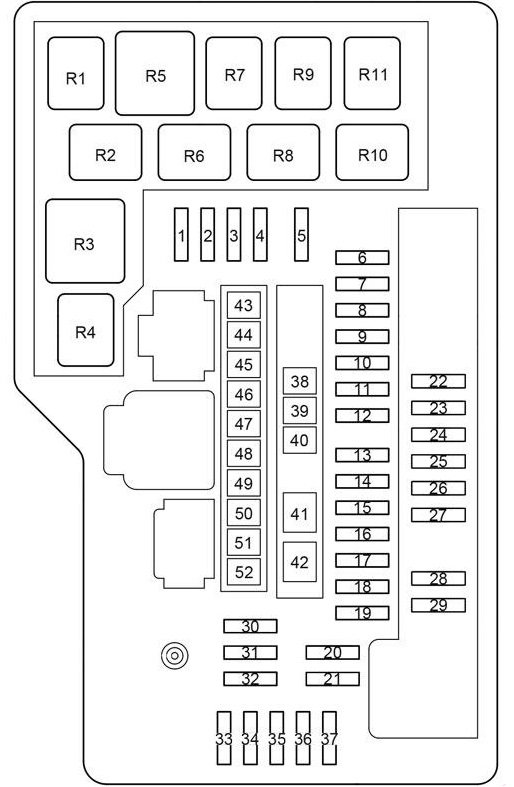

Schemat
Opis
| 1 | 7,5 A DOME – Oświetlenie osobiste/wewnętrzne, indywidualne oświetlenie lusterek, oświetlenie włącznika silnika, oświetlenie progów drzwi, elektryczna pokrywa bagażnika, przyrządy i kierunkowskazy |
| 2 | 10A ECU-B – Przyrządy i wskaźniki, zegar, system audio, ECU nadwozia, bezprzewodowy system sterowania, inteligentny system wsiadania i uruchamiania, elektryczna klapa tylna |
| 3 | 10A RSE – 2008-2012: System rozrywki dla tylnych siedzeń |
| 4 | 15A RADIO NR 1 – 2008-2010: System audio, system nawigacji |
| 20A RADIO NR 1 – 2011-2017: System audio, system nawigacji | |
| 5 | DCC |
| 6 | 25A RADIO NR 3 – 2008-2012: System audio |
| 20A WZMACNIACZ AUDIO – 2013-2017: System audio | |
| 7 | – |
| 8 | 25A IG2 – Układ poduszek powietrznych SRS, bezpieczniki: “INJ NO.1”, “INJ NO.2” |
| 9 | – |
| 10 | 15A HAZ – 2008-2012: Kierunkowskazy |
| 15A TURN-HAZ – 2013-2017: Kierunkowskazy | |
| 11 | 10A ETCS – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania przepustnicą |
| 12 | 10A EFI NO.1 – Inteligentny system wjazdu i rozruchu, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, automatyczna skrzynia biegów |
| 13 | 7,5A ALT-S – Układ ładowania |
| 14 | 7,5A AM2 – Multipleksowy układ transmisji danych, układ rozruchowy |
| 15 | 7,5A SEC-HORN – System antykradzieżowy |
| 16 | 20A STR LOCK – Układ blokady kierownicy |
| 17 | 20A DRZWI NR 1 – System zamka drzwi |
| 18 | – |
| 19 | 10A BI-XENON – 2013-2017: Reflektory wyładowcze (sterowanie światłami drogowymi) |
| 20 | 10A EFI NR 3 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 21 | 15A EFI NR 2 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 22 | 20A EFI NR 4 – 1AR-FE: Czujnik stosunku powietrza do paliwa |
| 25A EFI GŁÓWNY – 2GR-FE: Bezpieczniki: „EFI NR 2”, „EFI NR 3” | |
| 23 | – |
| 24 | 15A H-LP RH HI – Reflektor prawy (światła drogowe) |
| 25 | 15A H-LP LH HI – Reflektor lewy (światła drogowe) |
| 26 | 15A H-LP RH LO – Reflektor prawy (światła mijania) |
| 27 | 15A H-LP LH LO – Reflektor lewy (światła mijania) |
| 28 | Klakson 10A – Sygnał dźwiękowy |
| 29 | 20A EFI GŁÓWNY – 1AR-FE: Bezpieczniki: „EFI NR 2”, „EFI NR 3” |
| 20A A/F – 2GR-FE: Czujnik proporcji paliwa i powietrza | |
| 30 | 15A INJ NR 2 – Układ zapłonowy |
| 31 | 15A INJ NR 1 – Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 32 | – |
| 33 | 15A AC 115V – 2008-2012: Gniazdo |
| 10A MIRROR – 2013-2017: Lusterka zewnętrzne (pamięć pozycji kierowcy) | |
| 34 | – |
| 35 | 20A DEICER – Ogrzewana powierzchnia piór wycieraczek szyby przedniej |
| 36 | – |
| 37 | – |
| 38 | 30A ST/AM2 – Układ rozruchowy |
| 39 | – |
| 40 | – |
| 41 | 80A EPS – Elektryczne wspomaganie kierownicy |
| 42 | 120A ALT – Układ ładowania, bezpieczniki: “HEATER”, “ABS NO.1”, “FAN MAIN”, “ABS NO.2”, “PBD”, “RR DEF”, “MIR HTR”, “DEICER” |
| 140A ALT – Układ ładowania, bezpieczniki: “HEATER”, “ABS NO.1”, “FAN MAIN”, “ABS NO.2”, “PBD”, “RR DEF”, “MIR HTR”, “DEICER” | |
| 43 | 30A RR DEF – Ogrzewana tylna szyba |
| 44 | 30A PBD – 2008-2012: Elektryczne drzwi przedziału bagażowego |
| 30A LG / CLOSER – 2013-2017: Elektryczne drzwi bagażnika | |
| 45 | 30A H-LP CLNR – Środek do czyszczenia reflektorów |
| GŁÓWNY WENTYLATOR 40A – 2GR-FE: Elektryczny wentylator chłodzący | |
| 46 | WENTYLATOR RDI 30A – 1AR-FE: Elektryczny wentylator chłodzący |
| 47 | WENTYLATOR CDS 30A – 1AR-FE: Elektryczny wentylator chłodzący |
| 48 | – |
| 49 | 30A ABS NR 2 – Układ przeciwblokujący, układ kontroli stabilności |
| 50 | GŁÓWNY WENTYLATOR 50A – 2GR-FE: Elektryczny wentylator chłodzący |
| 51 | 50A ABS NR 1 – Układ przeciwblokujący, układ kontroli stabilności |
| 52 | OGRZEWANIE 50A – Układ klimatyzacji |
| Przekaźnik | |
| R1 | System antykradzieżowy (SEC HORN) |
| R2 | Ogrzewana powierzchnia piór wycieraczek szyby przedniej (DEICER) |
| R3 | – |
| R4 | Światło hamowania (BRK) |
| R5 | Ogrzewana tylna szyba (RR DEF) |
| R6 | Rozrusznik (ST) |
| R7 | Elektryczny wentylator chłodzący (WENTYLATOR NR 1) |
| R8 | Reflektory wyładowcze gazowe (BI-XENON) |
| R9 | Elektryczny wentylator chłodzący (WENTYLATOR NR 3) |
| R10 | Elektryczny wentylator chłodzący (WENTYLATOR NR 2) |
| R11 | Zapłon (IG2) |
Jeśli masz coś do dodania – napisz w komentarzach.
