Toyota Raum 1G bezpieczniki i przekaźniki

Pierwsza generacja Toyoty Raum była produkowana w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003. W tym artykule pokażemy lokalizacje elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyoty Raum z schematami skrzynek. Podświetl bezpiecznik zapalniczki.

Rama Toyoty

Rozmieszczenie skrzynek może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia.

Przedział pasażerski

Lokalizacja

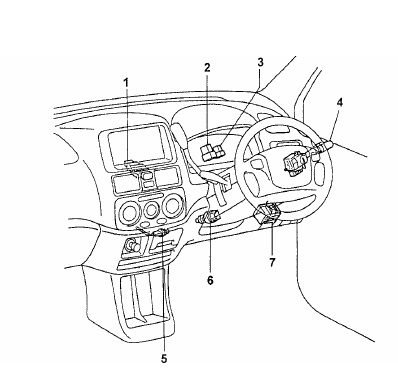

Ogólna lokalizacja skrzynek w kabinie

Lokalizacja 0

Opis

  1. wyłącznik alarmowy
  2. przekaźnik przerywacza kierunkowskazów
  3. przekaźnik wielkości
  4. przełącznik kombinowany
  5. lampa podświetlająca
  6. włącznik świateł hamowania,
  7. skrzynka bezpieczników po stronie kierowcy

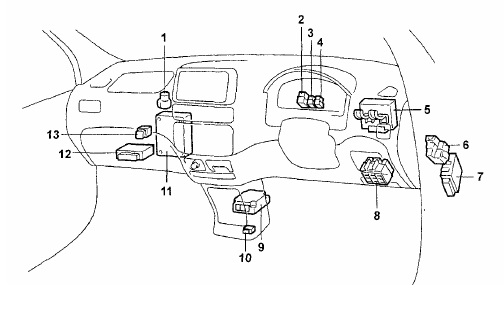

Lokalizacja



Przeznaczenie

  1. przekaźnik „ROZGRZEWKA”
  2. przekaźnik przerywacza kierunkowskazów
  3. przekaźnik wielkości
  4. przekaźnik ogrzewania tylnej szyby
  5. Elektroniczna jednostka sterująca ABS (do 08.1998)
  6. blok przekaźnika mocy
  7. przekaźnik sterujący zamkiem drzwi
  8. skrzynka bezpieczników po stronie kierowcy
  9. elektroniczna jednostka sterująca SRS
  10. czujnik opóźnienia
  11. elektroniczna jednostka sterująca silnikiem
  12. wzmacniacz klimatyzacji
  13. przekaźnik pompy paliwa

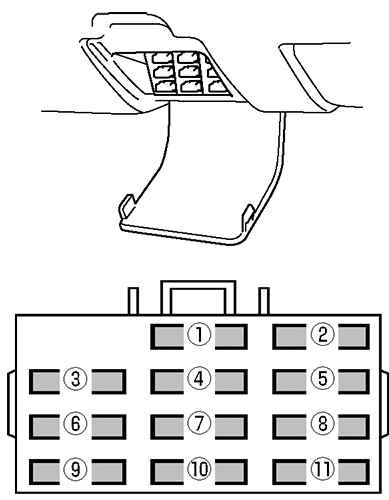

Skrzynka bezpiecznikowa

Znajduje się na dole deski rozdzielczej.

diagram

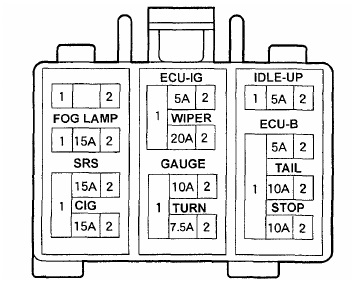

Schemat

Schemat 1

Oznaczenie

15A ECU-IG – Układ przeciwblokujący (ABS), układ blokady zmiany biegów
25A IDLE-UP – Elektroniczna jednostka sterująca silnikiem
315A Mgła – Światła przeciwmgielne
420A WYCIERACZKA – Wycieraczki i spryskiwacze
55A ECU-B – Układ poduszek powietrznych (SRS)
615A SRS – Układ poduszek powietrznych (SRS)
7MIERNIK 10A – Zestaw wskaźników
810A TAIL – Wymiary z przodu i z tyłu, oświetlenie tablicy rejestracyjnej
915A CIG – Zapalniczka samochodowa , wyświetlacz wielofunkcyjny
107,5A KRĘT – Kierunkowskazy
1110A STOP – Światła stopu

Za zapalniczkę odpowiada bezpiecznik nr 9, 15A.

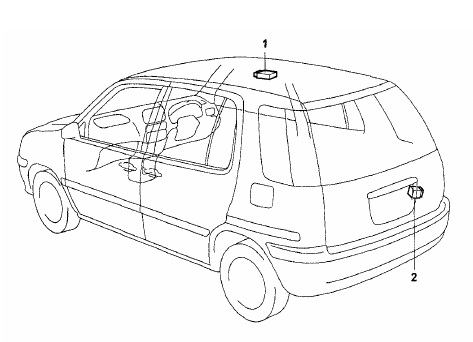

Dodatkowe elementy

Schemat

dodatkowe elementy

Opis

  1. główny przekaźnik sterujący szyberdachem
  2. przekaźnik wycieraczki tylnej szyby.

Komora silnika

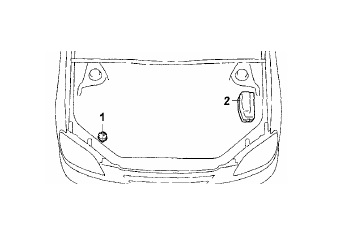

Lokalizacja

Lokalizacja 1

Przeznaczenie

  1. Przekaźnik ABS (do 08.1998)
  2. Skrzynka bezpieczników i przekaźników w komorze silnika (R / B nr 2).

Bezpiecznik i przekaźnik

Znajduje się po lewej stronie pod maską, obok akumulatora.

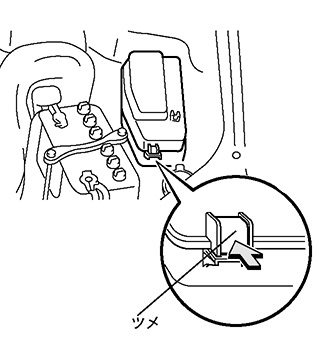

Lokalizacja skrzynki bezpieczników

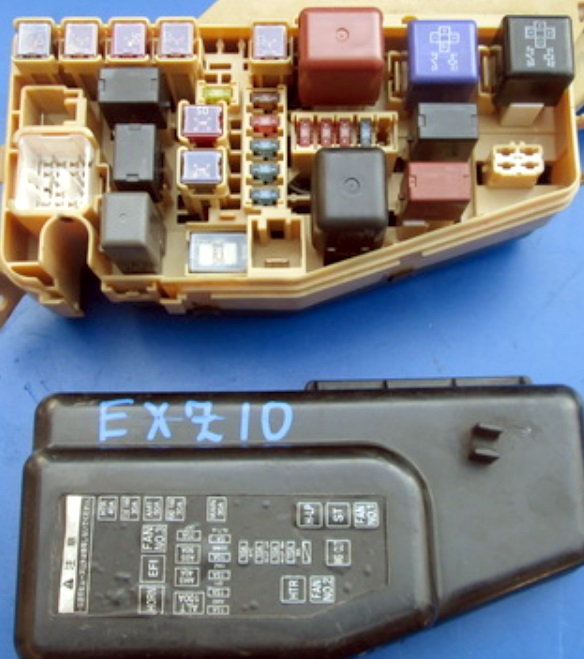

Zdjęcie poglądowe

zdjęcie

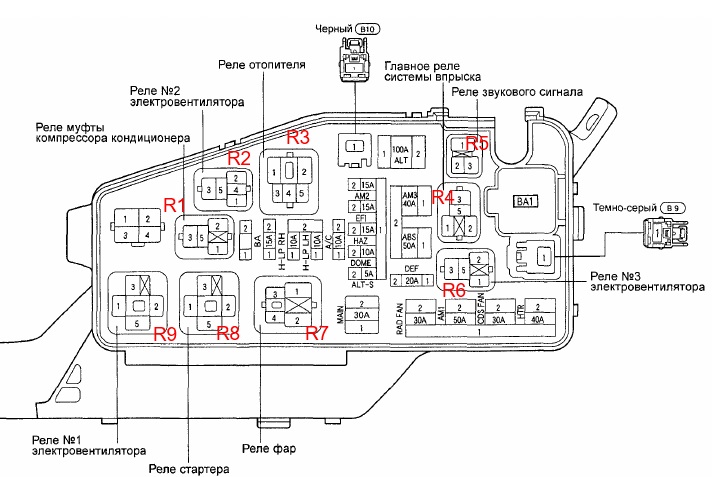

Schemat

Schemat 2

Oznaczenie

  • R1 – przekaźnik sprzęgła sprężarki klimatyzacji
  • R2 – przekaźnik 2 wentylatora elektrycznego
  • R3 – przekaźnik nagrzewnicy
  • R4 – przekaźnik główny układu wtryskowego
  • R5 – przekaźnik klaksonu
  • R6 – przekaźnik 3 wentylatora elektrycznego
  • R7 – przekaźnik reflektorów
  • R8 – przekaźnik rozrusznika
  • R9 – przekaźnik 1 wentylator elektryczny
  • DOME 10 A – oświetlenie wnętrza, – centralny zamek, – zestaw wskaźników, – system nawigacji i audio, – sygnalizacja stacyjki i zapalniczki
  • HTR 40 A – klimatyzator
  • AM1 50 A – elektrycznie otwierany dach, – centralny zamek, – elektrycznie sterowane szyby
  • GŁÓWNY 30 A – układ rozruchowy i zapłonowy, – reflektory
  • HAZ 15A – sygnał dźwiękowy, – kierunkowskazy i alarm
  • AM2 15A – układ rozruchowy i zapłonowy
  • ALT-S 5 А – układ ładowania
  • ABS 50 A – układ przeciwblokujący
  • RAD FAN 30 A – wentylatory chłodzące
  • CDS FAN 30 A – wentylator skraplacza
  • EFI15A – układ sterowania silnikiem – układ przeciwblokujący (od 09.1999)
  • ALT 100 A – układ ładowania
  • DEF 20 A – ogrzewanie tylnej szyby.
  • H-LP LH 10A – Reflektor lewy
  • H-LP RH 10А – Reflektor prawy
