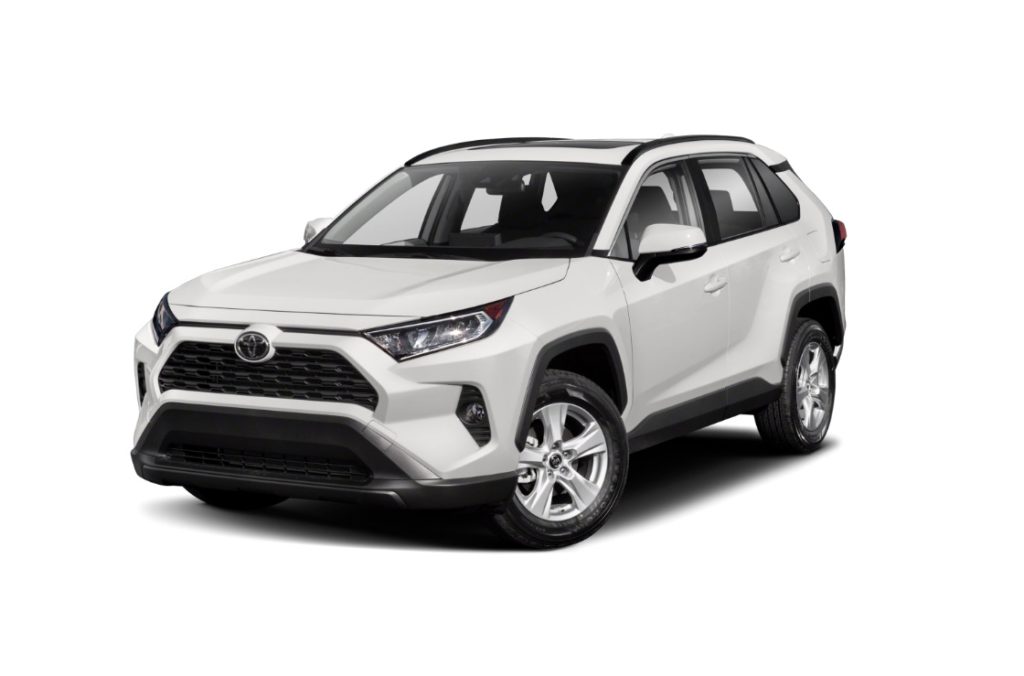

Toyota RAV4 5 generacji produkowana była w latach 2019, 2020, 2021, 2022, 2023, 2024 oraz do chwili obecnej i posiada oznaczenie CA50W/XA50W. W tym poście można znaleźć oznaczenia bezpieczników i przekaźników Toyota Rav 4 5 generacji wraz ze schematami skrzynek, zdjęciami i lokalizacją skrzynek. Zwróć uwagę na bezpiecznik zapalniczki i spryskiwaczy reflektorów.
Przeznaczenie bezpieczników i przekaźników oraz ich umiejscowienie w skrzynkach może różnić się od przedstawionego i zależy od roku produkcji, regionu zasilania oraz poziomu wyposażenia elektrycznego Twojej Toyoty Rav 4. Aktualny schemat będzie nakładać na pokrywę pudełek.
Contents
Przedział pasażerski

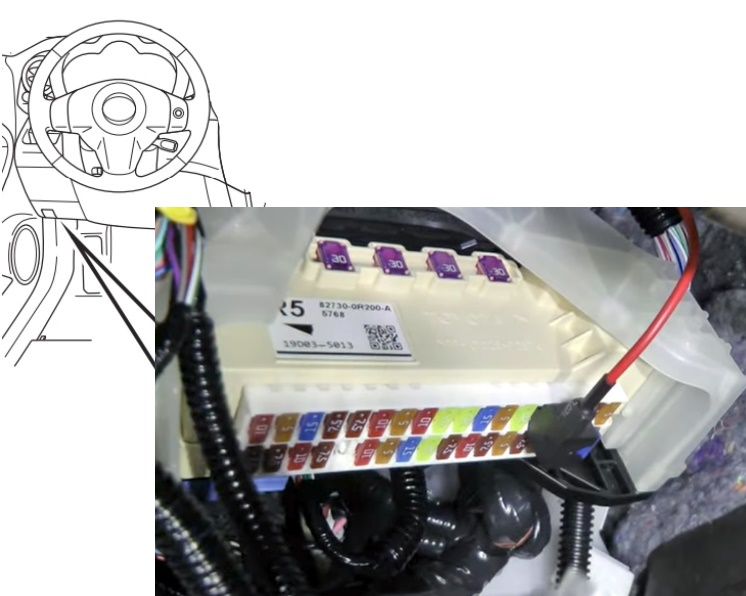

Znajduje się po lewej stronie pod deską rozdzielczą i jest przykryty osłoną ochronną.

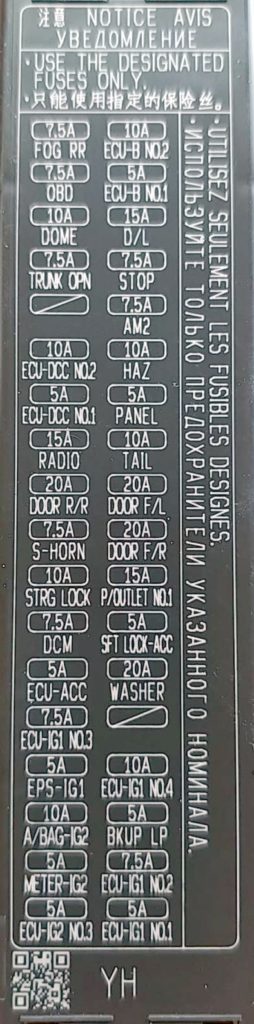

Schemat z okładki pudełka
Opis
| MGŁA RR | Tylne lampy przeciwmgielne |
| ECU-B NR 2 | Wskazanie wykrycia klucza, czujnik ciśnienia w oponach |
| Obd | Złącze diagnostyczne |
| ECU-B NR 1 | Bezprzewodowy system sterowania, sterownik nadwozia, VSC, inteligentny system wejścia i uruchamiania, zegar |
| KOPUŁA | Oświetlenie wnętrza, system otwierania tylnej klapy, inteligentny system wsiadania i uruchamiania, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania |
| D/L | centralny zamek |
| BAGAŻNIK OPN | Zamek bagażnika |
| ZATRZYMYWAĆ SIĘ | Światła hamowania |
| AM2 | System otwierania tylnej klapy, inteligentny system wsiadania i uruchamiania, immobilizer, system startu, blokada kierownicy, bezprzewodowy system sterowania |
| ECU-DCC nr 2 | ABS, klimatyzacja, system audio, automatyczne oświetlenie, system otwierania tylnej klapy, monitor, zestaw wskaźników, tempomat, centralny zamek, podwójny zamek, radar dynamicznego tempomatu, sterownik silnika, inteligentny system wsiadania i uruchamiania, EPS, przednie światło przeciwmgielne , klapka wlewu paliwa, aktywny system sterowania klapami powietrza, reflektory, regulacja zasięgu reflektorów, system hybrydowy, oświetlenie, immobilizer, inteligentny system parkowania, oświetlenie wnętrza, system kontroli pasa ruchu, automatyczne wyłączanie kierunkowskazów, brzęczyk świetlny, nawigacja, zasilanie szyby, system antykolizyjny, tylne światło przeciwmgielne, elektrycznie sterowane lusterka |
| HAZ | Alarm |
| ECU-DCC NR 1 | ABS, TRC, VSC |
| PŁYTA | Wyłącznik VSC OFF, zestaw wskaźników, przełącznik BSM, przełącznik 4WD, wyłącznik ogrzewania podpórki szczotek, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, systemy wspomagania parkowania, przełączniki podgrzewanych siedzeń, gniazdka, przełącznik tylnej klapy, jednostka sterująca klimatyzacją, ogrzewanie tylnej szyby przełącznik, system audio, przyciski na kierownicy, oświetlenie uchwytu na kubek |
| RADIO | System nagłośnienia |
| OGON | Światło pozycyjne, oświetlenie tablicy rejestracyjnej, światło przeciwmgielne |
| DRZWI P/R | Szyby tylnych drzwi |
| DRZWI P/L | Elektryczne szyby w przednich lewych drzwiach |
| WYSTRZYŻONY | System antywłamaniowy |
| DRZWI P/R | Elektryczne szyby przednie prawe drzwi |
| BLOKADA STRG | Blokada kierownicy |
| P/WYJŚCIE NR 1 | Gniazdo zasilania, zapalniczka |
| DCM | System telematyczny |
| SFT LOCK-ACC | Blokada wybieraka biegów |
| ECU-ACC | Akcesoria. Sprawdzać |
| PRALKA | Myjka do szkła |
| ECU-IG1 NR 3 | Monitorowanie martwego pola |
| EPS-IG1 | Sterowanie elektryczne |
| ECU-IG1 NR 4 | Radar dynamicznego tempomatu, sterownik silnika, inteligentny system wjazdu i rozruchu, EPS, przednie światło przeciwmgielne, klapka wlewu paliwa, aktywny system sterowania klapami powietrza, reflektory, regulacja zasięgu reflektorów, system hybrydowy, oświetlenie, immobilizer, inteligentny system parkowania, oświetlenie wnętrza, system kontroli pasa ruchu, automatyczne wyłączanie kierunkowskazów, brzęczyk, nawigacja, elektrycznie sterowane szyby, system antykolizyjny, tylne światło przeciwmgielne, elektrycznie sterowane lusterka, wskaźnik niezapiętych pasów bezpieczeństwa, blokada wybieraka skrzyni biegów, szyberdach, SRS, system startowy, blokada kierownicy , światła pozycyjne, system telematyczny, zabezpieczenie przed kradzieżą, system monitorowania ciśnienia w oponach, TRC, kierunkowskazy (alarm), system ostrzegania pieszych (generator hałasu), VSC, system ładowania bezprzewodowego, system sterowania bezprzewodowego |
| A/BAG-IG2 | SRS, kontrolka niezapiętych pasów bezpieczeństwa |
| BKUP LP | Światła cofania, system audio, monitor, nawigacja |
| MIERNIK-IG2 | Urządzenia pomiarowe |
| ECU-IG1 NR 2 | ABS, TRC, VSC |
| ECU-IG2 NR 3 | ABS, tempomat, radar dynamicznego tempomatu, system hybrydowy, jednostka sterująca elektroniką nadwozia (CAN), blokada dźwigni zmiany biegów, system telematyczny, TRC, system ostrzegania pieszych (generator hałasu), VSC |
| ECU-IG1 NR 1 | System stabilizacji pojazdu, elektryczne wentylatory chłodzące, układ przeciwmgielny tylnej szyby, układ przeciwmgłowy lusterek zewnętrznych, czujnik kierownicy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, reflektory (światła mijania), układ ładowania akumulatora, monitor martwego pola |
Za działanie zapalniczki odpowiada bezpiecznik oznaczony jako P/OUTLET.
W górnej części skrzynki znajdują się bezpieczniki odpowiedzialne za elektryczne podnośniki szyb i elektryczny napęd siedzeń.

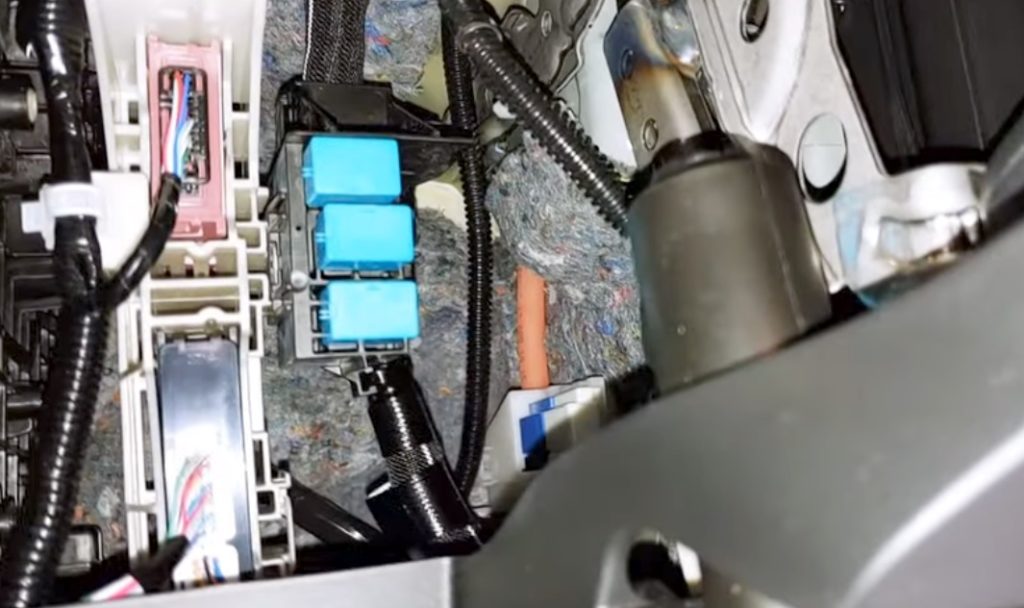

Ponadto niektóre przekaźniki można zainstalować osobno za schowkiem.
Komora silnika

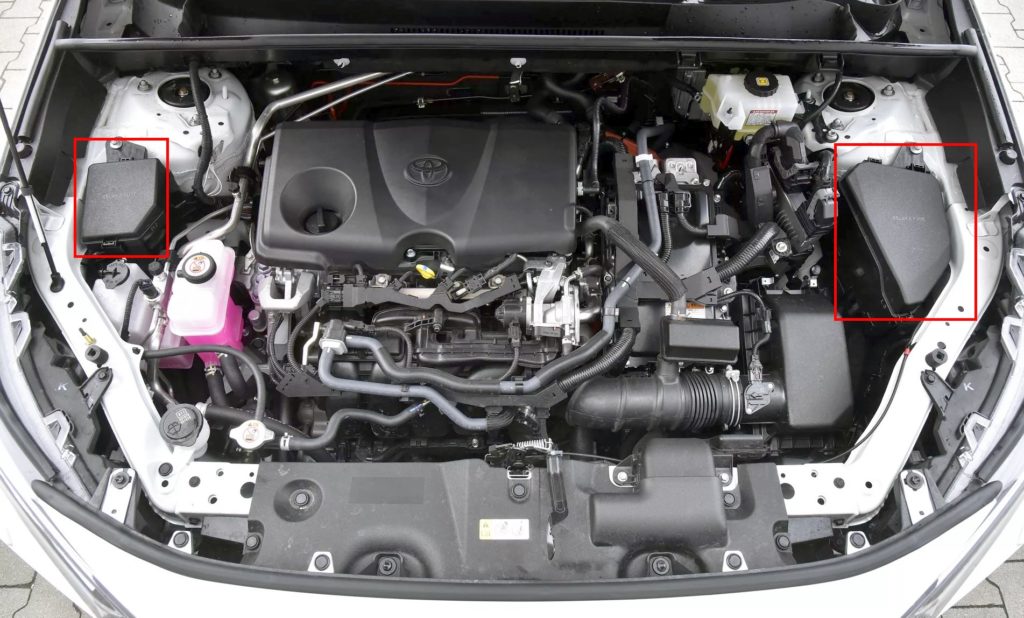

Pod maską są 2 bloki z bezpiecznikami i przekaźnikami.

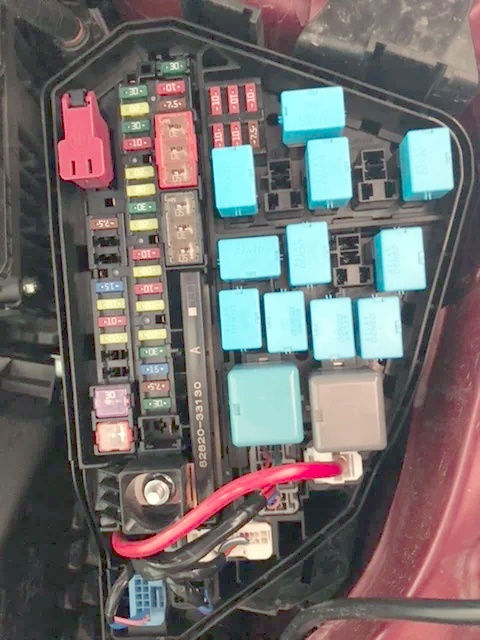

Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie.

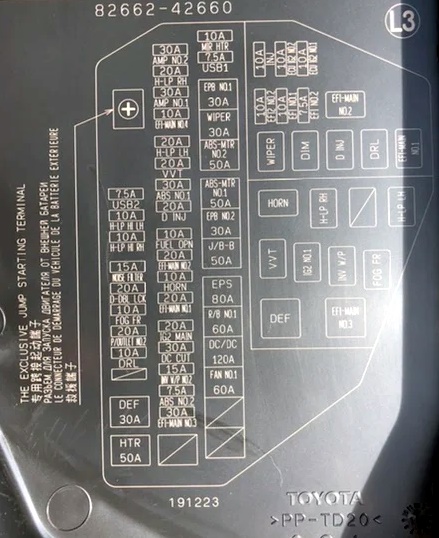

Schemat

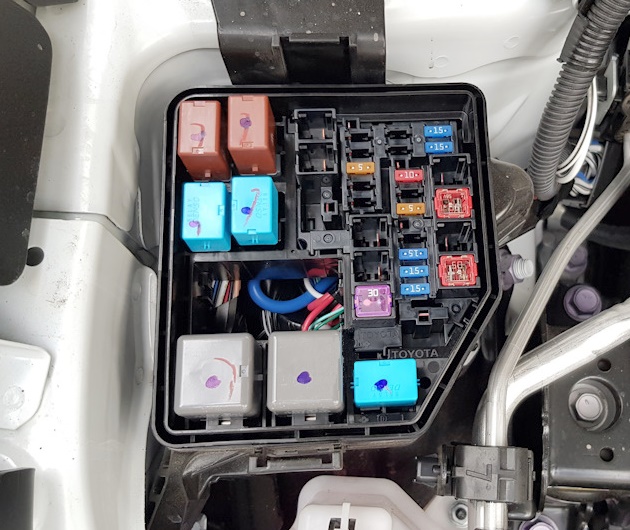

Skrzynka przekaźników
Montowany po prawej stronie.
Bagażnik

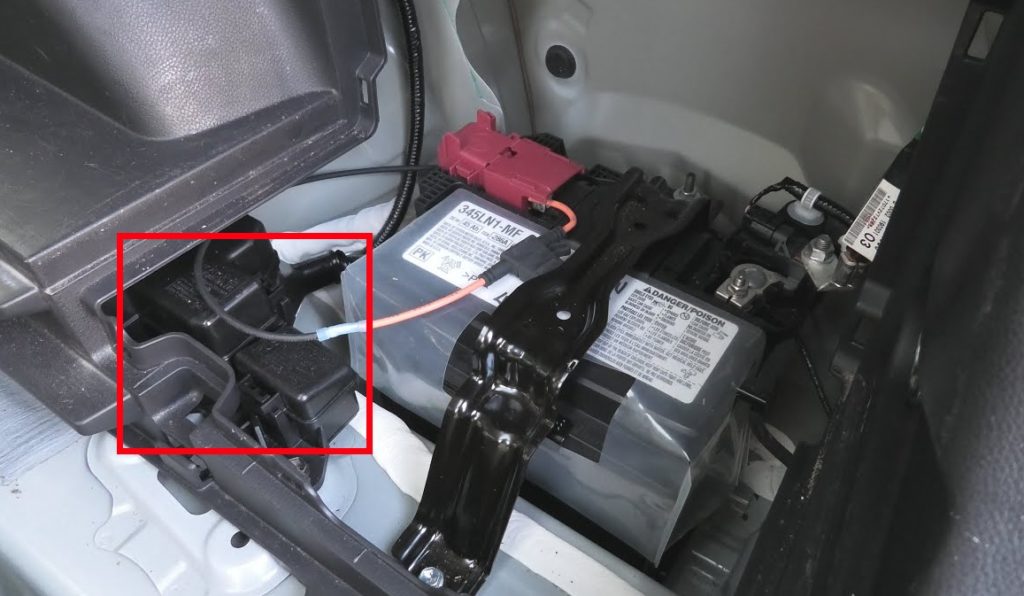

Można go znaleźć w modelach, w których akumulator znajduje się po prawej stronie bagażnika, za osłoną ochronną, głównie w modelach hybrydowych .
Schemat
Ten materiał wymaga trochę pracy. Będzie nam miło, jeśli podzielisz się swoją wiedzą lub komentarzami.
