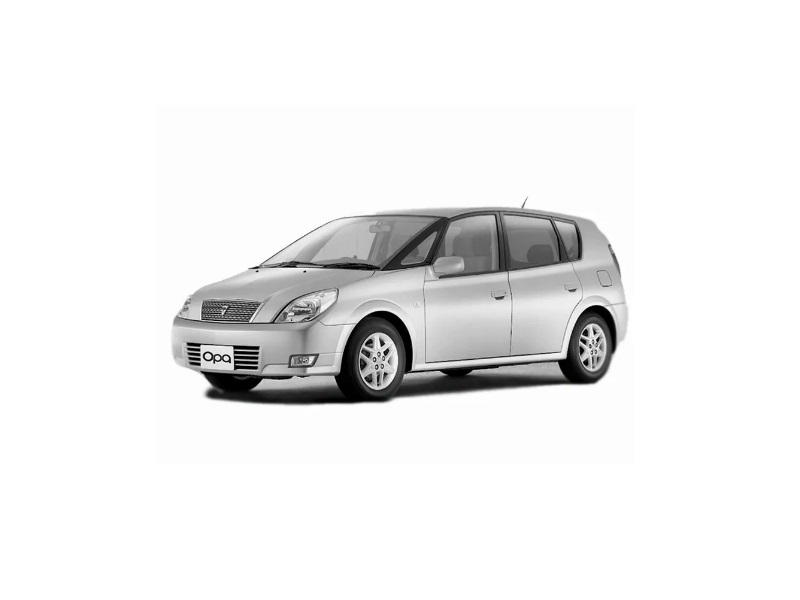

Kombi Toyota Opa była produkowana w latach 2000, 2001, 2002, 2003, 2004, 2005. W tym czasie model został unowocześniony. W tym materiale pokażemy rozmieszczenie elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyoty Opa ze schematami skrzynek i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na podstawie schematów na okładce pudełka.
Contents
Przedział pasażerski
Lokalizacja

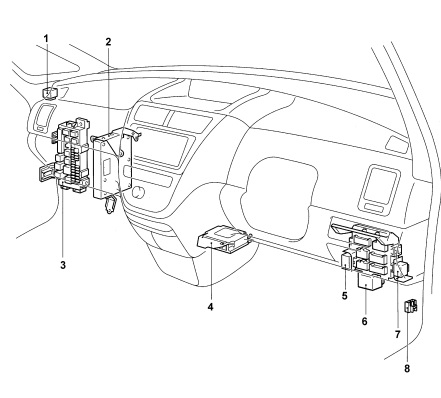

Ogólna lokalizacja skrzynek w kabinie
Opis
- przekaźnik pompy paliwa
- elektroniczna jednostka sterująca silnikiem
- kostka montażowa bezpieczników i przekaźników pod deską rozdzielczą (centrala sterująca MULTIPLEX)
- elektroniczna jednostka sterująca SRS
- przekaźnik świateł przeciwmgłowych
- przekaźnik wyłącznika kierunkowskazów
- przekaźnik odmrażacza szczotek
- skrzynka bezpiecznikowa.
Skrzynka bezpieczników i przekaźników
Znajduje się pod deską rozdzielczą.
Schemat
Przeznaczenie
| ECU-ACC 7,5A Przełącz blokadę Lusterka elektryczne System ostrzegania o lewej stronie stacyjki i nie wyłączonym oświetleniu System audio (modele z wbudowanym wzmacniaczem) – System audio (modele z oddzielnym wzmacniaczem do 09.2005) – System audio, system nawigacji, system BLIND CORNER MONITOR i system cofania (modele do 09.2005) System zarządzania silnikiem i przekładnią CVT oraz kontrolki zmiany biegów (1AZ-FSE do 09.2005) – System audio, system nawigacji, system BLIND CORNER MONITOR, system widoku z tyłu i telewizor z tyłu (modele do 09.2005) Układ sterowania silnikiem i automatyczną skrzynią biegów oraz podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1ZZ-FE, 2WD od 09.2005) System zarządzania silnikiem i przekładnią CVT oraz oświetlenie kierunkowskazów zmiany biegów (1AZ-FSE od 09.2005) – System audio, system nawigacji i system widoku z tyłu (modele od 09.2005) System audio, system nawigacji, system BLIND CORNER MONITOR, system cofania i tylny telewizor (modele od 09.2005) System automatycznego sterowania skrzynią biegów ECU-IG 7,5A Układ ładowania – Elektryczny napęd wentylatora – Układ przeciwblokujący (2WD bez VSC) – Układ przeciwblokujący (4WD) Blokada zmiany biegów – Elektryczne wspomaganie kierownicy System audio, system nawigacji, system BLIND CORNER MONITOR i system cofania Reflektory (modele z reflektorami ksenonowymi) Złącze wyposażenia dodatkowego (gniazdo) Układ przeciwblokujący (modele TRC i VSC) Centralny zamek (modele z centralnym zamkiem i funkcją Smart Key) – System audio, system nawigacji, system BLIND CORNER MONITOR, system cofania i tylny telewizor MIERNIK 7,5A Układ sterowania automatyczną skrzynią biegów i podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1ZZ-FE, z wyjątkiem 2WD od 09.2005) Elektryczne szyby Centralny zamek System ostrzegania o lewej stronie stacyjki i wyłączonym oświetleniu System ostrzegania o zapięciu pasów bezpieczeństwa Elektryczny szyberdach System audio, system nawigacji, system BLIND CORNER MONITOR i system cofania Kierunkowskazy i światła awaryjne Automatyczny system sterowania oświetleniem Światła cofania Szczotki do odmrażania Układ sterowania silnikiem i przekładnią CVT oraz kontrolki zmiany biegów (1AZ-FSE do 09.2005) System audio, system nawigacji, system BLIND CORNER MONITOR, system cofania i tylny telewizor Układ sterowania automatyczną skrzynią biegów i podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1ZZ-FE, 2WD od 09.2005) Układ sterowania automatyczną skrzynią biegów i podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1AZ-FSE od 09.2005) PANEL 7,5A Oglądać Światła przeciwmgielne Tylne światła przeciwmgielne Podświetlenie RR Mgła 7,5A Tylne światła przeciwmgielne А / С 10А System ostrzegania o niezapiętym pasie bezpieczeństwa Oglądać Automatyczna klimatyzacja Ogrzewana tylna szyba i podgrzewane lusterka MIR HTR 10A Ogrzewana tylna szyba i podgrzewane lusterka OGON 10A System ostrzegania o pozostawieniu kluczyka w stacyjce i nie wyłączył oświetlenia Reflektory (1ZZ-FE bez reflektorów ksenonowych) Światła przeciwmgielne Tylne światła przeciwmgielne Podświetlenie Wymiary (edytuj) ACC 15A Bezpiecznik zapalniczki Złącze akcesoriów (żeńskie) Złącze akcesoriów (żeńskie) FR DEF 15A Szczotki do odmrażania FR Mgła 15A Światła przeciwmgielne IGN15A Sytem zapłonu System zarządzania silnikiem (1ZZ-FE, z wyjątkiem 2WD od 09.2005) Układ sterowania automatyczną skrzynią biegów i podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1ZZ-FE, z wyjątkiem 2WD od 09.2005) systemu SRS Układ immobilizera Układ sterowania silnikiem i przekładnią CVT oraz kontrolki zmiany biegów (1AZ-FSE) Układ sterowania silnikiem i automatyczną skrzynią biegów oraz podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1ZZ-FE, 2WD od 09.2005) WYCIERACZKA RR 15A Wycieraczka i spryskiwacz tylnej szyby PRZYSTAŃ 15A System zarządzania silnikiem (1ZZ-FE, z wyjątkiem 2WD od 09.2005) Układ sterowania automatyczną skrzynią biegów i podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1ZZ-FE, z wyjątkiem 2WD od 09.2005) Układ przeciwblokujący (2WD bez VSC) Układ przeciwblokujący (4WD) Przełącz blokadę Sygnał zatrzymania Układ sterowania silnikiem i przekładnią CVT oraz kontrolki zmiany biegów (1AZ-FSE) Układ przeciwblokujący (modele TRC i VSC) Układ sterowania silnikiem i automatyczną skrzynią biegów oraz podświetlenie wskaźnika położenia wybieraka automatycznej skrzyni biegów (1ZZ-FE, 2WD od 09.2005) WYCIERACZKA 20A Wycieraczka i spryskiwacz przedniej szyby Wycieraczka i spryskiwacz tylnej szyby DRZWI 25A Lampy wewnętrzne RR DEF 25A Ogrzewana tylna szyba i podgrzewane lusterka FRP/W 30A Elektryczne szyby centralny zamek PWR 30A Elektryczne szyby Elektryczny szyberdach |
Za zapalniczkę odpowiada bezpiecznik oznaczony jako CIG lub ACC 15A.
Przekaźnik
- R1 – Przekaźnik nagrzewnicy
- R2 – Przekaźnik IGN
- R3 – Przekaźnik odmgławiacza tylnej szyby
- R4 – Wymiary przekaźnika
Komora silnika
Lokalizacja

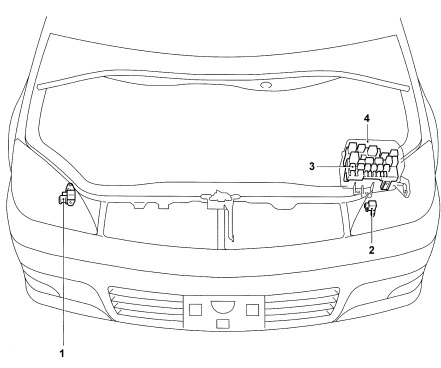

Ogólna lokalizacja skrzynek pod maską
Oznaczenie
- czujnik poduszki powietrznej przedniej prawej
- czujnik poduszki powietrznej przedniej lewej
- przekaźnik i skrzynka bezpieczników w komorze silnika
- przekaźnik i skrzynka bezpieczników w komorze silnika nr 2.
Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie, obok akumulatora.
Schemat
Schemat z okładki skrzynki
Opis
| 10A KOPUŁA | System MULTIPLEX |
| lampy oświetlenia wnętrza | |
| zamek centralny (modele od 12.2004) | |
| 10A ECU-B | system ładowania |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1NZ-FE) | |
| elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) | |
| ABS | |
| poduszki powietrzne i napinacze pasów bezpieczeństwa | |
| System MULTIPLEX | |
| centralny zamek | |
| elektryczne szyby | |
| system ostrzegania o lewej stronie stacyjki i wyłączonym oświetleniu | |
| system ostrzegania i zwalniania pasów bezpieczeństwa | |
| zestaw wskaźników, system audio (modele z systemem nawigacji) i system cofania | |
| reflektory | |
| światła przeciwmgielne | |
| wymiary | |
| światła cofania | |
| lampy oświetlenia wnętrza | |
| klimatyzator | |
| 10/15A H-LP LH | reflektory (ksenonowe / nieksenonowe) |
| 10A H-LP LH HI | reflektory ksenonowe |
| 10/15A H-LP RH | reflektory (ksenonowe / nieksenonowe) |
| 10A H-LP RH HI | reflektory ksenonowe |
| 10A TURN-HAZ | kierunkowskazy i światła awaryjne |
| 10A RÓG | sygnał dźwiękowy |
| 15/20A EFI | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1NZ-FE) |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1ZZ-FE) | |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) | |
| elektryczny napęd wentylatora (modele z silnikami 1NZ-FE, 1ZZ-FE) | |
| elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) | |
| 15A – 1AZ-FSE. 20A – modele od 12.2004 r | |
| 15A EFI2 | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) |
| 10/15A ETCS | system zarządzania silnikiem i automatyczną skrzynią biegów (modele z silnikiem 1AZ-FSE) |
| system zarządzania silnikiem i automatyczną skrzynią biegów (modele 2WD z silnikiem 1ZZ-FE) | |
| 10A – modele od 12.2004 r | |
| 15А RADIO nr 1 | Kaseta radiowa |
| 25A ABS nr 2 | ABS |
| 30А АМ2 | system uruchamiania |
| 30A CDS | elektryczny napęd wentylatora (modele z silnikiem 1AZ-FSE) |
| 40А ABS nr 1 | ABS |
| 40A HTR | klimatyzator |
| 30A GŁÓWNY | reflektory |
| 30A RDI | elektryczny napęd wentylatora |
| 120A ALT | system ładowania |
| system uruchamiania | |
| System MULTIPLEX | |
| wymiary | |
| podświetlenie | |
| ogrzewanie tylnej szyby i | |
| grzejnik lusterka | |
| 20A DRZWI | System MULTIPLEX |
| centralny zamek | |
| modele od 12.2004 | |
| 30A DCC | system audio (modele z przygotowaniem audio) |
| modele od 12.2004 |
- R1 – Przekaźnik silnika wentylatora 2
- R2 – Przekaźnik 3 silnika wentylatora
- R3 – Przekaźnik klaksonu
- R4 – Przekaźnik 1 silnik wentylatora
- R5 – Przekaźnik 2 układu wtryskowego
- R6 – Przekaźnik 1 układu wtryskowego
- R7 – Przekaźnik reflektorów
Skrzynka bezpieczników i przekaźników nr 2
R1 – przekaźnik rozrusznika
R2 – przekaźnik wtryskiwaczy
7,5A ST – Układ rozruchowy
