Toyota Auris 1 generacji była produkowana w latach 2007, 2008, 2009, 2010, 2011, 2012 i 2013 jako hatchback i dostarczana na cały świat .W tym czasie model został odnowiony. W tym materiale odnoszącym się do informacji o urządzeniach elektronicznych, które są włączone, ukryte wyłączniki bezpieczników i przekaźników Toyoty Auris ze schematami i zdjęciami ich wykonania. Podświetl bezpieczniki zapalniczki.
Ilość elementów w urządzeniach oraz ich przeznaczenie, które może zostać wykorzystane przez prezenty. Sprawdź opis z diagramami na pokrywie ochronnej urządzenia.
Contents
Przedział lotniczy
Lokalizacja

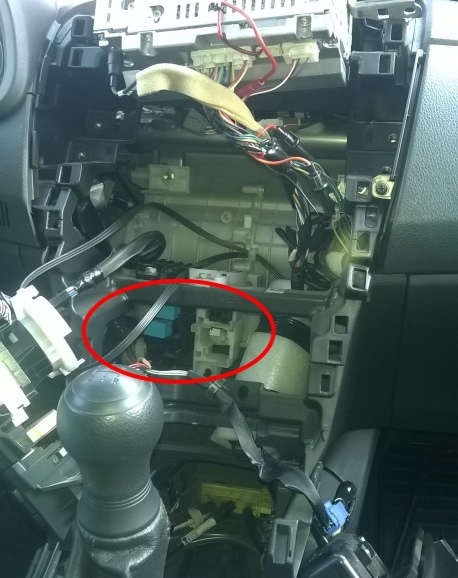

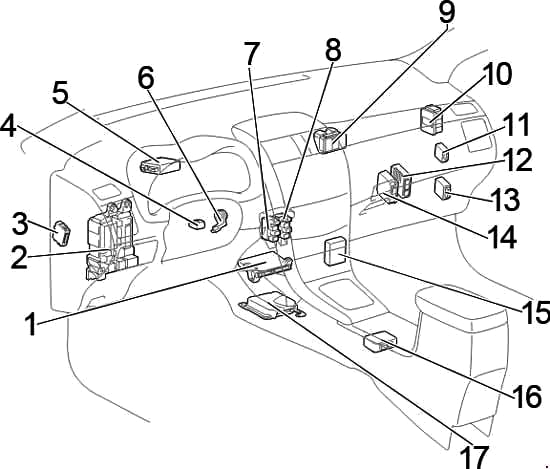

Ogólna lokalizacja skrzek w kabinie
Opis
- Jednostka sterująca klimatyzatorem
- Skrzynka bezpieczników / ECM uszkodzeń
- LHD: Jednostka sterująca zasięgiem reflektorów
- Jednostka sterująca blokadą sterującą
- Jednostka sterująca wspomaganiem konfiguracji kierowania
- Kluczowy transponder wzmacniacza
- Skrzynka przekaźników nr 1
- Skrzynka przekaźników nr 2
- Blok dystrybucyjny
- Blok dystrybucyjny
- Przekaźnik wycieraczek
- LHD : jednostka sterująca skrzynią biegów (wielomodowa)
- Jednostka sterująca silnikiem i skrzynią biegów
- Jednostka sterująca systemem Start-Stop
- Jednostka sterująca interfejsem graficznym
- LHD: Jednostka sterująca blokująca zmiany biegów
- Jednostka sterująca poduszką powietrzną
- RHD: Przekaźnik kierunkowskazów
Skrzynka bezpiecznikowa

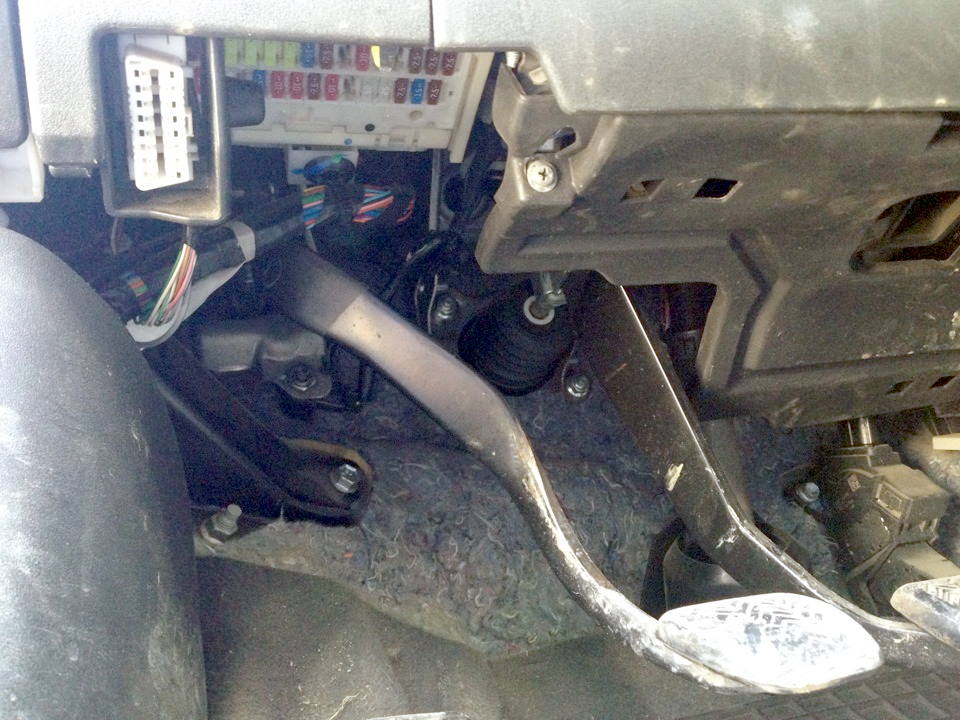

Znajduje się w kabinie terytorialnej pod panelem po lewej stronie.
Kierownica prawostronna

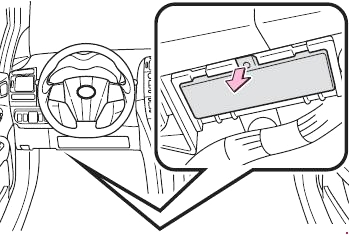

Kierownica lewostronna
Aby uzyskać dostęp, kliknij zatrzaski.

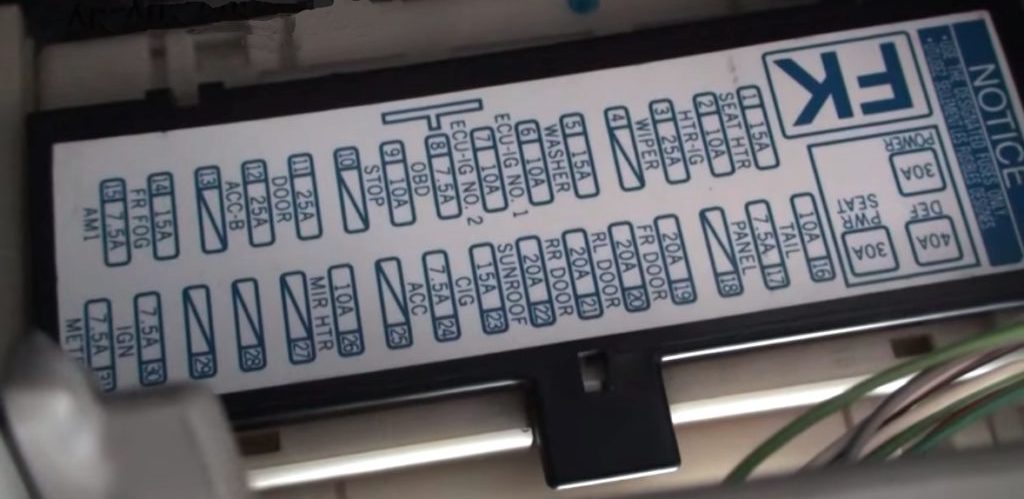

Schemat z okładkami

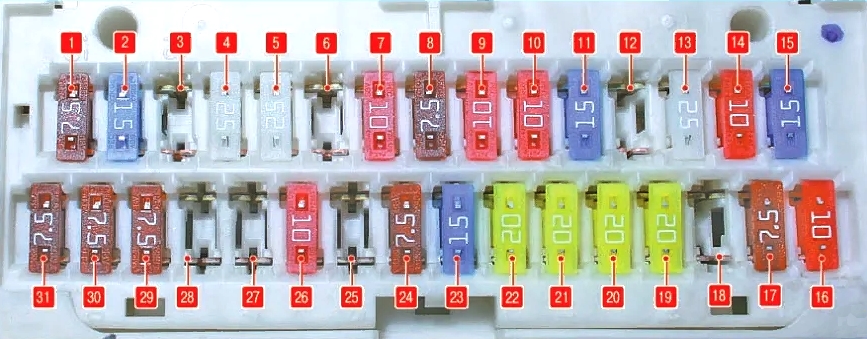

Schemat na zdjęciu
Przeznaczenie
| 1 | 7,5A AM1 – Układ rozruchowy, wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa, bezpieczniki: „CIG”, „ACC” |
| 2 | 15A FR FOG – Przednie światło przeciwmgielne |
| 3 | – |
| 4 | 25A ACC-B – Bezpieczniki: „CIG”, „ACC” |
| 5 | DRZWI 25A – Zamek centralny |
| 6 | – |
| 7 | 10A STOP – Światła stop, dodatkowe światło światła, ABS, VSC, ECM, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, jednostka sterująca skrzynią biegów |
| 8 | 7,5A OBD – złącze diagnostyczne |
| 9 | 10A ECU-IG NO.2 – Światła cofania, instalacja, lusterko wewnętrzne ściemniające się, monitor, szyberdach, podgrzewana tylna szyba, klimatyzacja, kierunkowskazy, światła awaryjne, niezapięte pasów bezpieczeństwa pasażerówa z przodu, system Start-Stop, wspomaganie systemu podczas parkowania |
| 10 | 10A ECU-IG NO.1 – bez systemu Start-Stop: Automatyczna regulacja reflektorów, ECM pojazdu, elektryczne wspomaganie kierownicy, wentylator(y) funkcji, blokada wybieraka prędkości, czujnik deszczu, ABS, VSC, system audio, nawigacja, wielopunktowy układ paliwowy układ wtryskowy / przewód wielopunktowy układ wtrysku paliwa, spryskiwacze reflektorów, inteligentny system hamowania i uruchamiania |
| 11 | 15A PODKŁADKA – Podkładka do szkła |
| 12 | – |
| 13 | 25A WYCIERACZKA – Wycieraczka, czujnik deszczu |
| 14 | 10A HTR-IG – Klimatyzacja, Ogrzewana tylna szyba, Ogrzewanie dodatkowe |
| 15 | 15A SEAT HTR – Podgrzewane |
| 16 | 10A TYŁ – Światło pozycyjne, oświetlenie tablicy rejestracyjnej, tylne światło przeciwmgielne, przednie światło przeciwmgielne, regulacja reflektorów, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, oświetlenie przyrządów |
| 17 | PANEL 7,5A – Włączniki świateł, oświetlenie przyrządów, oświetlenie schowka podręcznego, urządzenia i napędy, sterowniki |
| 18 | 10A ECU-IG NO.1 – z systemem start-stop: Automatyczna regulacja reflektorów, ECM nadwozia, elektryczne wspomaganie silnika, wentylatory, zablokowanie boczne zmiany biegów, czujnik prędkości, ABS, VSC, system audio, nawigacja, system wielopunktowego wtrysku paliwa / odprowadzający wielopunktowy układ wtrysku paliwa, oczyszczacze reflektorów, inteligentny system wjazdu i startu, system Start-Stop |
| 19 | 20A FR DRZWI – Podnośniki do szyb |
| 20 | 20A RL DOOR – Podnośniki do szyb |
| 21 | DRZWI 20A RR – Podnośniki do szyb |
| 22 | 20A SZYB DACH – Klapka |
| 23 | 15A CIG – Zapalniczka samochodowa |
| 24 | 7,5 A ACC – elektrycznie sterowane lusterka, system audio, nawigacja, blokada dźwigni zmiany biegów, moduł ECM nadwozia, inteligentny system wprowadzania i uruchamiania, system Start/Stop |
| 25 | |
| 26 | 10A MIR HTR – Podgrzewane lusterka, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa |
| 27 | |
| 28 | |
| 29 | 7,5A RR FOG – Tylne światło przeciwmgłowe |
| 30 | 7.5A IGN – Blokady układu kierowniczego, Poduszki powietrzne, Moduł sterujący skrzynią biegów, Wielopunktowy układ wtrysku paliwa / Sekwencyjny wielopunktowy układ wtrysku paliwa, Inteligentny system wsiadania i uruchamiania, System Start-Stop |
| 31 | MIERNIK 7,5A – Zestaw wskaźników, system Start-Stop |
Do zapalniczki jest bezpiecznik nr 23 15A oznaczony jako CIG

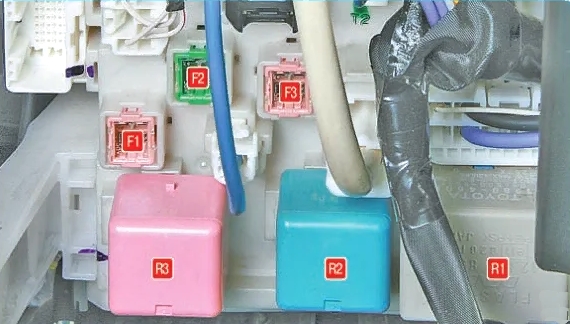

Górna część bloku

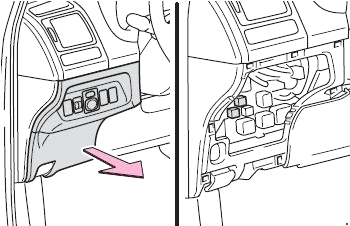

Aby uzyskać do niego dostęp, należy zdjąć osłonę panelu w modelach z kierownicą po lewej stronie.

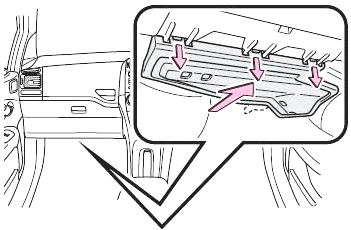

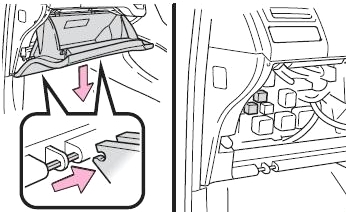

Lub schowek na rękawiczki w modelach z kierownicą po prawej stronie.
Schemat
Przeznaczenie
| F1 | 30A ECU nadwozia / elektryk szyb |
| F2 | 30 / 40А Zasilanie przekaźnika kierunkowskazów / Ogrzewana tylna szyba, bezpiecznik: „MIR HTR” |
| F3 | 30A Podgrzewane siedzenia |
| R1 | Przekaźnik – przerywacz kierunkowskazów |
| R2 | Przekaźnik nagrzewnicy |
| R3 | Przekaźnik „IG1” – układ zapłonowy |
Skrzynka przekaźników nr 1
Schemat
Oznaczenie
| R1 | Rozrusznik (ST) |
| R2 | Tylne światło przeciwmgłowe (RR FOG) |
| R3 | Przekaźnik pomocniczy (ACC) |
| R4 | Przekaźnik pomocniczy (ACC CUT) |
Skrzynka przekaźników nr 2
Schemat
Opis
| R1 | Przednie światło przeciwmgielne (FR FOG) |
| R2 | Rozrusznik (ST CIĘCIE) |
| R3 | Panel (PANEL) |
| R4 | rezerwa |
Komora silnika
Lokalizacja

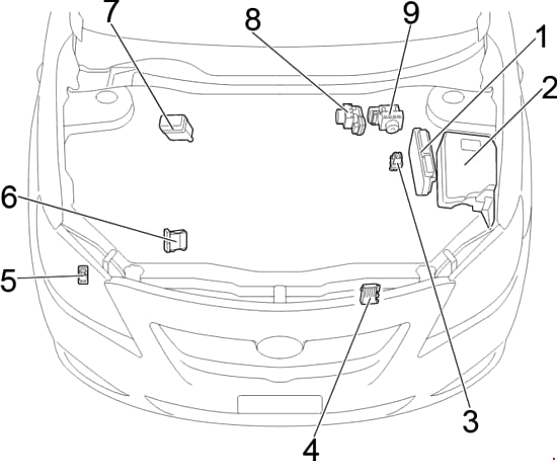

Ogólna lokalizacja skrzynek pod maską
Przeznaczenie
- Jednostka sterująca silnika
- Główna skrzynka bezpieczników i przekaźników
- Przekaźnik świecy żarowej
- Jednostka sterująca wentylatora chłodzącego
- LHD: Przekaźnik wycieraczek reflektorów
- Jednostka sterująca wtryskiwaczami (EDU)
- Skrzynka przekaźników
- Benzyna: Jednostka sterująca hamulcami
- Diesel: Jednostka sterująca hamulcami
Główna skrzynka bezpieczników i przekaźników
Montowany po lewej stronie pod przestrzenią na sadzę.

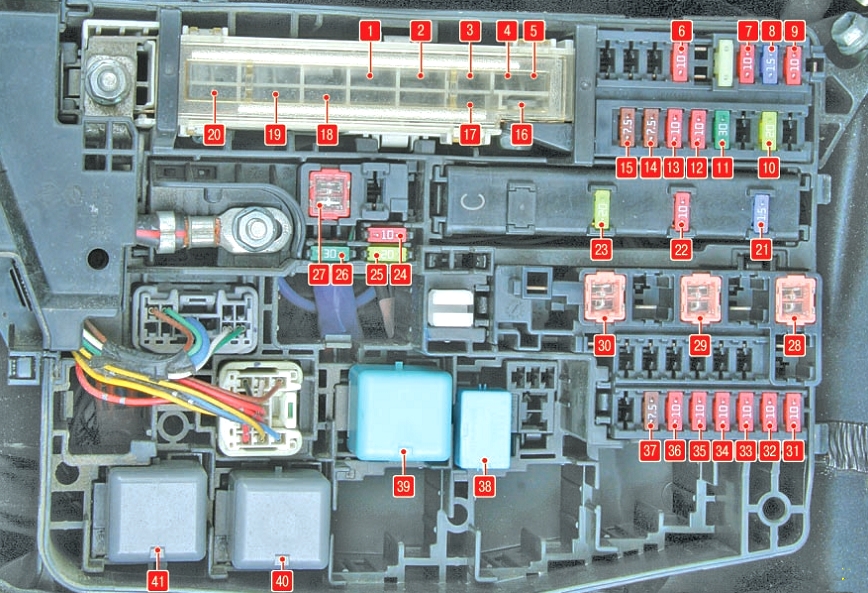

Typ 1
Schemat
Przeznaczenie
| F1 | 30А H-LP CLN – Spryskiwacze reflektorów |
| F2 | 45A WENTYLATOR RDI – Wentylator chłodzący |
| F3 | 30A ABS NR 3 – ABS i VSC |
| F4 | 50A ABS NR 1 – ABS i VSC |
| F5 | 50A HTR – Klimatyzacja |
| F6 | 10А ECU-B2 – Zrobotyzowana skrzynia biegów, klimatyzacja, system Smart Entry |
| F7 | 10A ECU-B – Oprzyrządowanie, elektryczna jednostka sterująca, VSC, zamek centralny, podnośniki szyb napędu |
| F8 | 15А RAD NO.1 – System audio |
| F9 | 10A DOME – Oświetlenie wnętrza, oświetlenie bagażnika, system Smart Entry |
| F10 | 20А STRG LOCK – System blokady kierownicy |
| F11 | 30A AM2 – Układ rozruchu silnika, układ Smart Entry, układ wtryskowy |
| F12 | 10A ETCS – Układ kontroli przepustnicy |
| F13 | 10А TURN-HAZ – Kierunkowskazy i światła awaryjne |
| F14 | 7,5А ALT-S – Układ ładowania akumulatora |
| F15 | 7,5А AM2 NO.2 – Jednostka sterująca urządzeniami elektrycznymi |
| F 16 | 50A H-LP MAIN – Reflektory |
| F17 | 50A P/I – Układ wtrysku paliwa |
| F18 | 80А GLOW – Układ wstępnego podgrzewania silnika (dla silników Diesla) |
| F19 | 60A EPS – Elektryczne wspomaganie kierownicy |
| F20 | 120А ALT – System ładowania akumulatorów |
| F21 | 15A IG2 – Układ wtrysku paliwa, system Smart Entry |
| F22 | 10A KLAKSON – Sygnał dźwiękowy |
| F23 | 20A EFI GŁÓWNY – Układ wtrysku paliwa |
| F24 | rezerwa |
| F25 | rezerwa |
| F26 | rezerwa |
| F27 | 50A AMT – Przekładnia robotyczna |
| F28 | 30А HTR SUB NR 3 – Klimatyzator |
| F29 | 30А HTR SUB NR 2 – Klimatyzator |
| F30 | 30А HTR SUB NR 1 – Klimatyzator |
| F31 | 10А H-LP LH LO – Reflektor prawy (światła mijania) |
| F32 | 10А H-LP RH LO – Reflektor lewy (światła mijania) |
| F33 | 10А H-LP LH HI – Reflektor prawy (światła drogowe) |
| F34 | 10А H-LP RH HI – Reflektor lewy (światła drogowe) |
| F35 | 10A EFI NR 1 – Układ wtryskowy |
| F36 | 10A EFI NR 2 – Układ wtryskowy |
| F37 | 7.5A IG2 NR 2 – System startowy, Inteligentny system wejścia |
| 38 | FR DEICER – Przekaźnik wentylatora uderzeniaego |
| 39 | IGT/INJ – Przekaźnik włącznika reflektorów |
| 40 | AMT – Przekaźnik przekładni robotycznej |
| 41 | H-LP – Przekaźnik reflektorów |

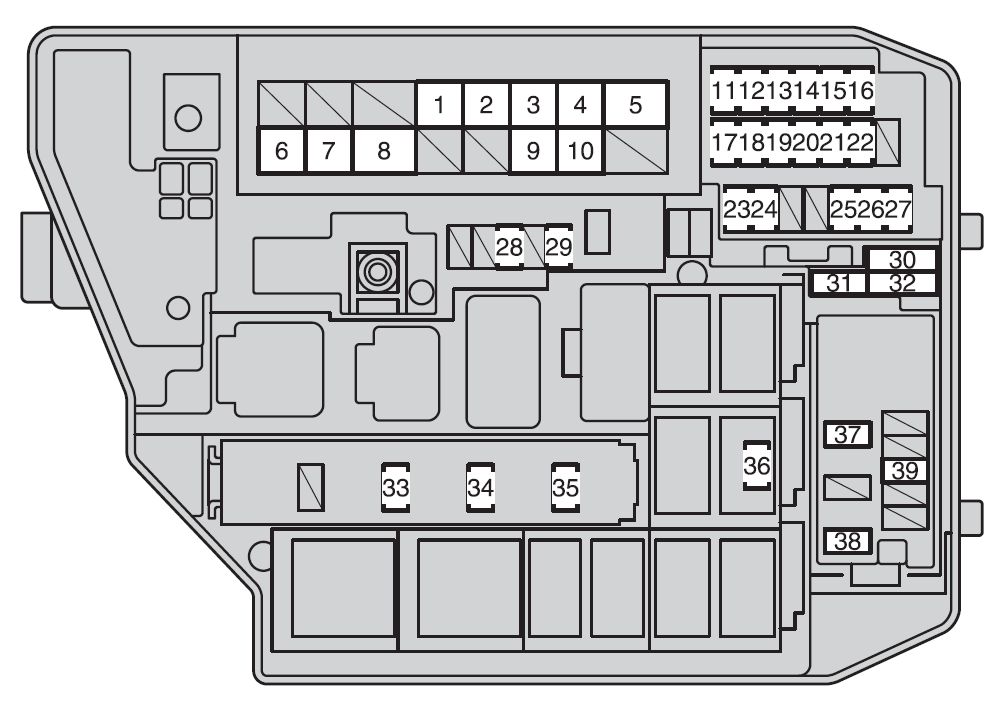

Typ 2
Schemat
Przeznaczenie
| 1 | 30A CDS FAN – Elektryczny wentylator(y) wymaganiay |
| 2 | 40A RDI FAN – Elektryczny wentylator(y) wymagającyy |
| 3 | 30A ABS nr. 3 – Układ przeciwblokujący, układ kontroli stabilności pojazdu |
| 4 | 50A ABS nr. 1 – Układ przeciwblokujący, układ kontroli stabilności pojazdu |
| 5 | 50A HTR – Układ klimatyzacji |
| 6 | 120А ALT – Układ ładowania, RDI FAN, CDS FAN, ABS NR. 1, NR ABS. 3, HTR, LICZBA HTR. 1, HTR PODNR. 3, ACC, CIG, LICZNIK, IGN, ECU-IG NR. 2, HTR-IG, wycieraczka, spryskiwacz, ECU-IG NR. 1, AM1, DRZWI, STOP, DRZWI PRZEDNIE, ZASILANIE, DRZWI TYLNE, DRZWI TYLNE, OBD, ACC-B, FR FOG, DEF, MIR HTR, TYŁ, PANEL |
| 7 | 60A EPS – Elektryczne wspomaganie kierownicy |
| 8 | 80A GLOW – Świece |
| 9 | 50A P/I – EFI GŁÓWNY, RÓŻOWY, IG2 |
| 10 | 50A H-LP GŁÓWNY – Reflektory |
| 11 | 10A NR EFI 2 – System kontroli emisji |
| 12 | 10A NR EFI 1 – Wielopunktowy układ wtrysku paliwa / zasilający wielopunktowy układ wtrysku paliwa |
| 13 | 10А H-LP RH HI – Reflektor prawy (światła drogowe) |
| 14 | 10А H-LP LH HI – Reflektor lewy (światła dróg) |
| 15 | 10А H-LP RH LO – Reflektor prawy (światła mijania) |
| 16 | 10А H-LP LH LO – Reflektor lewy (światła mijania) |
| 17 | 10A ETCS – Elektroniczny system sterowania przepustnicą |
| 18 | 10А TURN-HAZ – Kierunkowskazy, światła awaryjne |
| 19 | 7,5А ALT-S – Układ ładowania |
| 20 | 7,5A AM2 NR. 2 – Wielopunktowy układ wtrysku paliwa / wielopunktowy układ wtrysku paliwa, układ rozruchowy |
| 21 | 30A AM2 – Układ rozruchowy |
| 22 | 20А STRG LOCK – System blokady kierownicy |
| 23 | 7,5А IG2 NO.2 – Układ rozruchowy |
| 24 | 10A ECU-B2 – Układ klimatyzacji |
| 25 | 10A ECU-B – ECU obudowa korpusu, czujnik i mierniki |
| 26 | 15A RAD NR. 1 – Dźwięk systemowy |
| 27 | 10A DOME – Oświetlenie bagażnika, system inteligentnego kluczyka |
| 28 | 30A AMP – Dźwięk systemowy |
| 29 | 10 maja |
| 30 | 10A ZAPASOWY – Zapasowy bezpiecznik |
| 31 | 30A ZAPASOWE – Zapasowy bezpiecznik |
| 32 | 20A ZAPASOWE – Zapasowy bezpiecznik |
| 33 | 20A EFI MAIN – Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa, EFI NO. 1, NR EFI 2 |
| 34 | 10A Klakson – Sygnał |
| 35 | 15A IG2 – Wielopunktowy układ wtrysku paliwa / końcowy wielopunktowy układ wtrysku paliwa, układ rozruchowy, IGN, LICZNIK |
| 36 | 7,5A ST – Rozrusznik |
| 37 | 30A HTR PODNR. 1 – Grzałka PTC |
| 38 | 30A HTR PODNR. 3 – Grzałka PTC |
| 39 | 15A PWR OUTLET / INVERTER lub PWR OUTLET – Gniazdo zapalniczki |
Dodatkowy przekaźnik przekaźników
Schemat
Przeznaczenie
| R2 | Nagrzewnica pomocnicza (HTR SUB NR 1) |
| R3 | Nagrzewnica pomocnicza (HTR SUB NR 3) |
| R4 | Nagrzewnica pomocnicza (HTR SUB NR 2) |
