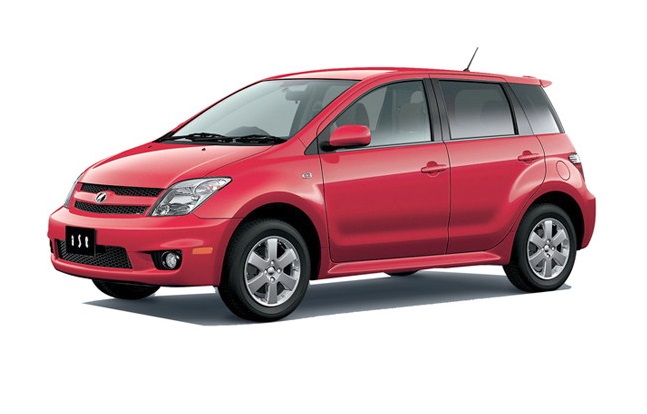

Toyota IST I pokolenia była produkowana w latach 2002, 2003, 2004, 2005, 2006, 2007 i dostarczana na cały świat. W niektórych krajach jest znany jako Toyota Scion xA . W tym artykule przedstawiono opis bezpieczników i przekaźników Toyoty Ist wraz ze schematami skrzynek i ich lokalizacji. Podkreślmy bezpiecznik za zapalniczkę.
Rozmieszczenia urządzeń i ich konstrukcji mogą być uruchamiane od pokazanych i uruchamianych z roku produkcji oraz udostępnianych.
Contents
Przedział lotniczy
W kabinie głównej głównej skrzynki bezpieczników i przekaźników znajduje się pod panelem, za osłoną ochronną.
RHD
LHD
Zdjęcie poglądowe ich wykonania
Schemat na okładkę skrzynki
Schemat
Opis
| 1 | WSKAŹNIK 10A – Przyrządy, ABS, klimatyzacja, światła cofania, układ ładowania, zestaw wskaźników, podwójny zamek, sterownik zamka drzwi, sterownik silnika, sterownik biegów skrzyniowych, światła do jazdy dziennej, brzęczyk ostrzegawczy, szyberdach, elektrycznie sterowane silniki, wyłącznik wybieraka skrzyni biegów bieg, kierunkowskazy, alarm, grzejnik |
| 2 | 10А DEF RLY – Ogrzewana tylna szyba, podgrzewane lusterka |
| 20А DEF – Ogrzewana tylna szyba, podgrzewane lusterka | |
| 3 | 25A D/L – Zamek podwójny, jednostka sterująca zamkiem drzwi |
| 4 | 7,5A TAIL – Przednie światło przeciwmgielne, reflektory, regulacja zasięgu reflektorów, brzęczyk ostrzegawczy, tylne światło przeciwmgielne, światło pozycyjne |
| 5 | – |
| 6 | 20A WYCIERACZKA – Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, zamek drzwi |
| 7 | 7,5А ECU − B – Reflektory, tylne światło przeciwmgielne |
| 8 | 15A FOG – Przednie światło przeciwmgielne |
| 9 | 15A ACC – Zapalniczka samochodowa, zegar, zestaw wskaźników, brzęczyk ostrzegawczy, wyświetlacz wielofunkcyjny, gniazdo, system audio, elektrycznie sterowane lusterka |
| 10 | 7,5A ECU-IG – ABS, oświetlenie wnętrza, wyświetlacz wielofunkcyjny, ogrzewanie postojowe (PTC), wentylator chłodzący, system poduszek powietrznych SRS, grzejnik |
| 11 | 7,5А OBD – Złącze diagnostyczne |
| 12 | 10А HAZ – Kierunkowskazy, alarm |
| 13 | 7,5A AC – Klimatyzacja, nagrzewnica |
| 14 | 10A S-HTR – Podgrzewane siedzenia |
| 15 | – |
| 16 | 10A STOP – Sterownik silnika, sterownik skrzyni biegów, blokada wybieraka skrzyni biegów, światło hamowania |
| 17 | 50А AM1 – Bezpieczniki: „ACC”, „GAUGE”, „DEF” („DEF RLY”, „S-HTR”, „WIPER”, „ECU – IG” |
| 18 | MOC 30A – Szyby, szyberdach |
| 19 | 40А HTR – Klimatyzacja, nagrzewnica |
| 20 | 30A DEF – Ogrzewana tylna szyba, podgrzewane lusterka |
| Przekaźnik | |
| R1 | Podgrzewacz |
| R2 | Światła awaryjne (kierunkowskazy) |
| R3 | Przekaźnik zasilania (okna, szyberdach) |
| R4 | Pompa paliwa (otwarcie obwodu (C / OPN)) |
Za działanie zapalniczki odpowiada bezpiecznik nr 9, 15A, kolejny bezpiecznik znajduje się w bloku pod maską.
Poszczególne elementy przekaźnika można montować obok siebie np. przekaźnik świateł przeciwmgłowych, przekaźnik nagrzewnicy itp.
Komora silnika
Skrzynka bezpieczników i przekaźników
Zespół ten znajduje się po lewej stronie komory silnika, obok akumulatora.
Zdjęcie
Schemat z okładki skrzynki
Schemat
Przeznaczenie
| 1 | 15A DOME – Zegar, zestaw wskaźników, podwójny zamek, reflektory, oświetlenie wnętrza, brzęczyk ostrzegawczy, wyświetlacz wielofunkcyjny, system audio, sterownik zamka drzwi |
| 2 | 15A EFI – Jednostka sterująca silnika, immobilizer, jednostka sterująca skrzynią biegów |
| 3 | Klakson 15A – Sygnał dźwiękowy |
| 4 | 15A AM2 – Układ ładowania, zestaw wskaźników, sterownik silnika, immobilizer, sterownik skrzyni biegów, wyświetlacz wielofunkcyjny, układ poduszek powietrznych SRS, układ zapłonowy |
| 5 | 30A ST – Układ rozruchowy |
| 6 | – |
| 7 | 10A H − LP LH – Reflektor lewy, regulacja zasięgu reflektorów |
| 8 | 10A H − LP RH – Reflektor lewy, regulacja zasięgu reflektorów |
| 9 | 15A P/PUNKT – Gniazdo |
| 10 | Zapasowy bezpiecznik |
| 11 | Zapasowy bezpiecznik |
| 12 | Zapasowy bezpiecznik |
| 13 | – |
| 14 | – |
| 15 | 30A RDI – Wentylator chłodzący |
| 16 | 50A HTR SUB1 – Nagrzewnica pomocnicza (PTC) |
| 17 | – |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Wentylator chłodzący |
| R3 | Rozrusznik |
| R4 | – |
| R5 | Gniazdo zasilania |
| R6 | Nagrzewnica pomocnicza (PTC) |
| R7 | EFI |
| R8 | Sprzęgło sprężarki klimatyzacji |
| R9 | Sygnał dźwiękowy |
Dodatkowe pudełko
Schemat
Oznaczenie
| 1 | 10А H-LP HI RH – Reflektory (światła do jazdy dziennej) |
| 2 | 10А H-LP HI LH – Zestaw wskaźników, reflektory (światła do jazdy dziennej) |
| Przekaźnik | |
| R1 | Reflektory |
| R2 | Ściemniacz (DIM) |
| R3 | – |
Pudełko ABS
Schemat
Opis
- 1 – Bezpiecznik ABS nr 3 (modele bez VSC); nie (modele z VSC)
- A – nie (modele bez VSC); Przekaźnik ABS MTR (modele z VSC)
- B – przekaźnik ABS MTR (modele bez VSC); Przekaźnik ABS CUT (modele z VSC)
- C – przekaźnik ABS SOL (modele bez VSC); nie (modele z VSC).
Skrzynka bezpieczników zasilania
Znajduje się on na dodatnim biegunie akumulatora i wykonany jest w formie wkładek topikowych dużej mocy.
Schemat
Przeznaczenie
- 60А GŁÓWNY – Bezpieczniki: „EFI”, „DOME”, „HORN”, „ST”, „AM2”, „H − LP LH”, „H − LP RH”, „H − LP LH (HI)”, „ H – LP RH (HI) ”,„ H – LP LH (LO) ”,„ H – LP RH (LO) ”
- 80A – Układ „START/STOP”.
- ALT 100/120A – Bezpieczniki: „ECU-B”, „TAIL”, „D/L”, „OBD”, „RDI”, „AM1”, „HAZ”, „HTR”, „HTR-SUB1”, „ MOC”, „STOP”, „DEF”, Układ ładowania
- 60A ABS – ABS
