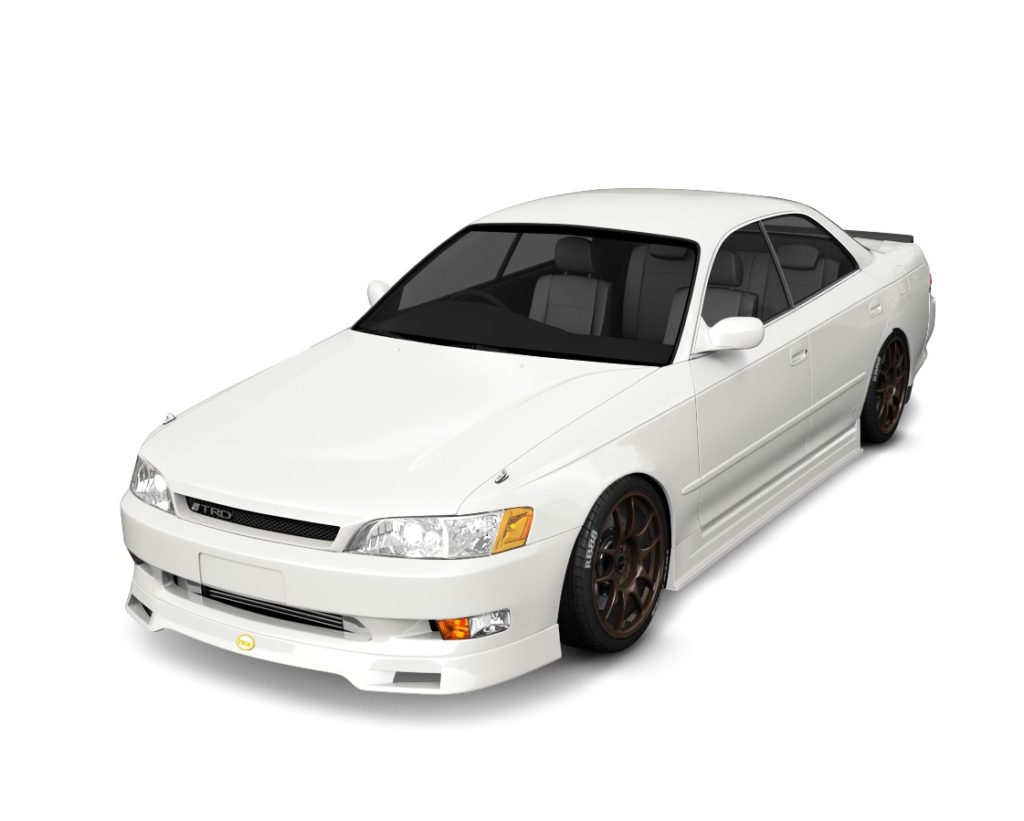

Toyota Mark 2 w nadwoziu 90 reprezentuje 7 generację gamy modeli Mark 2, która była produkowana w latach 1992, 1993, 1994, 1995, 1996. W tym artykule przedstawimy opis bezpieczników i przekaźników do nadwozia Toyoty Mark 2 90, ze schematami blokowymi i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki. Materiał ten jest również odpowiedni dla właścicieli Toyoty Cresta, Toyota Chaser .
Przedział pasażerski

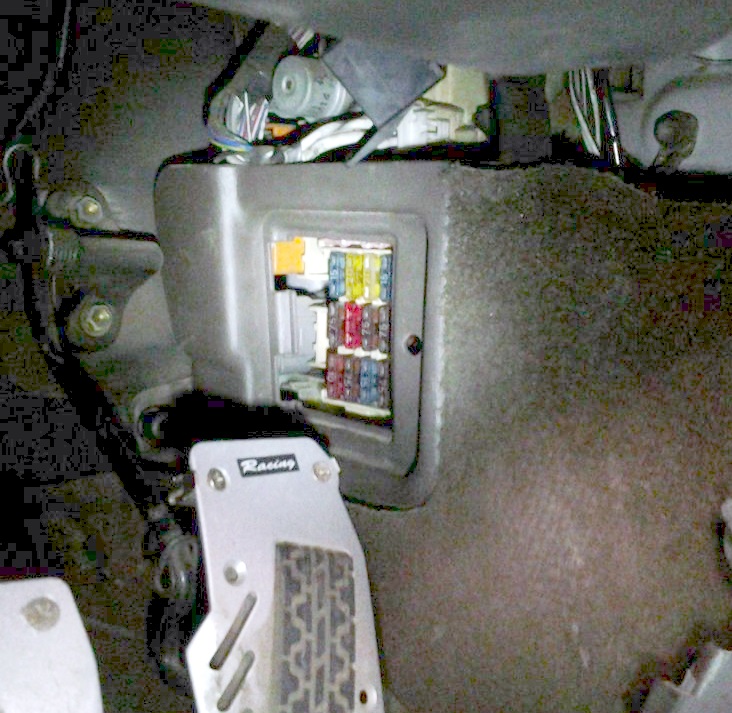

Skrzynka bezpieczników i przekaźników znajduje się w słoniu pod deską rozdzielczą na stojaku za osłoną ochronną.

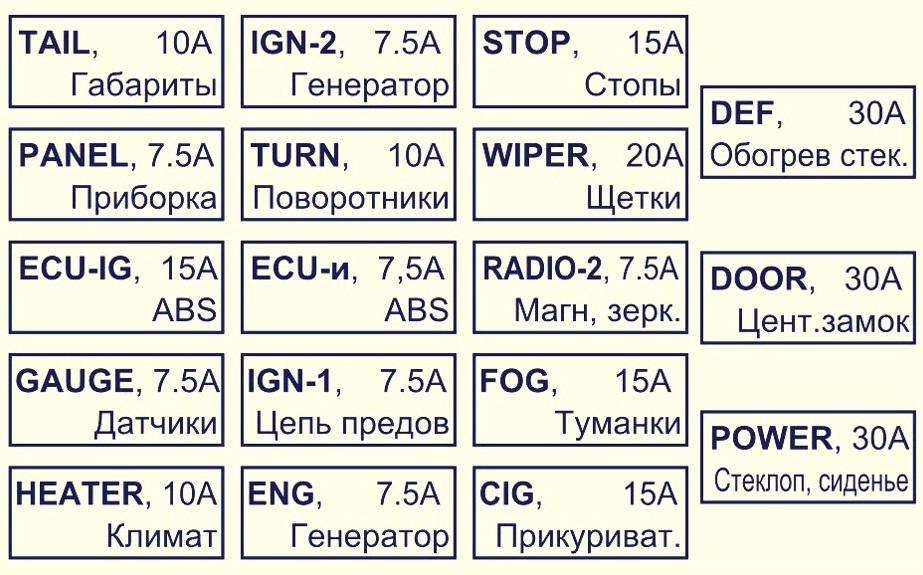

Schemat bezpieczników
Opis
| TYLNE ODMGŁAWANIE (ogrzewanie szyby) | 30A |
| DRZWI (centralny zamek) | 30A |
| MOC (podnośniki szyb, szyberdach) | 30A |
| STOP (światła stopu) | 15A |
| WYCIERACZKA (wycieraczki i spryskiwacze) | 20A |
| RADIO nr 2 (magnetofon) | 7,5A |
| Mgła (światła przeciwmgielne) | 15A |
| CIG (zapalniczka) | 15A |
| IG nr 2 (układ rozruchu silnika) | 7,5A |
| SKRĘT (kierunkowskazy i światła awaryjne) | 10A |
| ECU-B (sterowanie lusterkami, zdalny zamek) | 5A |
| IG nr 1 (układ rozruchu silnika) | 7,5A |
| SILNIK (silnik) | 7,5A |
| OGON (wymiary) | 7,5A |
| PANEL (zestaw wskaźników) | 7,5A |
| ECU-IG | 15A |
| MIERNIK (urządzenia) | 7,5 А |
| PODGRZEWACZ | 10A |
Bezpiecznik zapalniczki jest oznaczony jako CIG.

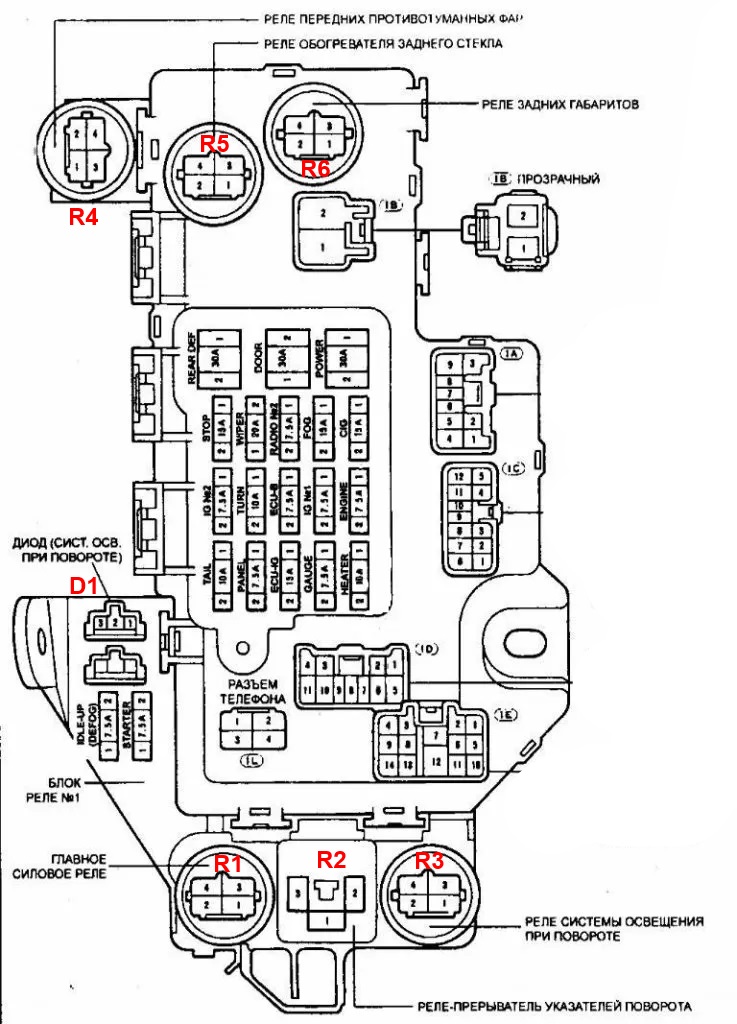

Schemat przekaźnika
Oznaczenie
D1 – Dioda oświetlenia podczas pokonywania zakrętów
R1 – Przekaźnik głównego zasilania
R2 – Przekaźnik przerywacza kierunkowskazów
R3
– Przekaźnik kierunkowskazów R4 – Przekaźnik przednich świateł przeciwmgielnych
R5 – Przekaźnik odmgławiacza tylnej szyby
R6 – Przekaźnik tylnej klapy
Komora silnika
Główne pudełko

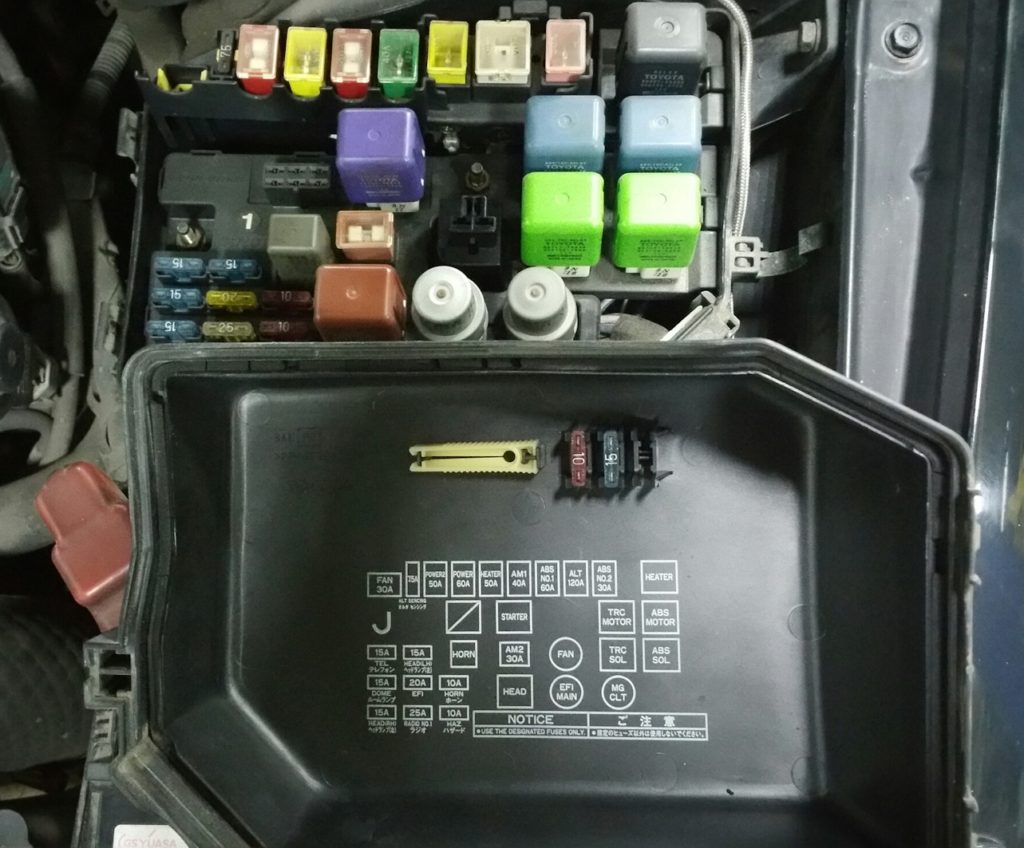

Główna skrzynka bezpieczników i przekaźników w komorze silnika znajduje się po lewej stronie obok akumulatora.

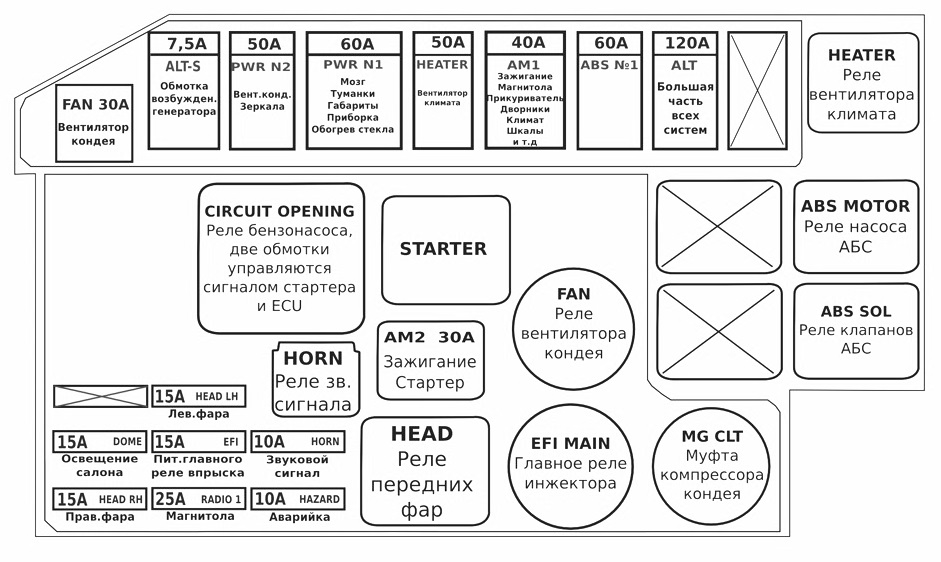

Schemat
Przeznaczenie
| WENTYLATOR KOND (wentylator skraplacza) | 30A |
| ALT-S (ładowanie) | 7,5A |
| MOC nr 2 | 50A |
| MOC nr 1 | 60A |
| PODGRZEWACZ | 50A |
| HEAD (RH) (prawy reflektor) | 10A |
| HEAD (LH) (prawy reflektor) | 10A |
| TRC (system kontroli trakcji) | 7,5A |
| ODLADZACZ (odladzacz) | 20A |
| AM2 (łańcuch AM2 stacyjki) | 20A |
| 4WS nr 2 (system 4WS) | 30A |
| ALT-S (obwód generatora) | 5A |
| 4WS nr 1 (system 4WS) | 30A |
| RÓG (sygnał dźwiękowy) | 10A |
| GŁÓWNY (główny bezpiecznik) | 40A |
| RADFAN (wentylator chłodnicy) | 30A |
| ABS (system przeciwblokujący) | 60A |
| ALT (generator) | 100A |
| EFI (układ wtryskowy) | 15A |
- OTWARCIE OBWODU – przekaźnik pompy paliwa
- RÓG – przekaźnik klaksonu
- GŁOWICA – przekaźnik reflektorów
- WENTYLATOR – przekaźnik wentylatora
- GLOW – przekaźnik świec żarowych
- HEATER – przekaźnik nagrzewnicy
- ROZRUSZNIK – przekaźnik rozrusznika
Dodatkowe pudełko
Znajduje się na przegrodzie po lewej stronie komory silnika.

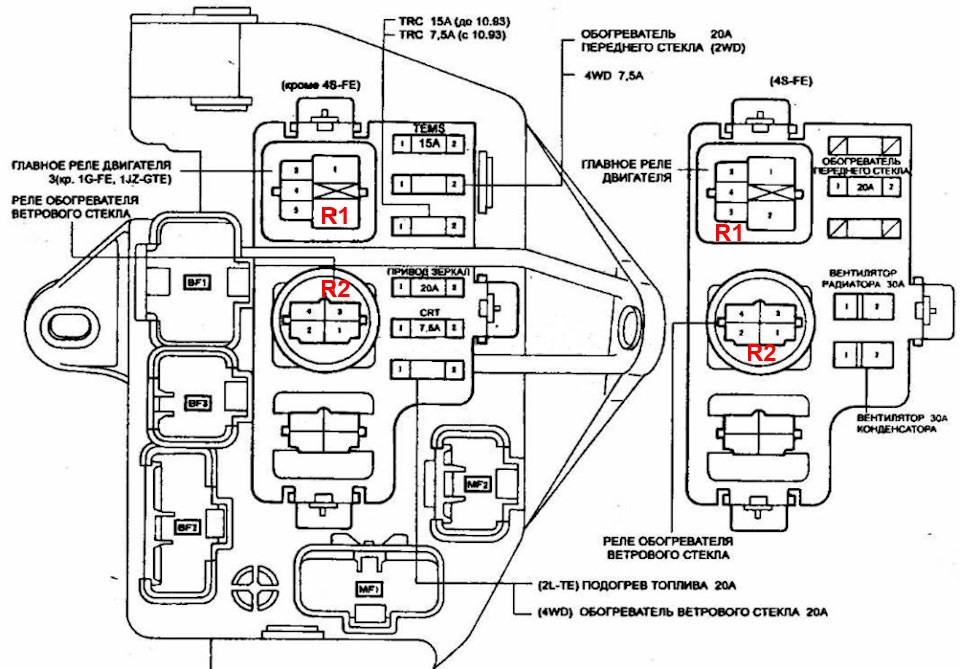

Schemat
Opis
- R1 – Główny przekaźnik silnika
- R2 – Przekaźnik ogrzewania szyby przedniej
