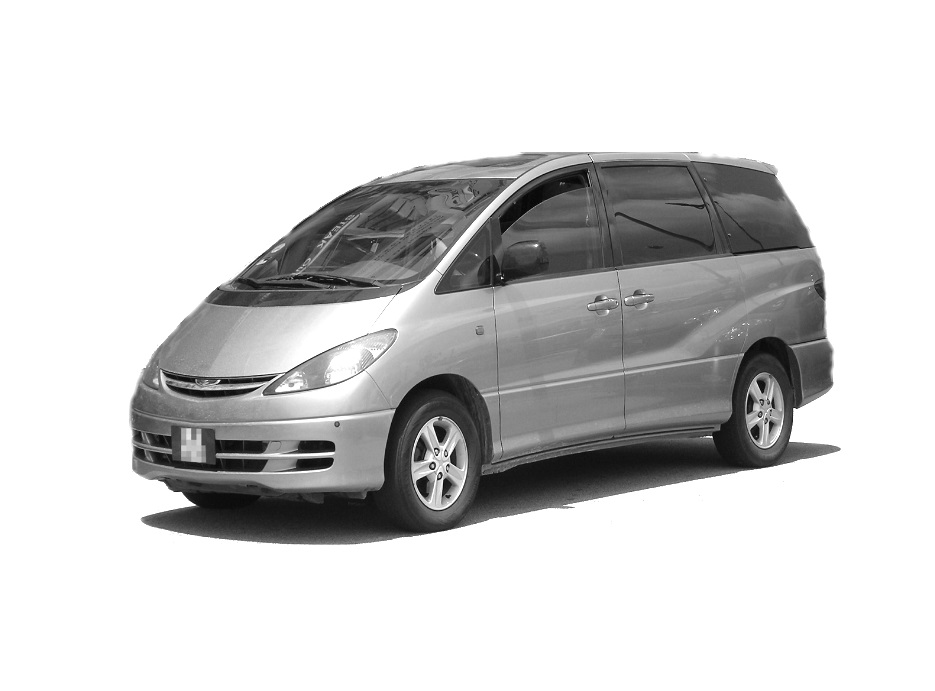

Toyota Estima 2 generacji produkowana była w latach 2000, 2001, 2002, 2003, 2004, 2005, 2006. Europejska wersja tego modelu nosi nazwę Toyota Previa 2 . W tej publikacji pokażemy rozmieszczenie elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Toyoty Estima Previa wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Rozmieszczenie klocków i przeznaczenie znajdujących się w nich elementów może różnić się od pokazanego i zależeć od regionu dostawy, roku produkcji oraz poziomu wyposażenia Twojego samochodu. Sprawdź informacje na podstawie diagramów na okładce pudełka.
Contents
Przedział pasażerski
Lokalizacja

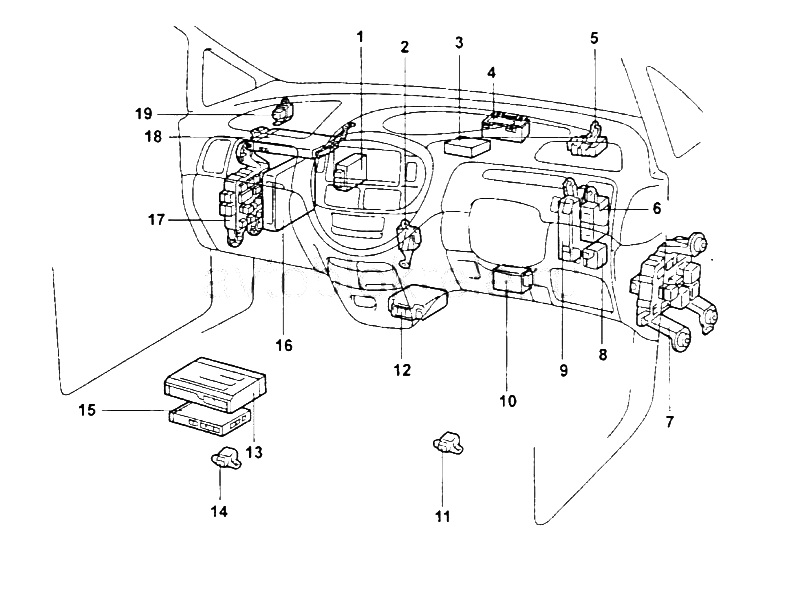

Ogólna lokalizacja bloków w kabinie
Opis
- wzmacniacz nagrzewnicy (modele z klimatyzacją z ręcznym sterowaniem wyzwalaniem przed 05.2003)
- kontroler kamery (modele do 05.2003)
- kontroler kamery (modele od 05.2003)
- centralny blok montażowy
- elektroniczny moduł parkowania
- moduł elektroniczny tempomatu
- skrzynka montażowa po stronie kierowcy
- brzęczyk
- Elektroniczna jednostka sterująca ABS
- wzmacniacz klimatyzatora (modele z ręcznym wyzwalaniem klimatyzatora przed 05.2003)
- czujnik przemieszczenia bocznego i czujnik opóźnienia (modele do 05.2003)
- elektroniczna jednostka sterująca SRS
- moduł elektroniczny systemu nawigacji
- czujnik ruchu bocznego i czujnik opóźnienia (modele od 05.2003)
- Tuner telewizyjny (modele 05.2001 – 05.2003)
- elektroniczna jednostka sterująca silnikiem
- skrzynka montażowa po stronie pasażera
- Tuner TV (modele do 05.2001), 19 – blok przekaźnika nagrzewnicy

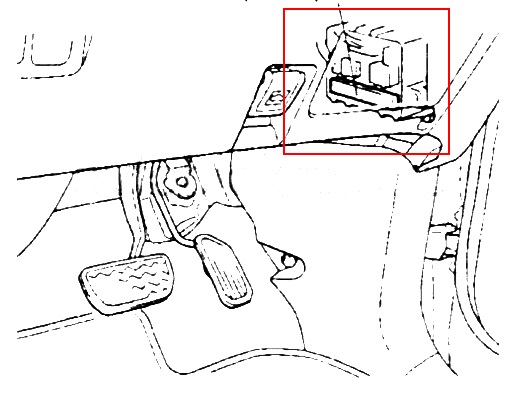

Skrzynka po stronie kierowcy
Zdjęcie

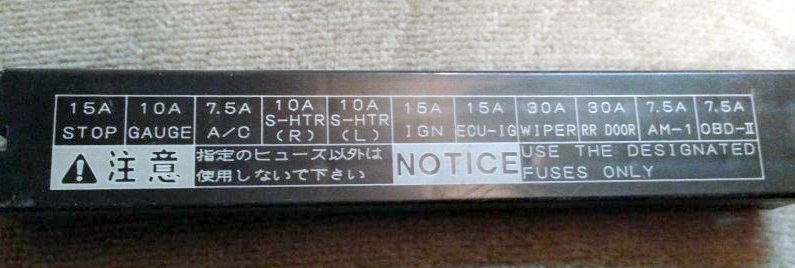

Schemat z okładki skrzynki
Przeznaczenie
| 1 | 15A STOP – Światła stopu |
| 2 | WSKAŹNIK 10A – Tablica przyrządów, alarm |
| 3 | 7,5A А / С – Klimatyzator |
| 4 | 15A IGN-SRS, ECT |
| 5 | 15A ECU-IG – Stacja multi-AV, tempomat |
| 6 | 30A WIP – Wycieraczka szyby przedniej |
| 7 | 15A CIG – Elektryczne lusterka, zapalniczka |
| 8 | 7,5A AM1 – Przekaźnik obwodu mocy |
| 9 | 7,5A OBD II – Złącze diagnostyczne |
Za działanie zapalniczki odpowiada bezpiecznik oznaczony jako CIG 15A. Kolejny bezpiecznik znajdziesz w skrzynce po stronie pasażera.

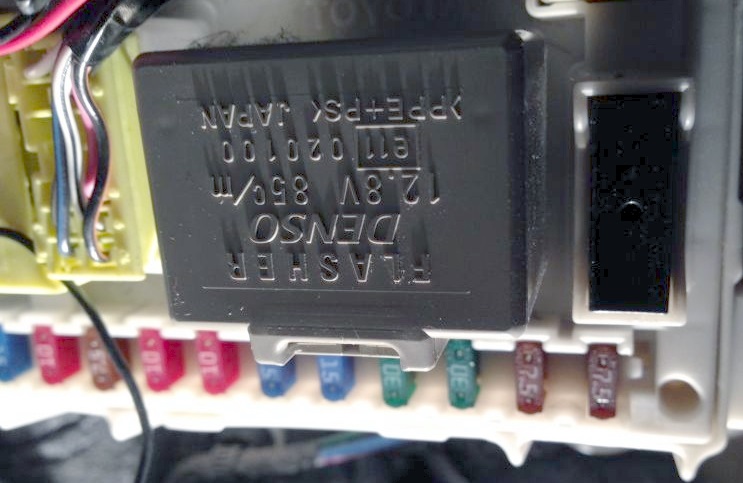

Przekaźnik kierunkowskazów jest zainstalowany nad bezpiecznikami. Z tyłu urządzenia można również podłączyć niektóre przekaźniki: przekaźnik automatycznej kurtyny (AUTO CURTAIN), przekaźnik nagrzewnicy, przekaźnik zapłonu

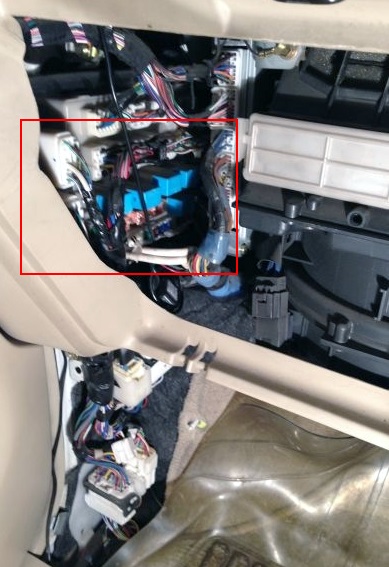

Skrzynka po stronie pasażera

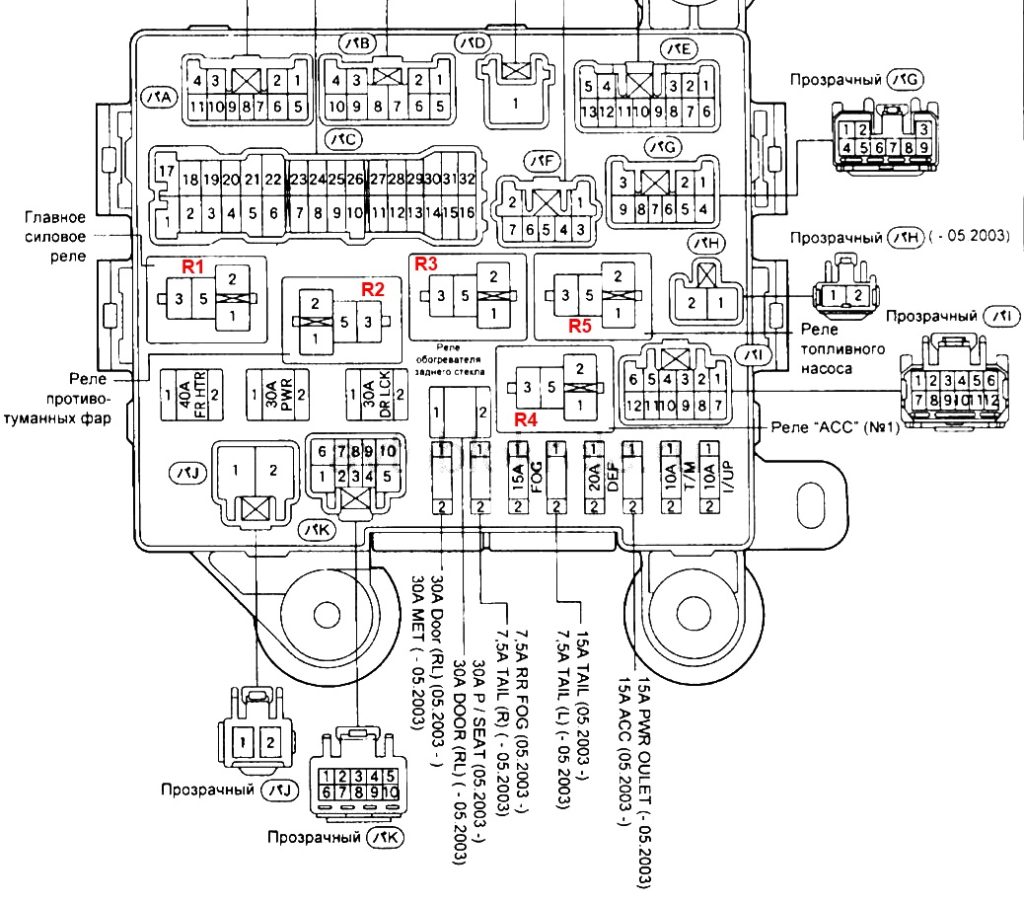

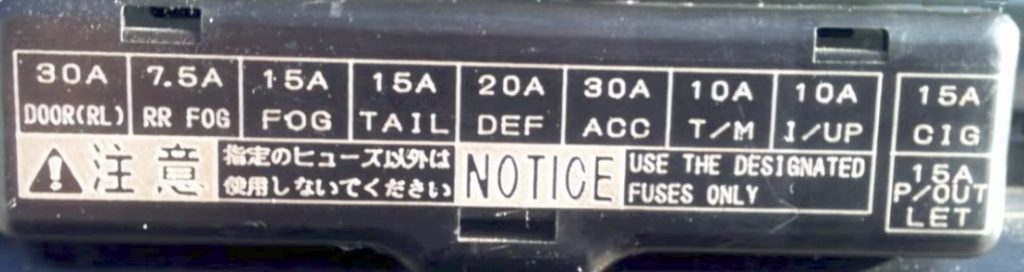

Schemat z okładki skrzynki
Schemat
Bezpiecznik
MET 30A Zestaw wskaźników
TAIL (R) 7,5A Światło pozycyjne (reflektor prawy)
FOG 15A Światła przeciwmgielne
TAIL (L) 7,5A Światło pozycyjne (reflektor lewy)
DEF 20A Ogrzewana tylna szyba
PWE OUTLET 15A Złącze wyposażenia dodatkowego
T/M 10A Cofanie światło
l/UP 10A ECT
DRZWI 30A Automat do drzwi
Opis przekaźnika
R1 – Główny przekaźnik zasilania
R2 – Przekaźnik
świateł przeciwmgielnych R3 – Przekaźnik odmgławiacza tylnej szyby
R4 – Przekaźnik ACC
R5 – Przekaźnik pompy paliwa
Komora silnika
Lokalizacja

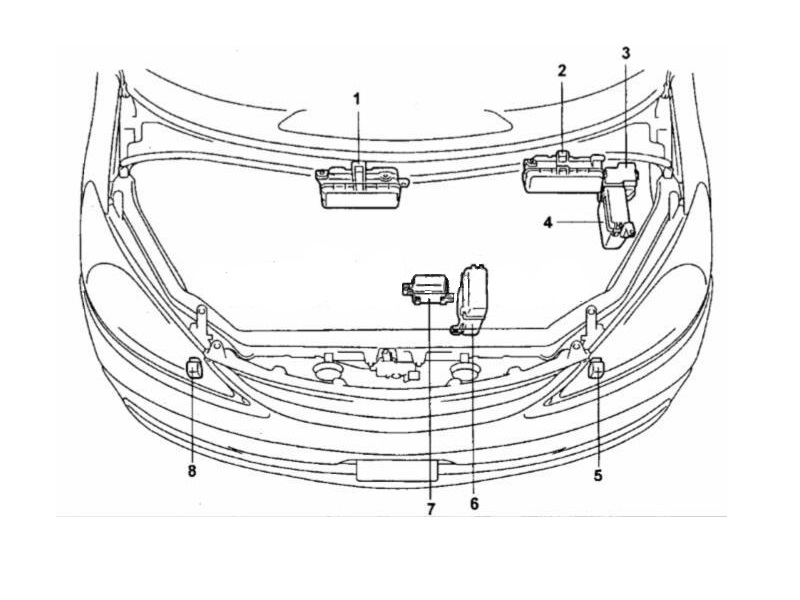

Ogólna lokalizacja skrzynek pod maską
Opis
- skrzynka montażowa w komorze silnika (1MZ-FE)
- skrzynka montażowa w komorze silnika (2AZ-FE)
- przekaźnik nagrzewnicy pomocniczej i skrzynka bezpieczników (2AZ-FE)
- skrzynka bezpieczników (2AZ-FE)
- lewy przedni czujnik SRS
- skrzynka bezpieczników (1MZ-FE)
- moduł przekaźnika silnika wentylatora (2AZ-FE)
- prawy przedni czujnik SRS.
Skrzynka montażowa

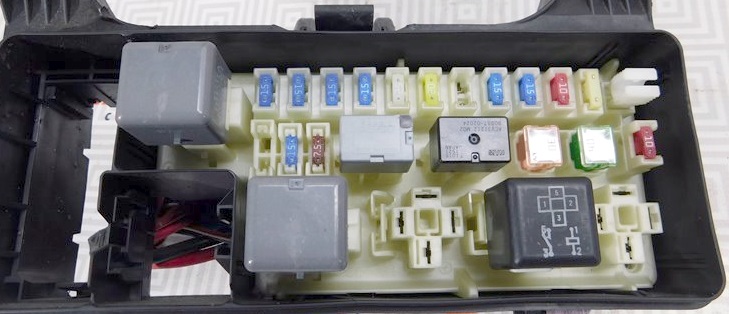

Zdjęcie poglądowe

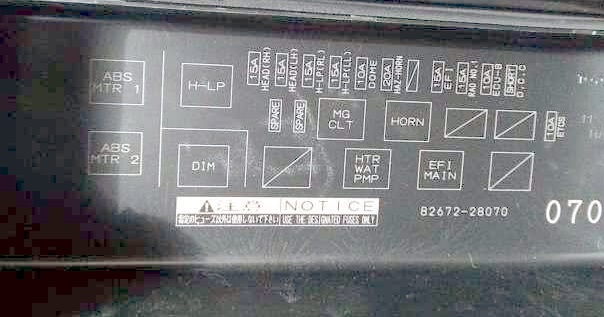

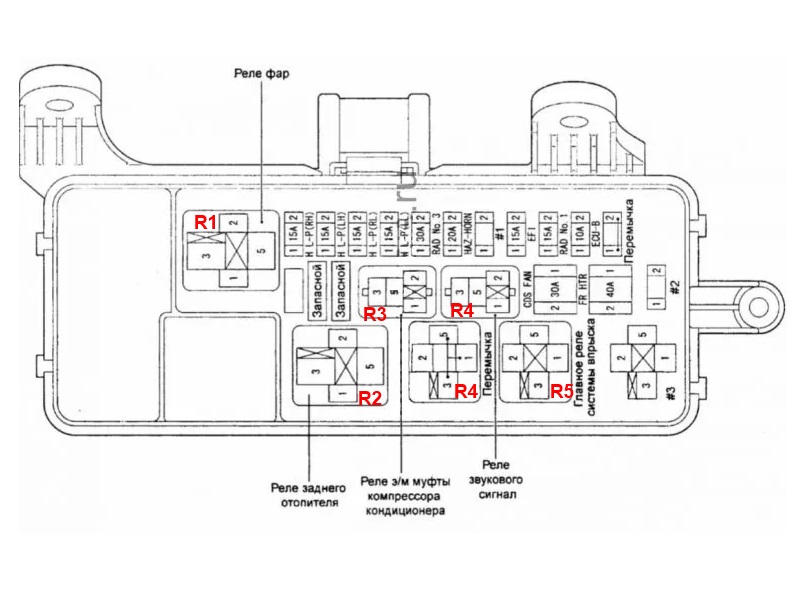

Schemat z okładki skrzynki
Schemat
Przeznaczenie
Bezpieczniki
BLC 10A
Klimatyzator automatyczny (dwustrefowy)
WENTYLATOR CDS 30A
Elektryczny napęd wentylatora (modele z silnikiem 2AZ-FE)
RAD nr 1 15A
System audio
Tylny system LCD
Multivision
RAD nr 3 30A
System audio (system Multivision) (modele z 10 głośnikami) i tylny wyświetlacz LCD
VSC 40A
Układ przeciwblokujący (modele VSC)
P/W RH 30A
Elektryczne szyby
KOPUŁA 10A
Oświetlenie wnętrza, oświetlenie stacyjki
KURTYNA PRAWA 15A
Elektryczne rolety
ECU-B 10A
System zarządzania silnikiem, elektroniczny system sterowania automatyczną skrzynią biegów i system immobilizera Układ
przeciwblokujący układ hamulcowy System
TEMS
Sygnalizacja włączenia
Napęd elektryczny drzwi przesuwnych
Napęd elektryczny
tylnych drzwi Wspomaganie zamykania tylnych drzwi
centralny
zamek Elektryczne szyby
System ostrzegania o lewej stronie stacyjki i wyłączone oświetlenie
System Multiplex
Elektryczny szyberdach
Zestaw wskaźników
System audio
Tylny wyświetlacz LCD
System Multivision
Światła cofania
Lampy wewnętrzne
Automatyczna klimatyzacja (dwustrefowa)
System utrzymywania prędkości
EFI 15A
Układ zarządzania silnikiem, elektroniczny układ sterowania automatyczną skrzynią biegów i układ immobilizera
FR HTR 40A
Klimatyzator automatyczny (dwustrefowy)
HAZ-HORN 20A
Sygnał dźwiękowy
Kierunkowskazy i światła awaryjne
H-LP (LH) 15A
Reflektory (lewe, dalekie)
H-LP (LL) 15A
Reflektory (lewe, niskie)
H-LP (RH) 15A
Reflektory (modele z reflektorami ksenonowymi) (prawe, wysokie)
H-LP (RL) 15A
Reflektory (modele z reflektorami ksenonowymi) (prawe, niskie)
PTC1 50A
Klimatyzator automatyczny (dwustrefowy)
PTC2 50A
Klimatyzator automatyczny (dwustrefowy)
PTC3 50A
Klimatyzator automatyczny (dwustrefowy)
Przekaźnik
- R1 – Przekaźnik reflektorów
- R2 – Przekaźnik nagrzewnicy tylnej
- R3 – Przekaźnik sprzęgła klimatyzatora
- R4 – Przekaźnik klaksonu
- R5 – Przekaźnik główny układu wtryskowego

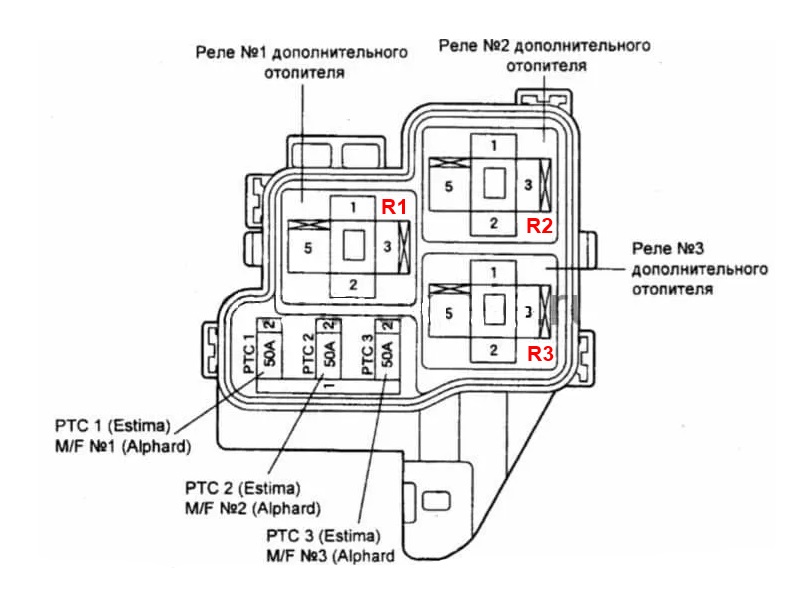

Dodatkowa skrzynka grzewcza
R1, R2, R3 – Przekaźnik dodatkowej nagrzewnicy
Skrzynka bezpiecznikowa

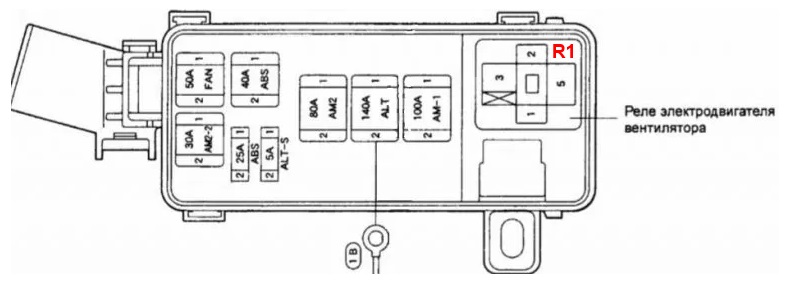

Schemat
Oznaczenie
R1 – Przekaźnik silnika wentylatora
ABS 25A
Układ przeciwblokujący (modele bez VSC)
ABS 40A
System antywłamaniowy
ALT 140A
System ładowania
System uruchamiania
Wymiary (edytuj)
Podświetlenie
ALT-S 5A
System ładowania
AMI 100A
Konsumenci zewnętrzni
AM2 80A
Reflektory
AM 2-2 30A
Uruchom system
WENTYLATOR 50A
Napęd elektryczny wentylatora
To wszystko. Jeśli masz coś do dodania – napisz w komentarzach.
