Toyota Estima Previa (2007 – 2020) bezpieczniki i przekaźniki

Toyota Previa  3 generacji produkowana była w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020 pod oznaczeniem XR50. W tym czasie model został odnowiony. na rynku japońskim i australijskim odpowiednio jako Toyota Estima i Toyota Tarago oraz jako Previa na innych rynkach. Ta generacja była szczególnie nieobecna na rynku europejskim. W tym poście znajdziecie opis bezpieczników i przekaźników Toyota Estima Previa 3 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami ich działania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.

Toyoty Estimie 3

Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.

Przedział pasażerski

Lewa skrzynka bezpieczników

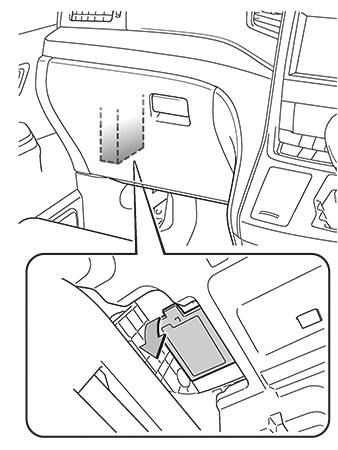

Skrzynka bezpieczników znajduje się w dolnej części tablicy rozdzielczej po stronie pasażera.

Lokalizacja po lewej stronie skrzynki bezpieczników

Zdjęcie

Zdjęcie

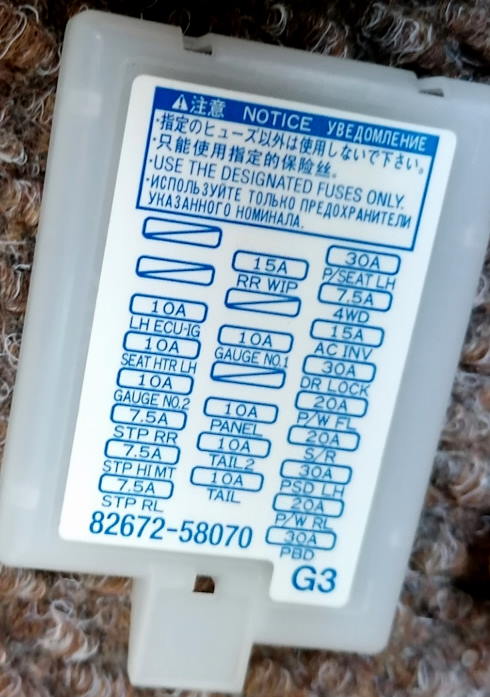

Sprawdź przeznaczenie elementów na podstawie swoich schematów na okładce bloku.

Zdjęcie

Schemat

diagram

Opis

 1 lewy ECU-IG10A ECU nadwozia, drzwi przesuwne zasilane elektrycznie
2 MIEJSCA HTR lewa10A Ogrzewanie siedzenia
3 MIERNIK NR 2Podświetlenie 10A
4 STP RR7,5A Światło hamowania
5 STP HI MT7,5A Lampa stopu montowana wysoko
6 STP RL7,5A Światło hamowania
7 RR WIP15A Wycieraczka tylna
8 MIERNIK NR 1Miernik 10A, odmrażacz przedniej wycieraczki
9 PANEL10A Włącz oświetlenie
10 OGON210A Światło tylne
11 OGON10A Światło tylne
12 szt./siedzenie lewe30A Fotel pasażera
13 Napęd na 4 kołaUkład 4WD 7,5A
14 AC INW15A Gniazdo akcesoriów
15 BLOKADA DR30A Sterownik nadwozia
16 P/W FLOkno elektryczne 20A
17 S/R20A Dach księżycowy
18 PSD lewaDrzwi przesuwne z napędem 30A
19 P/W RLOkno elektryczne 20A
20 PBDZasilanie tylnych drzwi 30A

Prawa skrzynka bezpieczników

Na dole panelu po stronie kierowcy znajduje się kolejna skrzynka bezpieczników.

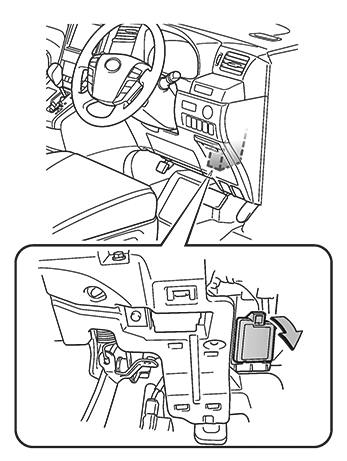

Umiejscowienie prawej skrzynki bezpieczników

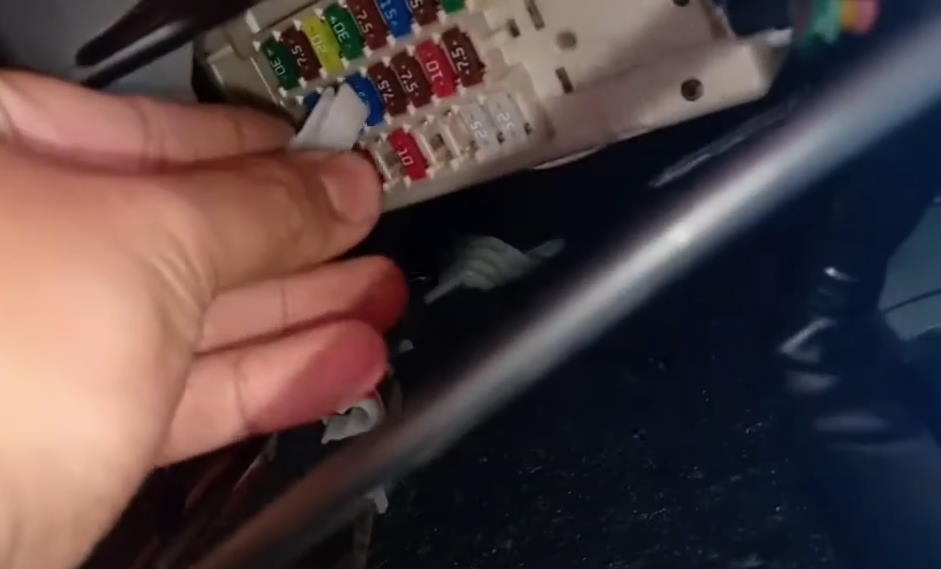

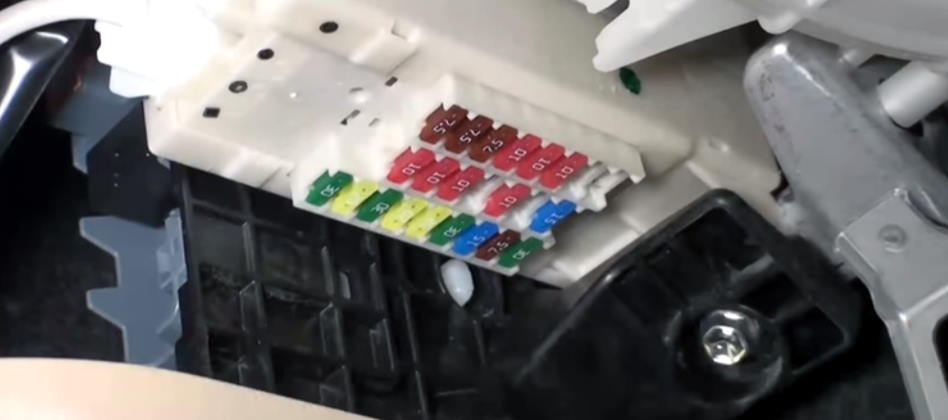

Zdjęcie poglądowe

Zdjęcie 1

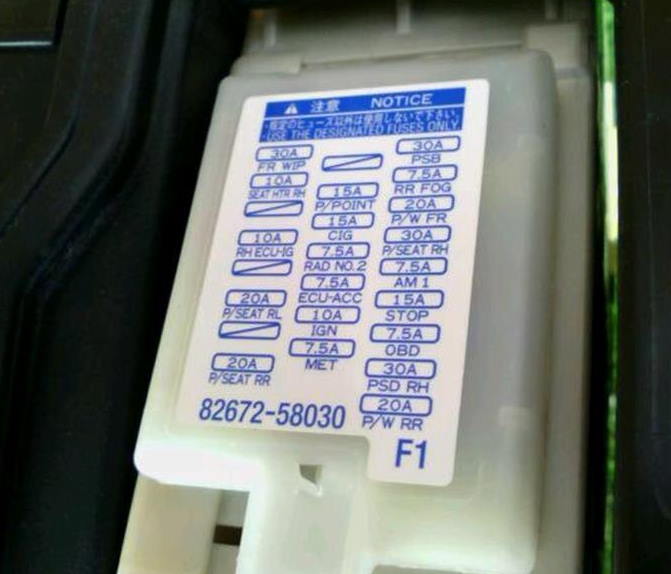

Etykieta

pokrycie

Schemat

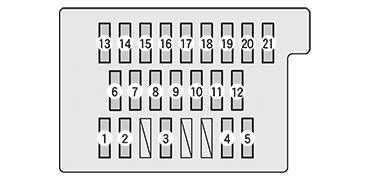

schemat 1

Przeznaczenie

1 FR WIP30A Wycieraczka przednia
2 MIEJSCA HTR PRAWE10A Ogrzewanie siedzenia (strona siedzenia kierowcy)
3 RH ECU-IG10A Klimatyzator
4 P/SEAT RL25A Drugie siedzenie po stronie pasażera
5 osób/siedzenie RR25A Drugie siedzenie po stronie kierowcy
6 ECU-IG315A Ogrzewanie siedzenia (drugie siedzenie po stronie kierowcy)
7 P/PUNKT15A Gniazdo akcesoriów
8 CYG15A Gniazdo akcesoriów
9 RAD NR 27,5A System nawigacji
10 ECU-ACC7,5A Lusterko zewnętrzne
11 IGN10A Zapłon
12 METMiernik 7,5A
13 PSB30A Pas bezpieczeństwa przedzderzeniowy
14 RR Mgła7,5A Tylne światła przeciwmgielne
15 P/W FROkno elektryczne 20A
16 P/SIEDZISKO PRAWE30A Fotel kierowcy
17:0017,5A Pamięć pozycji kierowcy
18 STOP15A Światło hamowania
19OBDZłącze diagnostyczne 7,5A
20 PSD PRDrzwi przesuwne z napędem 30A
21 P/W RROkno elektryczne 20A

Za działanie zapalniczki odpowiada bezpiecznik nr 8 przy 15A

Niektóre przekaźniki można instalować oddzielnie.

Komora silnika

Pod maską mogą znajdować się 2 skrzynki bezpieczników i przekaźników (lewa i prawa) oraz jedna z bezpiecznikami (wersje hybrydowe).

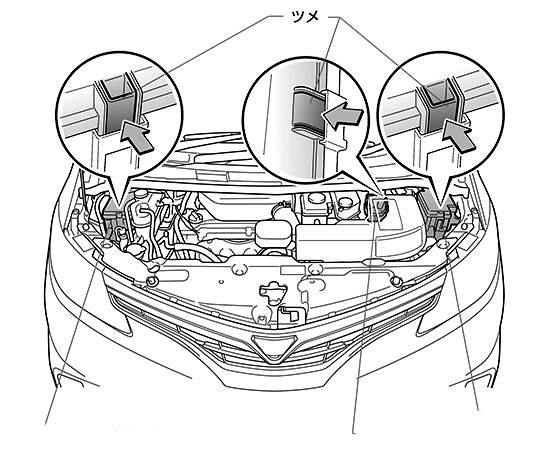

lokalizacja pod maską szacunkowa

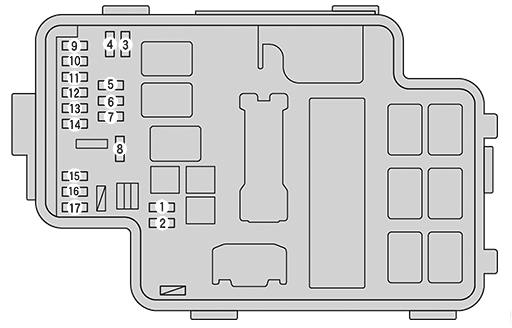

Skrzynka bezpieczników A

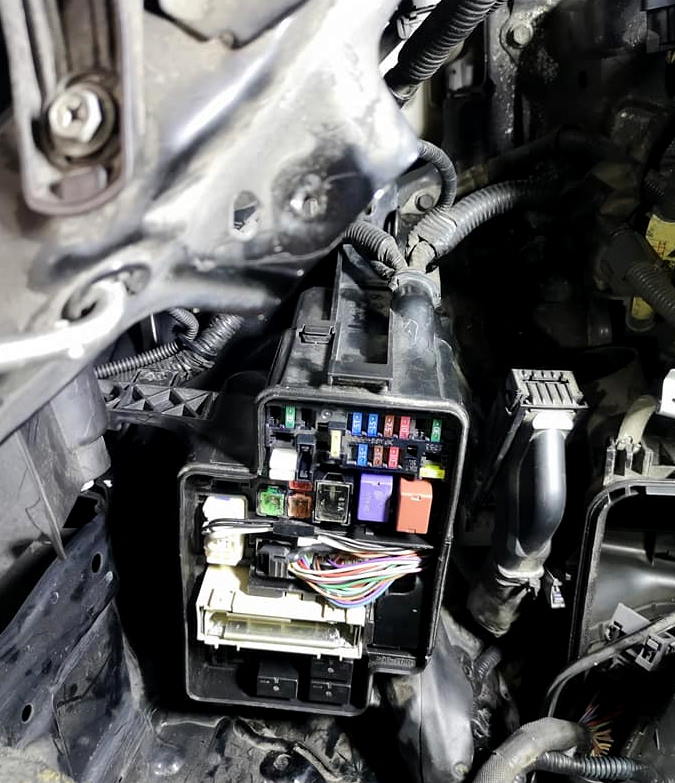

Zdjęcie 3

Schemat

schemat a

Oznaczenie

1 ABS nr 2Siłownik VSC 30A
2 OBR30A Odmgławiacz tylnej szyby
3 EFI20A EFI
4 KONDENSATOR15A Układ hybrydowy
5 ECU-BDrzwi przesuwne z napędem 10A
6 KOPUŁA7,5A Oświetlenie wewnętrzne
7 RAD NR 115A System nawigacji
8 MIR HTR10A Grzejnik lusterka
9 STOK NR 2Nachylenie 30A
9 ABS GŁÓWNY 110A Układ hamulcowy
10 ABS GŁÓWNY 210A Układ hamulcowy
11 ETC-S10A EFI
12:00 2 NR 2ECU nadwozia 7,5A
13 TRN HAZ15A Kierunkowskaz, światło awaryjne
14 IG2Wtrysk 15A
15 ABS GŁÓWNY 315A Układ hamulcowy
16 DRZWI FR30A Sterownik nadwozia
17 A/F30A EFI
17 A/CW/P10A Klimatyzator

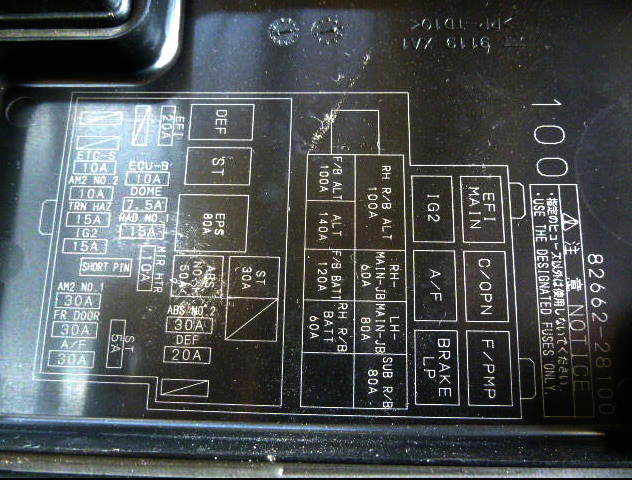

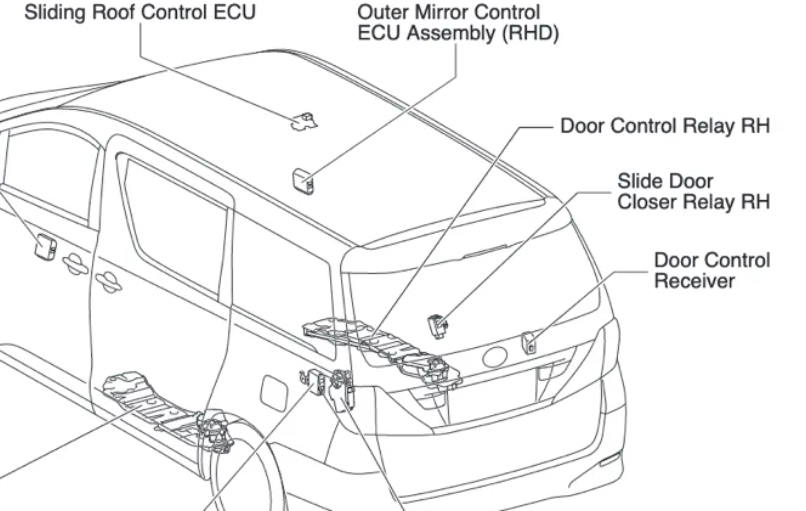

Schemat z okładki bloku z opisem przekaźnika

Przekaźnik 2

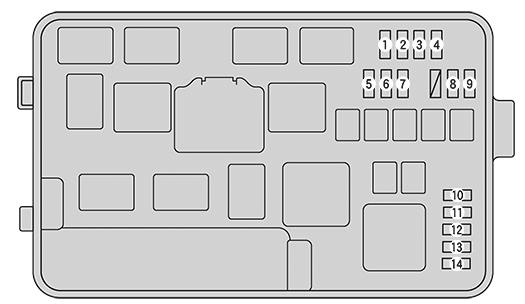

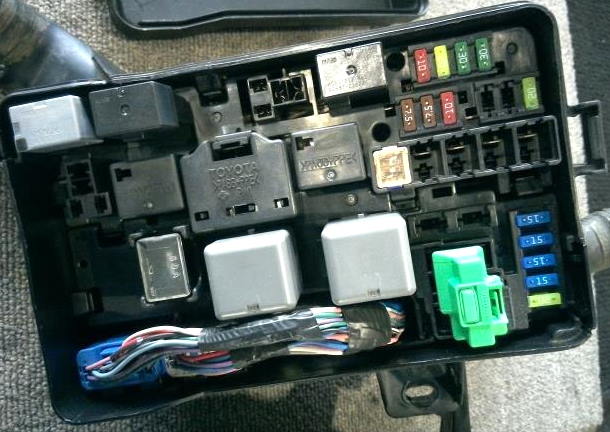

Skrzynka bezpieczników B

Zdjęcie 4

Schemat

schemat b

Opis

1 RÓG10A Róg
2 STRG LCK20A Blokada kierownicy
3 AMP nr 2Wzmacniacz audio 30A
4 AMP nr 1Wzmacniacz audio 30A
5 ECU-B3Inteligentny sterownik 7,5A
6 ECU-B2Klimatyzator 7,5A
7 S/RÓG10A S/róg
8 DEICERÓW20A Odmrażacz wycieraczek przednich
9 Mgła20A Przednie światła przeciwmgielne
10 H-LP PRAWY *115A Reflektor prawy (światła drogowe)
10H-LP RL *215A Prawy reflektor (światła mijania)
11 H-LP lewa *115A Reflektor lewy (światła drogowe)
11 H-LP LL *215A Reflektor lewy (światła mijania)
12 H-LP RL *115A Prawy reflektor (światła mijania)
13 H-LP LL *115A Reflektor lewy (światła mijania)
13 H-LP PRAWY *215A Reflektor prawy (światła drogowe)
14 H-LP HI NR 2 *120A Automatyczne światła drogowe
14 H-LP lewa *215A Reflektor lewy (światła drogowe)

Skrzynka bezpieczników C

Schemat

schemat – 2

Przeznaczenie

  1. 10A IGCT 3 – Związane z systemem hybrydowym
  2. 10A INV W/P – Pompa wody układu hybrydowego
  3. 15A IGCT 2 – Związane z systemem hybrydowym
  4. WENTYLATOR BATT 20A – Wentylator chłodzący akumulator napędowy
  5. 30A IGCT 1 – Układ hybrydowy



Znalazłeś błąd lub musisz dodać – napisz w komentarzach.
