Toyota Altezza 1 generacji była produkowana w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 z oznaczeniem nadwozia E10 . W niektórych krajach znany jest także pod nazwą Lexus IS 200 . W tym artykule przedstawimy opis bezpieczników i przekaźników Toyota Altezza (Lexus IS200) wraz ze schematami skrzynkowymi i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Sprawdź przeznaczenie elementów na podstawie swoich schematów na okładce bloku.
Contents
Przedział pasażerski

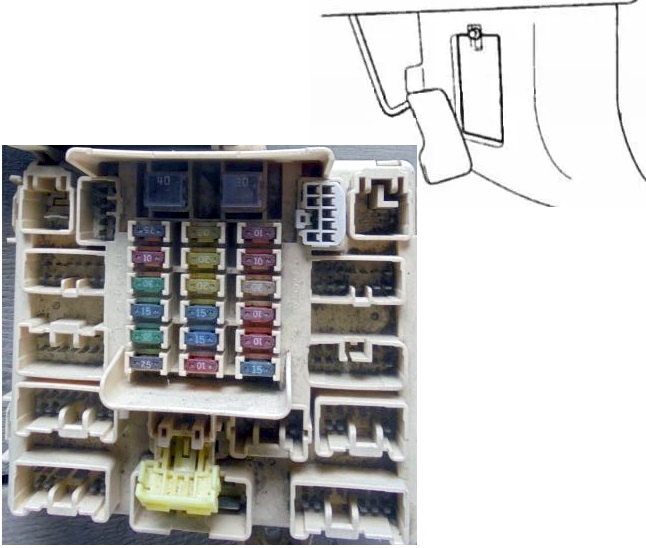

Pudełko po lewej stronie
Z lewej strony pod panelem za osłonami bocznymi znajduje się skrzynka bezpieczników i przekaźników.

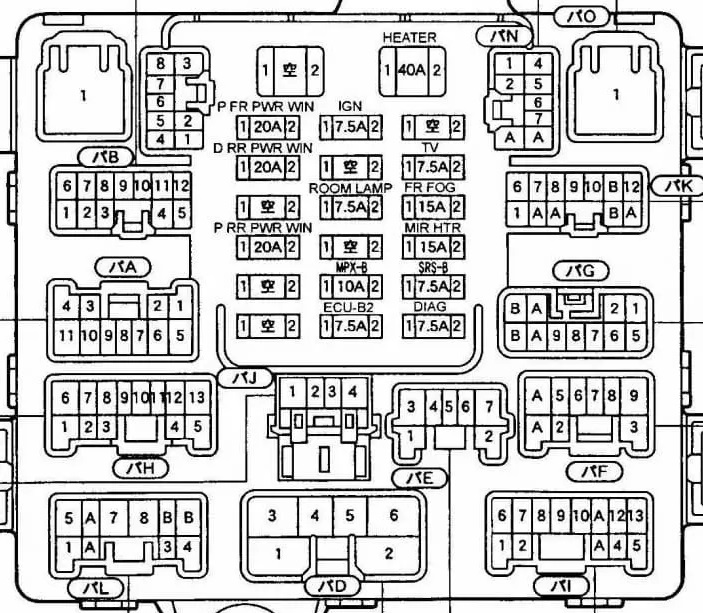

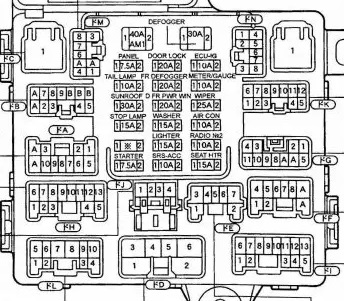

Schemat
Opis
| Р FR P/W | 20A Podnośnik szyby przedniej, drzwi pasażera |
| IGN | 7,5A Elektroniczna jednostka sterująca silnika |
| DRZWI DL | – |
| D RR P/W | 20A Elektryczna szyba tylnych prawych drzwi |
| telewizja | Wielofunkcyjny wyświetlacz 7,5A |
| KOPUŁA | 7,5A Oświetlenie wewnętrzne, godz |
| FR Mgła | 15A Przednie światła przeciwmgielne |
| P RR P/W | 20A Elektryczna szyba tylnych lewych drzwi |
| MIR HTR | 15A Podgrzewane lusterka |
| MPX-B | 10A Zestaw wskaźników, główna jednostka sterująca, jednostka sterująca klimatyzacją |
| SRS-B | Poduszki powietrzne 7,5A |
| ECU-B2 | 7,5A Tylne światła przeciwmgielne |
| Obd | Złącze OBD 7,5A |

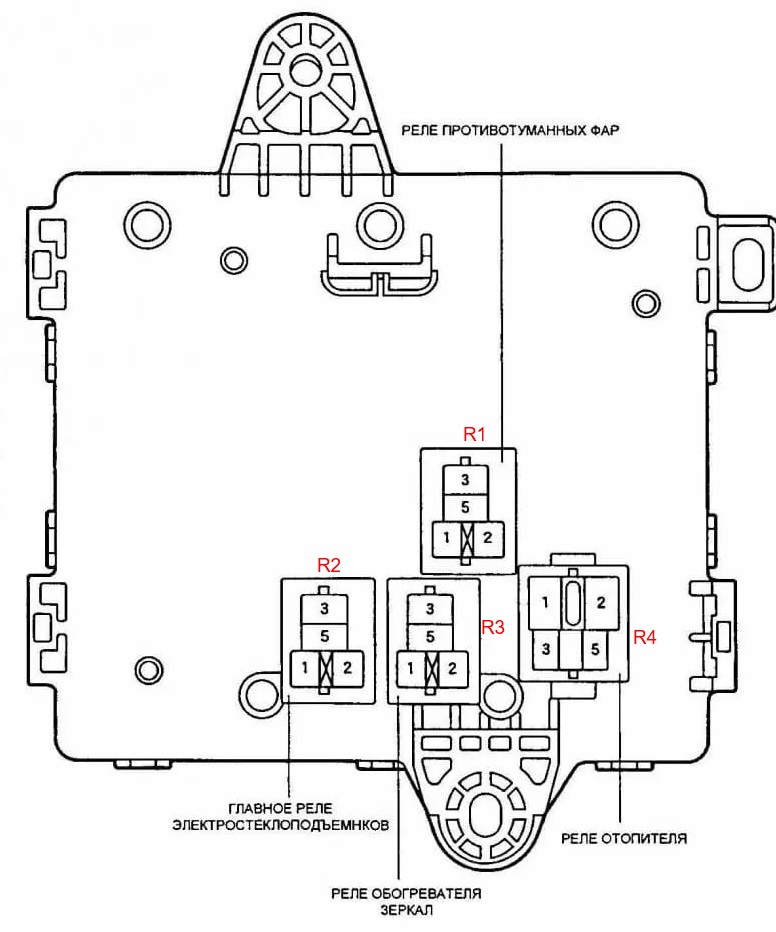

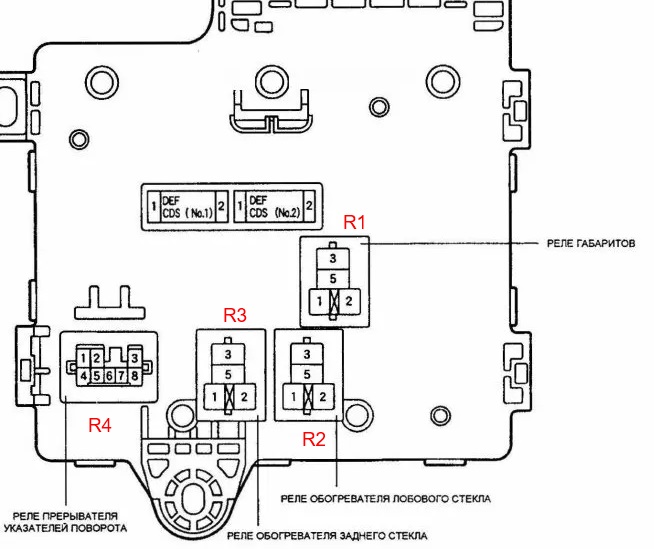

Schemat przekaźnika z tyłu urządzenia
Przeznaczenie
- R1 – Przekaźnik świateł przeciwmgłowych
- R2 – Przekaźnik główny dźwigów elektrycznych
- R3 – Przekaźnik podgrzewanego lusterka
- R4 – Przekaźnik nagrzewnicy

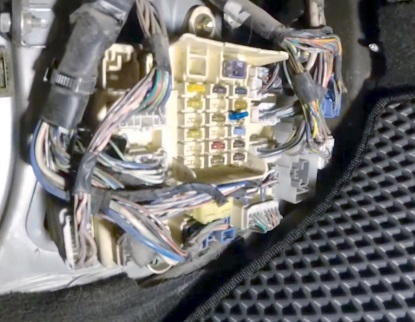

Skrzynka z prawej strony
Po prawej stronie, pod panelem, za osłonami bocznymi, znajduje się kolejna skrzynka bezpieczników i przekaźników.
Schemat
Oznaczenie
| PŁYTA | 7,5A Podświetlenie włączników i włączników, podświetlenie panelu sterowania klimatyzacją i ogrzewaniem, podświetlenie radia |
| DRZWI | 20A Centralny zamek |
| ECU-IG | Układy ABS 10A, TRC, główna jednostka sterująca, jednostka sterująca klimatyzacją |
| OGON | 10A Wymiary z przodu i z tyłu, oświetlenie tablicy rejestracyjnej |
| FRDEF | 20A Odmrażacz do wycieraczek |
| MIERNIK | 10A Zestaw wskaźników, tylne światła przeciwmgielne |
| S/DACH | Właz 30A |
| DFRP/W | 20A Elektryczna szyba drzwi kierowcy |
| WYCIERACZKA | 25A Silnik wycieraczek |
| ZATRZYMYWAĆ SIĘ | 15A Światła stopu |
| PRALKA | Przełącznik spryskiwacza 15A |
| klimatyzacja | Klimatyzator 10A |
| DP/SEAT | Fotel elektryczny 30A |
| WYLOT PWR | Gniazdo 15A |
| CYG | Zapalniczka 15A |
| RADIO nr 2 | 10A Radio, wyświetlacz wielofunkcyjny |
| ROZRUSZNIK | Rozrusznik 7,5A |
| SRS-ACC | Poduszki powietrzne 10A |
| SEAT HTR | 15A Podgrzewane siedzenia |
Za działanie zapalniczki odpowiada bezpiecznik oznaczony jako CIG 15A.
Schemat przekaźnika z tyłu urządzenia
Opis
- R1 – Wymiary przekaźnika
- R2 – Ogrzewanie głównej szyby przedniej
- R3 – Ogrzewanie głównej tylnej szyby
- R4 – Przekaźnik przerywacza kierunkowskazów
Komora silnika
Lokalizacja

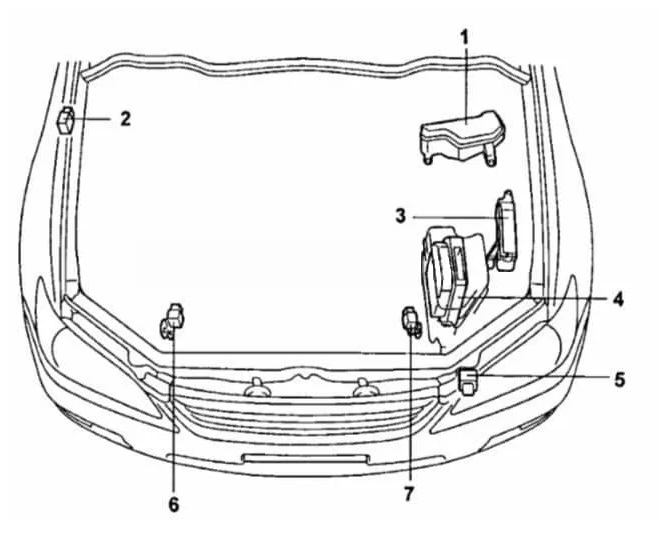

Rysunek poglądowy pudełek pod maską
Przeznaczenie
- skrzynka bezpieczników i przekaźników oraz skrzynka przekaźników nr 2
- brzęczyk zdalnego zamka
- skrzynka przekaźników nr 3
- elektroniczna jednostka sterująca silnikiem
- przekaźnik czyszczenia reflektorów
- przedni czujnik SRS (prawy)
- przedni czujnik SRS (lewy)

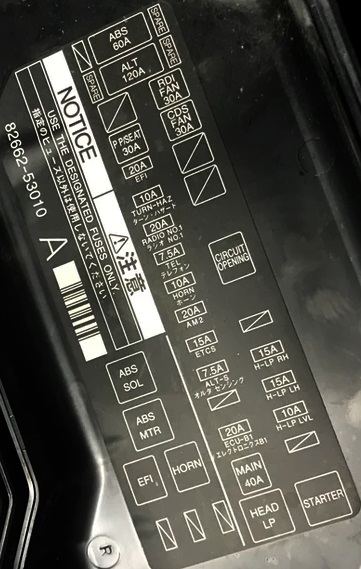

Skrzynka bezpieczników i przekaźników

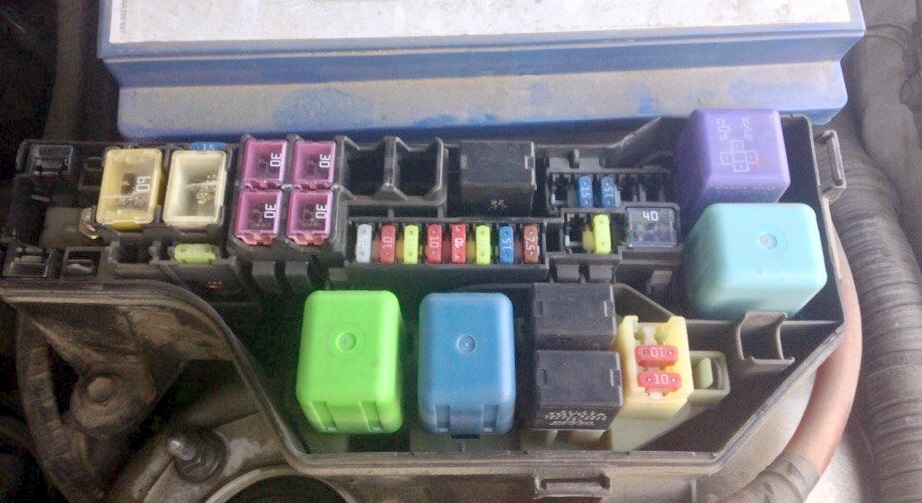

Montuje się go obok akumulatora.
Schemat
Oznaczenie
| 120 A ALT – układ ładowania, elektryczne podnośniki szyb, podgrzewacze lusterek, podgrzewacze szyb, reflektory, wymiary, światła przeciwmgielne, oświetlenie |
| 40А MAIN – układ rozruchowy, reflektory, światła przeciwmgielne |
| 20А EFI – elektroniczna jednostka sterująca silnikiem i automatyczną skrzynią biegów |
| 10А TURN & HAZARD – kierunkowskazy, światła awaryjne |
| 10А RÓŻ – sygnał dźwiękowy |
| 7,5А ALT-S – układ ładowania |
| 20А RADIO nr 1 – system audio, system nawigacji |
| 15A ETCS – elektroniczna jednostka sterująca silnikiem i automatyczną skrzynią biegów |
| 30A RDI FAN – wentylator chłodzący |
| 30A CDS FAN – wentylator chłodzący |
| 30A CDS 2 – wentylator chłodzący |
| 60A ABS – ABS, TRC |
| 7,5A ABS2 – ABS |
| 25A EFI – elektroniczna jednostka sterująca silnikiem i automatyczną skrzynią biegów |
| 20A AM2 – układ rozruchowy |
| 30А Р PWR SEAT – fotel elektryczny |
| 30А H-LP CLN – środki do czyszczenia reflektorów |
| 15A H-LP RH – reflektory prawe |
| 15A H-LP LH – reflektory lewe |
| 15A H-LP R LWR – reflektory prawe |
| 15A H-LP L LWR – reflektory lewe |
| 10А H-LP R UPR – reflektory prawe |
| 10А H-LP L UPR – reflektory lewe |
Skrzynka przekaźników 3

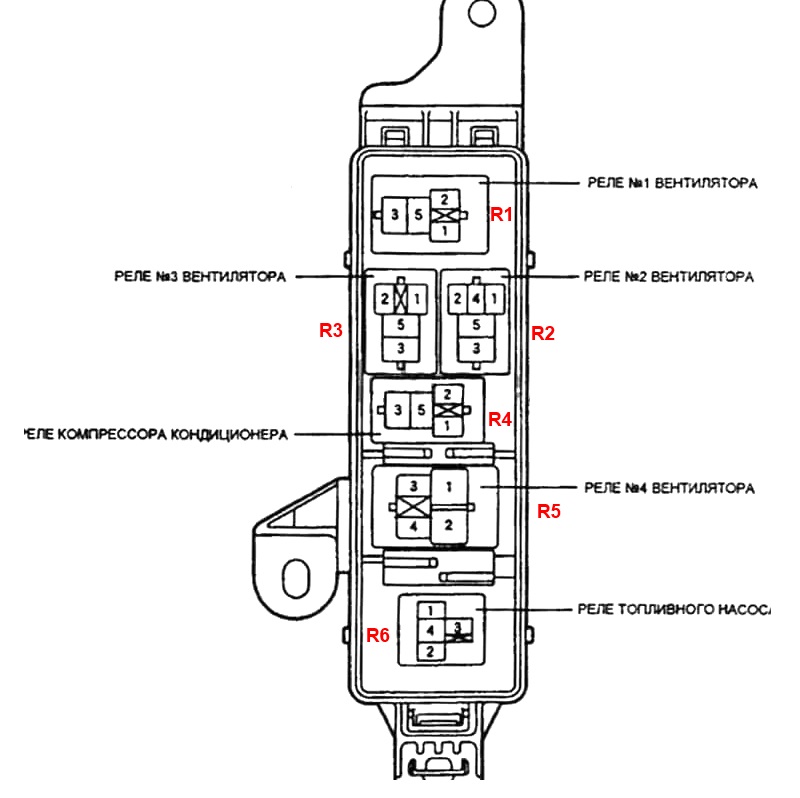

Schemat
Opis
- R1 – Przekaźnik wentylatora 1
- R2 – Przekaźnik wentylatora 2
- R3 – Przekaźnik wentylatora 3
- R4 – Przekaźnik sprężarki klimatyzacji
- R5 – Przekaźnik wentylatora 4
- R6 – Przekaźnik pompy paliwa
