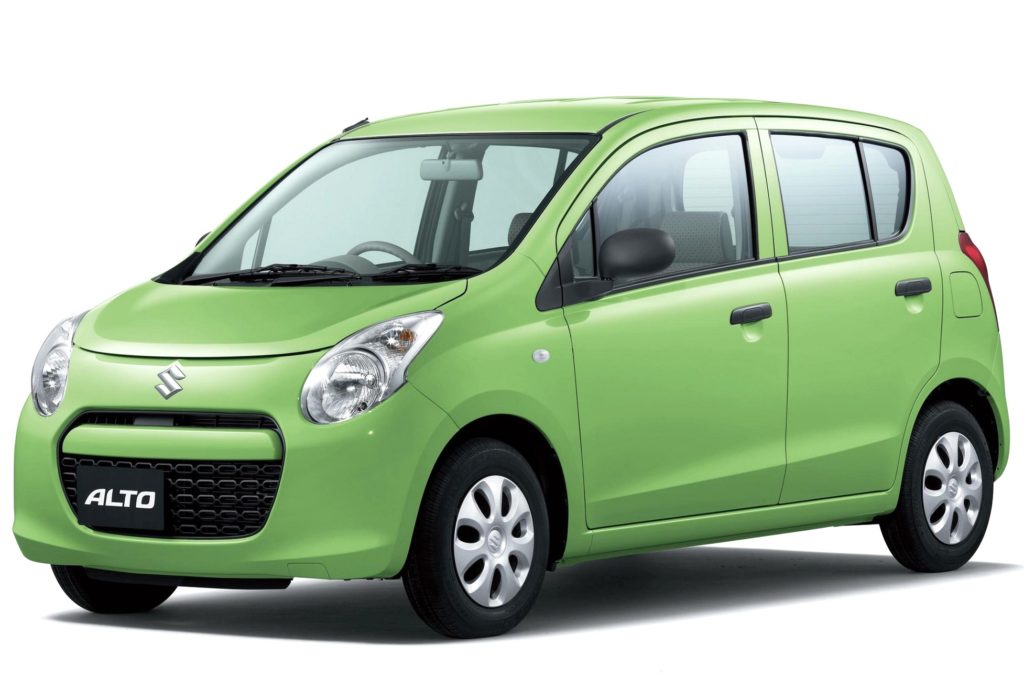

Mały miejski samochód Suzuki Alto produkowany był od 1979 roku z różnymi modyfikacjami i zmianami w ośmiu generacjach. Znany również na rynkach europejskich jako Suzuki Cervo/Suzuki Mehran . W naszym materiale pokażemy gdzie w Suzuki Alto znajdują się skrzynki bezpieczników i przekaźników , pomożemy ustalić oznaczenie ich elementów.
Przeznaczenie bezpieczników w pojeździe zależy od roku produkcji i kraju dostawy. Aktualny schemat zostanie wydrukowany na okładce pudełka. Taki układ skrzynek jest typowy dla pojazdów Suzuki Alto/Splash .
Model ten posiada dwie główne skrzynki z bezpiecznikami i przekaźnikami. Jeden znajduje się w kabinie, drugi pod maską.
Przedział pasażerski

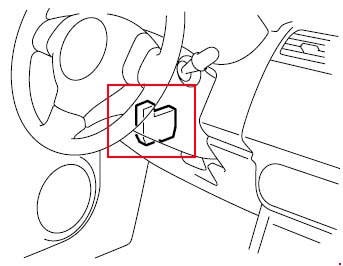

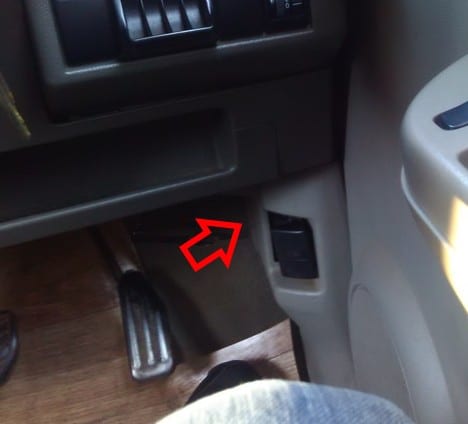

Znajduje się pod deską rozdzielczą po stronie kierowcy.
Kierownica prawostronna
Kierownica lewostronna

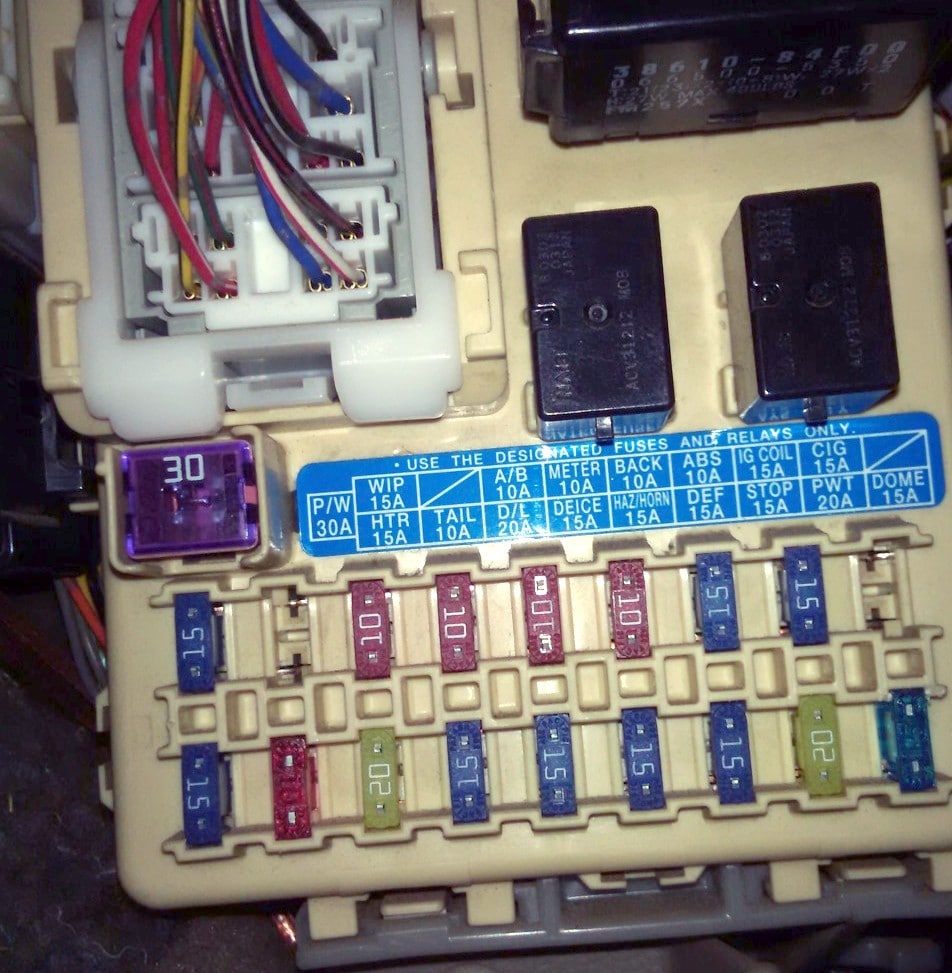

Schemat
Bezpiecznik zapalniczki jest oznaczony jako CIG.
Komora silnika

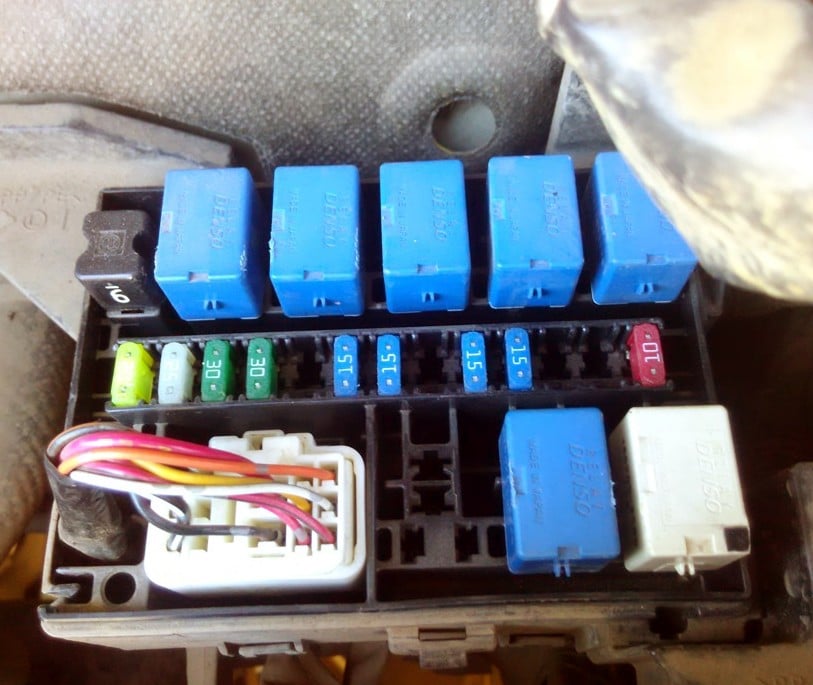

Znajduje się obok akumulatora i jest zakryty pokrywą.
Zdjęcie poglądowe
Przeznaczenie
| klimatyzacja | klimatyzacja |
| SEKCJA | ABS |
| WSZYSTKO | generator |
| ALT-S | generator |
| JESTEM | wyłącznik silnika |
| OBR | grzejnik okienny |
| KOPUŁA | oświetlenie wewnętrzne |
| POPRZEZ | drzwi |
| ECU | moduł sterujący (sterujący) silnika |
| EDU | kontrola wtrysku |
| EFI | elektroniczny układ kontroli wtrysku |
| ENG GŁÓWNY | główny silnik |
| WENTYLATOR | wentylator |
| MGŁA | światła przeciwmgielne |
| ks | przód |
| OGON F | tylne światła |
| MIERNIK | deska rozdzielcza, prędkościomierz |
| ZARYZYKOWAĆ | alarmy |
| HAZ-TRN | światła awaryjne – skręty |
| GŁOWA | Reflektory |
| GŁOWA LEWA | pozostały reflektory |
| GŁOWA PRAWA | reflektory w prawo |
| KLAKSON | sygnał dźwiękowy |
| HTR | podgrzewacz |
| I/W GÓRĘ | na biegu jałowym |
| IG | zapłon |
| IGN | zapłon |
| GŁÓWNY | główny |
| P/W | podnośnik szyby |
| MOC | żywność |
| PWR | żywność |
| RAD | radio |
| R | tył |
| CYG | zapalniczka |
| ZAPASOWY | zapasowy |
| ST | rozrusznik |
| ZATRZYMYWAĆ SIĘ | sygnał stopu |
| OGON | tylne światła |
| ZAKRĘT | kierunkowskazy |
| MYĆ SIĘ | wycieraczki szyby samochodowej |
| WIP | wycieraczka |
| WYCIERACZKA | wycieraczka |
