Kompaktowy SUV Suzuki Jimny produkowany jest od 1968 roku z różnymi zmianami i modyfikacjami do chwili obecnej. W tej publikacji podamy oznaczenia skrzynek bezpiecznikowych i przekaźników Suzuki Jimny wyprodukowanych w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017, ich lokalizacje, zdjęcia i schematy. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.

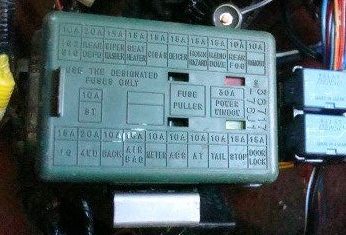

Konstrukcja skrzyń i przeznaczenie ich elementów może różnić się od prezentowanej i zależy od roku produkcji oraz wyposażenia Twojego Suzuki Jimny. Aktualny schemat zostanie wydrukowany na okładce pudełka.
Komora silnika

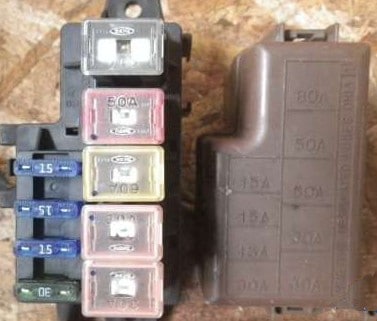

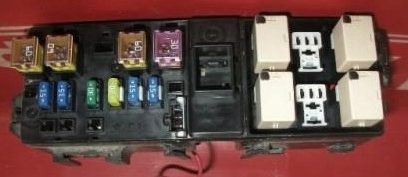

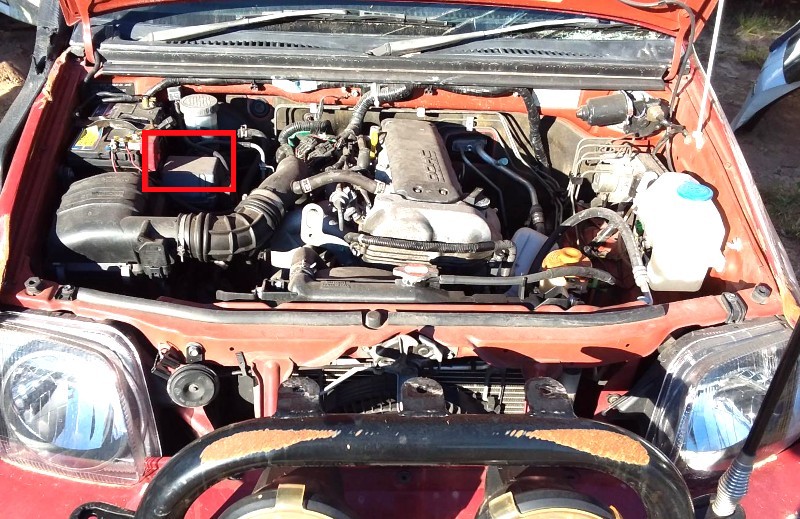

W Suzuki Jimny z silnikami benzynowymi znajduje się on po lewej stronie, obok akumulatora. W silnikach Diesla – po prawej stronie.
Typ 1
Schemat
Zadanie
| 1 | 80A WAT (akumulator, generator) |
| 2 | 50A ABS (moduł ABS) |
| 3 | 60A IG (wyłącznik zapłonu) |
| 4 | LAMPA 30A (oświetlenie itp. – obwód kostki montażowej w kabinie) |
| 5 | LAMPA 30A (oświetlenie itp: – obwód kostki montażowej w kabinie) |
| 6 | 15A HEAD L (zestaw wskaźników, lewy reflektor) |
| 7 | 15A HEAD R (prawy reflektor) |
| 8 | 15A F1 (przekaźnik główny) |
| 9 | 15А А / С (przekaźnik i elektryczny wentylator skraplacza) |
Typ 2

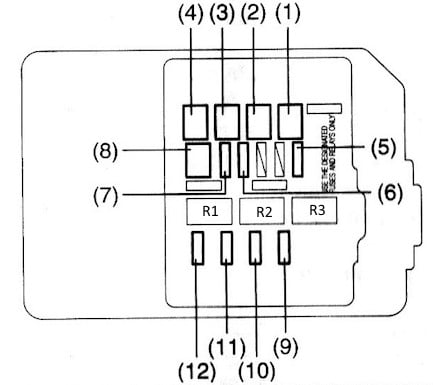

Diagram
Oznaczenia
| 1 | 50A Stacyjka |
| 2 | Silnik ABS 40A |
| 3 | 40A Stacyjka |
| 4 | 30A Salenoid ABS |
| 5 | 15A Układ sterowania silnikiem |
| 6 | 15A Lewy reflektor |
| 7 | 15A Prawy reflektor |
| 8 | 50A Skrzynka bezpieczników w kabinie pasażerskiej |
| 9 | 15A Przednie światła przeciwmgielne |
| 10 | Wentylator 20A |
| 11 | 30A Stranter |
| 12 | 20A Klimatyzator |
- R1 – Przekaźnik pompy paliwa
- R2 – Przekaźnik silnika wentylatora skraplacza klimatyzatora
- R3 – Przekaźnik układu zarządzania silnikiem
Typ 3

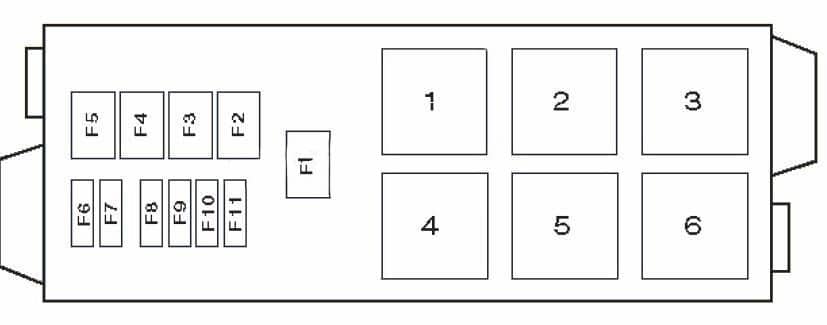

Schemat
Opis
| 1 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 2 | |
| 3 | |
| 4 | Przekaźnik podgrzewacza płynu chłodzącego |
| 5 | |
| 6 | Przekaźnik sterujący silnikiem |
| F1 | (80A) Generator |
| F2 | (30A) Silnik wentylatora chłodzącego |
| F3 | (50A) Układ ABS |
| F4 | (60A) |
| F5 | (60A) Obwody stacyjki |
| F6 | (15A) Reflektor lewy |
| F7 | (15A) Reflektor prawy |
| F8 | (20A) Silnik dmuchawy nagrzewnicy |
| F9 | (30A) Rozrusznik |
| F10 | (30A) ECM |
| F11 | (15A) Sprzęgło magnetyczne sprężarki klimatyzacji |
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Typ 1

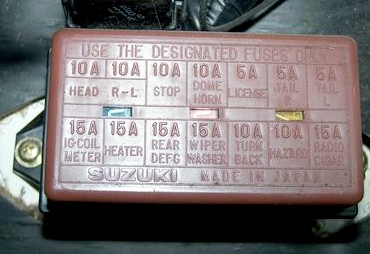

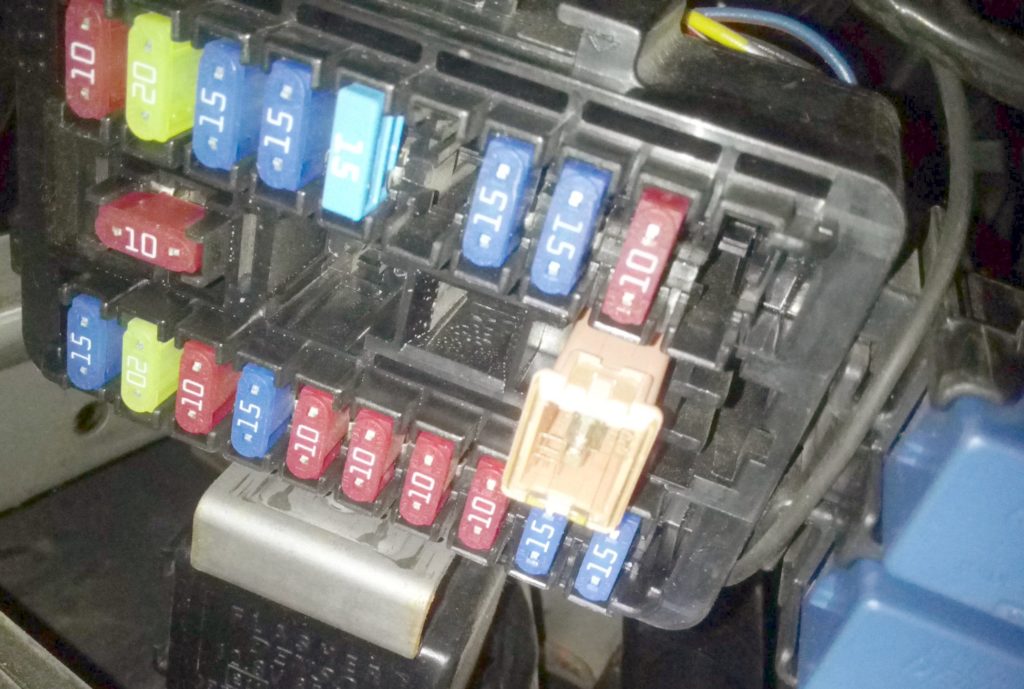

Zdjęcie poglądowe

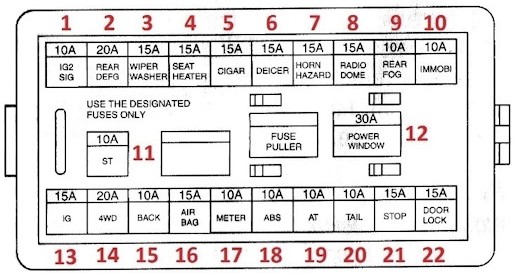

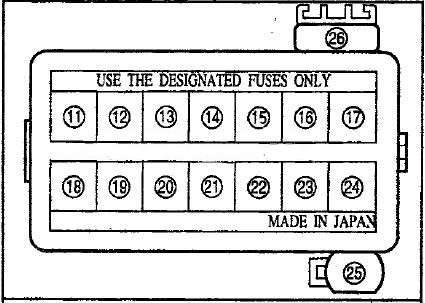

Schemat
Przeznaczenie
| F1 | 10A Silnik dmuchawy nagrzewnicy |
| F2 | 15A / 20A Ogrzewana tylna szyba |
| F3 | 15A Środek czyszczący, myjka do szkła |
| F4 | 15A Podgrzewane siedzenia |
| F5 | Bezpiecznik zapalniczki samochodowej 15A |
| F6 | 15A Ogrzewana przednia szyba |
| F7 | Alarm 15A |
| F8 | Radia 15A |
| F9 | 10A Tylne światło przeciwmgielne |
| F10 | Immobiliser 10A |
| F11 | Rozrusznik 10A |
| F12 | Elektryczne szyby 30A |
| F13 | 15A System zarządzania silnikiem |
| F14 | Układ sterowania 20A 4WD |
| F15 | 10A Lampy cofania |
| F 16 | 15A SRS |
| F17 | 10A Tablica przyrządów |
| F18 | Układ ABS 10A |
| F19 | 10A Elektroniczna jednostka sterująca skrzynią biegów |
| F20 | 10A Wymiary tylne |
| F21 | 15A Światła stopu |
| F22 | 15A Centralny zamek |
Za zapalniczkę odpowiada bezpiecznik nr 5, 15A.
Typ 2
Schemat
Przeznaczenie
| klimatyzacja | klimatyzacja |
| SEKCJA | ABS |
| WSZYSTKO | generator |
| ALT-S | generator |
| JESTEM | wyłącznik silnika |
| OBR | grzejnik okienny |
| KOPUŁA | oświetlenie wewnętrzne |
| POPRZEZ | drzwi |
| ECU | moduł sterujący (sterujący) silnika |
| EDU | kontrola wtrysku |
| EFI | elektroniczny układ kontroli wtrysku |
| ENG GŁÓWNY | główny silnik |
| WENTYLATOR | wentylator |
| MGŁA | światła przeciwmgielne |
| ks | przód |
| OGON F | tylne światła |
| MIERNIK | deska rozdzielcza, prędkościomierz |
| ZARYZYKOWAĆ | alarmy |
| HAZ-TRN | światła awaryjne – skręty |
| GŁOWA | Reflektory |
| GŁOWA LEWA | pozostały reflektory |
| GŁOWA PRAWA | reflektory w prawo |
| KLAKSON | sygnał dźwiękowy |
| HTR | podgrzewacz |
| I/W GÓRĘ | na biegu jałowym |
| IG | zapłon |
| IGN | zapłon |
| GŁÓWNY | główny |
| P/W | podnośnik szyby |
| MOC | żywność |
| PWR | żywność |
| RAD | radio |
| R | tył |
| SYG | zapalniczka |
| ZAPASOWY | zapasowy |
| ST | rozrusznik |
| ZATRZYMYWAĆ SIĘ | sygnał stopu |
| OGON | tylne światła |
| ZAKRĘT | kierunkowskazy |
| MYĆ SIĘ | wycieraczki szyby samochodowej |
| WIP | wycieraczka |
| WYCIERACZKA | wycieraczka |
