Skoda Rapid to pięciodrzwiowy liftback, należący do samochodów klasy golfowej. Produkowany od 2013 roku. Na terenie oficjalne dostawy odbywały się w latach 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 i do chwili obecnej. Rapid jest sprzedawany zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W naszym materiale przedstawimy oznaczenie bezpieczników i przekaźników Skody Rapid. Pokażemy miejsca gdzie znajdują się skrzynki z bezpiecznikami i przekaźnikami, ich zdjęcia oraz schematy z opisem elementów. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę i spryskiwacz szyby przedniej.
Przeznaczenie bezpieczników i ich liczba zależą od roku produkcji i poziomu wyposażenia elektrycznego Skody Rapid. W przypadku trudności skontaktuj się z najbliższym sprzedawcą.
Contents
Przedział pasażerski
Skrzynka bezpieczników znajduje się pod tablicą rozdzielczą i jest przykryta pokrywą ochronną.
Skrzynka bezpiecznikowa
Typ 1
Modele do 2015r.

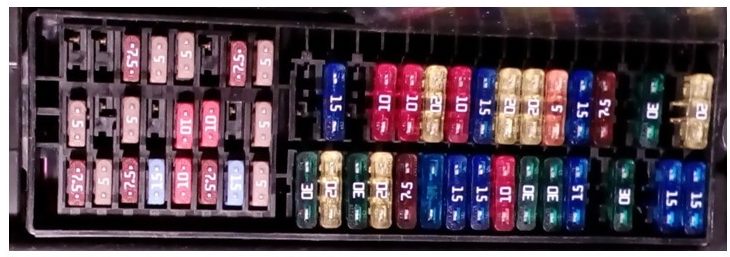

Zdjęcie

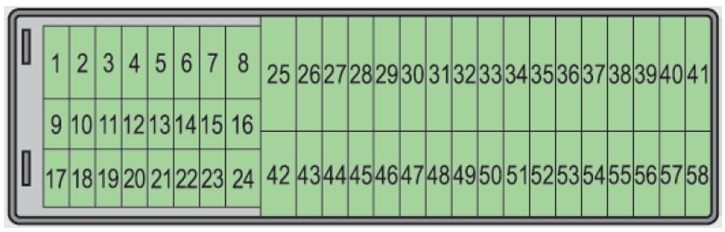

Schemat
Opis
| 1 | 5A Kontakt S |
| 2 | 5A Układ START/STOP |
| 3 | 7,5A Zestaw wskaźników, regulacja zasięgu reflektorów, telefon, czujnik poziomu oleju |
| 4 | Jednostka sterująca ABS/ESC 5A |
| 5 | 5A Silnik benzynowy: tempomat |
| 6 | 10A Światło cofania (MCP) |
| 7 | 10A Zapłon, sterownik silnika, automatyczna skrzynia biegów |
| 8 | 5A Przełącznik pedału hamulca, przełącznik pedału sprzęgła, wentylator chłodnicy |
| 9 | 5A Sterowanie nagrzewnicą, sterownik klimatyzacji, pomoc przy parkowaniu, elektryczne szyby, wentylator chłodnicy, dysze spryskiwaczy |
| 10 | Przetwornica DC/DC |
| 11 | 5A Regulacja lusterek |
| 12 | Jednostka sterująca do rozpoznawania przyczepy |
| 13 | 10A Sterownik automatycznej skrzyni biegów, wybierak automatycznej skrzyni biegów |
| 14 | 10A Sterowanie zasięgiem reflektorów |
| 15 | nieużywany |
| 16 | 5A Wspomaganie kierownicy, czujnik prędkości, sterownik silnika |
| 17 | 10A Jednostka główna (start-stop), tryb światła dziennego |
| 18 | 5A Podgrzewane lusterka |
| 19 | 7,5A Stacyjka |
| 20 | 15A Sterownik silnika, sterownik pompy paliwa, pompa paliwa |
| 21 | 10A Światło cofania (AKP), światła przeciwmgielne z funkcją CORNER |
| 22 | 7,5A Sterowanie nagrzewnicą, sterownik klimatyzacji, telefon, zestaw wskaźników, czujnik kąta skrętu, kierownica wielofunkcyjna, blokada wyjęcia kluczyka ze stacyjki |
| 23 | 15A Oświetlenie wewnętrzne, schowek i bagażnik, światła pozycyjne |
| 24 | 5A Centralna jednostka sterująca |
| 25 | nieużywany |
| 26 | 15A Wycieraczka tylnej szyby |
| 27 | nieużywany |
| 28 | 10A Silnik benzynowy: zawór elektromagnetyczny adsorbera, dodatkowa nagrzewnica elektryczna RTS |
| 29 | 10A Wtrysk, pompa płynu chłodzącego |
| 30 | 20A Pompa paliwa, zapłon, tempomat |
| 31 | Sonda lambda 10A |
| 32 | Pompa wtryskowa 20A, zawór ciśnieniowy |
| 33 | 20A Jednostka sterująca silnika |
| 34 | Jednostka sterująca silnika, pompa próżniowa |
| 35 | 5A Przełącznik świateł, oświetlenie tablicy rejestracyjnej, światła postojowe, układ czyszczenia reflektorów |
| 36 | 15A Światła drogowe |
| 37 | 5A Tylna lampa przeciwmgłowa, przetwornica DC/DC |
| 38 | Światła przeciwmgielne 10A |
| 39 | 30A Wentylator nagrzewnicy |
| 40 | nieużywany |
| 41 | 20A Podgrzewane przednie siedzenia |
| 42 | 30A Ogrzewana tylna szyba |
| 43 | 15A Sygnał dźwiękowy |
| 44 | Wycieraczka 30A |
| 45 | 20A Zamek drzwi bagażnika, zamek centralny |
| 46 | Alarm 7,5 A |
| 47 | 15A Bezpiecznik zapalniczki samochodowej , gniazdo w bagażniku |
| 48 | 15A ABS |
| 49 | 15A Kierunkowskazy, światła stopu |
| 50 | Przetwornica DC/DC 10A, jednostka główna |
| 51 | 30A Elektryczne szyby (drzwi kierowcy + drzwi tylne lewe) |
| 52 | 30A Elektryczne szyby (przednie drzwi pasażera + tylne prawe drzwi) |
| 53 | Podkładka 15A |
| 54 | 5A Zestaw wskaźników systemu Start-Stop, blok przełączników kolumny kierownicy, kierownica wielofunkcyjna |
| 55 | 30ABU AKP |
| 56 | 25A Spryskiwacz reflektorów |
| 57 | 15A Lewy reflektor świateł mijania |
| 58 | 15A Światło mijania prawe |
W tej wersji bezpiecznik nr 47 odpowiada za zapalniczkę, a 53 za spryskiwacz.
Typ 2
Modele z 2016 roku.

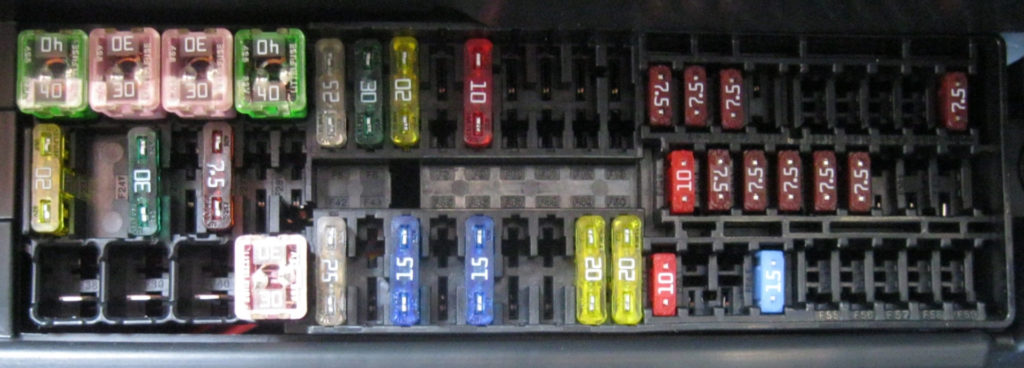

Zdjęcie poglądowe

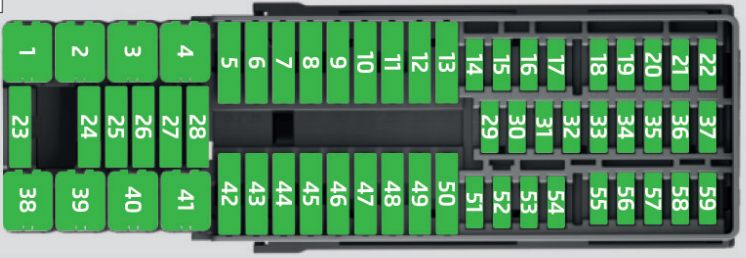

Schemat
Przeznaczenie
| 1 | 40A Światło lewe (daleko) |
| 2 | 30A Centralny zamek, spryskiwacze szyby przedniej i tylnej (tylko w KESSY lub podgrzewanej szybie przedniej) |
| 3 | 40A / 30A Przekaźnik układu zapłonowego |
| 4 | 40A Światło prawe (daleko) |
| 5 | 25A Sterownik regulatora okna |
| 6 | 30A Centralny BU – oświetlenie wewnętrzne |
| 7 | 20A Sygnał dźwiękowy |
| 8 | TSU – lampa lewa (zaczep) |
| 9 | 10A Dźwignia kolumny kierownicy, sterownik silnika, ESC, hak holowniczy, wspomaganie elektryczne |
| 10 | Podnośnik szyby tylnych lewych drzwi |
| 11 | spryskiwacz reflektorów |
| 12 | Wyświetlacz GU, system nawigacji |
| 13 | Wyposażenie taksówki |
| 14 | 7,5A Dźwignia kolumny kierownicy, włącznik świateł, sygnał świetlny, czujnik deszczu |
| 15 | 7,5A Klimatyzacja, złącze diagnostyczne, podgrzewana przednia szyba |
| 16 | 7,5A Zestaw wskaźników, połączenie alarmowe |
| 17 | Alarm, brzęczyk |
| 18 | Ogrzewane tylne siedzenie |
| 19 | nieużywany |
| 20 | nieużywany |
| 21 | nieużywany |
| 22 | 10A Spryskiwacze szyb przednich i tylnych (bez KESSY lub bez podgrzewanej szyby przedniej) |
| 23 | 20A Podgrzewane przednie siedzenia |
| 24 | 30A Wentylator klimatyzatora, nagrzewnica, klimatyzator |
| 25 | nieużywany |
| 26 | 7,5A Przycisk ogrzewania przednich siedzeń |
| 27 | Wycieraczka tylnej szyby |
| 28 | nieużywany |
| 29 | Poduszki powietrzne 10A |
| 30 | 7,5A Elektryczne szyby, włącznik świateł cofania, klimatyzacja, pomoc w parkowaniu, regulacja zewnętrznych lusterek wstecznych, zasilanie środkowego panelu kluczyków, zasilanie bocznego panelu kluczyków, wewnętrzne lusterko wsteczne, włącznik świateł awaryjnych |
| 31 | 7,5 A Pompa paliwa, wentylator chłodnicy, przekaźnik spryskiwacza |
| 32 | Gniazdo diagnostyczne 7,5A, regulacja zasięgu reflektorów, przełącznik kolumny kierownicy, oświetlenie wnętrza |
| 33 | 7,5 A Przekaźnik rozrusznika, włącznik pedału sprzęgła |
| 34 | 7,5A Podgrzewane dysze spryskiwaczy |
| 35 | nieużywany |
| 36 | Funkcja ładowania USB |
| 37 | Radar |
| 38 | nieużywany |
| 39 | Dodatkowa grzałka elektryczna |
| 40 | nieużywany |
| 41 | 30A Ogrzewana tylna szyba |
| 42 | 25A Podnośnik szyby pasażera |
| 43 | TSU – styk w gnieździe |
| 44 | 20A Zapalniczka samochodowa , gniazdo 12 V w kabinie pasażerskiej, gniazdo 12 V w bagażniku |
| 45 | Podnośnik szyby tylnych prawych drzwi |
| 46 | 15A Spryskiwacz szyb, dźwignia kolumny kierownicy |
| 47 | TSU – styk w gnieździe |
| 48 | TSU – lampa prawa (zaczep) |
| 49 | 20A Pompa paliwa |
| 50 | 20A GU (jednostka główna), system informacyjno-rozrywkowy |
| 51 | 10A Podgrzewane lusterka |
| 52 | KESSY |
| 53 | Blokada kierownicy |
| 54 | 15A ABS, ESC |
| 55 | nieużywany |
| 56 | nieużywany |
| 57 | nieużywany |
| 58 | Ogrzewane tylne siedzenie |
| 59 | nieużywany |
W tej wersji bezpiecznik nr 44 odpowiada za zapalniczkę, a bezpiecznik nr 46 za spryskiwacz.
Skrzynka przekaźników
Jest on przymocowany do specjalnej skrzynki pod samą deską rozdzielczą, za skrzynką bezpieczników.

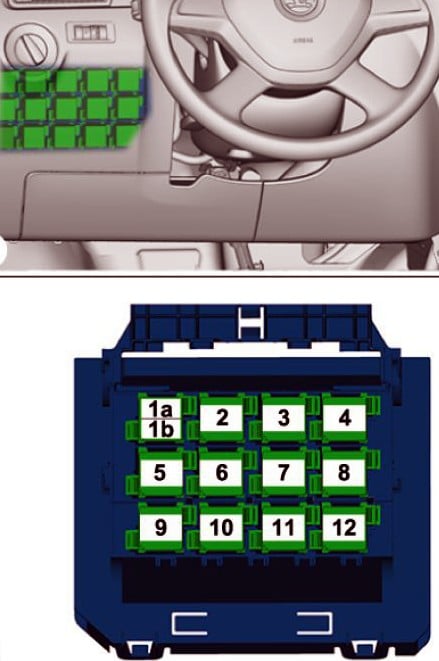

Schemat
Można tu zlokalizować następujące przekaźniki:
- 1A/646 – Przekaźnik pompy paliwa
- 1B / 646/645/644 – Przekaźnik lokalny
- 5/645 – Przekaźnik wysokiego napięcia do elementów grzejnych (PTC)
- 6/645 – Przekaźnik spryskiwaczy reflektorów
Pozostałe przekaźniki znajdują się pod maską (przekaźnik świec żarowych, PTF..).
Komora silnika
Typ 1
Modele do 2015r.

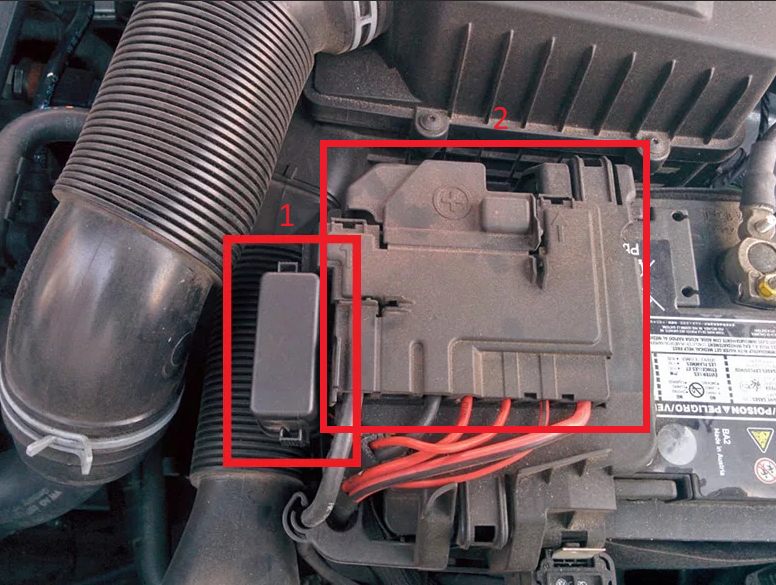

W komorze silnika blok ten znajduje się na dodatnim zacisku akumulatora i składa się z 2 sekcji (sekcja bezpieczników i sekcja wkładek bezpiecznikowych dużej mocy). W zależności od wersji silnika, pierwsza skrzynka może znajdować się albo po lewej stronie lub po prawej stronie akumulatora.

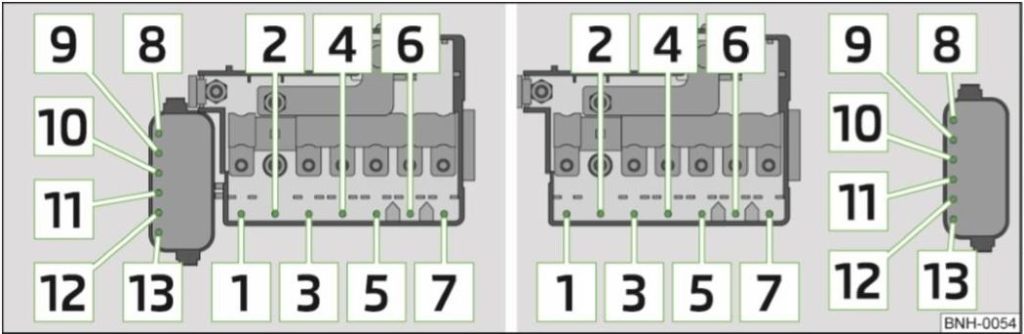

Schemat
Przeznaczenie
| 1 | Generator 175A |
| 2 | 80A nie używany |
| 3 | Salon 60A (opcja 1), Zasilanie skrzynki bezpieczników (opcja 2) |
| 4 | 40A Dodatkowa nagrzewnica elektryczna (opcja 1) Salon (opcja 2) |
| 5 | Salon |
| 6 | Wentylator chłodnicy, sterownik świec żarowych |
| 7 | Elektrohydrauliczne wspomaganie kierownicy |
| 8 | 30A ABS |
| 9 | Wentylator chłodnicy |
| 10 | Automatyczna skrzynia |
| 11 | 5A ABS |
| 12 | 40A Centralna jednostka sterująca |
| 13 | Dodatkowa grzałka elektryczna |
Typ 2
Modele z 2016 roku.

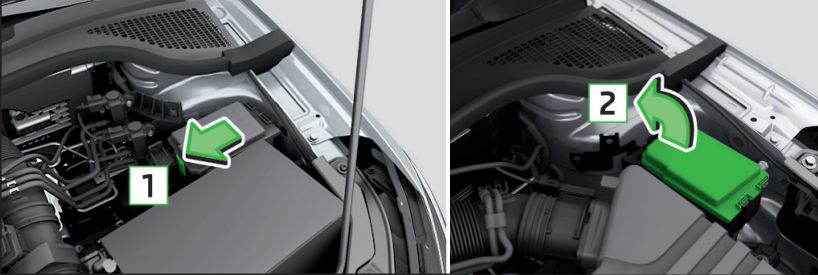

Urządzenie znajduje się po lewej stronie komory silnika, pod osłoną ochronną. Zobacz rysunek, aby zapoznać się z opcjami dostępu. Z boku przymocowane są do niego bezpieczniki dużej mocy w postaci wkładek topikowych. W rogu można znaleźć przekaźnik podgrzewania szyby przedniej.

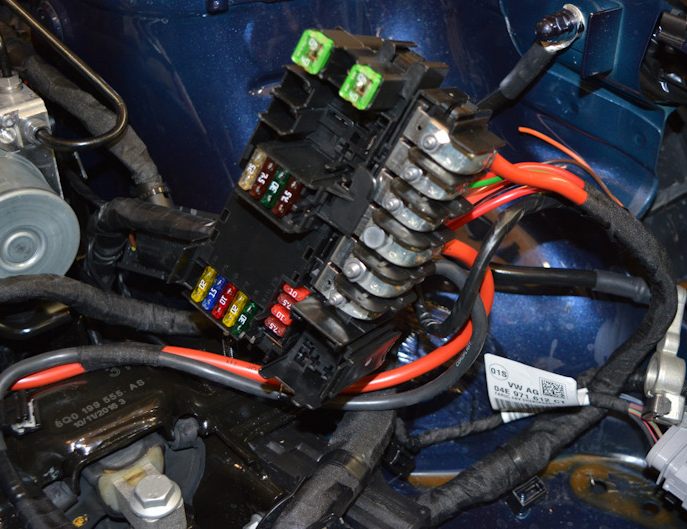

Zdjęcie

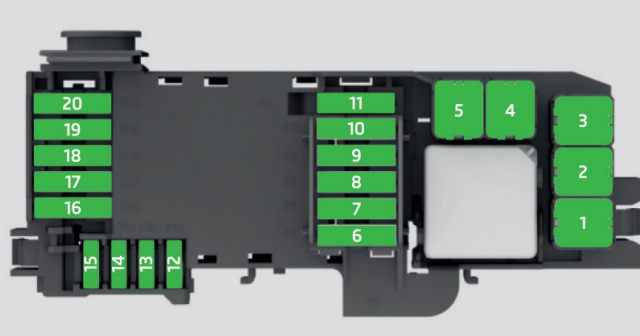

Schemat
Opis
- Wentylator chłodnicy
- System wstępnego świecenia
- ABS lub ESC
- Elektryczne ogrzewanie postojowe – obwód 2, ogrzewanie szyby przedniej
- Elektryczne ogrzewanie postojowe – obwód 3, ogrzewanie szyby przedniej
- Automatyczna skrzynia
- System zarządzania silnikiem
- Wycieraczka przedniej szyby
- Centralna jednostka sterująca, moduł monitorowania akumulatora
- ABS lub ESC
- Pompa podciśnieniowa hamulca
- Wtryskiwacze, zawór dozujący paliwo, regulator ciśnienia paliwa, elementy silnika
- Wyłącznik krańcowy pedału hamulca
- Pompa paliwa, wentylator chłodnicy, pompa chłodzenia powietrza doładowującego, elementy silnika
- System zarządzania silnikiem
- Rozrusznik
- System zarządzania silnikiem
- Zawór klapowy kolektora dolotowego, regulator ciśnienia doładowania, temperatura oleju silnikowego, zawór kanistra, zawór regulacji ciśnienia oleju, elementy silnika
- Sonda Lambda
- Układ wstępnego żarzenia, podgrzewana wentylacja wydechowa skrzyni korbowej
Na naszym kanale YouTube zamieściliśmy film. Oglądaj i subskrybuj.
To wszystko. A jeśli masz coś do dodania, napisz w komentarzach.
