Skoda Octavia drugiej generacji bazuje na platformie A5. Był produkowany w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013 w wersjach kombi i liftbackach, zarówno z silnikami benzynowymi, jak i wysokoprężnymi. W tym materiale podamy oznaczenia skrzynek bezpieczników i przekaźników Skody Octavia a5 (MK2), ich lokalizację, zdjęcia i schematy. Osobno wyróżnimy bezpieczniki odpowiedzialne za zapalniczkę i spryskiwacz.
Ilość elementów w skrzyniach oraz ich przeznaczenie mogą różnić się od prezentowanych i zależą od roku produkcji, poziomu wyposażenia pojazdu oraz kraju dostawy.
Przedział pasażerski
Skrzynka bezpiecznikowa

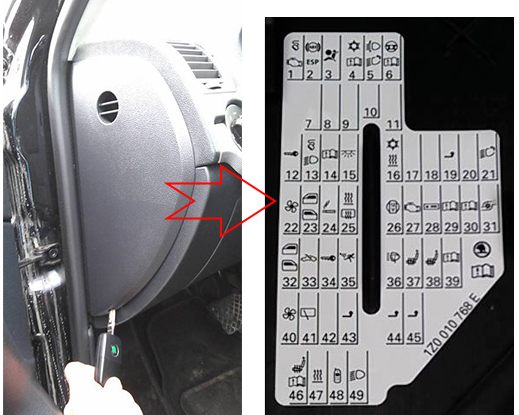

Znajduje się na końcu deski rozdzielczej, za osłoną ochronną. Na odwrocie której należy znaleźć aktualne oznaczenie bezpieczników w formie broszury.

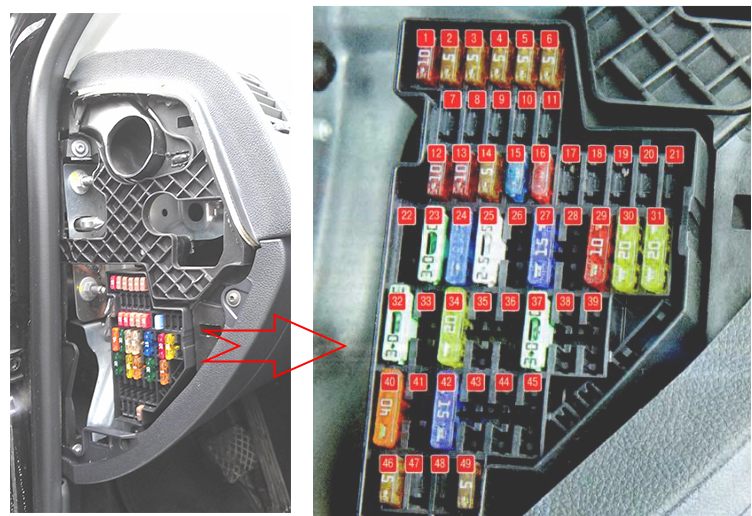

Schemat
Opis
| 1 | 10A Złącze diagnostyczne, sterownik silnika, pompa paliwa |
| 2 | 5A Jednostka sterująca ABS, ESP |
| 3 | Poduszki powietrzne 5A |
| 4 | 5A Nagrzewnica, klimatyzacja, światło cofania |
| 5 | 5A Elektryczna regulacja zasięgu reflektorów |
| 6 | 5A Zestaw wskaźników, sterownik automatycznej skrzyni biegów, sterownik elektrycznego wspomagania kierownicy, system wspomagania parkowania |
| 7 | rezerwa |
| 8 | rezerwa |
| 9 | rezerwa |
| 10 | rezerwa |
| 11 | rezerwa |
| 12 | 10A Jednostka sterująca centralnym zamkiem |
| 13 | 10A Sterownik oświetlenia zewnętrznego, światła stopu |
| 14 | 5A Sterownik automatycznej skrzyni biegów, blokada dźwigni zmiany biegów |
| 15 | 7,5A Jednostka sterująca oświetleniem wnętrza |
| 16 | 10A Układ klimatyzacji |
| 17 | Wyposażenie dodatkowe |
| 18 | 5A Czujniki pomocy przy parkowaniu |
| 19 | 5A Jednostka sterująca zaczepu trakcyjnego |
| 20 | 5A System pomocy przy ruszaniu pod górę |
| 21 | rezerwa |
| 22 | 40A Wentylator układu klimatyzacji |
| 23 | 30A Podnośnik szyby przedniej |
| 24 | Bezpiecznik do zapalniczki samochodowej 15A |
| 25 | 25 / 30A Ogrzewanie tylnej szyby. Dodatkowy grzejnik |
| 26 | Gniazdo bagażnika 20A |
| 27 | 15A Przekaźnik pompy paliwa, wtryskiwacze paliwa |
| 28 | Wyposażenie dodatkowe |
| 29 | 10A Jednostka sterująca silnika |
| 30 | 20A Jednostka sterująca automatycznej skrzyni biegów |
| 31 | 20A Pompa podciśnieniowa hamulca |
| 32 | 30A Szyby tylnych drzwi |
| 33 | 25A Elektryczny szyberdach |
| 34 | 20A Jednostka sterująca funkcjami komfortu |
| 35 | 5A System antykradzieżowy |
| 36 | Spryskiwacze reflektorów 20A |
| 37 | 20A Podgrzewane przednie siedzenia |
| 38 | 30A Ogrzewane tylne siedzenie |
| 39 | rezerwa |
| 40 | 40A Wentylator ogrzewania |
| 41 | 15A Wycieraczka szyby tylnych drzwi |
| 42 | 15A Spryskiwacz przedniej szyby |
| 43 | 15A Sprzęg przyczepy |
| 44 | 20A Sprzęg przyczepy |
| 45 | 15A Sprzęg przyczepy |
| 46 | 5A Podgrzewane dysze spryskiwaczy |
| 47 | 5A Przekaźnik dodatkowej grzałki |
| 48 | rezerwa |
| 49 | 5A Centralny włącznik światła |
Za zapalniczkę odpowiada bezpiecznik nr 24 przy 15A. A dla spryskiwacza nr 42 także 15A.

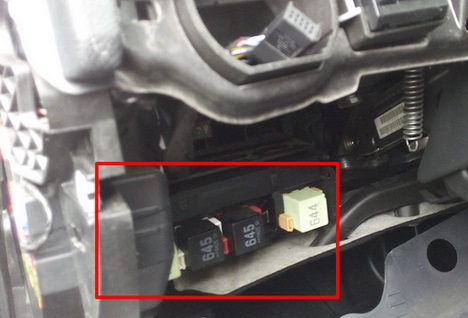

Skrzynka przekaźników

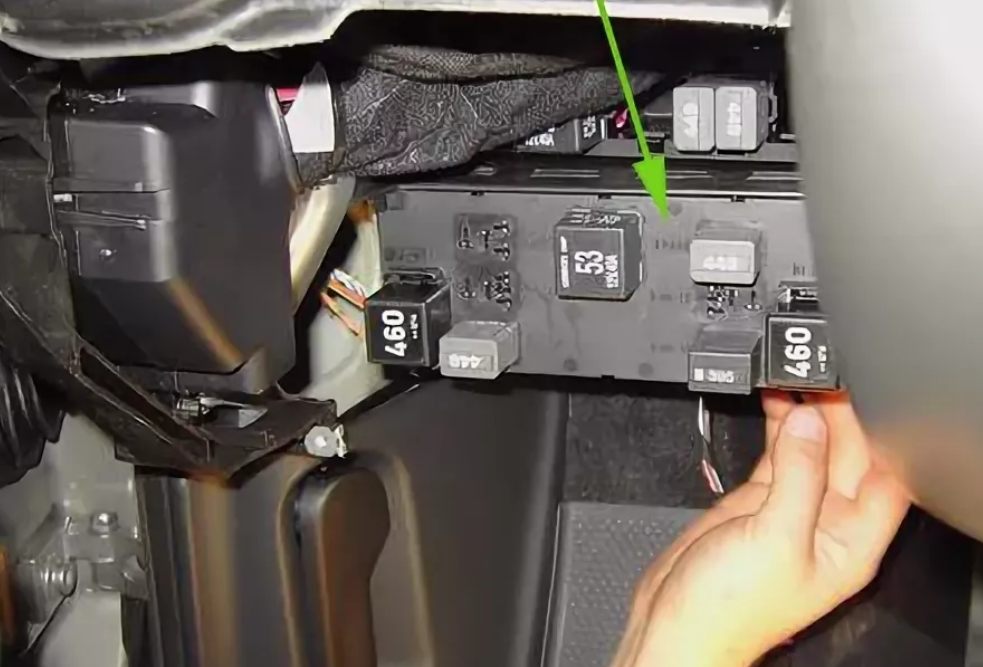

Znajduje się pod samą deską rozdzielczą, za panelem okładzinowym.

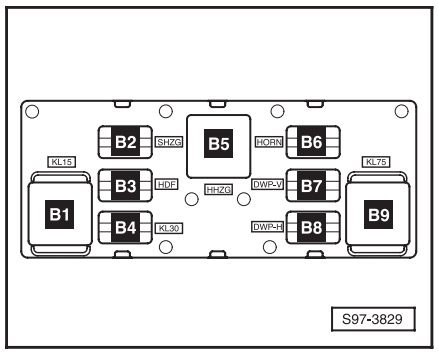

Typ 1
Schemat
Przeznaczenie
- B4 – przekaźnik napięcia zasilania (30)
- B5 – przekaźnik ogrzewania tylnej szyby
- B6 – przekaźnik klaksonu
- B7 – przekaźnik -1- pompa spryskiwacza szyb
- B8 – przekaźnik -2- pompa spryskiwacza szyb
- B9 – przekaźnik komutacyjny dla styku X
Typ 2
W tej wersji dostępna jest także centralna jednostka sterująca.

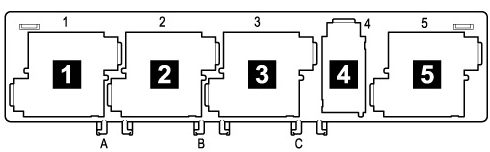

Skrzynka przekaźników pod CBU
Schemat
Przeznaczenie
- przekaźnik napięcia zasilania (15) -J329-
- Przekaźnik podgrzewanej szyby tylnej -J9-
- przekaźnik napięcia zasilania (50) -J682- / przekaźnik rozrusznika 1 -J906-
- przekaźnik pompy paliwa (wzrost ciśnienia w układzie zasilania paliwem) -J643- (dla silników o kodach BUD, CGGA, BSE, BSF, CMXA, CHGA) / przekaźnik pompy paliwa -J17- (dla silników Diesla)
- Przekaźnik przełączający dla zacisku X -J59-

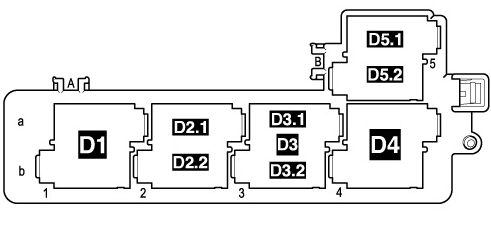

Dodatkowa skrzynka przekaźnikowa nad centralką sterującą
Oznaczenie
- D1 – Przekaźnik niezależnej nagrzewnicy -J485- (dla pojazdów z niezależną nagrzewnicą pomocniczą) / przekaźnik małej mocy grzewczej -J359- (dla pojazdów z pomocniczą nagrzewnicą rezystancyjną (PTC))
- D2.1 Przekaźnik klaksonu -J4-
- D2.2 – Przekaźnik pompy paliwa (dla liter silnika BUD, CGGA, BSE, BSF, CMXA, CHGA) / – Przekaźnik dodatkowej pompy paliwa -J832- (dla liter silnika CLCA, CLCB, CFHF, CFHC, CEGA)
- D3 – Przekaźnik dużej mocy grzewczej -J360- (w pojazdach z dodatkową nagrzewnicą oporową (PTC))
D3.1 – Przekaźnik dmuchawy świeżego powietrza -J13- (w pojazdach z niezależną nagrzewnicą pomocniczą) - D3.2 – Przekaźnik pompy paliwa dodatkowej nagrzewnicy -J749- (w pojazdach z niezależną nagrzewnicą dodatkową)
- D4 – Przekaźnik rozrusznika 2 – J907-
- D5.1 – przekaźnik spryskiwaczy reflektorów -J39
- D5.2 – Przekaźnik elementu grzejnego -J925- (przy silniku oznaczonym literą CAYC)

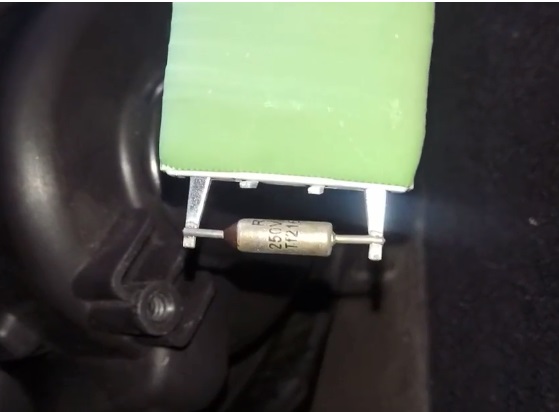

Piec nie działa? W niektórych modelach zapewniony jest bezpiecznik termiczny pieca, który znajduje się osobno.
Komora silnika

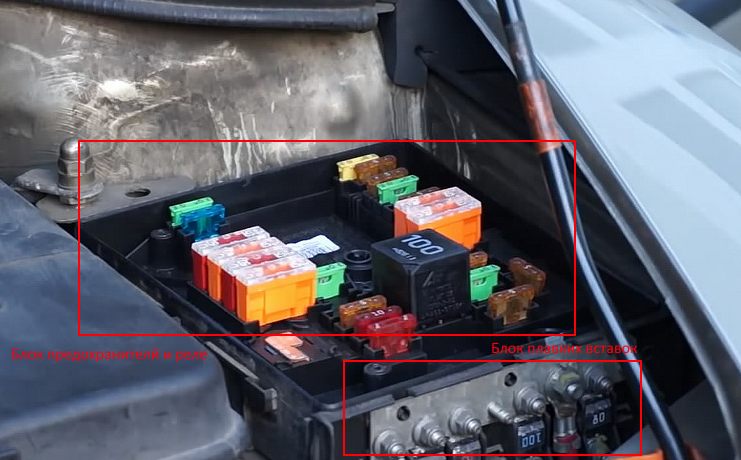

Znajduje się po lewej stronie przestrzeni pod głową pod osłoną ochronną i składa się z 2 działów :
- dział bezpieczników i przekaźników
- dział bezpieczników dużej mocy w postaci wkładek topikowych

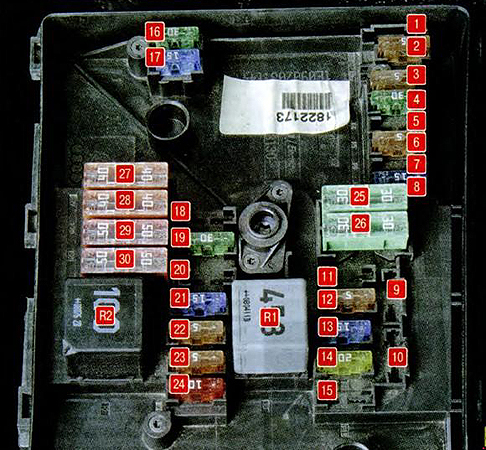

Schemat skrzynki bezpieczników i przekaźników
Opis
| 1 | rezerwa |
| 2 | 5A Przełączniki kolumny kierownicy |
| 3 | Złącze diagnostyczne 5A |
| 4 | Moduł hydroelektroniczny ABS 30A |
| 5 | 15A Jednostka sterująca automatycznej skrzyni biegów |
| 6 | 5A Zestaw wskaźników |
| 7 | rezerwa |
| 8 | 15A System audio |
| 9 | 5A Telefon |
| 10 | 5A Zasilanie przekaźnika sterownika silnika |
| 11 | 20A Jednostka sterująca dodatkową nagrzewnicą i wentylacją |
| 12 | 5A Jednostka sterująca magistrali danych |
| 13 | 15A Jednostka sterująca silnika |
| 14 | 20A Zapłon |
| 15 | 5/15A Czujnik stężenia tlenu, przekaźnik pompy paliwa, przekaźnik świecy żarowej |
| 16 | Jednostka sterująca ABS 30A |
| 17 | 15A Sygnał dźwiękowy |
| 18 | 30A Wzmacniacz dźwięku |
| 19 | Wycieraczki 30A |
| 20 | rezerwa |
| 21 | Czujnik stężenia tlenu 15A |
| 22 | 5A Przełącznik pedału sprzęgła hamulca |
| 23 | 5/10 / 15А Dodatkowa pompa powietrza, wysokociśnieniowa pompa paliwa, czujnik masowego przepływu powietrza |
| 24 | 10A Zawór recyrkulacji spalin |
| 25 | 30A Prawy reflektor |
| 26 | 30A Lewy reflektor |
| 27 | 40A Dodatkowa pompa powietrza, podgrzewanie |
| 28 | Rozrusznik 40A |
| 29 | Zasilacz cęgowy 50A 30 |
| 30 | 50A Terminal X – sprzęt podłączony do tego zacisku włączy się automatycznie po uruchomieniu silnika. |
Przekaźnik
- R1 – Przekaźnik silnika wentylatora chłodnicy
- R2 – Przekaźnik sterujący automatyczną skrzynią biegów
- R3 – przekaźnik napięcia zasilania (15)
