Skoda Octavia pierwszej generacji bazuje na platformie A4 . Samochód ten był produkowany w latach 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004 z nadwoziami typu liftback i kombi. W niektórych krajach wydawnictwo trwało do 2010 roku pod nazwą Octavia Tour. Dla tej generacji montowano silniki benzynowe o pojemności 1,4 1,6 1,8 2,0 litra oraz silniki wysokoprężne o pojemności 1,9 litra. Niniejsza publikacja zawiera opis bezpieczników i przekaźników Skody Octavii Tour 1 generacji, lokalizację ich skrzynek elektrycznych oraz zdjęcia.
Czy obwody nie są odpowiednie lub posiadasz inną generację Skody Octavii? Przestudiuj opis drugiej generacji (a5) .
Przedział pasażerski
Skrzynka bezpiecznikowa

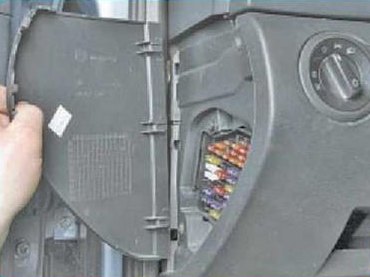

Znajduje się na końcu deski rozdzielczej, po stronie kierowcy, za osłoną ochronną.

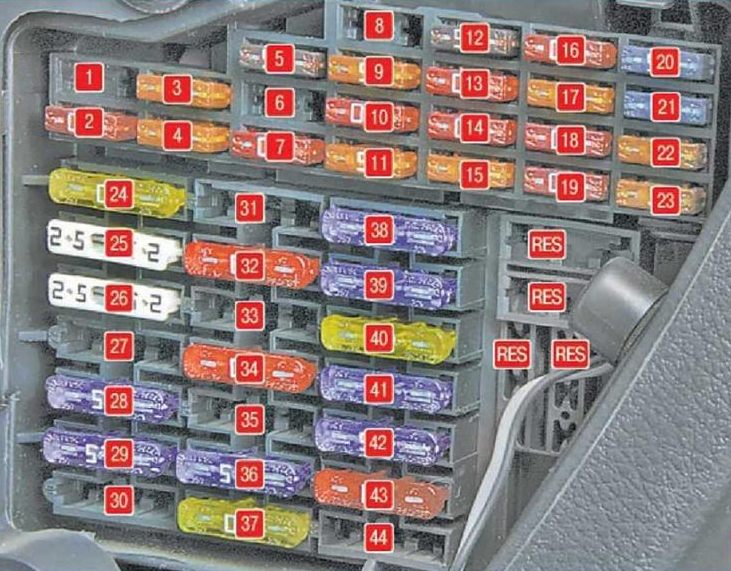

Schemat
Przeznaczenie
| 1 | 10A Podgrzewane lusterka, przekaźnik zapalniczki, elektryczne fotele i dysze spryskiwaczy |
| 2 | 10A Kierunkowskazy, reflektory z żarówkami ksenonowymi |
| 3 | 5A Oświetlenie schowka na rękawiczki |
| 4 | 5A Oświetlenie tablicy rejestracyjnej |
| 5 | 7.5A Podgrzewane siedzenia, Climatronic, klapa powietrza obiegowego, podgrzewane lusterka zewnętrzne, sterowanie Tempomatem |
| 6 | 5A Centralny zamek |
| 7 | 10A Światła cofania, czujniki parkowania |
| 8 | 5A Telefon |
| 9 | 5A ABS, ESP |
| 10 | 10A Zapłon |
| 11 | 5A Tablica przyrządów |
| 12 | 7,5А Zasilanie układu diagnostycznego |
| 13 | Światła stopu 10A |
| 14 | 10A Oświetlenie wewnętrzne nadwozia, zamek centralny, oświetlenie wnętrza nadwozia (bez centralnego zamka) |
| 15 | 5A Tablica przyrządów, czujnik kąta skrętu, lusterko wsteczne |
| 16 | 10A Klimatyzator |
| 17 | 5A Podgrzewane dysze opryskiwaczy, 30A Światła do jazdy dziennej |
| 18 | 10A Prawe światło drogowe |
| 19 | 10A Lewe światło drogowe |
| 20 | 15A Prawe światło mijania, poziomowanie reflektorów |
| 21 | 15A Lewe światło mijania |
| 22 | 5A Prawe światło postojowe |
| 23 | 5A Lewe światło postojowe |
| 24 | 20A Wycieraczki przednie, silnik spryskiwacza |
| 25 | 25A Wentylator nagrzewnicy, klimatyzacja, Climatronic |
| 26 | 25A Ogrzewana szyba pokrywy bagażnika |
| 27 | 15A Wycieraczka tylnej szyby |
| 28 | 15A Pompa paliwa |
| 29 | 15A Jednostka sterująca: silnik benzynowy, 10A Jednostka sterująca: silnik wysokoprężny |
| 30 | 20A Elektryczny szyberdach |
| 31 | Nie zajęty |
| 32 | 10A Silnik benzynowy – wtryskiwacze zaworowe, 30A Silnik wysokoprężny wysokociśnieniowa pompa paliwa, jednostka sterująca |
| 33 | 20A Spryskiwacz reflektorów |
| 34 | 10A Silnik benzynowy: skrzynka sterownicza, 10A Silnik wysokoprężny: skrzynka sterownicza |
| 35 | 30A Gniazdo do podłączenia przyczepy, gniazdo w bagażniku |
| 36 | 15A Światła przeciwmgielne |
| 37 | 20A Silnik benzynowy: skrzynka sterownicza, 5A Silnik wysokoprężny: skrzynka sterownicza |
| 38 | 15A Oświetlenie bagażnika, centralny zamek, oświetlenie wnętrza |
| 39 | 15A System ostrzegania o zagrożeniach |
| 40 | 20A Sygnał dźwiękowy (sygnał dźwiękowy) |
| 41 | Zapalniczka 15A |
| 42 | 15A Radio, telefon |
| 43 | 10A Silnik benzynowy: skrzynka sterownicza, Silnik wysokoprężny: skrzynka sterownicza |
| 44 | 15A Podgrzewane siedzenia |
Za zapalniczkę odpowiada bezpiecznik nr 41, 15A.
Skrzynka przekaźników

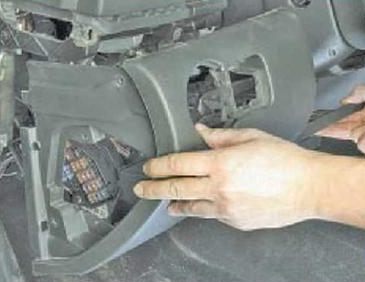

Znajduje się pod samym panelem, za osłoną okładziny.

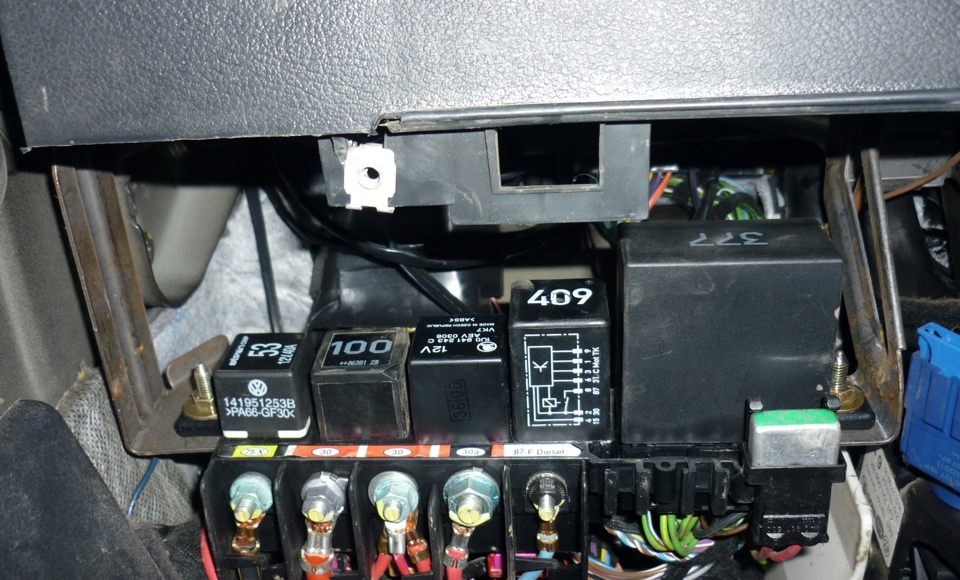

Zdjęcie poglądowe

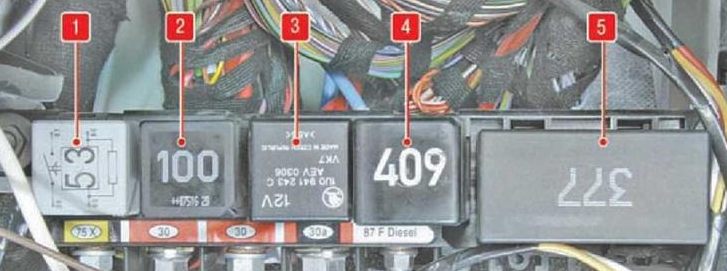

Schemat
Opis
- przekaźnik klaksonu;
- przekaźnik przełączający;
- wzmacniacz oświetlenia;
- przekaźnik pompy paliwa;
- sterownik wycieraczek.
W samochodach z bogatszym wyposażeniem elektrycznym dostarczany jest drugi panel – dodatkowy (montowany od góry), wypełniony klasycznymi elementami przekaźnikowymi.
Komora silnika

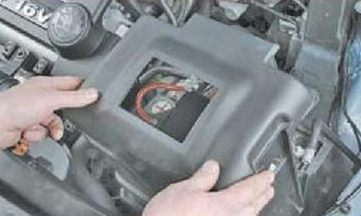

Znajduje się w pokrywie akumulatora i składa się z bezpieczników (dużej mocy) i bezpieczników.

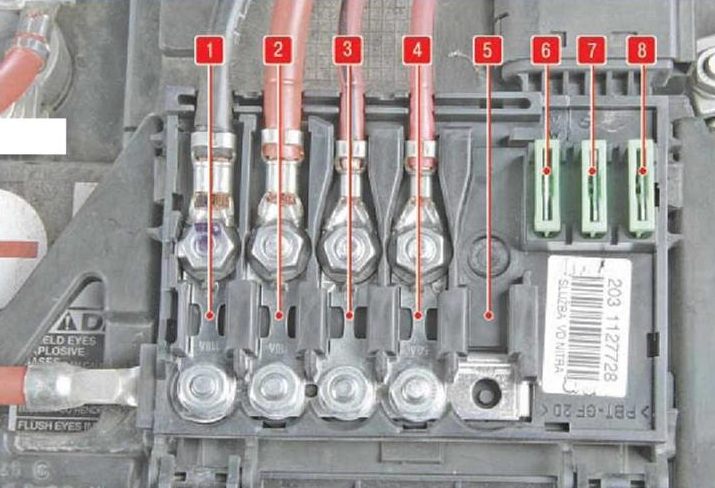

Schemat
Przeznaczenie
| 1 | Generator 110/150A |
| 2 | 110A Jednostka sterująca oświetleniem wnętrza |
| 3 | 40 / 50A Silnik elektryczny układu chłodzenia silnika |
| 4 | 50A Elektroniczna jednostka sterująca |
| 5 | Świece żarowe 50A do silników Diesla |
| 6 | 30A Silnik elektryczny układu chłodzenia silnika |
| 7 | Jednostka sterująca ABS 30A |
| 8 | Jednostka sterująca ABS 30A |
