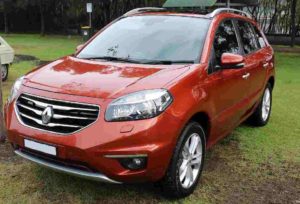

Pierwsza generacja kompaktowego crossovera Renault Koleos była produkowana w latach 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W tym czasie samochód przeszedł 3-krotne zmiany stylizacji, zarówno dotyczące nadwozia, jak i wnętrza. Druga generacja weszła na rynek w 2017 roku i do dziś jest w produkcji. Pokażemy Ci, gdzie znajdują się wszystkie elektroniczne jednostki sterujące. Szczególną uwagę zwrócimy na skrzynki bezpieczników i przekaźników w Renault Koleos, ich schematy i opisy przeznaczenia elementów, a także zwrócimy uwagę na bezpiecznik zapalniczki.
Contents

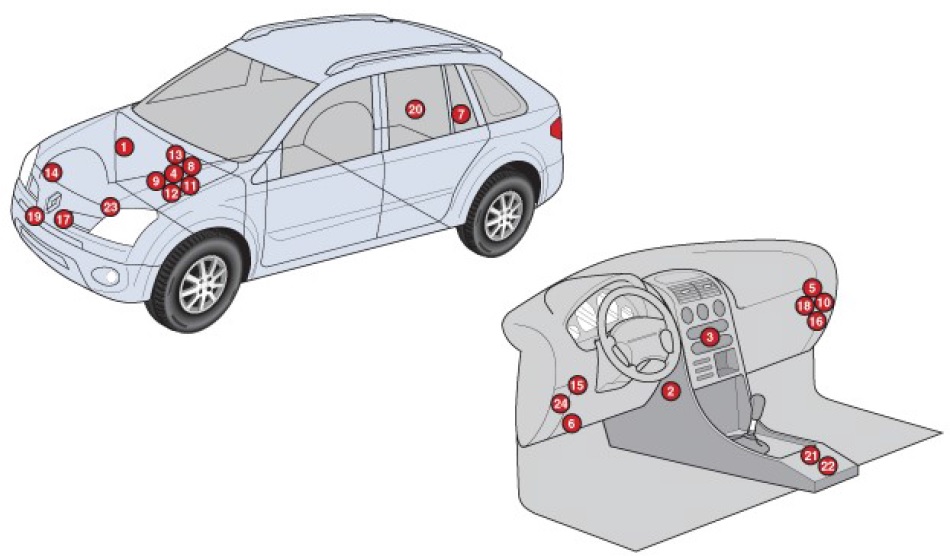

Lokalizacja
Schemat
Opis
- Elektroniczna jednostka sterująca ABS
- Rezystor silnika nagrzewnicy / wentylatora klimatyzacji – w bloku nagrzewnicy
- Elektroniczna jednostka sterująca klimatyzatora
- Bateria akumulatorowa
- Magistrala danych CAN, jednostka sterująca bramki
- Złącze diagnostyczne (DLC)
- Sterownik elektrycznego hamulca postojowego – bagażnik
- Elektroniczna jednostka sterująca silnikiem (Diesel)
- Elektroniczna jednostka sterująca silnikiem (benzyna)
- Elektroniczna jednostka sterująca 4WD
- Skrzynka bezpieczników/przekaźników, komora silnika 1
- Skrzynka bezpieczników/przekaźników, komora silnika 2
- Skrzynka bezpieczników/przekaźników, komora silnika 3
- Skrzynka bezpieczników/przekaźników, komora silnika 4- Diesel
- Skrzynka bezpieczników/przekaźników, tablica przyrządów
- Sterownik reflektorów ksenonowych
- Sygnały dźwiękowe
- Wielofunkcyjna jednostka sterująca – Funkcje: Klimatyzacja / Nagrzewnica, Audio / Nawigacja, Centralny Zamek, Ładowanie, Elektryczne Szyby, Oświetlenie Zewnętrzne, Otwieracz Wlewu Paliwa, Ogrzewana Tylna Szyba, Klaksony, Główne Obwody Zapłonowe, Immobilizer, Lampy Oświetlenie wnętrza, Wspomaganie Kierownicy , wycieraczka tylnej szyby, układ rozruchowy, blokada kolumny kierownicy, wycieraczki przedniej szyby
- Czujnik temperatury otoczenia
- Jednostka sterująca systemem parkowania – prawa strona bagażnika
- Elektroniczna jednostka sterująca SRS
- Telefoniczna jednostka sterująca
- Elektroniczna jednostka sterująca skrzynią biegów – automatyczna skrzynia biegów
- Jednostka sterująca monitora ciśnienia w oponach
Komora silnika

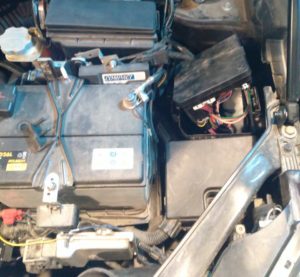

Aby dostać się do 2 głównych skrzynek w komorze silnika, znajdujących się za akumulatorem, należy najpierw zdemontować kanał wentylacyjny.

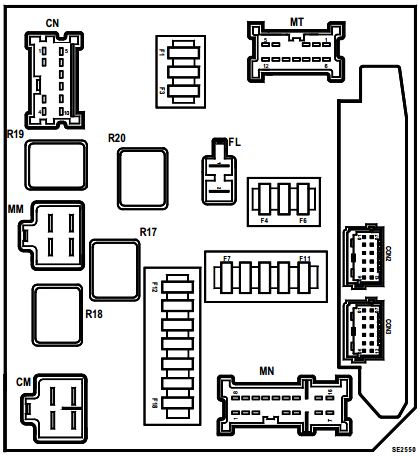

Ramka 1

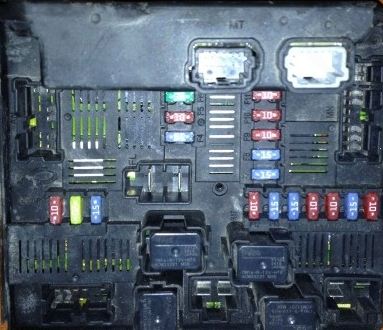

Zdjęcie
Schemat
Opis
| F1 | (10A) Blokada kolumny kierownicy |
| F2 | (10A) Układ zarządzania silnikiem |
| F3 | (10A) Układ zarządzania silnikiem |
| F4 | (10A) Światła przeciwmgielne |
| F5 | (10A) Klimatyzacja/ogrzewanie |
| F6 | (30A) Wycieraczka szyby przedniej |
| F7 | (15A) Reflektor prawy |
| F8 | (15A) Reflektor lewy |
| F9 | (10 A) |
| F10 | (10A) Reflektor lewy |
| F11 | (10A) Reflektor prawy |
| F12 | (10A) Przełączniki na kierownicy |
| F13 | (15A) Pompa paliwa |
| F14 | (15A) |
| F15 | (10 A) |
| F 16 | (10 A) |
| F17 | (15A) Układ zarządzania silnikiem |
| F18 | (10 A) |
- R17 – Przekaźnik 1 prędkości wentylatora
- R18 – Przekaźnik 2 prędkości wentylatora
- R19 – Przekaźnik 3-biegowego wentylatora
- R20 – Przekaźnik rozrusznika

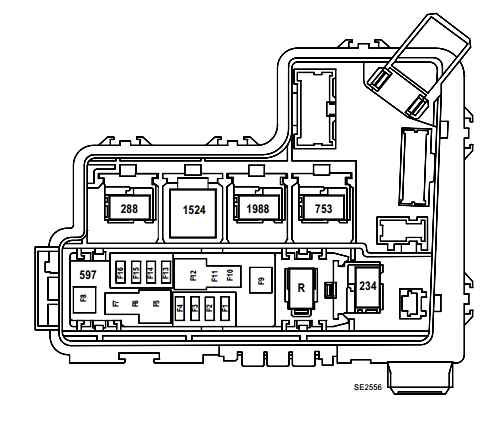

Ramka 2

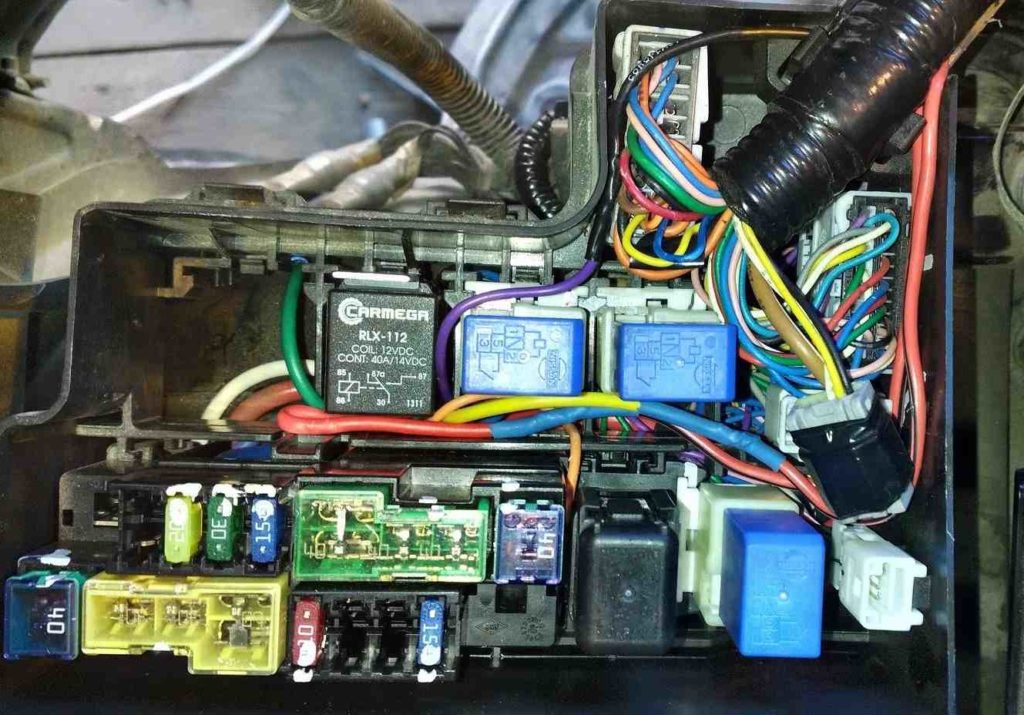

Zdjęcie
Schemat
Przeznaczenie
F1 – 15A Podgrzewane siedzenia
F2 – 10A Przekaźnik elektrycznej pompy wodnej (573), czujnika wody w paliwie (414), sterownika wtrysku paliwa (120), zespołu zabezpieczającego i przełączającego
F3 – 10A Bezpiecznik głównego przekaźnika świateł do jazdy dziennej
F4 – 10A Alternator
F5 – 60A Elektryczne wspomaganie kierownicy
F6 – 30A Przekaźnik pompy spryskiwaczy reflektorów
F7 – 30A ABS ECU (118) – ABS / ESP ECU
F8 – 40A lub 50A ABS ECU (118) lub z ESP
F9 – 50A wentylator chłodzący, przekaźnik wentylatora (234) ), przekaźnik wentylatora chłodzącego 2
F10 – 40 A Bezpiecznik silnika podnośnika szyby drzwi kierowcy, UCH (645), silnika szyberdachu
F11 – 30 A Bezpieczniki i skrzynka przekaźników przedziału pasażerskiego (260), zespół zabezpieczający i przełączający (1337)
F12 – 50 A Zabezpieczenia i zespół przełączający, przekaźnik wentylatora chłodzącego Silnik 2
F13 – 20A System audio, radiotelefon ECU, łączny wyświetlacz czasu/temperatury zewnętrznej, nawigacja ECU (662) wyświetlacz wideo, zmieniarka CD, klawiatura multimedialna, moduł interfejsu sieci multipleksowej (1714), tuner TV
F14 – 30A Przekaźnik nagrzewnicy dodatkowej 2
F15 – 30A Przekaźnik nagrzewnicy dodatkowej 1
F16 – 10A ECU automatycznej skrzyni biegów
M01 – 30A Automatyczny hamulec postojowy ECU
M02 – 20A Klimatyzacja tylna
M03 – 30A Przekaźnik dodatkowej nagrzewnicy 3
M04 – Nieużywany
234 – Przekaźnik wentylatora chłodzenia silnika
288 – Przekaźnik główny świateł do jazdy dziennej
753 – Przekaźnik pompy spryskiwaczy reflektorów
1524 – Przekaźnik świateł hamowania
1988 – Przekaźnik wentylatora chłodzenia silnika 2
R – Przekaźnik klaksonu
Ramka 3
Urządzenie znajduje się obok zbiornika płynu do spryskiwaczy.
Schemat
Oznaczenie
234 – Przekaźnik wentylatora chłodzenia silnika
288 – Przekaźnik główny świateł do jazdy dziennej
573 – Przekaźnik elektrycznej
pompy wodnej 1069 – Przekaźnik dodatkowej nagrzewnicy 3
1524 – Przekaźnik światła hamowania
Ramka 4
Znajduje się na dodatnim zacisku akumulatora.
Schemat
Opis
- F1 450A – Rozrusznik, alternator
- F2 100A – Skrzynka bezpieczników i przekaźników w komorze silnika
- F3 100A – Skrzynka bezpieczników i przekaźników w komorze silnika
- F4 80A – Skrzynka bezpieczników i przekaźników w komorze silnika
- F5 100A – Skrzynka bezpieczników i przekaźników w kabinie pasażerskiej
- F6 60A – Blokada ogrzewania przed uruchomieniem
Przedział pasażerski
Skrzynka bezpiecznikowa
Urządzenie znajduje się w kabinie pasażerskiej, w lewym dolnym rogu deski rozdzielczej.
Schemat
Przeznaczenie
| 1 | 10A Nieużywany |
| 2 | 10A ECU poduszek powietrznych, napinaczy pasów bezpieczeństwa |
| 3 | 10A ECU wtrysku paliwa, włącznik świateł stop, gniazdo diagnostyczne, ECU klimatyzacji, silnik sterujący zasięgiem reflektorów |
| 4 | 10A Tablica przyrządów |
| 5 | Bezpiecznik 15A – podstawa, pudełko 1876 |
| 6 | 10A ECU alarmu antywłamaniowego, ECU lampy wyładowczej, czujnik położenia pedału sprzęgła, alarm, moduł alarmowy niezapiętych pasów bezpieczeństwa |
| 7 | Włącznik świateł hamowania 10A |
| 8 | Wzmacniacz audio 20A |
| 9 | 10A Nieużywany |
| 10 | 10A UCH, włącznik/wyłącznik silnika bez kluczyka, czujnik deszczu i światła |
| 11 | 10A Tablica przyrządów, czujnik końca pedału sprzęgła |
| 12 | Sterownik skrzyni biegów 10A |
| 13 | Zasilanie zewnętrznego lusterka wstecznego 10 A |
| 14 | 20A Ogrzewana tylna szyba |
| 15 | 20A Panel sterowania nagrzewnicą i klimatyzacją |
| 16 | 15A Nieużywany |
| 17 | 15A Gniazda dodatkowego wyposażenia 2. rzędu siedzeń |
| 18 | Zapalniczka 15A |
| 19 | 10A Tablica przyrządów |
| 20 | 15A Gniazda dla dodatkowego osprzętu elektrycznego |
| 21 | 15A Sterowanie klimatem |
| 22 | 15A Wentylator elektryczny |
| 23 | Nieużywany |
| 24 | Zapasowy |
| 25 | Zapasowy |
| 26 | Zapasowy |
| 27 | Nieużywany |
Za przednią zapalniczkę odpowiada bezpiecznik nr 18 15A

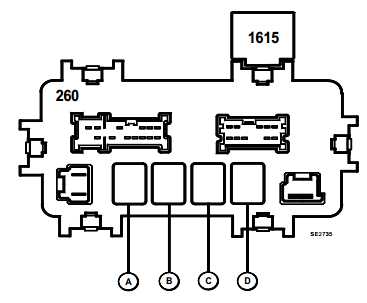

Przekaźnik
Schemat
Przeznaczenie
- A Przekaźnik „+” po zapłonie
- B Przekaźnik dodatkowy
- C Przekaźnik ogrzewania tylnej szyby, elektrycznie sterowane lusterka zewnętrzne
- D Przekaźnik, wentylator elektryczny 1 wentylacji kabiny pasażerskiej
- 1615 Przekaźnik „+” przy pracującym silniku
