Renault Master 3 generacji produkowany był w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. W tym czasie model przeszedł zmianę stylizacji. Udzielimy informacji na temat lokalizacji skrzynek przekaźników i bezpieczników Renault Master 3 generacji, pokażemy zdjęcia skrzynek, schemat oraz opis ich przeznaczenia. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę. Materiał ten jest również odpowiedni dla właścicieli Nissana NV400 .
Ilość elementów znajdujących się w pudełkach oraz ich przeznaczenie mogą różnić się od pokazanych na ilustracji. W przypadku trudności skontaktuj się ze sprzedawcą.
Contents
Komora silnika
Znajduje się pod lufą. Aby uzyskać dostęp do pudełka, należy je wyjąć.
Typ 1

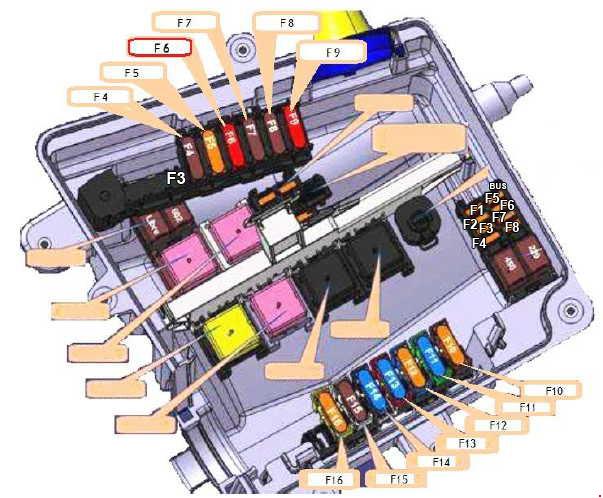

Schemat
Opis
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | Sterownik ABS |
| F5 | 50 | Dodatkowy przekaźnik ogrzewania 1 |
| F6 | 50 | Specjalnie zaprojektowana konwersja nadwozia, magistrala X62 |
| F7 | 70 | Dodatkowy przekaźnik ogrzewania 2 |
| F8 | 70 | Światła tylne, skrzynka bezpieczników w kabinie pasażerskiej, rezystancja nagrzewnicy oleju napędowego |
| F9 | 70 | Przekaźnik przedziału pasażerskiego i skrzynka bezpieczników |
| F10 | 50 | Przekaźnik wentylatora silnika 3, przekaźniki wentylatora silnika (moc zależna od specyfikacji pojazdu) |
| 40 | ||
| F11 | 40 | Prędkość wentylatora silnika Przekaźnik 1, Prędkość wentylatora silnika Przekaźnik 2 (wartość zależna od specyfikacji pojazdu) |
| 50 | ||
| 60 | ||
| F12 | 40 | Uruchamia silnik |
| F13 | 60 | Jednostka interfejsu ogrzewania |
| F14 | 60 | Jednostka interfejsu ogrzewania |
| F15 | 70 | Zespół przekaźnika świec żarowych diesla |
| F 16 | 40 | Przekaźnik zespołu pompy elektrycznej skrzyni biegów |
| 50 | Skrzynka bezpieczników 2 | |
| PŁYTKA BEZPIECZNIKÓW BUS (260BA) | ||
| F1 | 5 | Zasilanie przekaźnika sterującego oświetleniem (GRUAU) Oświetlenie przednie i tylne |
| F2 | 5 | Zasilanie przekaźnika sterującego oświetleniem (GRUAU) Oświetlenie indywidualne (X81) |
| F3 | 50 | Zasilanie przekaźnika 1155 (70A + przekaźnik akcesoriów odciążający) |
| F4 | 25 | Zasilanie przekaźnika 1155 (70A + przekaźnik akumulatorowy BCM) |
| F5 | 10 | Zasilacz do wyświetlacza multimedialnego z zestawów GRUAU |
| F6 | 5 | Zasilanie elektronicznej jednostki sterującej progu drzwi |
| F7 | – | – |
| F8 | – | – |
Typ 2

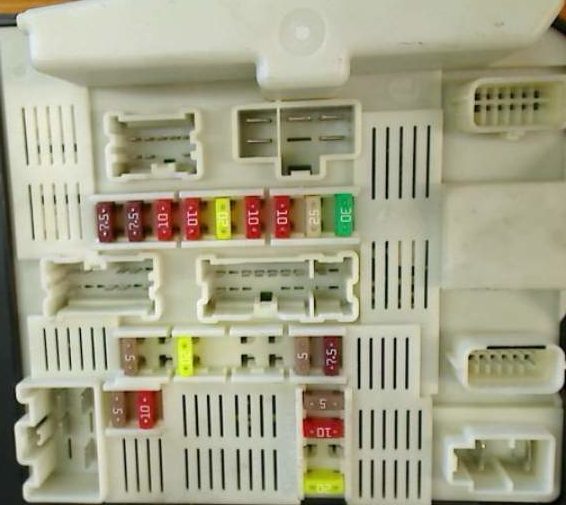

Zdjęcie

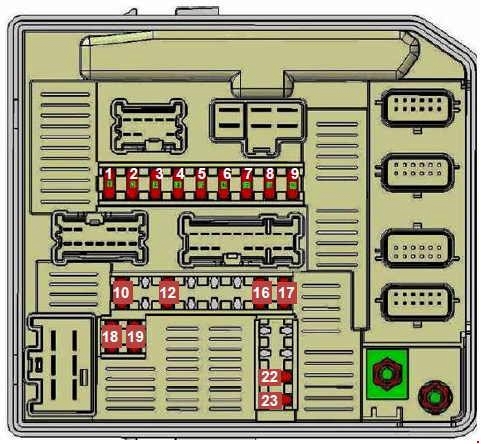

Schemat
Przeznaczenie
| F1 | 7,5А Światło pozycyjne prawe |
| F2 | 7,5А Światło pozycyjne lewe |
| F3 | 10А Światła mijania prawe |
| F4 | 10А Lewe światła mijania |
| F5 | 20A Światła przeciwmgielne |
| F6 | 10А Lewe światło drogowe |
| F7 | 10А Prawe światło drogowe |
| F8 | Zasilacz ABS 25A |
| F9 | 30A Wycieraczka szyby przedniej |
| F10 | 10А Poduszka powietrzna PIS (główne źródło zapłonu) |
| F11 | – |
| F12 | 20A Zasilanie ECU skrzyni biegów (napęd na przednie koła) |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | 5A Skrzynia biegów PIS (pierwotne zasilanie zapłonu) |
| F17 | 7,5А Przedział pasażerski PIS (pierwotne zasilanie zapłonu) |
| F18 | 5А Przekaźnik ECU wtrysku/nagrzewnicy oleju napędowego |
| F19 | 10А Tylne światła pozycyjne PIS (główne zasilanie zapłonu) |
| F20 | – |
| F21 | – |
| F22 | 10А Klimatyzacja (sprężarka) I |
| F23 | 5А Odszranianie (sterowanie przekaźnikowe) |
Przedział pasażerski
Główne pudełko

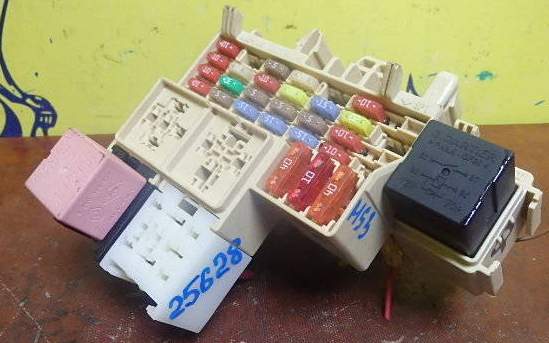

Zdjęcie

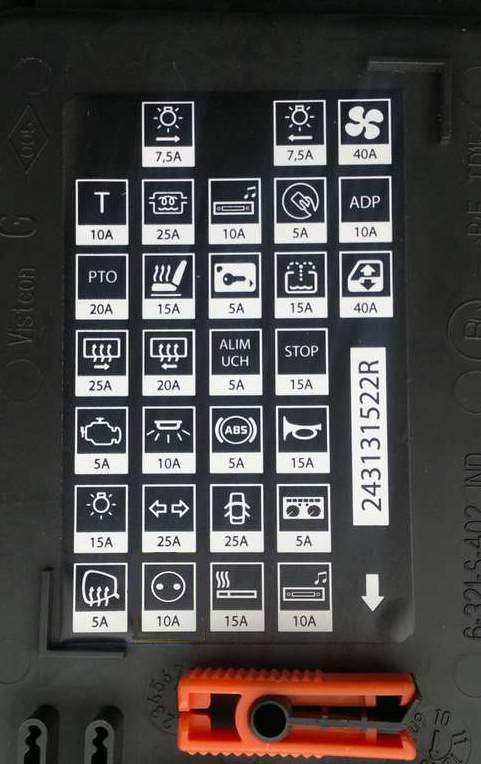

Na odwrocie osłony ochronnej znajdziesz aktualny układ
Oznaczenie elementów

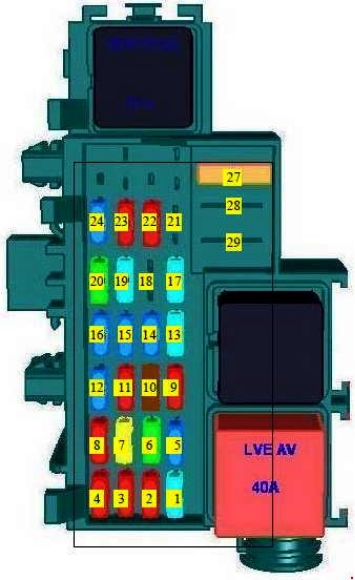

Schemat
Opis
| 1 | 10 | System informacyjno-rozrywkowy, ogrzewanie siedzenia, (przekaźnik serwisowy 1. Przekaźnik pracy silnika) |
| 2 | 15 | Gniazdo zasilania 1 |
| 3 | 10 | Zapalniczka |
| 4 | 10 | Gniazdo zasilania 2 |
| 5 | 5 | Tablica przyrządów |
| 6 | 25 | Zamek centralny (UCE Habitacle (CPE, SUPCPE), BFR) |
| 7 | 25 | Kierunkowskazy, tylne światła przeciwmgielne, moduł sterujący nadwozia (UCE Habitacle + Batsecurite) |
| 8 | 5 | Złącze diagnostyczne |
| 9 | – | – |
| 10 | 5 | ABS, elektroniczny program stabilizacji |
| 11 | 10 | Oświetlenie wewnętrzne, światła stopu |
| 12 | 5 | Moduł sterujący nadwozia |
| 13 | 15 | Światła hamowania |
| 14 | 5 | Moduł sterujący nadwozia, elektryczne szyby, klimatyzacja |
| 15 | 20 | Ogrzewana lewa tylna szyba |
| 16 | 20 | Ogrzewana prawa tylna szyba |
| 17 | 15 | Spryskiwacz szyby przedniej (elementy sterujące zamontowane na kierownicy) |
| 18 | 5 | Elektroniczny immobiliser |
| 19 | 15 | Podgrzewane siedzenia (BFRH2, ADPCNC, komplementarna adaptacja) |
| 20 | – | – |
| 21 | 10 | Światła doświetlające zakręty |
| 22 | 10 | System informacyjno-rozrywkowy, ogrzewanie foteli, wyświetlacz pojazdu, złącza audio, alarm |
| 23 | 5 | Połączenie bez użycia rąk |
| 24 | 10 | Tachograf |
| 25 | – | – (lokalizacja diody) |
| 26 | – | – (lokalizacja diody) |
| 27 | 40 | Wentylator klimatyzacji |
| 28 | 10 | Dodatkowe adaptacje (BFRH2, przekaźnik usuwania ACC, przekaźnik służebności 1) |
| 29 | 40 | Elektryczne szyby, moduł sterujący nadwozia |
Dodatkowe pudełka

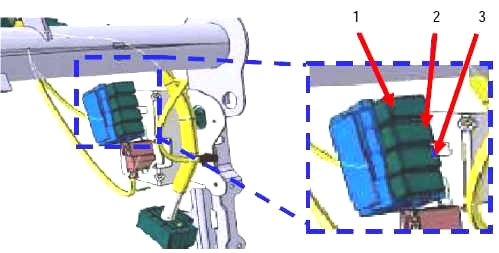

Znajdują się one po prawej stronie (kierownica z lewej i prawej strony) pod deską rozdzielczą i są przymocowane do prawego kołnierza belki deski rozdzielczej.
Ramka 1
Oznaczenie
- Zasilacz dystrybucyjny prądu 20–12 V
- 20A – Informacje o pracy silnika
- 20А – Podgrzewane siedzenie

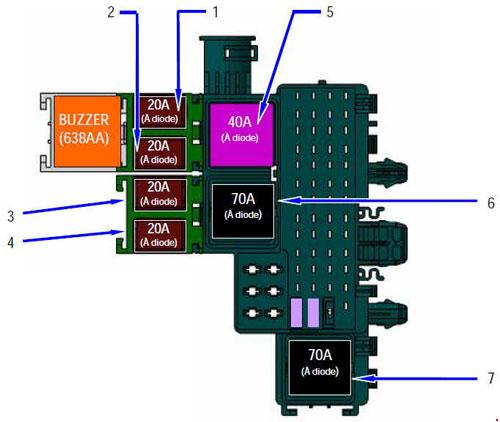

Ramka 2
Przeznaczenie
- 20А Drzwi przesuwne
- 20A Pokrywa bagażnika
- 20А Podgrzewane siedzenie w autobusie
- 20A Autobus ESP
- 40A Informacje o klimatyzacji
- 70А BCM + zasilanie akumulatorowe
- 70А + podajnik akcesoriów do szopy ładunkowej
To wszystko. Jeśli znajdziesz błąd lub masz coś do dodania – napisz w komentarzach.
