Renault 9 i Renault 11 to małe samochody rodzinne. Produkowane w latach 1981, 1982, 1983, 1984, 1985, 1986, 1987 i 1988. Pokażemy lokalizację skrzynek przekaźników i bezpieczników, a także schemat skrzynki w Renault 11 i 9 .
Przedział pasażerski
Skrzynka bezpiecznikowa

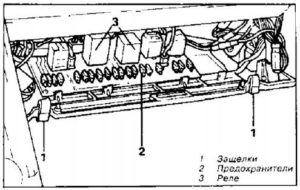

Skrzynka bezpieczników jest zainstalowana w przestrzeni na nogi pasażera pod schowkiem/schowkiem. Aby dostać się do bezpieczników należy opuścić panel w dół.
Aby uzyskać dostęp do urządzenia, naciśnij zatrzaski i otwórz panel bezpieczników i przekaźników, przesuwając go w dół.
Schemat
Na przepalony bezpiecznik wskazuje fakt, że wszyscy chronieni przez niego odbiorcy są pozbawieni napięcia. Jeżeli przepali się także nowy bezpiecznik, należy ustalić przyczynę i usunąć usterkę przed włożeniem kolejnego.
Nigdy nie próbuj rozwiązać problemu wkładając bezpiecznik o wyższym prądzie lub zastępując go drutem lub folią; może to spowodować przegrzanie przewodów, a nawet spowodować pożar.
Przekaźnik
Przekaźniki stanowią integralną część niektórych schematów elektrycznych, a ich funkcja zależy od przeznaczenia schematów. Przekaźniki montowane są na tablicy bezpieczników. Wymiana przekaźnika jest bardzo prosta: należy wyciągnąć jeden z wkładu i włożyć drugi. Przekaźników nie da się naprawić, są szczelnie zamknięte. Jeżeli masz wątpliwości co do działania przekaźnika, włóż nowy i sprawdź.
Następujące elementy znajdują się osobno:
- Przekaźniki kierunkowskazów i alarmu znajdują się obok włącznika świateł hamowania, pod tablicą rozdzielczą.
- Przekaźnik pracy przerywanej wycieraczek znajduje się na panelu bezpieczników. Aby wymienić przekaźnik należy odłączyć wielopinowe złącze elektryczne i odkręcić śruby mocujące.
Bezpiecznik akumulatora
Bezpiecznik jest zainstalowany w schemate dodatniego zacisku akumulatora. Jeśli nastąpi zwarcie w wodzie głównych celów, na przykład w schemate rozrusznika, wkładka przepali się i obwód zostanie otwarty. Integralność wkładki można sprawdzić wizualnie lub za pomocą lampki kontrolnej.
