Renault Safrane – odnosi się do samochodów klasy biznes. Produkowane w latach 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 i 2000. Pokażemy lokalizację bezpieczników i przekaźników w Renault Safrane , a także ich zdjęcia, schematy i opisy.
Przedział pasażerski

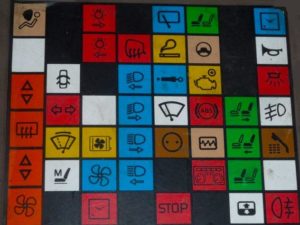

Skrzynka główna znajduje się z lewej strony deski rozdzielczej, za osłoną ochronną, z tyłu której znajduje się aktualny obwód z opisem bezpieczników.

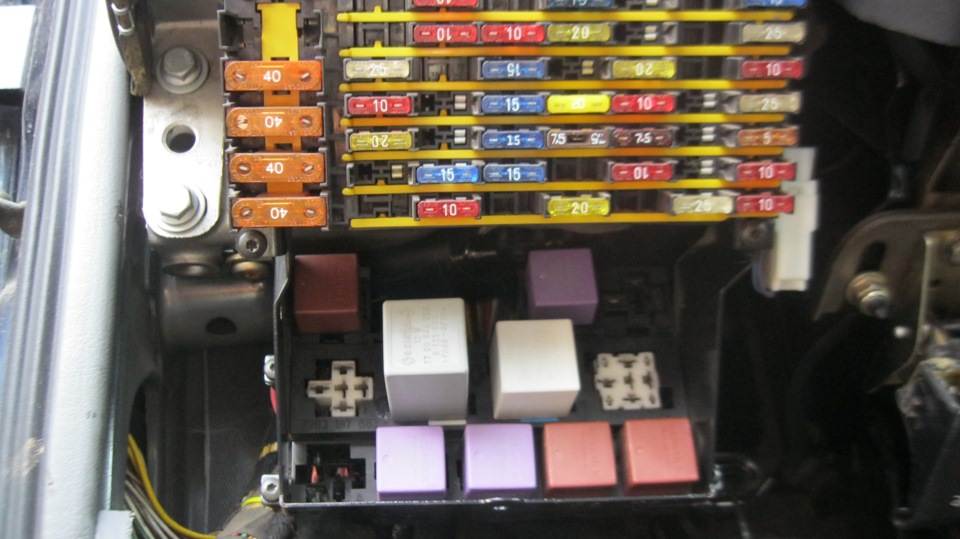

Zdjęcie

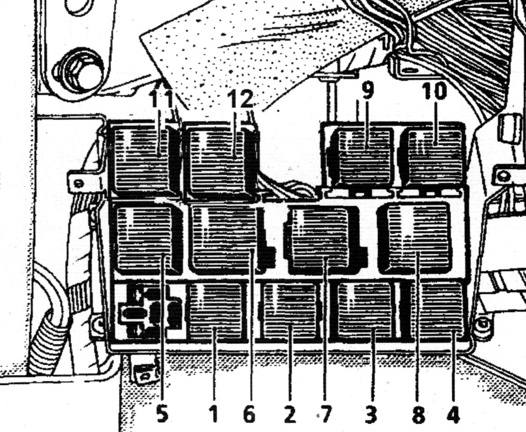

Schemat przekaźnika
Oznaczenie przekaźnika
- Przekaźnik dystrybucji po zasilaniu zapłonu
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik przednich świateł przeciwmgłowych
- Przekaźnik dzień/noc
- Światło nie wyłączone. Brzęczyk
- Przekaźnik wycieraczki tylnej
- Przekaźnik wycieraczek szyby przedniej
- Przekaźnik kierunkowskazów i alarmu
- Przekaźnik blokady rodzicielskiej
- Przekaźnik okna elektrycznego

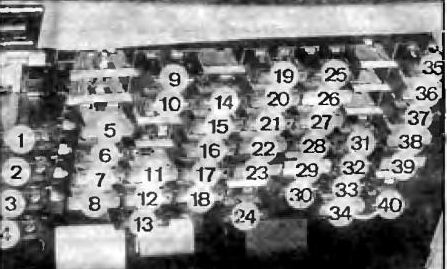

Schemat bezpieczników
Opis
- 40 Prawe przednie okno elektryczne
- 40 Ogrzewana tylna szyba
- 40 Lewe przednie okno elektryczne
- 40 Układ klimatyzacji
- 25 Elektryczny zamek drzwi
- 10 Kierunkowskazy, światła awaryjne
- 20 Wycieraczka
- 25 Pamięć pozycji regulacji sprzętu
- 10 Oświetlenie wymiarowe, reostat oświetlenia, oświetlenie tablicy rozdzielczej i schowka podręcznego, sterowanie reflektorami
- 10 Z lewej strony oświetlenie, oświetlenie zapalniczki, radio, wybierak automatycznej skrzyni biegów, sterowanie nagrzewnicą
- 20 Wentylatory chłodnicy
- 15 Układ klimatyzacji
- 10 Lusterka elektryczne, światła awaryjne, światło tylne
- 10 Podgrzewane lusterka
- 15 Lewy kierunkowskaz, regulacja zasięgu reflektorów
- 15 Kierunkowskaz w prawo
- 15 Prawy reflektor
- 15 Lewy reflektor
- 15 Wycieraczka tylnej szyby, odmrażanie tylnej szyby, wentylator nagrzewnicy, oświetlenie wnętrza, oświetlenie tylne, lampka ostrzegawcza wybieraka automatycznej skrzyni biegów
- 20 Zapalniczka
- 15 Elektronicznie sterowane zawieszenie
- 25 Spryskiwacz przedniej szyby
- 7.5 Akcesoria
- 10 Światła stopu, przerywacz kierunkowskazów, regulator prędkości
- 30 Regulacja położenia oparcia i zagłówka pasażera z przodu
- 5 Wspomaganie kierownicy
- 20 Ochrona funkcjonowania silnika
- 10 ABS-ów
- 5 Automatyczna skrzynia biegów, światła cofania
- 10 Tablica przyrządów, przekaźnik pomocniczy, przełącznik 4×4, przełącznik S
- 30 Regulacja położenia tylnego prawego siedzenia
- 30 Regulacja lewego tylnego siedzenia
- 30 Regulacja położenia poduszki siedzenia pasażera z przodu
- 25 Szyberdach, podgrzewane siedzenia, fotel ergo malic
- 10 Zegar, sygnał dźwiękowy, syntezator mowy
- 25 Ostrzeżenie dźwiękowe, jednostka alarmowa
- 15 Oświetlenie wnętrza, elektryczny zamek drzwi, lusterko wsteczne
- 25 Światła przeciwmgielne
- 15 Sterowanie radiowe i telefoniczne
- 10 Światła przeciwmgielne
Za zapalniczkę odpowiada bezpiecznik nr 20 na 20A.
Komora silnika

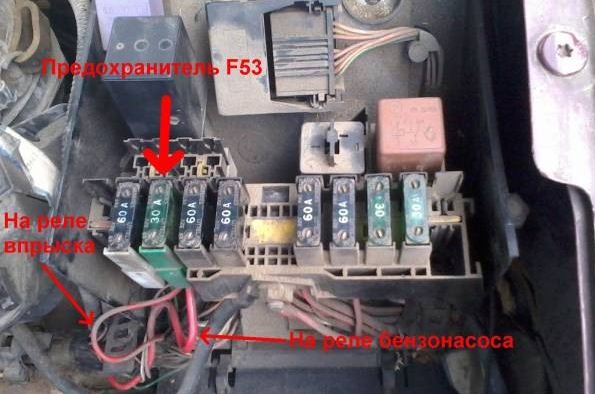

W komorze silnika skrzynka bezpieczników znajduje się po lewej stronie, pod pokrywą ochronną.
Oznaczenie
- 40 Zawieszenie układu kierowniczego
- 60ABS
- 70 Rozgrzewanie silnika
- 60 Stacyjka, kierunkowskazy, telefon, zamek drzwi, lampa sufitowa, zegar
- 60 Ogrzewanie, elektryczne siedzenia, elektrycznie sterowane szyby
- 60 Włącznik zabezpieczenia przed kradzieżą, światło pozycyjne, światła awaryjne
- 60 Stacyjka, wycieraczki, spryskiwacze, zapalniczka
- 40 Lewy wentylator chłodnicy
- 40 Prawy wentylator chłodnicy
- 40 Kierunkowskazy, spryskiwacze reflektorów
